Преобразователи термоэлектрические многозонные T-BAR

Назначение

Преобразователи

термоэлектрические

многозонные

T-BAR

(термопреобразователи) предназначены для многоточечных измерений и контроля температуры различных сред в нефтехимической, нефтеперерабатывающей, в том числе для измерения и контроля температурного профиля в химических реакторах, в установках каталитического крекинга, гидроочистки, гидрокрекинга в ректификационных/фракционирующих колоннах при перегонке сырой нефти и в других установках.

Область применения - нефтехимическая, нефтеперерабатывающая и другие отрасли промышленности.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте - генерирование термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи T-BAR, конструктивно выполнены в виде измерительной вставки, защитной арматуры с различными видами технологических соединений и монтажных элементов. Измерительная вставка выполнена на основе трех одинарных термопар кабельного типа с заземленными рабочими спаями с минеральной (MgO) изоляцией термоэлектродов. Свободные концы от je выведены внутрь защитных корпусов, корпуса пронумерованы в соде зоной расположения рабочих спаев термопар. Конструктивны/ ра^ термопреобразователей имеют фиксированные значения.                 Республик Беларусь

Для документов

Описание типа средства измерений

Клеймо поверителя в виде клейма-наклейки наносится на основание корпуса преобразователя в любом свободном месте.

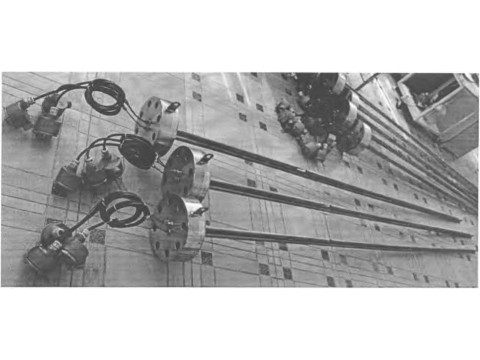

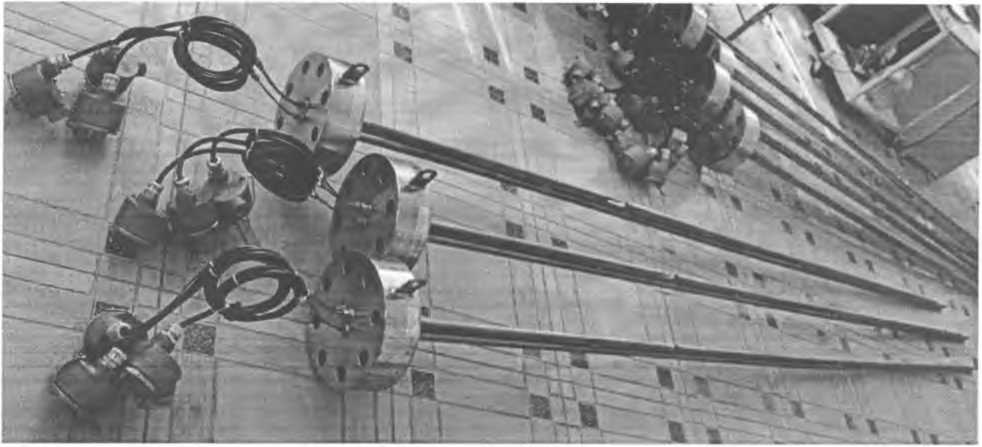

Внешний вид термопреобразователей приведен на рисунке 1.

Рисунок 1 - Внешний вид преобразователей термоэлектрических многозонных T-BAR

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемых температур, °C

Условное обозначение номинальной статической

от 0 до плюс 600

характеристики

преобразования

(НСХ)

СТБ ГОСТ Р 8.585-2004

Класс допуска

Пределы допускаемых отклонений ТЭДС от НСХ, °C:

- от 0 °C до плюс 333 °C

- свыше 333 °C

Количество преобразователей термоэлектрических в корпусе, шт.:

Длина монтажной части термопреобразователя, мм, не более:

Рабочие спаи заземлены.

Рабочие условия эксплуатации термопреобразователей:

Температура окружающей среды, °C:

Относительная влажность окружающего воздуха, %:

Средний срок службы, лет, не менее:

±2,5

± 0,0075 • t

3

950, 2000, 3050

3450

от минус 40 до плюс 40

до 100

8

Преобразователи неремонтопригодны из-за отсутствия возможности демонтажа при эксплуатации.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Комплект поставки преобразователей определяется заказом и отражается в спецификации.

Стандартный комплект поставки включает:

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».

ГОСТ 8.338-2002 «ГСП. Преобразователи термоэлектрические. Методика поверки».

СТБ ГОСТ Р 8.585-2004 «Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования».

Документация фирмы «Gayesco-Wika USA L.P.», США.

Заключение

Преобразователи термоэлектрические многозонные T-BAR соответствуют требованиям технической документации фирмы-изготовителя «Gayesco-Wika USA L.P.» (США), обязательным требованиям ГОСТ 6616-94.

Поверка осуществляется по ГОСТ 8.338-2002 «ГСП. Преобразователи термоэлектрические. Методика поверки».

Преобразователи термоэлектрические многозонные T-BAR подлежат первичной поверке перед вводом в эксплуатацию, в связи с отсутствием

РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь

210015, г. Витебск, ул. Б. Хмельницкого, 20 тел.(0212) 42-68-04

Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
