Устройства поверочные переносные УПП 801М

Назначение

Устройство поверочное пере значено для полуавтоматической пс активной (Р) и реактивной (Q) мо предел допускаемой основной погр измерение методом двух ваттметро!

Описание

Определение основной погр сравнения выходных сигналов повер лее - ОП) при равных значениях вхо/ го от внутреннего источника УПП од]

Диапазоны изменений выход ствуют диапазонам измерений пове

В качестве корпуса УПП испо дана крепится несущая панель из изс роны размещены основные функцион

- ВИ - внутренний источник;

- ОП - образцовый преобразо] - ЦОУ - трехразрядное цифрш ЦОУ, расположенное на лице! положения переключателя “Режим ра

- в положении «ОП» - величин - в положении «ИП» - величин - в положении «Поверка» - пог - в положении «Rh» - погрег возможном для данной схемы значеш

В сумке для принадлежностей в соответствии с комплектом пост два кабеля, на одном конце каждо ния к УПП, на втором конце: каб для подключения к ИП, кабеля для

словиям ТУ РБ 300436592.005-2002, комплекту доку-с дополнительной ответственностью «Энергоприбор» Беларусь.

СТЬ ПРИМЕНЕНИЯ

носное УПП 801М (в дальнейшем - УПП) предна->верки измерительных преобразователей (далее-ИП) щности трехфазного тока частотой 50 Гц, имеющих >ешности не менее ± 0,5 %, в которых реализовано в.

ешности поверяемого ИП осуществляется путем яемого ИП и образцового преобразователя УПП (да-щого сигнала (компенсационный метод), поступающе-современно на входы ОП и поверяемого ИП.

ных сигналов внутреннего источника УПП соответ-эяемых ИП.

льзован чемодан-дипломат. К боковым стенкам чемо-зляционного материала, на которой с внутренней сто-альные блоки:

затель;

зое отсчетное устройство.

зой панели, позволяет индицировать в зависимости от боты”:

у выходного сигнала ОП в мА;

у выходного сигнала ИП в мА;

решность поверяемого ИП в процентах;

пность поверяемого ИП в процентах при минимально 1и сопротивления нагрузки.

размещается эксплуатационная документация УПП авки, кабель сетевого питания, эквивалент нагпуакц. го - вилка (разъем типа РП10-3 ОЛУ) для

еля для поверки ИП - специальные колощшТА (^ Б4' поверки УПП - провода с наконечниками

ГГТЛ-О'Г 1 m                                                            \\ \ Республики Беларусь

ЛИСТ 1 ИЗ Э                                               \Для документов/

ключения к приборам схемы поверки.

На рисунке 1 указаны места нанесения клейм.

Чемодан закрывается на два замка, имеет ручку для переноски.

3

2

УПП801М

ООО

оооооо оофсэооо

ООФООЭОО ООФООООО соффоооо ootoeooo оооаоо

ОДО "ЭНЕРГОПРИБОР"

УСТРОЙСТВО ПОВЕРОЧНОЕ ПЕРЕНОСНОЕ

888888888

OQOOOOOOO ФОООООООО ооооооооо

1 Клеймо ОТК;

2 Клеймо поверителя;

3 Наклейка.

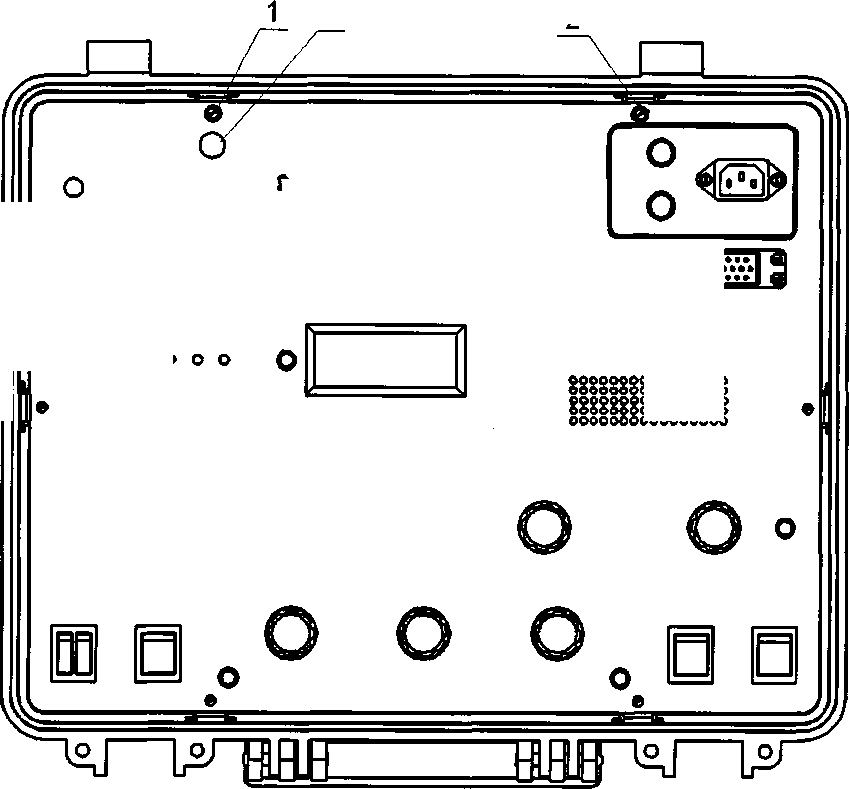

Рисунок 1 - Места нанесения оттисков клейм и расположение наклейки

лист 2 из 5

Для документов

. Д КД

государственный реестр средств измерений Республики Беларусь

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Пределы допускаемой основной приведенной погрешности (далее - основная погрешность) УПП не превышают ± 0,15 % от нормирующего значения выходного сигнала, указанного в таблице 1.

2 Внутренний источник УПП обеспечивает подачу на вход поверяемого ИП следующих сигналов (1вн, Ubh, фвн):

- ток, равный 0, 20, 40, 50, 60, 80 и 100 % от номинального значения входного сигнала 1н= 5 А (1 А);

- напряжение, равное 0,20, 40, 60, 80,100 и 120 В;

- сдвиг фазы фвн = 0,30,60,90,120,150,180,210,240,270,300,330 и 360 градусов.

3 Пределы допускаемой основной погрешности сигнала внутреннего источника 1вн или Ubh не превышают ± 4 % от номинального значения входного сигнала (1н, Uh).

4 Диапазоны изменений выходного сигнала внутреннего источника УПП (1вн, Ubh, фвн), которые являются диапазонами измерений входного сигнала проверяемого ИП (1вх, Ubx, созфвх (зшфвх), диапазон изменений выходного сигнала ОП (1вых), а также номинальное значение входного сигнала (1н, Uh, созфн) и нормирующее значение выходного сигнала приведены в таблице 1.

Таблица 1

5 Пределы допускаемой основной погрешности индикатора ЦОУ в режиме измерения выходного сигнала ОП или ИП не превышают ± 1 % для выходного сигнала 5 мА и ± 2 % для выходного сигнала 20 мА от соответствующего нормирующего значения.

6 Диапазон рабочих температур от плюс 10 до плюс 35 °C; относительная влажность 80 % при 25 °C и более низких температурах.

7 Питание УПП осуществляется от однофазной сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1) Гц.

8 Средний срок службы УПП не менее 10 лет.

9 Средняя наработка на отказ не менее 10 000 ч.

10 Мощность, потребляемая УПП от сети питания, не более 110 В-А.

11 Габаритные размеры УПП не более 510x420x150 мм.

12 Масса УПП не более 10 кг., с комплектом не более 11 кг.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель устройства способом, аналогичным с выполнением других надписей и знаков, на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки УПП входят:

- устройство поверочное переносное УПП 801М- 1 шт.;

- кабель для поверки ИП - 1 шт.;

- кабель для поверки УПП 801М -1 шт.;

- кабель сетевого питания - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз.;

- методика поверки - 1 экз.;

- эквивалент нагрузки - 1 шт.

- сумка для принадлежностей - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНО- ПРАВОВЫЕ АКТЫ

1 ТУ РБ 300436592.005-2002 «Устройство поверочное переносное УПП 801М».

2 Поверка устройств поверочных переносных УПП 801М проводится согласно МП.ВТ. 051 -2002 «Устройство поверочное переносное УПП 801М. Методика поверки», согласованной РУП «Витебский ВЦСМ». Межповерочный интервал - 12 месяцев.

Заключение

Устройство поверочное переносное УПП801М соответствует требованиям ТУ РБ 300436592.005-2002.

РУП «Витебский центр стандартизации, метрологии и сертификации», 210015 г. Витебск, ул. Б. Хмельницкого, 20, УПП 300000224, ОКПО 02568420

Аттестат аккредитации №BY/112.02.6.0.0003 от 10.06.2008

РУП «Белорусский государственный институт метрологии», 220053, г. Минск, Ста-ровиленский тракт, 93 УНП 100055197 ОКПО 02568454

Аттестат аккредитации № BY 112.02.1.0.0025.
