Преобразователи давления измерительные серии 2600Т
Номер в ГРСИ РФ: | РБ 03 04 3780 15 |
---|---|
Раздел: | Средства измерений давления [4] |
Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Описание типа РБ 03 04 3780 15 [2016-11-04]
rb-03-04-3780-15_2016-11-04.pdf
|
Скачать | ||
Описание типа РБ 03 04 3780 15 [2011-01-31]
rb-03-04-3780-15_2011-01-31.pdf
|
Скачать | ||
Описание типа РБ 03 04 3780 15 [2008-12-23]
rb-03-04-3780-15_2008-12-23.pdf
|
Скачать | ||
Описание типа РБ 03 04 3780 15 [2012-11-26]
rb-03-04-3780-15_2012-11-26.pdf
|
Скачать |
Преобразователи предназначены для непрерывного измерения и преобразования значения измеряемого параметра (абсолютного, избыточного давления или разности давлений) нейтральных и агрессивных, газообразных и жидких сред и пара в унифицированный выходной сигнал постоянного тока или цифровой сигнал в виде протокола HART, Profibus РА или FOUNDATION Fieldbus.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 04 3780 15 |
Наименование | Преобразователи давления измерительные серии 2600Т |
Год регистрации | 2015 |
Номер сертификата | 9911 |
Дата регистрации | 2015-08-04 |
Срок действия | 2020-08-04 |
Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH" (Minden)
Адрес: Abteilung Parts & Repair, Schilerstrabe 72, 32425 Minden, Germany
Поверка
Межповерочный интервал / Периодичность поверки | 48 мес. |
Методика поверки | Поверка проводится по МРБ МП.1885-2009 (с изменением №1-2). |
Поверители
Скачать
Описание типа РБ 03 04 3780 15 [2016-11-04]
rb-03-04-3780-15_2016-11-04.pdf
|
Скачать | ||
Описание типа РБ 03 04 3780 15 [2011-01-31]
rb-03-04-3780-15_2011-01-31.pdf
|
Скачать | ||
Описание типа РБ 03 04 3780 15 [2008-12-23]
rb-03-04-3780-15_2008-12-23.pdf
|
Скачать | ||
Описание типа РБ 03 04 3780 15 [2012-11-26]
rb-03-04-3780-15_2012-11-26.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи предназначены для непрерывного измерения и преобразования значения измеряемого параметра (абсолютного, избыточного давления или разности давлений) нейтральных и агрессивных, газообразных и жидких сред и пара в унифицированный выходной сигнал постоянного тока или цифровой сигнал в виде протокола HART, Profibus РА или FOUNDATION Fieldbus.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Описание
Преобразователь состоит из двух функциональных блоков: первичного и вторичного. В состав первичного блока входят устройства, контактирующие с измеряемой средой, и чувствительный элемент (сенсор). В состав вторичного -электронные узлы, клеммный блок. Оба блока объединены в один корпус. Дополнительно в корпусе может быть установлен ЖК-индикатор.
Под воздействием измеряемого давления чувствительный элемент деформируется, при этом возникает пропорциональный давлению электрический сигнал, который подается на вторичный блок преобразователя, где, с помощью микропроцессора, преобразуется в унифицированный выходной сигнал постоянного тока и (или) цифровой сигнал для передачи_дщ1ных в автоматизированную систему и вывода на ЖК-индикатор. ,--v>
Преобразователи имеют встроенный HART модем, Обеспечивающий интерфейс с помощью цифрового протокола связи HART,, что позво^йет ____________ ___________________________________________—- у'//
Описание типа средства измерений осуществлять управление преобразователем с помощью внешних устройств (портативного коммуникатора или компьютера). Цифровой протокол связи позволяет выполнять дистанционную настройку диапазона измерения в интервале между НПИ и ВПИ, а также диагностику преобразователей на месте их эксплуатации.
Преобразователи имеют следующие модификации и исполнения:
- модификация 261 (исполнение 261 AS, 261 AR, 261 AC, 261 AG, 261AJ, 261AM, 261AN, 261GS, 261GR, 261GG, 261GC, 261GJ, 261GM, 261GN);
- модификация 266 (исполнение 266GST, 266AST, 266MST, 266RST, 266ADT, 266GDT, 266MDT, 266ART, 266GRT, 266MRT, 266RRT, 266CRH, 266CRT, 266CSH, 266CST, 266JRH, 266JRT, 266JSH, 266JST);
В исполнениях 266CRH, 266CRT, 266CSH, 266CST, 266JRH, 266JRT, 266JSH, 266JST имеется возможность подключения внешнего термометра сопротивления Pt 100 для измерения температуры среды.
Преобразователи могут изготавливаться во взрывобезопасном и искробезопасном исполнении.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А к настоящему описанию типа.
Внешний вид преобразователей давления приведен на рисунках 1, 2, 3.

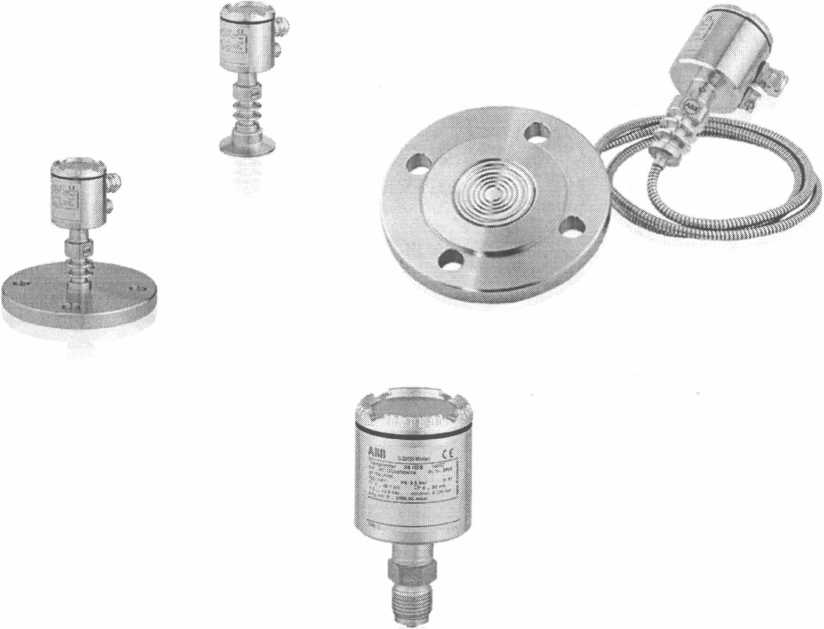

Рисунок 1 - Внешний серии 2600Т модификации 261
вид преобразователей
давления измерительных

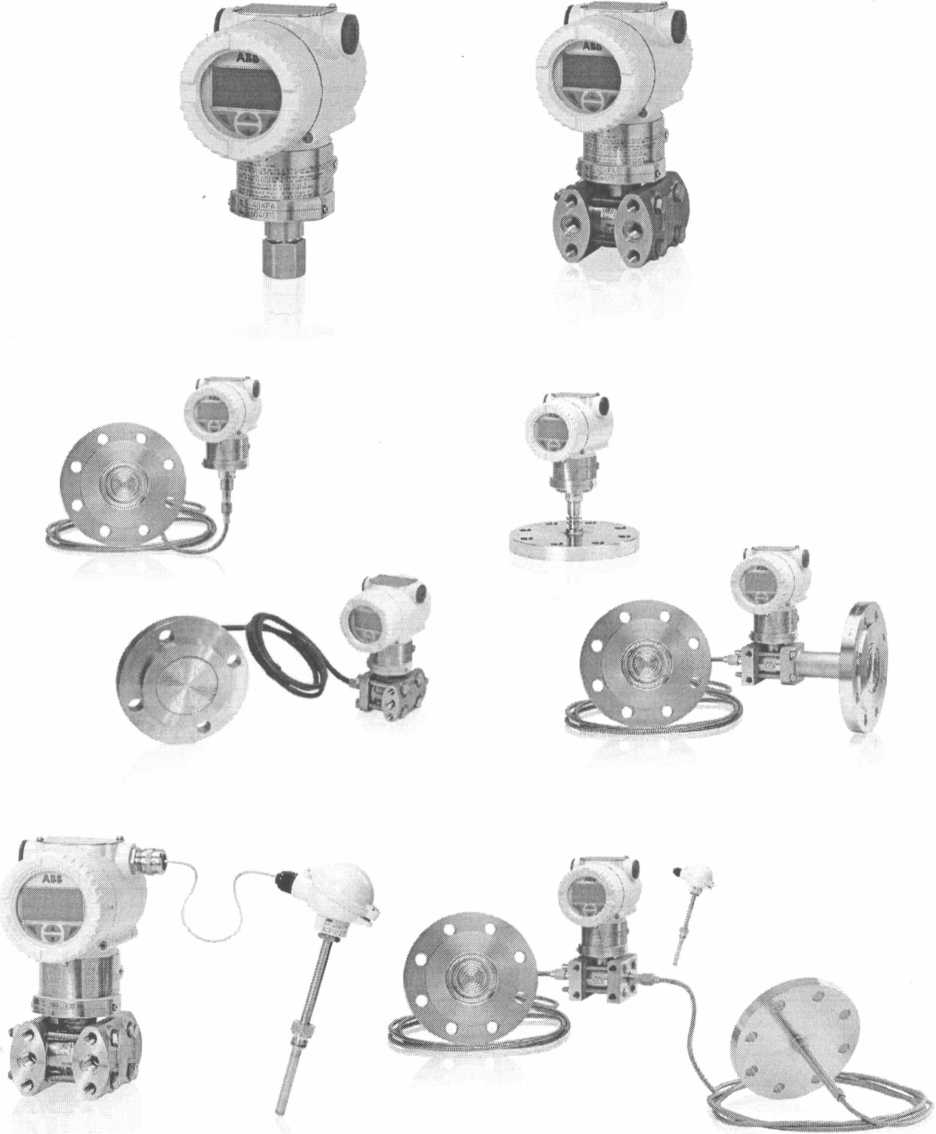

Рисунок 2 - Внешний вид преобразователей давления измерительных серии 2600Т модификации 266
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модификации, исполнения преобразователей, пределы измерений, пределы допускаемой основной приведенной погрешности, дополнительной погрешности при изменении температуры окружающей среды приведены в таблицах 1, 2.
К f UP \ А () W \pec^n>«6ewgy j
Таблица 1 |
Описание типа средства измерений | ||||||||
Models / Исполнение |
Туре / Измеряемый параметр |
Sensor/ Код сенсора |
LRLZ НИИ, кПа |
URL/ ВПИ, кПа |
Min. measuring range/ мнд кПа |
Пределы допускаемой основной приведенной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от -40°С до +85°С на каждые 20 °C | ||
Стандартное исполнение | |||||||||
С |
-6 |
6 |
0,3 |
^0,15-ВПИ+0,15-НД)% | |||||
F |
-40 |
40 |
2 | ||||||
Избыточное давление |
L |
0 абс. |
250 |
12,5 |
± 0,10 % ± 0,15 % | ||||
261GS |
D |
0 абс. |
1 000 |
50 | |||||
и |
0 абс. |
3 000 |
150 |
±(О,О5-ВПИ+О,О5-НД)% | |||||
R |
0 абс. |
10 000 |
500 | ||||||
V |
0 абс. |
60 000 |
3 000 | ||||||
С |
0 абс. |
6 |
0,3 |
±(0,15-ВПИ+0,15'НД)% | |||||
F |
0 абс. |
40 |
2 | ||||||
261AS |
Абсолютное |
L |
0 абс. |
250 |
12,5 |
± 0,10 % | |||
давление |
D |
0 абс. |
1 000 |
50 |
±0,15% |
^0,05ВПИ+0,05-НД)% | |||
и |
0 абс. |
3 000 |
150 | ||||||
R |
0 абс. |
10 000 |
500 | ||||||
Исполнение с удаленными разделительными мембранами | |||||||||
С |
-6 |
6 |
6 |
±(0,15-ВПИ+0,15-НД) % | |||||
F |
-40 |
40 |
6 | ||||||
Избыточное давление |
L |
0 абс. |
250 |
12,5 |
± 0,10 % ± 0,15 % | ||||
261GR |
D |
0 абс. |
1 000 |
50 | |||||
и |
0 абс. |
3 000 |
150 |
±(0,05-ВПИ+0,05-НД)% | |||||
R |
0 абс. |
10 000 |
500 | ||||||
V |
0 абс. |
60 000 |
3 000 | ||||||
С |
0 абс. |
6 |
6 |
±(0,15-ВПИ+0,15-НД)% | |||||
F |
0 абс. |
40 |
6 | ||||||
261AR |
Абсолютное |
L |
0 абс. |
250 |
12,5 |
± 0,10 % | |||
давление |
D |
0 абс. |
1 000 |
50 |
±0,15 % |
±(О,О5-ВПИ+О,О5НД) % | |||
и |
0 абс. |
3 000 |
150 | ||||||
R |
0 абс. |
10 000 |
500 | ||||||
Исполнение с разделительной мембраной прямого монтажа | |||||||||
С |
-6 |
6 |
0,3 |
±(0,15-ВПИ+0,15-НД)% | |||||
261GC |
F |
-40 |
40 |
2 | |||||
261GG |
Избыточное давление |
L |
0 абс. |
250 |
12,5 |
± 0,10 % ± 0,15 % | |||
261GJ |
D |
0 абс. |
1 000 |
50 | |||||
261GM |
и |
0 абс. |
3 000 |
150 |
±(О,О5ВПИ+О,О5-НД)% | ||||
261GN |
R |
0 абс. |
10 000 |
500 | |||||
V |
0 абс. |
60 000 |
3 000 | ||||||
261АС 261 AG 261AJ 261АМ 261AN |
С |
0 абс. |
6 |
0,3 |
±(0,15-ВПИ+0,15-НД)% | ||||
F |
0 абс. |
40 |
2 | ||||||
Абсолютное |
L |
0 абс. |
250 |
12,5 |
± 0,10 % | ||||
давление |
D |
0 абс. |
1 000 |
50 |
±0,15% |
51^ВС|В^-НД)% | |||
и |
0 абс. |
3 000 |
150 | ||||||
R |
0 абс. |
10 000 |
500 |
7 © V» Ш7) i/ С ' / К \х X / | |||||
ЛИСТ 4 ИЗ 10 |
Таблица 2
Исполнение |
Измеряемый параметр |
Код сенсора |
НИИ, кПа |
ВПИ, кПа |
МИД, кПа |
Пределы допускаемой основной приведенной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от -40°С до +85°С га каждые 20°С |
Стандартное исполнение | |||||||
266MST |
Разность давлений (дифф, давление) при высоком статическом давлении |
А |
-1 |
1 |
0,05 |
± 0,04 % |
±(0,06ВПИ+0,045-НД) % |
С |
-6 |
6 |
0,2 |
±(0,03ВПИ+0,М5НД) % | |||
F |
-40 |
40 |
0,4 |
± 0,04 % ± 0,025 % | |||
L |
-250 |
250 |
2,5 | ||||
N |
-2000 |
2000 |
20 | ||||
R |
-10000 |
10000 |
100 |
± 0,04 % | |||
266RST |
Абсолютное давление |
F |
-40 |
40 |
2 |
± 0,04 % |
±(0,05-ВПИ+0,08ЦЦ) % |
L |
-250 |
250 |
12,5 | ||||
N |
-2000 |
2000 |
100 | ||||
266AST |
Абсолютное давление |
С |
0 абс. |
6 |
0,3 |
± 0,04 % |
±(0,06ВПИ+0,09-ЦЦ) % |
F |
0 абс. |
40 |
0,2 | ||||
L |
Оабс. |
250 |
12,5 |
±(0,03-ВПИ+0,045НД) % | |||
D |
0 абс. |
1000 |
50 | ||||
и |
0 абс. |
3000 |
150 | ||||
R |
0 абс. |
10000 |
500 | ||||
266GST |
Избыточное давление |
С |
-6 |
6 |
0,2 |
± 0,04 % |
±(0,06ВПИ+0,09-ВД) % |
F |
-40 |
40 |
0,4 | ||||
L |
0 абс. |
250 |
2,5 |
± 0,04 % ± 0,025 % |
±(0,03-ВПИ+0,045-НД) % | ||
D |
0 абс. |
1000 |
10 | ||||
и |
0 абс. |
3000 |
30 | ||||
R |
0 абс. |
10000 |
100 | ||||
V |
0 абс. |
60000 |
600 |
± 0,04 % | |||
266CSH |
Разность давлений (дифферен-циальное давление) |
А |
0 |
1 |
0,05 |
±0,075 % ±0,10% ±0,15% |
±(0,08-ВПИ+0,06НД) % |
С |
0 |
6 |
0,2 |
±(0,04-ВПИ+0,06-НД) % | |||
F |
0 |
40 |
0,4 | ||||
L |
0 |
250 |
2,5 | ||||
N |
0 |
2000 |
20 | ||||
Абсолютное давление |
1 |
0 абс. |
600 |
6 |
±0,10% |
±(0,1ВПИ+0ДНД)% | |
2 |
0 абс. |
2000 |
20 | ||||
3 |
0 абс. |
10000 |
100 | ||||
4 |
0 абс. |
41000 |
410 | ||||
266JSH |
Разность давлений (дифферен-циальное давление) |
А |
-1 |
1 |
0,05 |
±0,075 % ±0,10% ±0,15% |
±(0,08ВПИ+0,06-ЦЦ) % |
С |
-6 |
6 |
0,2 |
±(0,04-ВПИ+0,06-НД) % | |||
F |
-40 |
40 |
0,4 | ||||
L |
-250 |
250 |
2,5 | ||||
N |
-2000 |
2000 |
20 | ||||
R |
-10000 |
10000 |
100 | ||||
Абсолютное давление |
1 |
0 абс. |
600 |
6 |
±0,10 % /1 |
^^ЙВ^0,1НД)% F"(в | |
2 |
0 абс. |
2000 |
20 | ||||
3 |
0 абс. |
10000 |
100 | ||||
4 |
0 абс. |
41000 |
410 |
Описание типа средства измерений Продолжение таблицы 2 | |||||||||
Исполнение |
Измеряемый параметр |
Код сенсора |
НИИ, кПа |
ВПИ, кПа |
МИД, кПа |
Пределы допускаемой основной приведенной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от -40°С до +85°С га каждые 20 °C | ||
266CST |
Разность давлений (дифференциальное давление) |
А |
0 |
1 |
0,05 |
±0,04 % ±0,075 % |
±(0,06ВПИ+0,045-НД) % | ||
С |
0 |
6 |
0,2 |
±(О,ОЗВПИ+О,О45НД) % | |||||
F |
0 |
40 |
0,4 | ||||||
L |
0 |
250 |
2,5 | ||||||
N |
0 |
2000 |
20 | ||||||
Абсолютное давление |
1 |
0 абс. |
600 |
6 |
±0,10% |
±(0,1ВПИ+0,1-НД)% | |||
2 |
0 абс. |
2000 |
20 | ||||||
3 |
0 абс. |
10000 |
100 | ||||||
4 |
0 абс. |
41000 |
410 | ||||||
266JST |
Разность давлений (дифферен-циальное давление) |
А |
-1 |
1 |
0,05 |
±0,04 % ±0,075 % |
±(0,06ВПИ+0,045-НД) % | ||
С |
-6 |
6 |
0,2 |
±(0,03-ВПИ+0,М5-НД) % | |||||
F |
-40 |
40 |
0,4 | ||||||
L |
-250 |
250 |
2,5 | ||||||
N |
-2000 |
2000 |
20 | ||||||
R |
-10000 |
10000 |
100 | ||||||
Абсолютное давление |
1 |
0 абс. |
600 |
6 |
±0,10% |
±(0,1ВПИ+0,1-НД)% | |||
2 |
0 абс. |
2000 |
20 | ||||||
3 |
0 абс. |
10000 |
100 | ||||||
4 |
0 абс. |
41000 |
410 | ||||||
Исполнение с удаленными разделительными мембранами | |||||||||
266MRT |
Разность давлений (дифферен-циальное давление) при высоком статическом давлении |
С |
-6 |
6 |
0,6 |
± 0,04 % ± 0,065 % |
±(0,03ВПИ+0,045-НД) % | ||
F |
-40 |
40 |
0,67 | ||||||
L |
-250 |
250 |
4,17 | ||||||
N |
-2000 |
2000 |
33,3 | ||||||
R |
-10000 |
10000 |
167 | ||||||
266GRT |
Избыточное давление |
С |
-6 |
6 |
0,6 |
± 0,04 % ± 0,065 % |
±(0,06ВПИ+0,09-НД) % | ||
F |
-40 |
40 |
0,67 | ||||||
L |
0 абс. |
250 |
4,17 |
±(0,03ВПИ+0,045-НД) % | |||||
D |
0 абс. |
1000 |
16,7 | ||||||
и |
0 абс. |
3000 |
50 | ||||||
R |
0 абс. |
10000 |
167 | ||||||
V |
0 абс. |
60000 |
1000 | ||||||
266ART |
Абсолютное давление |
С |
0 абс. |
6 |
1,2 |
± 0,04 % ± 0,065 % |
±(0,06ВПИ+0,09-ЦД) % | ||
F |
0 абс. |
40 |
2 | ||||||
L |
0 абс. |
250 |
12,5 |
±(0,03ВПИ+0,(М5-НД) % | |||||
D |
0 абс. |
1000 |
50 | ||||||
и |
0 абс. |
3000 |
150 | ||||||
R |
0 абс. |
10000 |
500 | ||||||
266RRT |
Абсолютное давление |
F |
0 абс. |
40 |
2 |
± 0,04 % ± 0,065 % 1 |
±(0,05ВПИ+0,08-НД) % < . v > / /7 \ V.. .............■ // | ||
L |
0 абс. |
250 |
12,5 | ||||||
N |
0 абс. ЛИ |
2000 СТ 6 ИЗ |
100 10 |
Исполнение |
Измеряемый параметр |
Код сенсора |
НИИ, кПа |
ВПИ, кПа |
МИД, кПа |
Пределы допускаемой основной приведенной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от -40°С до +85°С щ каждые 20°С |
266CRT |
Разность давлений (дифференциальное давление) |
С |
0 |
6 |
0,6 |
±0,04 % ±0,065 % |
±(0,03-ВПИ+0,045НД) % |
F |
0 |
40 |
0,67 | ||||
L |
0 |
250 |
4,17 | ||||
N |
0 |
2000 |
33,3 | ||||
Абсолютное давление |
2 |
0 абс. |
2000 |
20 |
±0,10% |
±(0,1ВПИ+0,1-НД)% | |
3 |
0 абс. |
10000 |
100 | ||||
4 |
0 абс. |
41000 |
410 | ||||
266JRT |
Разность давлений (дифферен-циальное давление) |
С |
-6 |
6 |
0,6 |
±0,04 % ±0,065 % |
±(0,03ВПИ+0,045НД) % |
F |
-40 |
40 |
0,67 | ||||
L |
-250 |
250 |
4,17 | ||||
N |
-2000 |
2000 |
33,3 | ||||
R |
-10000 |
10000 |
167 | ||||
Абсолютное давление |
2 |
0 абс. |
2000 |
20 |
±0,10% |
±(0,1-ВПИ+0,1НД) % | |
3 |
0 абс. |
10000 |
100 | ||||
4 |
Оабс. |
41000 |
410 | ||||
266CRH |
Разность давлений (дифферен-циальное давление) |
С |
0 |
6 |
0,6 |
±0,075 % ±0,10% ±0,15 % |
±(0,(МВПИ+0,06НД)% |
F |
0 |
40 |
0,67 | ||||
L |
0 |
250 |
4,17 | ||||
N |
0 |
2000 |
33,3 | ||||
Абсолютное давление |
2 |
0 абс. |
2000 |
20 |
±0,10% |
±(0,1ВПИ+0,1-НД)% | |
3 |
0 абс. |
10000 |
100 | ||||
4 |
0 абс. |
41000 |
410 | ||||
266JRH |
Разность давлений (дифферен-циальное давление) |
С |
-6 |
6 |
0,6 |
±0,075 % ±0,10% ±0,15 % |
±(0,04ВПИ+0,06-НД) % |
F |
-40 |
40 |
0,67 | ||||
L |
-250 |
250 |
4,17 | ||||
N |
-2000 |
2000 |
33,3 | ||||
R |
-10000 |
10000 |
167 | ||||
Абсолютное давление |
2 |
0 абс. |
2000 |
20 |
±0,10% |
±(0,1ВПИ±0ДНД)% | |
3 |
0 абс. |
10000 |
100 | ||||
4 |
0 абс. |
41000 |
410 | ||||
Исполнение с разделительной мембраной прямого монтажа | |||||||
266MDT |
Разность давлений (дифферен-циальное давление) |
С |
-6 |
6 |
0,6 |
± 0,065 % ± 0,12 % |
±(О,ОЗВПИ+О,О45-ЦЦ) % |
F |
-40 |
40 |
0,67 |
± 0,04 % ± 0,065 % | |||
L |
-250 |
250 |
4,17 | ||||
N |
-2000 |
2000 |
33,3 | ||||
R |
-10000 |
10000 |
167 | ||||
266GDT |
Избыточное давление |
С |
-6 |
6 |
0,6 |
± 0,065 % ±0,12% |
±(0,06ВПИ+0,09-НД) % |
F |
-40 |
40 |
0,67 |
± 0,04 % ± 0,065 % | |||
L |
Оабс. |
250 |
4,17 |
± 0,04 % | |||
D |
0 абс. |
1000 |
16,7 | ||||
и |
0 абс. |
3000 |
50 | ||||
R |
Оабс. |
10000 |
167 | ||||
V |
0 абс. |
60000 |
1000 |
± 0,065 % |
Исполнение |
Измеряемый параметр |
Код сенсора |
НПИ, кПа |
ВПИ, кПа |
МНД, кПа |
Пределы допускаемой основной приведенной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от -40°С до +85°С щ каждые 20°С |
266ADT |
Абсолютное давление |
С |
-6 |
6 |
1,2 |
± 0,065 % ±0,12% |
±(0,06ВПИЮ,09-НД) % |
F |
-40 |
40 |
2 |
± 0,04 % | |||
L |
0 абс. |
250 |
12,5 |
± 0,04 % ± 0,065 % |
±(0,03ВПИ+0,М5-НД) % | ||
D |
0 абс. |
1000 |
50 | ||||
и |
0 абс. |
3000 |
150 | ||||
R |
0 абс. |
10000 |
500 |
Примечание:
ВПИ - верхний предел диапазона измерений;
НПИ - нижний предел диапазона измерений;
МНД - минимальный настраиваемый диапазон;
НД - настроенный диапазон измерения.
Преобразователи имеют выходной унифицированный сигнал постоянного тока от 4 до 20 мА, цифровой сигнал протоколов связи HART, Profibus РА, FOUNDATION Fieldbus.
Диапазон измерений температуры при подключенном внешнем термопреобразователе от минус 200 °C до плюс 850 °C (для исполнений 266CSH, 266CST, 266JSH, 266JST, 266CRH, 266CRT, 266JRH, 266JRT).
Пределы допускаемой абсолютной погрешности измерения температуры (для исполнений 266CSH, 266CST, 266JSH, 266JST, 266CRH, 266CRT, 266JRH, 266JRT) ± 0,3 °C.
Сопротивление нагрузки преобразователей: не менее 250 Ом.
Напряжение питания преобразователей:
- от 10,5 до 42 В постоянного тока;
- от 10,5 до 30 В постоянного тока для искробезопасного и взрывозащищенного исполнения.
Температура окружающей среды: от минус 40 °C до плюс 85 °C.
Степень защиты оболочки: IP67 (IP68 по заказу) по ГОСТ 14254-96.
Габаритные размеры преобразователей, мм: не более 91x210x178.
Масса преобразователей не более:
Модификация, исполнение |
Масса, кг, не более |
261AS, 261AR, 261АС, 261AG, 261AJ, 261AM, 261AN, 261GS, 261GR, 261GG, 261GC, 261GJ, 261GM, 261GN |
0,7 |
266GRT 266ART, 266GST, 266AST |
3,5 |
266MST, 266RST, 266MRT, 266RRT, 266CSH, 266JSH, 266CST, 266JST, 266CRT, 266JRT, 266CRH, 266JRH | |
266MDT, 266GDT, 266ADT |
/ 6т 7 до 50 д (зависимости от разделительных' мембран / |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки преобразователей определяется заказом и отражается в
спецификации. | |
Стандартный комплект поставки включает: | |
- преобразователь давления измерительный 2600Т |
- 1 шт; |
- комплект монтажных частей |
- 1 комплект; |
- руководство по эксплуатации |
- 1 экз; |
- методика поверки МРБ МП. 1885-2009 |
- 1 экз. |
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «ABB Automation Products GmbH» (Германия);
ГОСТ 22520 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами. ГСП. Общие технические условия»;
МРБ МП 1885-2009 «Преобразователи давления серии 2600Т. Методика поверки».
Заключение
Преобразователи давления измерительные серии 2600Т соответствуют требованиям технической документации фирмы-изготовителя «ABB Automation Products GmbH» (Германия), ГОСТ 22520.
Межповерочный интервал - не более 48 месяцев (для преобразователей измерительных серии 2600Т, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь
210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.(0212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
Смотрите также
