Измерители микроклимата "ЭкоТерма-1"
| Номер в ГРСИ РФ: | РБ 03 10 5013 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "ПКФ Цифровые приборы", г. Москва |
Измерители микроклимата «ЭкоТерма-1» предназначены для измерений температуры и влажности, а также вычисления ТНС-индекса в промышленности, при санитарном и техническом надзоре в жилых и производственных помещениях, производственном контроле и аттестации рабочих мест, для научных исследований.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5013 17 |
| Наименование | Измерители микроклимата "ЭкоТерма-1" |
| Год регистрации | 2017 |
| Номер сертификата | 11140 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2021-10-06 |
| Получатель сертификата | ООО "ПКФ Цифровые приборы", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "ПКФ Цифровые приборы"
Адрес: 129281, г. Москва, ул. Енисейская, 24, кв.150
Контакты: (495) 225-55-01, info@octava.info
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП РТ 1538-2011. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - № RA.RU.311341, шифр поверительного клейма - МА)(НТК №11-12). |
Поверители
Скачать
|
Описание типа РБ 03 10 5013 17 [2013-04-15]
rb-03-10-5013-17_2013-04-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5013 17 [2017-09-20]
rb-03-10-5013-17_2017-09-20.pdf
|
Скачать |
Описание типа
Назначение
Измерители микроклимата «ЭкоТерма-1» предназначены для измерений температуры и влажности, а также вычисления ТНС-индекса в промышленности, при санитарном и техническом надзоре в жилых и производственных помещениях, производственном контроле и аттестации рабочих мест, для научных исследований.
Описание
Принцип действия «ЭкоТерма-1» основан на измерении электрических сигналов, поступающих в электронный блок (ИИБ) от первичных преобразователей, пропорциональных измеряемым величинам. Результаты измерений в цифровом виде отображаются на жидкокристаллическом дисплее, а также хранятся в памяти «ЭкоТерма-1».
Конструктивно «ЭкоТерма-1» состоят из блока индикации (ИИБ) с присоединяемым преобразователем. Питание осуществляется от четырех аккумуляторов типа АА.
«ЭкоТерма-1» выполняет следующие функции:
• измерение температуры и относительной влажности;
• вычисление ТНС - индекса;
• цифровая индикация измеряемой температуры и влажности, вычисляемого ТНС-индекса, параметров настройки (по вызову); редакция параметров настройки.
Общий вид Измерителей микроклимата «ЭкоТерма-1» приведен на рис. 1.

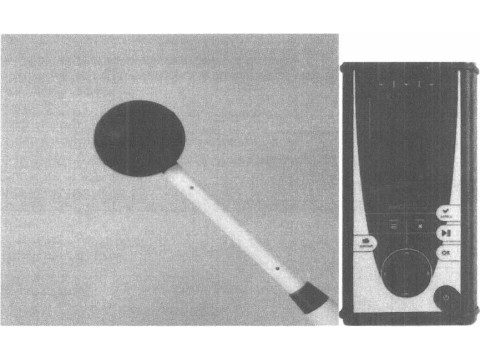

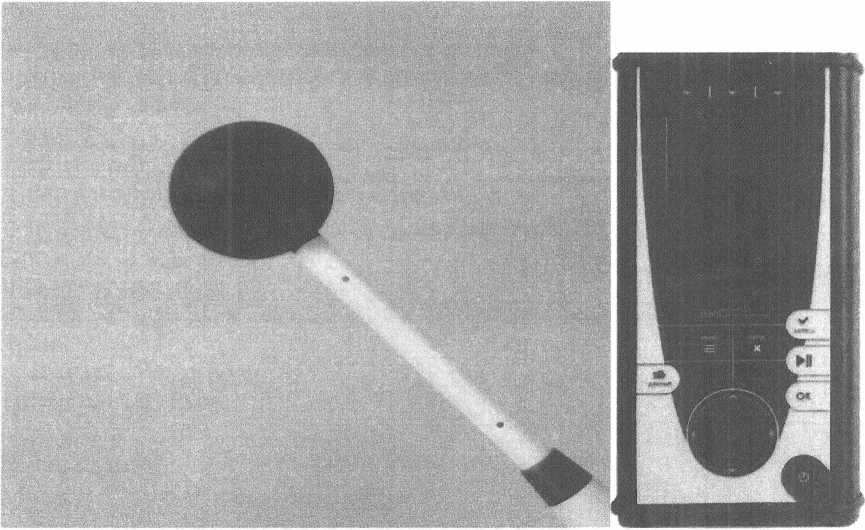

Рис. 1 Общий вид Измерителей микроклимата «ЭкоТерма-1»
Программное обеспечение
Программное обеспечение, установленное на встроенный сигнальный процессор, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Интерфейс пользователя реализован через нажатия клавиш клавиатуры ИБ и визуализацию данных и состояний прибора на индикаторе ИБ.
Коммуникационный интерфейс между метрологически значимым встроенным программным обеспечением и внешними устройствами отсутствует.
Загрузка или обновление встроенного программного обеспечения выполняются в заводских условиях путем генерации зашифрованного загрузочного кода и индивидуального ключа секретности их записи в ПЗУ и хэширования; при этом соблюдаются все меры по сохранению защиты и идентификации ПО.
Программное обеспечение и результаты измерений хранятся в энергонезависимом запоминающем устройстве.
Подлинность загруженного ПО определяется автоматически при включении в результате процедуры проверки уникального внутреннего идентификационного номера и дешифровки с использованием уникального ключа секретности. Результатом проверки является функционирование прибора и индикация параметров идентификации ПО.
Параметры программного обеспечения, определяющие метрологические характеристики, инкапсулированы в программный код и защищаются вместе с ним.
Идентификационные данные программного обеспечения.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
। Цифровой иденти-। фикатор программного обеспечения (контрольная сумма 1 исполняемого кода) |
Алгоритм вычисления цифрового и де нтиф и катора программного обеспечения |
|
ПО измерителя | ||||
|
микроклимата |
ЕСТ-1 |
Версия 1.02.06 |
. C19DE5B5 |
SHA-1 |
|
ЭКОТЕРМА-1 |
1 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Технические характеристики
Метрологические и технические характеристики Измерителей микроклимата «ЭкоТерма-1» приведены в таблице 2.
Таблица 2
|
Диапазон измерений температуры, °C |
от -50 до 60 |
|
Диапазон измерений относительной влажности, % |
от 10 до 95 |
|
> Пределы допускаемой погрешности измерений температуры. °C в диапазоне от 0 до 40 °C в остальном диапазоне |
±0,2 ±0,3 |
|
Пределы допускаемой погрешности измерений относительной влажности, % • в диапазоне от 20 до 80 % в остальном диапазоне |
±2.0 ±3.0 |
|
Условия хранения - температура, °C - относительная влажность. % |
от -50 до 50 не более(95-3) при температуре 35 °C |
|
Габаритные размеры ИИБ. мм - длина ширина высота |
190 85 35 |
|
Габаритные размеры преобразователя, мм - длина - диаметр |
500 9 |
|
Масса, г. не более |
750 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус измерителей микроклимата «ЭкоТерма-1» в виде голографической наклейки.
Комплектность
Основной комплект поставки включает:
• микропроцессорный измеритель микроклимата в комплекте;
• элементы питания (4 шт) 1,5 В;
• Руководство по эксплуатации;
• Методика поверки.
Поверка
осуществляется по документу МП РТ 1538-2011 «Измерители микроклимата «Экотерма-1. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 04 октября 2011 года.
Для поверки «ЭкоТерма-1» используются следующие основные средства поверки:
- измеритель-регулятор температуры прецизионный МИТ-8.10, Предел допускаемой основной абсолютной погрешности в эквиваленте ПТС-10М ±(0,008+10’5 • It!) °C, для термоэлектрических преобразователей ±(0,15) °C;
- термометр сопротивления платиновый эталонный ПТС-10М, диапазон измерений от -200 до 420 °C, 2-й разряд;
- измеритель комбинированный Testo-645 (зонд 0636.9741) диапазон измерений (О...1ОО)% отн. влажности, абсолютная погрешность ±1,0% отн. влажности.
Сведения о методах измерений
Методики измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 8.547 «ГСП Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов»;
2. ГОСТ 8.558 «ГСИ Государственная поверочная схема для средств измерений температуры».
Рекомендации к применению
- при выполнении работ по обеспечению безопасных условий и охраны труда, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
