Преобразователи давления пневматические серий 11, 13, 15

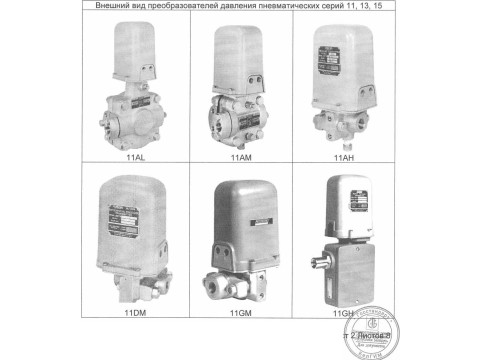

Преобразователи давления пневматические серий 11, 13, 15 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 04 6319 17
Раздел:	Средства измерений давления [4]
Производитель / заявитель:	"Schneider Electric Systems USA Inc.», США

Скачать

Описание типа РБ 03 04 6319 17 [2017-11-22]

rb-03-04-6319-17_2017-11-22.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Преобразователи давления пневматические серий 11, 13, 15 (далее - преобразователи), в зависимости от модификации, предназначены для измерения и непрерывного преобразования значения измеряемого параметра (разности давлений, абсолютного и избыточного давления) в унифицированный пневматический сигнал от 20 до 100 кПа.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 6319 17
Наименование	Преобразователи давления пневматические серий 11, 13, 15
Год регистрации	2017
Номер сертификата	11150
Дата регистрации	2017-06-23
Срок действия	2022-06-23
Получатель сертификата	фирма "Invensys Systems Inc." компании "Schneider Electric", Соединённые Штаты (US)

Производитель / Заявитель

фирма "Invensys Systems Inc." компании "Schneider Electric"

Адрес: 33 Commercial Street, Foxboro, MA 02035-2099

Контакты: Tel.: +1 866-746-6477

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2732-2017 (в редакции извещения №1).

Поверители

Скачать

Описание типа РБ 03 04 6319 17 [2017-11-22]

rb-03-04-6319-17_2017-11-22.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - предприятия топливно-энергетической, химической, нефтехимической, энергетической и других отраслей промышленности, применяющие автоматизированные системы управления технологическими процессами.

Измеряемая среда: жидкость, газ или пар.

Описание

Работа преобразователей основана на принципе уравновешивания усилий. При измерении разности давлений высокое и низкое давление подаются соответственно на плюсовую «+» и минусовую «-» камеры измерительной ячейки. При измерении избыточного давления сторона низкого давления имеет сообщение с атмосферой, а при измерении абсолютного давления сторона низкого давления не сообщается с атмосферой.

Результирующее усилие давления на измерительной ячейке передается на исполнительный механизм, соединенный с рычажной системой настройки диапазона измерений.

При изменении измеряемого давления и, соответственно, усилия происходит перемещение рычажной системы и связанной с ним заслонки сопла подачи сжатого воздуха. В результате происходит изменение выходного давления, оно продолжается до тех пор, пока усилие в сильфонах обратной связи не уравновесится с усилием, воздействующим на рычажную систему.

Выходное давление, которое устанавливается в результате ур< вания этих сил, оказывается пропорциональным разности давлений ному или абсолютному давлению, приложенным к измерительной яче

Номинальная статистическая характеристика (зависимость выходного сигнала от измеряемой величины) является линейной. Преобразователи снабжены корректором нуля, позволяющим устанавливать выходной сигнал, соответствующий нулевому значению измеряемой величины.

Преобразователи выпускают в следующих исполнениях:

-для измерения избыточного давления 11 GM, 11GH;

-для измерения абсолютного давления 11AM, 11AL, 11 АН;

-для измерения разности давлений 11 DM, 13А, 13НА,15А.

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

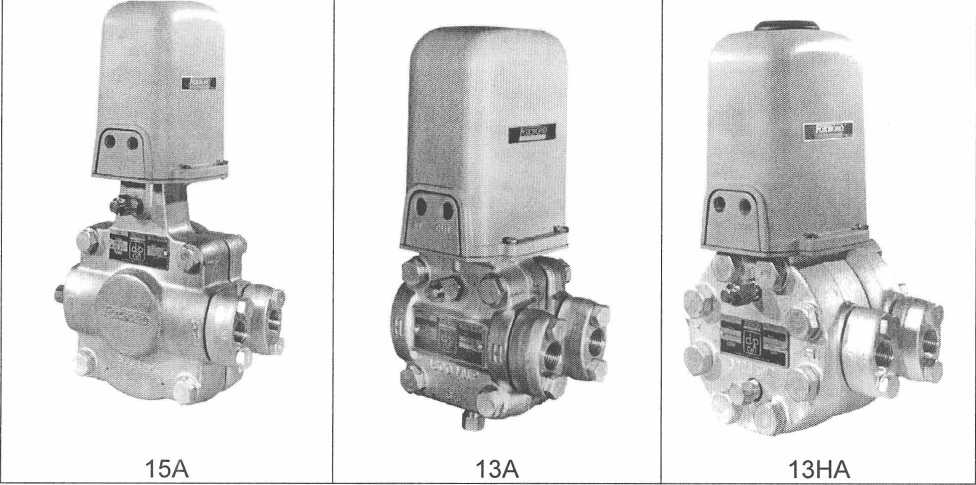

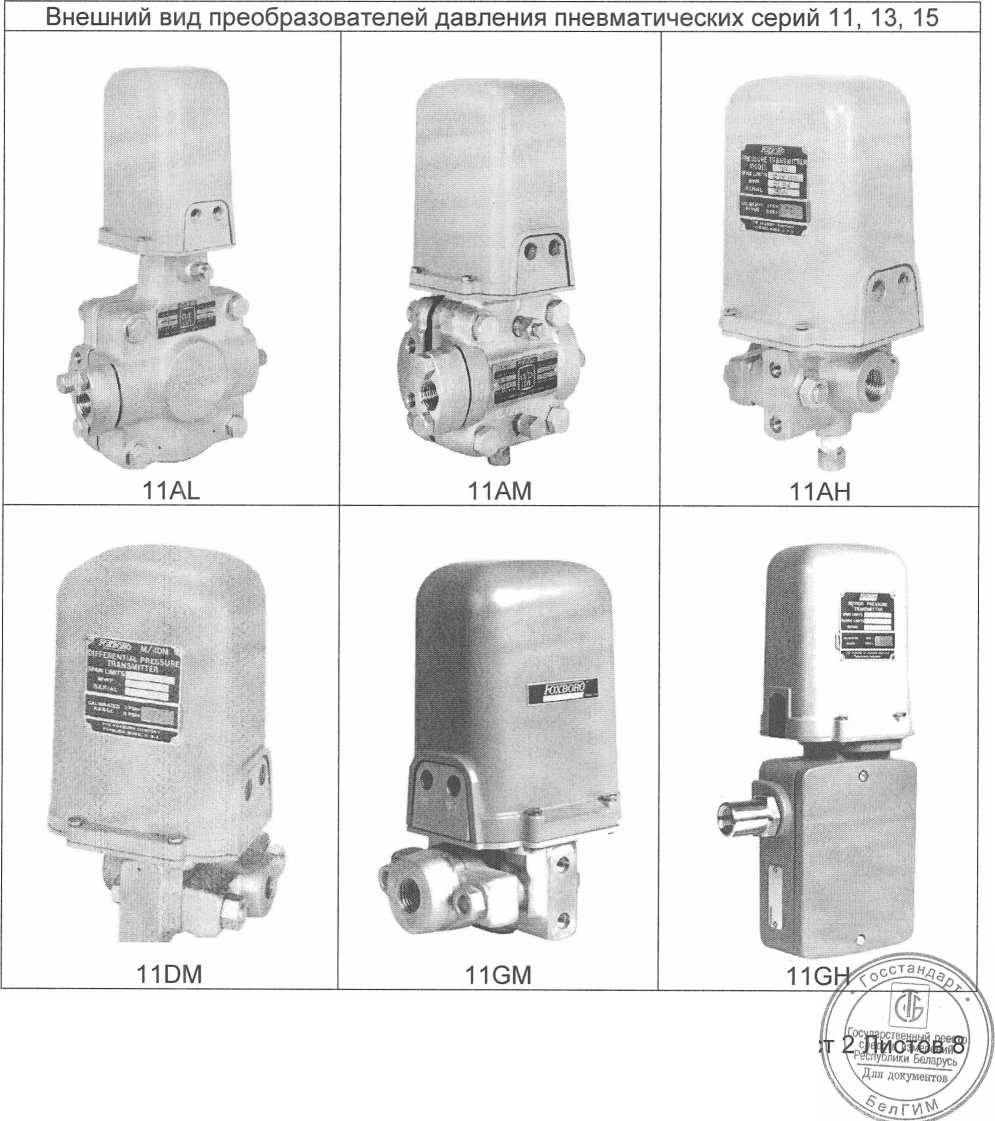

Внешний вид преобразователей приведен в таблице 1.

Таблица 1 - Внешний вид преобразователей давления пневматических серий 11, 13, 15

Ли

Внешний вид преобразователей давления пневматических серий 11, 13, 15

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики преобразователей давления пневматических серий 11, 13, 15 приведены в таблицах 2-4.

Таблица 2 - Основные технические и метрологические характеристики преобра-зователей (исполнения 11 DM, 13А, 13НА,15А)

Наименование характеристики	Значение
Наименование характеристики	11DM (типы ячейки: В, С, D, Е)	13А (типы ячейки: М, Н)	13НА (типы ячейки: М, Н)	15А
1	2	3	4	5
1. Значение верхнего предела диапазона измерений разности давлений, кПа, не более	В: 2,4 С: 5,0 D: 10 Е: 20	М: 62 Н: 210	М: 62 Н: 210	12,5
2. Максимальное значение статического давления, МПа	В: 2,4 С: 5,0 D: 10 Е: 14	14	40	3,5
3. Диапазон выходного пневматического давления, кПа	от 20 до 100
4. Номинальное значение давления питания, кПа	140
5. Диапазон температуры окружающего воздуха при нормальных условиях эксплуатации, °C	от 22 до 26
6. Пределы допускаемой приведенной погрешности при преобразовании разности давлений в выходной пневматический сигнал, % (при нормальных условиях)	±0,5	±0,75	±0,75 -	±0,5 йл

S I осударственныи реест ЛистЗуГШМЩ \\ \Для документов/ ^.^лги^

1	2	3	4	5
7. Диапазон температуры окружающего воздуха в условиях эксплуатации, °C	от минус 45 до плюс 140
8. Номинальное значение расхода воздуха при эксплуатации, м3/ч	0,42
9. Масса, кг, не более	4,5	8,6	13	13,6
10. Габаритные размеры, мм, не более	368x110x119	297x147x119	314x129x119	365x192x119

Таблица 3 - Основные технические и метрологические характеристики преобра-

зователей (исполнения 11AM, 11AL,	1АН)
Наименование характеристики	Значение
Наименование характеристики	11AL	11АМ (типы ячейки: М, Н)	11АН (типы ячейки: А, В, С)
1. Значение верхнего предела диапазона измерений абсолютного давления, кПа, не более	9,3	М: 53 Н: 200	А: 620 В: 2400 С: 5200
2. Максимальное значение давления перегрузки, МПа	0,8	М: 0,8 Н: 1,1	А: 0,7 В: 2,4 С: 5,2
3. Диапазон выходного пневматического давления, кПа	от 20 до 100
4. Номинальное значение давления питания, кПа	140
5. Диапазон температуры окружающего воздуха при нормальных условиях эксплуатации, °C	от 22 до 26
6. Пределы допускаемой приведенной погрешности при преобразовании абсолютного давления в выходной пневматический сигнал, % от установленной шкалы (при нормальных условиях)	±1	М: ±0,5 для шкалы менее 13 кПа, ±1 для шкалы от 13 до 53 кПа; Н: ±0,5 для шкалы менее 113 кПа, ±1 для шкалы от 113 до 200 кПа	±0,5
7. Диапазон температуры окружающего в условиях эксплуатации, °C	от минус 40 до плюс 120	от минус 45 до плюс 140	от минус 40 до плюс 120
8. Номинальное значение расхода воздуха при эксплуатации, м3/ч	0,42
9. Масса, кг, не более	13,6	8,6	4,5
10. Габаритные размеры, мм, не более	365x192x119	297x147x119	242x110x119

Таблица 4 - Основные технические и метрологические характеристики преобра-зователей (исполнения 11GM, 11GH)

Наименование характеристики	Значение
Наименование характеристики	11GM (типы ячейки: А, В, С, D, Е)	11GH (типы ячейки: К, N)
1. Значение верхнего предела диапазона измерений избыточного давления, МПа, не более	А: 0,6 В: 2,0 С: 4,0 D: 5,0 Е: 10	К: 40 N: 80
2. Максимальное значение давления перегрузки, МПа	А: 0,7 В: 3,0 С: 5,0 D: 7,0 Е: 14	К: 62 N: 124
3. Диапазон выходного пневматического давления, кПа	от 20 до 100
4. Номинальное значение давления питания, кПа	140
5. Диапазон температуры окружающего воздуха при нормальных условиях эксплуатации, °C	от 22 до 26
6. Пределы допускаемой приведенной погрешности при преобразовании избыточного давления в выходной пневматический сигнал, % от установленной шкалы (при нормальных условиях)	±0,5	К: ±0,5 для шкалы от 7 до 20 МПа, ±1 для шкалы свыше 20 до 40 МПа; N: ±0,5 для шкалы от 14 до 40 МПа, ±1 для шкалы свыше 40 до 80 МПа
7. Диапазон температуры окружающего воздуха в условиях эксплуатации, °C	от минус 45 до плюс 190	от минус 45 до плюс 120
8. Номинальное значение расхода воздуха при эксплуатации, м3/ч	0,42
9. Масса, кг, не более	4,5	5,0
10. Габаритные размеры, мм, не более	368x110x119	340x110x119

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность поставки преобразователей определяется заказом в соответствии с технической документацией фирмы «Invensys Systems Inc.» компании «Schneider Electric», США.

Базовая комплектация:

- преобразователь;

- комплект монтажных и запасных частей (по дополнительному

- вентильные блоки (по дополнительному заказу); - руководство по эксплуатации.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Invensys Systems Inc.» компании «Schneider Electric», США.

МРБ МП.2732-2017 «Преобразователи давления пневматические серий 11, 13, 15. Методика поверки».

Заключение

Преобразователи давления пневматические серий 11, 13, 15 соответствуют технической документации фирмы «Invensys Systems Inc.» компании «Schneider Electric», США.

Преобразователи давления пневматические серий 11, 13, 15 соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный № ТС RU C-US.MK)62.B.O5348 по 16.08.2022).

Межповерочный интервал - не более 12 месяцев.
