Контроллеры измерительные ControlWave Micro

Номер в ГРСИ РФ:	РБ 03 23 6327 17
Раздел:	Информационно-измерительные и управляющие системы, комплексы [23]
Производитель / заявитель:	АО «Промышленная группа «Метран», г. Челябинск

Скачать

Описание типа РБ 03 23 6327 17 [2017-10-24]

rb-03-23-6327-17_2017-10-24.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Контроллеры измерительные ControlWave Micro (далее - контроллеры) предназначены для измерения и измерительных преобразований аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сигналов термопар и термопреобразователей сопротивления, приема дискретных и импульсных сигналов, формирования управляющих аналоговых и дискретных сигналов на основе измеренных значений параметров технологического процесса.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 6327 17
Наименование	Контроллеры измерительные ControlWave Micro
Год регистрации	2017
Номер сертификата	11158
Дата регистрации	2017-06-23
Срок действия	2021-02-17
Получатель сертификата	АО "ПГ "Метран", г. Челябинск, Россия (RU)

Производитель / Заявитель

АО "ПГ "Метран"

Адрес: Комсомольский пр., 29, г. Челябинск, 454138

Контакты: (351)741-46-51, 798-85-10

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МИ 2539-99 (с изменением №2).
Признание поверки	Первичная при выпуске из производства: АО "ПГ "Метран" (аттестат аккредитации -№RA.RU.311702, шифр поверительного клейма - ДАВ)(НТК №06-17).

Поверители

Скачать

Описание типа РБ 03 23 6327 17 [2017-10-24]

rb-03-23-6327-17_2017-10-24.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Контроллеры являются программируемыми устройствами и обеспечивают измерение входных сигналов силы и напряжения постоянного тока (4 - 20) мА и (1 - 5) В, сигналов термопар различных градуировок по ГОСТ Р 8.585-2001 и термопреобразователей сопротивления (далее - ТС) типа Pt 100 по ГОСТ 6651-2009 с преобразованием результата измерений в температуру, а также количества импульсов в диапазоне частот (0 — 10) кГц, воспроизведение выходных сигналов силы и напряжения постоянного тока (4 - 20) мА и

(1 - 5) В, прием и логическую обработку дискретных электрических сигналов, прием и передачу данных по протоколу HART, выработку управляющих воздействий в виде аналоговых и дискретных сигналов.

Контроллеры имеют общепромышленное и взрывозащищённое исполнения.

Контроллеры имеют модульную структуру. Контроллеры состоят из основного блока и блока расширения. Основной блок содержит базовый блок и, в зависимости от заказа, до 1, 2 или 6 модулей ввода-вывода. Базовый блок объединяет кросс-илату, смонтированную в корпусе, модуль источника питания и ЦПУ модуль. Блок расширения позволяет дополнительную установку до 2,4 или 8 модулей ввода-вывода.

Контроллеры имеют изолированные и неизолированные модули ввода/вывода аналоговых и дискретных сигналов. В изолированных модулях осуществляется гальваническая развязка входных/выходных сигналов и базового блока контроллера. Разрядность АЦП модулей аналогового ввода составляет 21 или 14 бит в зависимости от модели, а разрядность ЦАП модулей аналогового вывода - 12 бит. Объем оперативной памяти процессора контроллера до 64 МБ.

Контроллеры могут иметь выносной дисплей с клавиатурой, наличие которого определяется при заказе.

Контроллеры имеют возможность подключения к промышленным сетям Ethernet, поддерживают протоколы Modbus, ОРС, HART и интерфейсы RS-232, RS-485. Контроллеры могут быть укомплектованы радиопередающими устройствами для передачи по радиоканалу измерительной информации, а также беспроводным интерфейсом WirelessHART для связи с полевыми приборами.

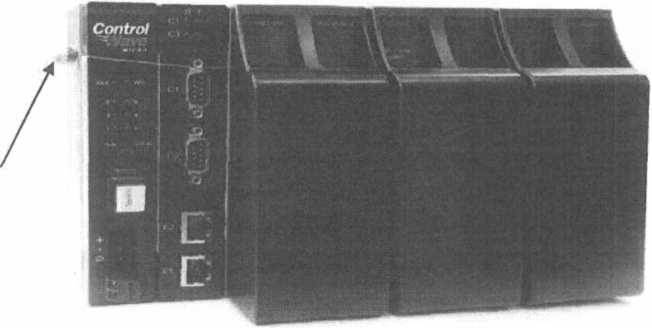

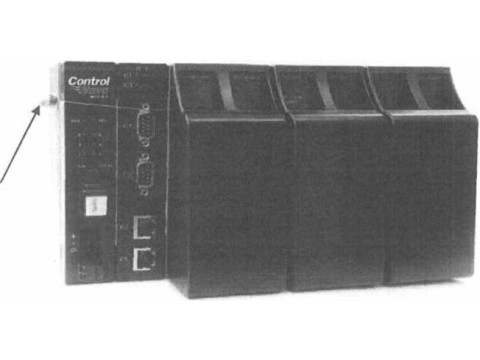

Внешний вид и место пломбирования контроллеров представлено на рисунке 1.

Знак поверки наносится на свидетельство о поверке.

Место пломбирования

Рисунок 1 - Внешний вид контроллеров

Программное обеспечение

Программное обеспечение (далее - ПО) контроллеров состоит из метрологически значимого ПО (встроенное) и метрологически не значимого ПО (внешнее).

Встроенное ПО - устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Внешнее ПО OpenBSI Utilities/BSI Config, устанавливается на персональный компьютер, содержит широкий спектр инструментальных средств для работы с контроллерами Control Wave и с блоками удаленного ввода/вывода ControlWave Ethernet. Внешнее ПО позволяет выполнять:

- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазона измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);

- конфигурирование системы промышленной связи на основе интерфейсов RS-232, RS-485;

- конфигурирование систем промышленной связи на основе стандарта Ethernet;

- программирование логических задач контроллеров на языках IL (Instruction List), LD (Ladder Diagram), FBD (Function Block Diagram), SFC (Sequential Function Chart) и ST (Structured Text);

- тестирование программ, выполнение пуско-наладочных работ и обслуживание готовой системы;

- установку парольной защиты от несанкционированного доступа.

Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки	Значение
Идентификационные данные (признаки	Внешнее ПО OpenBSI Utilities / BSI Config	Встроенное ПО
Идентификационное наименование ПО	395575-02-8	cwm0560.bin cwm0560.cab
Номер версии (идентификационный номер) ПО	He ниже V5.8	Не ниже 5.60
Цифровой идентификатор ПО	—	—

Метрологические и технические характеристики приведены в таблицах 2-4.

Таблица 2 - Метрологические и технические характеристики контроллеров

Наименование характеристики	Значение характеристики
1	2
Диапазон измерений входных сигналов: - напряжения постоянного тока, В - силы постоянного тока, мА - количества импульсов в диапазоне частот (0-10) кГц, имп. Диапазон измерений и преобразований входных сигналов: - сопротивления ТС, Ом соответствующий температуре, °C - напряжения постоянного тока термопар, мВ соответствующий температуре, °C	от 1 до 5 от минус 0,01 до плюс 0,01 от 4 до 20 от0до2’6 от 18,52 до 390,48 от минус 200 до плюс 850 от минус 9,835 до плюс 76,373 от минус 270 до плюс 1820
Диапазон воспроизведения выходных сигналов: - напряжения постоянного тока, В - силы постоянного тока, мА	от 1 до 5 от 4 до 20
Пределы допускаемой основной приведенной погрешности при температуре (25±3) °C, %, при измерении: - напряжения в диапазоне (1-5) В - напряжения в диапазоне (от минус 0,01 до плюс 0,01) В - силы постоянного тока (4-20) мА	±0,1 ±0,025 ±0,1
Пределы допускаемой основной приведенной погрешности при температуре (25±3) °C при воспроизведении выходных сигналов напряжения (1-5) В и силы тока (4-20) мА, %	±0,1
Пределы допускаемой абсолютной погрешности при измерении количества импульсов на каждые 10000 импульсов, имп.	±1
Пределы допускаемой приведенной погрешности при измерении напряжения (1-5) В и силы тока (4-20) мА, %, в диапазоне температур окружающего воздуха: - от минус 40 °C до плюс 70 °C - от минус 50 °C до минус 40 °C	±0,2 ±0,4
Пределы допускаемой приведенной погрешности при измерении напряжения (от минус 0,01 до плюс 0,01) В в диапазоне температур окружающего воздуха от минус 20 °C до плюс 70 °C, %	±0,05
Пределы допускаемой приведенной погрешности при воспроизведении выходных сигналов напряжения (1-5) В и силы тока (4-20) мА на неизолированных выводах, %, в диапазоне температур окружающего воздуха: - от минус 20 °C до плюс 70 °C - от минус 40 °C до минус 20 °C - от минус 50 °C до минус 40 °C	±0,2 ±0,3 ±0,5
Пределы допускаемой приведенной погрешности при воспроизведении выходных сигналов напряжения (1-5) В и силы тока (4-20) мА на изолированных выводах, %, в диапазоне температур окружающего воздуха: - от минус 40 °C до плюс 70 °C - от минус 50 °C до минус 40 °C	±0,2 ±0,4

Продолжение таблицы 2

1	2
Напряжение питания постоянным током, В	от 11 до 30
Потребляемая мощность базового блока, Вт, не более	3
Габаритные размеры, мм, не более	230x165x150
Масса базового блока, кг, не более	1
Условия эксплуатации: - температура окружающего воздуха, °C: - для контроллеров специального исполнения - для контроллеров с модулями ввода сигналов термопар и ТС, выносным ЖКИ - относительная влажность воздуха, %	от минус 40 до плюс 70 от минус 50 до плюс 70 от минус 20 до плюс 70 от 15 до 95
Степень защиты от внешних воздействий по ГОСТ 14254-96	IP20
Маркировка взрывозащиты	2ЕхпАПСТ4 X
Средняя наработка на отказ, ч, не менее	120000
Средний срок службы, лет, не более	12
Примечание - За нормирующее значение приведенной погрешности принят диапазон измерений.

Таблица 3 - Метрологические и технические характеристики модулей ввода сигналов термопар

и ТС

Типы сигналов термопар и ТС	Диапазоны измерений напряжения постоянного тока термопар, мВ, или сопротивления ТС, Ом	Диапазоны преобразований сигналов термопар по ГОСТ Р 8.585-2001 и ТС по ГОСТ 6651-2009 в температуру, °C	Пределы допускаемой абсолютной основной погрешности при > измерении и преобразовании сигналов термопар и ТС в температуру, °C	Пределы допускаемой абсолютной погрешности при измерении и преобразовании сигналов термопар и ТС в температуру в диапазоне температуры окружающего воздуха от минус 20 до плюс 70 °C, °C
1	2	3	4	5
Термопары типа:
В	от 0,033 до 0,178	от 100 до 200	±8,0	±16,0
	св. 0,178 до 0,746	св. 200 до 390	±4,0	±8,0
	св. 0,746 до 3,466	св. 390 до 840	±2,0	±4,0
	св. 3,466 до 13,820	св. 840 до 1820	±1,0	±2,0
Е	от -9,835 до -9,797	от -270 до -260	±3,0	±6,0
	св.-9,797 до-9,368	св. -260 до -225	±1,0	±2,0
	св. -9,368 до -8,825	св. -225 до -200	±0,75	±1,5
	св. -8,825 до 76,373	св. -200 до +1000	±0,5	±1,0
J	от -8,095 до +10,224	от -210 до +190	±0,75	±1,5
J	св. 10,224 до 69,553	св. 190 до 1200	±0,5	±1,0
К	от -6,458 до -6,441	от -270 до -260	±5,0	±10,0
	св. -6,441 до -6,377	св. -260 до -245	±2,0	±4,0
	св. -6,377 до -5,550	св. -245 до -180	±1,0	±2,0
	св. -5,550 до-4,793	св. -180 до -145	±0,75	±1,5
	св. -4,793 до 54,886	св. -145 до +1372	±0,5	±1,0
R	от -0,226 до +0,296	от -50 до +50	±2,0	±4,0
R	св. 0,296 до 20,488	св. 50 до 1720	±1,0	±2,0

Продолжениетаблицы 3

1	2	3	4	5
R	от-0,226 до+0,296	от -50 до +50	±2,0	±4,0
R	св. 0,296 до 20,488	св. 50 до 1720	±1,0	±2,0
S	от-0,236 до+0,299	от -50 до +50	±2,0	±4,0
S	св. 0,299 до 18,609	св. 50 до 1760	±1,0	±2,0
т	от -6,258 до -6,232	от -270 до -260	±4,0	±8,0
	св.-6,232 до-6,180	св. -260 до -250	±2,0	±4,0
	св. -6,180 до-5,261	св. -250 до -180	±1,0	±4,0
	св. -5,261 до -4,300	св.-180 до-135	±0,75	±1,5
	св. -4,300 до+20,872	св. -135 до +400	±0,50	±1,0
Термопреоб	разователи сопротивления типа:
РН 00	от 18,52 до 68,33	от -200 до -80	±2,5	±3,0
РН 00	св. 68,33 до 390,48	св. -80 до + 850	±0,5	±1,0

Таблица 4 - Метрологические и технические характеристики канала компенсации холодного спая модуля ввода термопар____________________________________________________________

Тип термопары	Диапазоны измерений напряжения постоянного тока канала компенсации холодного спая термопар, мВ,	Диапазоны преобразований в температуру канала компенсации холодного спая термопар по ГОСТ Р 8.585-2001, °C	Пределы допускаемой абсолютной основной погрешности при измерении и преобразовании сигналов холодного спая в температуру, °C
1	2	3	4
В	от 0,033 до 13,820	от 100 до 1820	±0,30
Е	от -9,835 до -9,797	от-270 до-260	±10,00
	св. -9,797 до -9,666	св. -260 до -245	±3,00
	св. -9,666 до -8,825	св. -245 до -200	±1,50
	св. -8,825 до -4,636	св. -200 до -87	±0,75
	св. 4636 до+1,495	св. -87 до +25	±0,39
	св. 1,495 до 76,373	св. 25 до 1000	±0,30
J	от-8,095 до-5,037	от-210 до-ПО	±0,80
	св. -5,037 до +1,277	св. - ПО до+25	±0,40
	св. 1,277 до 69,553	св. 25 до 1200	±0,30
К	от -6,458 до -6,441	от -270 до -260	±15,00
	св. -6,441 до -6,382	св. -260 до -246	±4,50
	св. -6,382 до -6,158	св. -246 до -220	±2,20
	св. -6,158 до -5,141	св. -220 до -160	±1,10
	св. -5,141до+1,000	св. -160 до +25	±0,55
	св. 1,000 до 54,886	св. 25 до 1372	±0,30
R	от -0,226 до +0,296	от -50 до +50	±0,49
R	св. 0,296 до 20,488	св. 50 до 1720	±0,30
S	от -0,236 до +0,299	от -50 до +50	±0,45
S	св. 0,299 до 18,609	св. 50 до 1760	±0,30
т	от -6,258 до -6,232	от -270 до -260	±10,30
	св. -6,232 до -6,122	св. -260 до -242	±3,00
	св. -6,122 до -5,523	св. -242 до-195	±1,50
	св. -5,523 до -2,153	св. -195 до -60	±0,75
	св. -2,153 до +0,992	св, -60 до +25	±0,375
	св. 0,992 до 20,872	св. +25 до + 400	±0,30

Знак утверждения типа

наносится на табличку, прикрепленную к контроллеру, способом, принятым на предприятии-изготовителе, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Кол-во	Примечание
Контроллер измерительный ControlWave Micro	1 шт.	В зависимости от заказа
Руководство по эксплуатации	1 экз. *
Паспорт	1 экз.
* Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 контроллеров, поставляемых в один адрес.

Поверка

осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Основные средства поверки:

1. Прибор для поверки вольтметров В1-12. Выходное напряжение от 0,1 мкВ до 0,1 В, предел допускаемой основной погрешности 2-10‘4-Ubhx + 0,5 мкВ, выходное сопротивление 10 Ом; выходное напряжение от 10 мкВ до 10 В, основная погрешность 51О~5Т1вых + 10 мкВ, выходное сопротивление 0,001 Ом. ток нагрузки до 100 мА; выходной ток от 10 нА до 100 мА, погрешность 2-10’Мвых + 1 мкА.

2. Магазин электрического сопротивления Р 4831. Диапазон (0,001-111111,110) Ом, класс точности 0,02/2*10’6.

3. Частотомер электронно-счетный 43-57. Диапазон измерений частоты от 0,1 Гц до 100 МГц, относительная погрешность ± 2,5-10’7.

4. Калибратор программируемый П320. Диапазон воспроизведения напряжения (0-10) В, приведенная погрешность ± 0,0014 %. Диапазон воспроизведения тока (0-100) мА, приведенная погрешность ± 0,003 %.

5. Генератор сигналов низкочастотный ГЗ-110. Диапазон воспроизведения частоты (0,01 -1999999,99) Гц, пределы допускаемой относительной погрешности ± 0,5-10'7 %.
