Измерители-регуляторы температуры и влажности МПР51-Щ4

Назначение

Измерители-регуляторы температуры и влажности МПР51-Щ4 (в дальнейшем по тексту именуемые «приборы»), предназначены в комплекте с термопреобразователями сопротивления для измерения температуры различных сред и относительной влажности воздуха, и управления многоступенчатыми технологическими процессами по заданным пользователем программам. Управление исполнительными механизмами осуществляется по сигналам рассогласования между контролируемыми МПР51, входными параметрами и параметрами, заданными пользователем, при помощи встроенных в прибор электромагнитных реле и транзисторных ключей.

Описание

Принцип действия прибора основан на преобразовании по ГОСТ 6651-2009 входных сигналов, поступающих от термопреобразователей сопротивления в температуру, а так же, используя психрометрический метод измерения, основанный на разнице показаний "сухого" и "увлажненного" термопреобразователей, влажность, отображения информации на встроенном индикаторе и выдаче управляющих сигналов на выходные устройства.

Приборы МПР51 изготавливаются в пластмассовом корпусе, предназначенном для щитового крепления. На лицевой панели прибора размещен цифровой индикатор с управляющими кнопками. Клеммы для внешних подключений расположены на задней панели прибора.

МПР51-Щ4 выпускаются в четырех модификациях, отличающихся номинальным значением сопротивления при 0 °C (Ro) подключаемых термопреобразователей сопротивления и типом интерфейса:

- МПР51-Щ4.01 - для работы с термопреобразователями сопротивления с Ro = 50 Ом и интерфейсом «токовая петля»;

- MnP51-IL(4.01.RS - для работы с термопреобразователями сопротивления с Ro= 50 Ом и интерфейсом «RS-485»;

- МПР51-Щ4.03 - для работы с термопреобразователями сопротивления с Ro= 100 Ом и интерфейсом «токовая петля»;

- МПР51 -LH.4.03.RS - для работы с термопреобразователями сопротивления с Ro = 100 Ом и интерфейсом «RS-485».

Приборы МПР51-Щ4 выполняют следующие основные функции:

- измерение температуры «сухого» термопреобразователя сопротивления, температуры «влажного» термопреобразователя сопротивления и температуру продукта, подключенных соответственно, к входам Тсух, Твлаж, Тпрод;

- измерение относительной влажности воздуха психрометрическим методом по ГОСТ 8.524-85 (по разности показаний «сухого» и «влажного» термометров);

- регулирование температуры по двум независимым каналам;

- определение текущего положения задвижек при наличии у них резистивных датчиков положения;

- задание программы регулирования с защитой ее от несанкционированного доступа;

- сигнализация об обрыве или коротком замыкании в линии «прибор - датчик»;

- регистрация контролируемых параметров на IBM-совместимом компьютере при помощи адаптера интерфейса ОВЕН АС2 для приборов с интерфейсом «токовая петля» или ОВЕН АСЗМ для приборов с интерфейсом RS-485.

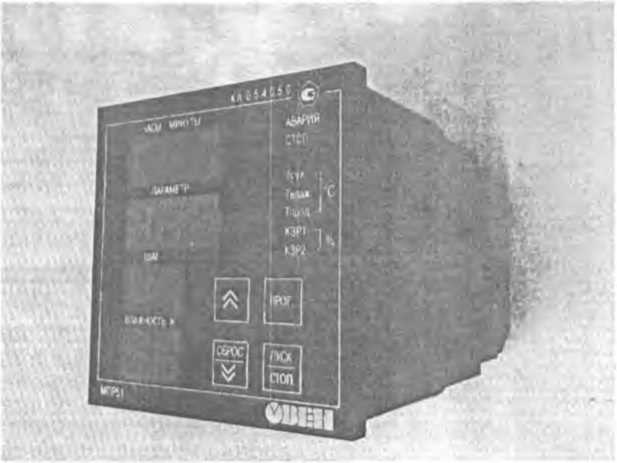

Фотография общего вида приборов приведена на рисунке 1.

Рис.1 Общий вид приборов

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из встроенной в корпус средства измерений «Измерители-регуляторы температуры и влажности МПР51-Щ4» части ПО.

Для функционирования приборов необходимо наличие встроенной части ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Примечание:( ' - и более поздние версии.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Технические характеристики

Диапазон измерений температуры прибора при работе с соответствующими первичными преобразователями, пределы допускаемой основной приведенной погрешности и разрешающая способность приведены в таблице 2.

Таблица 2

При измерении относительной влажности прибор имеет следующие характеристики: - диапазон измерений температур «сухого» датчика, °C:............от плюс 10 до плюс 95;

- диапазон измерений относительной влажности, %:...............................от 1 до 99;

- разрешающая способность.....................................................................1 %;

- пределы допускаемой основной приведенной погрешности (при скорости воздушного потока не менее 2,5 м/с) t*):

в диапазоне температур «сухого» датчика от плюс 10 до плюс 49,9 °C:........±5 %;

в диапазоне температур «сухого» датчика от плюс 50 до плюс 95 °C...........±4 %.

( ’ Примечание - без учета погрешности подключаемых термопреобразователей сопротивления.

Пределы допускаемой дополнительной приведенной погрешности прибора, вызванной изменением температуры окружающего воздуха от (20±5) °C (нормальные условия) до плюс 1 °C или от (20±5) °C до плюс 50 °C, не превышает 0,5 предела допускаемой основной приведенной погрешности.

Напряжение питания, В:.........................................................................90-^-245

Габаритные размеры, мм:..............................................................96x96x145

Масса, кг, не более:

Средняя наработка на отказ, ч, не менее:

Средний срок службы, лет, не менее:

В соответствии с ГОСТ 12.2.007.0-75 по способу защищенности обслуживающего персонала от поражения электрическим током прибор соответствует классу II.

Вид климатического исполнения УХЛ4 по ГОСТ 15150-69.

Условия эксплуатации:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °C: рабочие условия...................................................от плюс 1 до плюс 50;

нормальные условия..............................................от плюс 15 до плюс 25

- верхний предел относительной влажности воздуха не более 80 % при плюс 25 °C и более низких температурах без конденсации влаги;

- атмосферное давление от 86 до 106,7 кПа

В соответствии с ГОСТ 14254-96 по защищенности от воздействия окружающей среды встраиваемая часть корпуса прибора соответствует исполнению IP00, а лицевая панель - исполнению IP54.

Знак утверждения типа

наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки прибора входят;

Измеритель-регулятор температуры и влажности                                ,

МПР51-Щ4                                                         ШТ’

Комплект монтажных частей                                              1 комп.

Паспорт                                                                           1 экз.

Руководство по эксплуатации                                                   1 экз.

Методика поверки                                        по требованию заказчика.

Поверка

осуществляется в соответствии с документом КУВФ.421254.001 МП 1 «Измерители-регуляторы температуры и влажности МПР51-Щ4. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», июль 2010 г.

Основные средства поверки:

- магазин сопротивлений Р4831 или калибратор унифицированных сигналов ИКСУ 2000: диапазон выходных сопротивлений 0,001 Ом - 10 кОм; класс точности не хуже 0,02 - 2 шт.;

- мегаомметр М4100/3 для измерения сопротивления изоляции с номинальным напряжением 500 В класс точности 1,0.

Сведения о методиках (методах) измерений приведены в соответствующих разделах Руководства по эксплуатации КУВФ.421254.001 РЭ.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 8.524-85 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения.

ТУ3434-001-46526536-03 «Измерители-регуляторы температуры и влажности МПР51-Щ4. Технические условия».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
