Регистраторы многоканальные технологические РМТ
| Номер в ГРСИ РФ: | РБ 03 10 1073 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Регистраторы многоканальные технологические РМТ (далее - РМТ) предназначены для измерения и регистрации температуры и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1073 16 |
| Наименование | Регистраторы многоканальные технологические РМТ |
| Год регистрации | 2016 |
| Номер сертификата | 10526 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2020-07-30 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится в соответствии с разделами "Методика поверки" паспортов НКГЖ.411124.001ПС, НКГЖ.411124.001-02ПС, НКГЖ.411124.001-03ПС, НКГЖ.411124.001-04ПС, НКГЖ.411124.001-05ПС, согласованными в 2010г. |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "Элемер" (аттестат аккредитации - №RA.RU.311317, шифр поверительного клейма - ВСП)(НТК №10-11). |
Поверители
Скачать
|
Описание типа РБ 03 10 1073 16 [2016-11-04]
rb-03-10-1073-16_2016-11-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1073 16 [2012-02-06]
rb-03-10-1073-16_2012-02-06.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы многоканальные технологические РМТ (далее - РМТ) предназначены для измерения и регистрации температуры и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.
Описание
РМТ конструктивно выполнены в одном корпусе.
РМТ выпускаются в четырех модификациях - РМТ 49А, РМТ 39А, РМТ 49D, РМТ 39D, отличающихся способом индикации измеряемой величины, количеством измерительных каналов и характером записи.
РМТ 49А, РМТ 39А являются аналоговыми, самопишущими измерительными приборами с регистрацией текущего значения измеряемой величины.
РМТ 49D, РМТ 39D являются микропроцессорными, аналого-цифровыми показывающими, самопишущими и регистрирующими измерительными приборами, которые конфигурируются по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клавиатуры или по последовательному интерфейсу.
РМТ 49D, РМТ 39D имеют сигнализацию достижения заданных уставок.
РМТ 49А и РМТ 49D могут иметь от одного до трех каналов измерения и записи различных физических величин, РМТ 39А и РМТ 39D - от одного до шести каналов.
Согласно ГОСТ 9999-94 РМТ являются:
- вторичными самопишущими электроизмерительными приборами;
- в соответствии с типом носителя диаграммы - с записью на ленту;
- в соответствии со способом записи - с записью пером, питаемым жидкими чернилами;
- в соответствии с характером записи РМТ 49А и РМТ 49D - с непрерывной записью, РМТ 39А и PMT39D - с точечной записью.
Конструкция РМТ обеспечивает установку их в щите.
РМТ 39А и РМТ 49А состоят из блока питания, блоков настройки и линеаризации зависимости НСХ (по одному блоку на измерительный канал), электронных плат измерительных каналов (для РМТ 49А), записывающего механизма с линейным электродвигателем, пишущим узлом и сервоусилителем (для РМТ 39А и по одному записывающему механизму на измерительный канал - для РМТ 49А), лентопротяжного механизма с устройством для изменения скорости перемещения диаграммной бумаги, основной платы осуществляющей коммутацию входных и выходных сигналов и напряжения питания, а также управляющей записывающим механизмом и электродвигателем (для РМТ 39А и записывающими механизмами и электродвигателями - для РМТ 49А). Входные и выходные сигналы РМТ 39А гальванически связаны, входные и выходные сигналы РМТ 49А имеют гальваническую развязку.
РМТ 39D, РМТ 49D состоят из трансформаторного блока питания с импульсными стабилизаторами, аналого-цифровых преобразователей АЦП (по одному на измерительный канал), микропроцессорного блока, модуля индикации и клавиатуры, модуля цифро-аналоговых преобразователей ЦАП, записывающего механизма с линейным электродвигателем, пишущим узлом и сервоусилителем (для РМТ 39D и по одному записывающему механизму на измерительный канал - для РМТ 49D), двенадцати исполнительных реле системы сигнализации, модуля интерфейса для связи с ПК.
АЦП преобразует входной аналоговый сигнал в код, поступающий в микропроцессор через оптронную развязку. Микропроцессорный блок, по результатам опроса АЦП, рассчитывает текущее значение измеряемой величины, выводит ее на индикатор, опрашивает клавиатуру, управляет модулями ЦАП и интерфейса и исполнительными реле. Исполнительные реле включаются при выходе измеряемой величины за пределы нижней и верхней уставок. Значения уставок вводятся с клавиатуры или по COM-порту и отображаются на индикаторном табло.
Зависимость регистрируемой величины от входного сигнала 0+5 мА, 4+20 мА, 0+75 мВ, (М00 мВ (для РМТ 49D, РМТ 49DEx, РМТ 49DA, РМТ 49DM, РМТ 39D, РМТ 39DEx, РМТ 39DA, РМТ 39DM) может быть как линейная, так и с функцией извлечения квадратного корня.
РМТ 39D и РМТ 49D имеют исполнения:
- общепромышленное коррозионно-стойкое;
- повышенной надежности для эксплуатации на объектах АС и ОЯТЦ с добавлением в их шифре индекса «А»;
- повышенной надежности для эксплуатации в составе систем управления технологическими процессами в промышленности с добавлением в их шифре индекса «М»;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех».

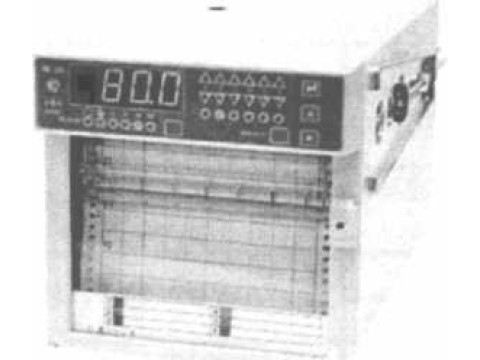

Фотографии общего вида регистраторов многоканальных технологических РМТ представлены на рисунке 1.
РМТ 39
РМТ 49
Рис. 1
Программное обеспечение
В РМТ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в РМТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия РМТ с компьютером, не оказывает влияния на метрологические характеристики РМТ. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Программа настройки приборов серии РМТ |
|
Идентификационное наименование ПО |
rmta install.exe |
|
Номер версии (идентификационный номер) ПО |
версия 1.20е9 |
|
Цифровой идентификатор программного обеспечения |
не применяется |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
отсутствует |
|
Примечание:и более поздние версии. | |
Технические характеристики
Основные метрологические характеристики с учетом конфигураций РМТ соответствуют указанным в таблицах 2,3.
Таблица 2 - Основные метрологические характеристики
|
Модификация, исполнение |
Тип первичного преобразователя (входной унифицированный сигнал) |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности по измеряемой величине, % |
|
РМТ 39А, РМТ 49А |
50М, 100М, 50П, 100П, PtlOO |
-25+25; -50*50; 0+100; 0*150 °C |
±1 |
|
50ПГ100П, PtlOO |
0+200; 0*300; 0+400; 0*500 °C | ||
|
РМТ 39D, РМТ 49D |
50М, 100М |
-50*200 °C |
±(0,25 |
|
50ПД00П, PtlOO |
-50+600 °C | ||
|
РМТ 39DEx,>MT 39DM, |
50M, 53M, 50П |
-50*200 °C | |
|
PMT39DA; . |
100M, 100П, PtlOO |
-50*200 °C |
±(0,2 + (Ф)) |
|
РМТ 49DEX, РМТ 49DM, PMT49DA | |||
|
50П,100П, PtlOO |
-100+600 °C |
±(0Д + (Т’) | |
|
РМТ 39А, РМТ 49А |
TXAXA(K) |
0*600; 0+800; 0+900 °C |
±1 |
|
0*1000; 0+1200 °C | |||
|
TXKXK(L) |
0*200; 0*300; 0+400 °C | ||
|
0+500; 0+600 °C | |||
|
ТПППП(К), ПП(8) |
0+600; 0+800; 0+900 °C | ||
|
0+1000; 0+1200; 0+1300 °C | |||
|
ТЖК(1) |
0*200; 0*300; 0*400 °C | ||
|
0*500; 0*600 °C | |||
|
РМТ 39D, РМТ 49D |
TXAXA(K) |
-50*1300 °C |
±(0,5 + (Ф)) |
|
TXKXK(L) |
-50*600 °C | ||
|
ТПППП(8) |
0*1300 °C | ||
|
TBPBP(A-1) |
0*2500 °C |
|
РМТ 39DEX, РМТ 39DM, PMT39DA; РМТ 49DEx, РМТ 49DM, PMT49DA |
ТЖК(1) |
-50*1100 °C |
±(0,5 + (,)) |
|
TXKXK(L) |
-50*600 °C | ||
|
ТХАХА(К) |
-50*1300 °C | ||
|
1'11111U1(R), ПП(8) |
0+1700 °C | ||
|
ТПРПР(В) |
+300*1800 °C | ||
|
ТВРВР(А-1) |
0*2500 °C | ||
|
ТМК(Т) |
-50+400 °C |
Таблица 3 - Основные метрологические характеристики
|
Модификация, исполнение |
Входной сигнал |
Диапазон преобразования |
Диапазон измерений для зависимости измеряемой величины от входного сигнала: |
Пределы допускаемой основной приведенной погрешности, % | |
|
линейной |
с функцией извлечения квадратного корня | ||||
|
РМТ 39А, РМТ49А |
Ток |
0+5 мА |
0+5 мА |
- |
±1 |
|
4+20 мА |
4+20 мА |
- | |||
|
РМТ 39D, РМТ 49D; РМТ 39DEX, РМТ 39DM, PMT39DA; РМТ 49DEx, РМТ 49DM, PMT49DA |
0+5 мА |
0+5 мА |
0,1+5 мА |
±(0,2 +(,)) | |
|
4+20 мА |
4+20 мА |
4,32+20 мА | |||
|
0*20 мА |
0*20 мА |
0,4+20 мА | |||
|
РМТ 39А, РМТ49А |
Напряжение |
0+1 В |
0+1 В |
- |
±1 |
|
0*10 В |
0*10 В |
• | |||
|
РМТ 39D, РМТ 49D; РМТ 39DEX, РМТ 39DM, PMT39DA; РМТ 49DEX, РМТ 49DM, PMT49DA |
Напряжение |
0+75 мВ |
0+75 мВ |
1,5+75 мВ |
±(0,2 + Г)) |
|
0*100 мВ |
0+100 мВ |
2+100 мВ | |||
|
РМТ 39DM, РМТ 39DA; РМТ 49DM, РМТ 49DA |
Напряжение |
0*10 В |
0*10 В |
0,2+10 В | |
|
РМТ 39DEX, РМТ 39DM, PMT39DA; РМТ 49DEX, РМТ 49DM, PMT49DA |
Сопротивление |
0+320 Ом |
0+320 Ом |
- | |
Примечания:
1 * - Одна единица последнего разряда, выраженная в процентах от диапазона измерений.
2 - За исключением поддиапазона -50+200 °C.
Пределы допускаемой основной приведенной погрешности по записи измеряемых ве
личин, %:
Предел допускаемой дополнительной погрешности РМТ, вызванной изменением температуры окружающего воздуха на 10 °C от нормальной плюс 20±5 °C, %:
- в части записи величины
- в части измерений
Питание РМТ осуществляется:
- от сети переменного тока с частотой, Гц:
и напряжением, В: от 187 до 242
Мощность, потребляемая от сети переменного тока при номинальном напряжении сети, В-A, не превышает для:
- РМТ 39А, РМТ 49А, РМТ 39D, РМТ 49D
- РМТ 39DEx, 49DEx, РМТ 39DM, 49DM, РМТ 39DA, 49DA
лист №5 всего листов 6 Габаритные размеры, мм, не более:
- передняя панель 144x144;
* монтажная глубина
- вырез в щите 138x138
Масса, кг, не более для:
- РМТ 39А, РМТ 49А, РМТ 39D, РМТ 49D
- РМТ 39DEx, 49DEX, РМТ 39DM, 49DM, РМТ 39DA, 49DA
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Рабочие условия эксплуатации:
- диапазон рабочих температур окружающего воздуха, °C: от плюс 4 до плюс 40,
от 0 до плюс 50, от 0 до плюс 60;
- относительная влажность при температуре 35 °C и ниже, %, не более 95
Маркировка взрывозащиты [Exia]IIC.
Знак утверждения типа
наносится на переднюю панель РМТ термотрансферным способом, на паспорта НКГЖ.411124.001ПС, НКГЖ.411124.001-02ПС, НКГЖ.411124.001-03ПС, НКГЖ.411124.001-04ПС, НКГЖ.411124.001-05ПС - типографским способом.
Комплектность
Комплектность РМТ приведена в таблице 4. Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Регистратор многоканальный технологический РМТ |
НКГЖ.411124.001 |
1 шт. |
Модифика-ция и исполнение в COOT-ветствиис заказом |
|
Комплект инструмента и принадлежностей |
НКГЖ.411914.00 |
1 компл. | |
|
Комплект программного обеспечения |
НКГЖ.411919.00 |
1 компл. | |
|
Паспорт |
НКГЖ.411124.001 ПС |
1 экз. |
Поверка
осуществляется в соответствии с разделами «Методика поверки» паспортов НКГЖ.411124.001ПС, НКГЖ.411124.001-02ПС, НКГЖ.411124.001-03ПС, НКГЖ.411124.001-04ПС, НКГЖ.411124.001-05ПС, согласованными ГЦИ ФГУП «ВНИИФТРИ» 12.02.2010 г. Основные средства поверки:
- калибратор-измеритель унифицированных сигналов ИКСУ-2000 диапазон воспроизведения силы постоянного тока: от 0 до 25 мА, ПГ: i^lO^-I+l) мкА; диапазоны воспроизведения напряжений от минус 10 до плюс 100 мВ и от 0 до плюс 12 В, ПГ: ±(7*10'5| Ц| +3) мкВ и ±3 мВ; диапазоны воспроизведения температур термопреобразователей сопротивления: от минус 200 до плюс 200 °C и от плюс 200 до плюс 600 °C, ПГ: ±0,03 °C и ±0,05 °C соответственно; диапазоны воспроизведения температур преобразователей термоэлектрических: от минус 210 до плюс 1300 °C и от минус 200 до плюс 600 °C, от 0 до плюс 1700 °C, от плюс 300 до плюс 1800 °C и от 0 до плюс 1200 °C, от плюс 1200 до плюс 2500 °C, ПГ: ±0,3 °C, ±1 °C,
±2 °C, ±2,5 °C соответственно.
Сведения о методиках (методах) измерений содержатся в паспортах НКГЖ.411124.001ПС,
НКГЖ.411124.001-02ПС, НКГЖ.411124.001-03ПС, НКГЖ.411124.001-04ПС, НКГЖ.411124.001-05ПС.
Нормативные документы
ГОСТ 9999-94 Межгосударственный стандарт. Электроизмерительные самопишущие приборы прямого действия и вспомогательные части к ним.
ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4226-011-13282997-04. Регистраторы многоканальные технологические РМТ. Технические условия.
