Преобразователи температуры измерительные беспроводные Rosemount 848T

Номер в ГРСИ РФ:	РБ 03 10 4678 11
Раздел:	Средства измерений температурных и теплофизических величин [10]
Производитель / заявитель:	«Emerson Process Management GmbH & Co. OHG», Германия

Скачать

Описание типа РБ 03 10 4678 11 [2011-10-24]

rb-03-10-4678-11_2011-10-24.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Преобразователи температуры измерительные беспроводные Rosemount 848Т (далее преобразователи) предназначены для преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических и милливольтовых устройств постоянного тока, а также приборов с унифицированным выходным сигналом 4-20 мА, в цифровой сигнал для передачи по интерфейсу FOUNDATION Fieldbus или по беспроводной линии связи (в том числе по протоколу Wireless HART).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 4678 11
Наименование	Преобразователи температуры измерительные беспроводные Rosemount 848T
Год регистрации	2011
Номер сертификата	7220
Дата регистрации	2011-06-30
Срок действия	2016-06-30
Получатель сертификата	фирма "Emerson Process Management GmbH & Co., OHG" (Германия (DE)) компании "Emerson Process Management", США (US)

Производитель / Заявитель

фирма "Emerson Process Management GmbH & Co., OHG" компании "Emerson Process Management"

Адрес: Frankenstrasse 21, D-63791 Karlstein

Контакты: +49(6188)992-0 / +49 (6188)992-112

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП. 2168-2011

Поверители

Скачать

Описание типа РБ 03 10 4678 11 [2011-10-24]

rb-03-10-4678-11_2011-10-24.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - системы сбора и обработки информации, управления распределенными объектами регулирования и управления технологическими процессами в химической, нефтехимической промышленности, энергетике и других областях хозяйственной деятельности.

Описание

Принцип действия преобразователей состоит в преобразовании выходного сигнала от соответствующих первичных преобразователей в цифровой сигнал, передаваемый на верхний уровень системы управления или систем отображения информации с помощью интерфейса FOUNDATION Fieldbus, или по беспроводной линии связи.

Преобразователь имеет четыре независимо конфигурируемых входа, к каждому из которых могут подключаться термопреобразователи сопротивления по двухпроводной, трехпроводной и четырехпроводной схемам, термопары (термоэлектрические преобразователи) и датчики с унифицированным выходным сигналом (4-20 мА). Также на каждом входе могут измеряться напряжение и активное сопротивление нагрузки.

Корпус преобразователя выполнен из алюминиевого сплава, на корпусе расположена антенна, предназначенная для приема и передачи радиосигнала.

Внешний вид преобразователя приведен на рисунке I.

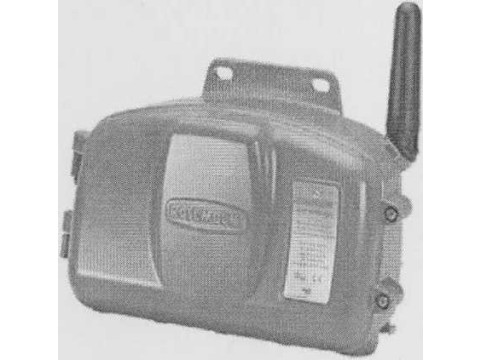

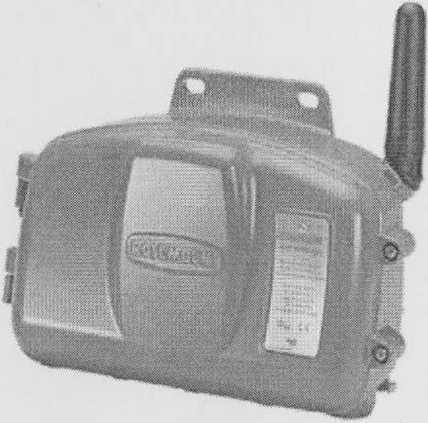

Рисунок 1 - Внешний вид преобразователя температуры измерительного беспроводного Rosemount 848Т

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Основные технические и метрологические характеристики представлены в таблицах 1 и 2.

Тип датчика *	Диапазон измеряемых температур, °C	Основная абсолютная погрешность, °C не более	Дополнительная абсолютная погрешность цифрового сигнала, вызванная изменением температуры окружающей среды на 1 °C **
Тип датчика *	Диапазон измеряемых температур, °C	Основная абсолютная погрешность, °C не более	± °C , не более	диапазон температур, °C
1	2	3	4	5
Pt 50 (а=0,00391)	от минус 200 до 550	±0,57	0,004	весь диапазон
Pt 100 (а =0,00391)	от минус 200 до 550	±0,28	0,002	весь диапазон
Pt 100 (а =0,00385)	от минус 200 до 850	±0,30	0,003	весь диапазон
Pt 200 (a=0,00385)	от минус 200 до 850	±0,54	0,004	весь диапазон
Pt 500 (а=0,00385)	от минус 200 до 850	±0,38	0,003	весь диапазон
Pt 1000 (а=0,00385)	от минус 200 до 300	±0,40	0,003	весь диапазон
Си 50 (а=0,00428)	от минус 185 до 200	±0,96	0,004	весь диапазон
Си 50 (а=0,00426)	от минус 50 до 200	±0,96	0,004	весь диапазон
Си 100 (а=0,00428)	от минус 185 до 200	±0,48	0,002	весь диапазон
Си 100 (а=0,00426)	от минус 50 до 200	±0,48	0,002	весь диапазон
тип В	от 100 до 300 от 301 до 1820	±6,0 ±1,54	0,014 0,032 - (0,0025% от (Т -300)) 0,054 - (0,0011% от (Т-100))	Т >1000 300< Т <1000 100< Т <300
тип Е	от минус 200 до 1000	±0,4	0,005 + (0,00043% от Т)	весь диапазон
ТИП J	от минус 180 до 760	±0,7	0,0054 + (0,00029% от Т) 0,0054 + (0,00025% от \| Т \|)	Т>0 Т<0
тип К	от минус 180 до 1372	±1,0	0,0061 + (0,00054% от Т) 0,0061 ± (0,0025% от \| Т \|)	Т>0 Т<0
тип N	от минус 200 до 1300	±1,0	0,0068 +(0,00036% от Т)	весь диапазон
тип R	от 0 до 1768	±1,5	0,016 0,023 -(0,0036% от Т)	Т >200 Т <200
тип S	от 0 до 1768	±1,4	0,016 0,023 - (0,0036% от Т)	Т >200 Т <200
тип Т	от минус 200 до 400	±0,7	0,0064 0,0064 - (0,0043% от \|	тан^^Ж>0

\ Республики Беларусь / 1 \Дли документа/ /г

Продолжение таблицы 1.

1	2-	3	4	5
Тип L	минус 200 до 800	±0,71	0,007 0,007 ± (0,003% от \| Т \|)	Т>0 Т<0
2- и 3- проводный омический вход	от 0 до 2000 Ом	±0,9 Ом	0,0084 Ом	весь диапазон
Милливольтный вход	от минус 10 до 100 мВ	±0,05 мВ	0,0005 мВ	весь диапазон
4-20 мА (Rosemount)	4-20 мА	±0,01 мА	0,0001 мА	весь диапазон
() - типы термопреобразователей сопротивения и термопар по СТБ ЕН 60751-2004/ГОСТ 6651-2009 и СТБ ГОСТ Р 8.585-2004 соответственно; (* ) - изменение температуры окружающей среды отсчитывается от 20 °C; Т - значение измеряемой температуры, °C

Таблица 2.

Наименование характеристики	Значение характеристики
Диапазон температуры окружающей среды при эксплуатации, °C	от минус 40 до 85
Диапазон температуры окружающей среды при хранении, °C	от минус 45 до 85
Время обновления показаний, с, не более	1,5
Напряжение питания пост, тока внешнего источника питания, В	от 12.0 до 42,4
Период передачи данных	от 4 секунд до 60 минут
Диапазон относительной влажности, %	0 до 99 % относительная влажность без образования конденсата
Дополнительная погрешность, вызванная изменением напряжения питания на 1 В, %, не более	±0,005
Не стабильность, не более	±0,1% или ±0,1 °C в зависимости от того какое показание больше: для ТС за 2 года, для ТП за 1 год
Электрическая прочность изоляции	500 В переменного тока
Степень защиты оболочки по ГОСТ 14254-96	IP 30, IP 66 (с защитным корпусом)

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

В комплект поставки входят:

1 Преобразователь

1 шт.

2 Руководство по эксплуатации

3 Методика поверки

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Emerson Process Management GmbH &Co., OHG" (Германия) компании "Emerson Process Management" (США);

СТБ ГОСТ P 8.585-2004 "Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования”;

ГОСТ 6651-2009 "Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний";

МРБ МП. 2168-2011 "Преобразователи температуры измерительные mount 848Т, Rosemount 648".

Заключение

Преобразователи температуры измерительные беспроводные Rosemount 848Т соответствуют требованиям технической документации фирмы "Emerson Process Management GmbH &Co., OHG" (Германия) компании "Emerson Process Management" (США).

Межповерочный интервал - не более 24 месяцев (для преобразователей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, д. 93

Тел. (017)-334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
