Хроматографы-масс-спектрометры Е2М
| Номер в ГРСИ РФ: | РБ 03 09 4680 11 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "Bruker Daltonik GmbH", Германия |
|
Описание типа РБ 03 09 4680 11 [2011-12-26]
rb-03-09-4680-11_2011-12-26.pdf
|
Скачать |
Хромато-масс-спектрометры Е2М предназначены для идентификации и количественного анализа химических примесей в воздухе, воде и почве при экологическом контроле, при мониторинге массовых мероприятий и в критических узлах инфраструктуры (метро, аэропорт, железнодорожные станции, административные здания и т.п.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4680 11 |
| Наименование | Хроматографы-масс-спектрометры Е2М |
| Год регистрации | 2011 |
| Номер сертификата | 7222 |
| Дата регистрации | 2011-06-30 |
| Срок действия | 2016-06-30 |
| Получатель сертификата | фирма "Bruker Daltonik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Bruker Daltonik GmbH"
Адрес: Leipzig
Контакты: +49(341)2431-30 / +49(341)2431-404
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2169-2011 |
Поверители
Скачать
|
Описание типа РБ 03 09 4680 11 [2011-12-26]
rb-03-09-4680-11_2011-12-26.pdf
|
Скачать |
Описание типа
Назначение
Хромато-масс-спектрометры Е2М предназначены для идентификации и количественного анализа химических примесей в воздухе, воде и почве при экологическом контроле, при мониторинге массовых мероприятий и в критических узлах инфраструктуры (метро, аэропорт, железнодорожные станции, административные здания и т.п.).
Область применения - экологический контроль, химическая, нефтехимическая и фармацевтическая промышленность, а также специализированные мобильные лаборатории химической защиты.
Описание
Принцип действия хромато-масс-спектрометров Е2М основан на ионизации молекулярных соединений и последующем определении масс ионов при помощи квадрупольного анализатора с целью идентификации химических веществ.
Хромато-масс-спектрометры могут использоваться как масс-спектрометр (MS) и газовый хроматограф с масс-спектрометром (GC MS).
Летучие компоненты из газообразных, жидких и твердых веществ вводятся в масс-спектрометр при помощи специального пробника с нагревающейся поверхностью, обеспечивающей установку температуры разогрева вещества до 240 °C и дискретностью 1 °C. Система программного обеспечения Е2М Analysis позволяет автоматизировать измерение масс ионов и идентификацию химических веществ в режиме однократного анализа и мониторинга.
Газовый хроматограф с масс-спектрометром (GC MS) обеспечивает более чувствительный анализ газообразных и жидких проб веществ с последующим их количественным определением.
Газообразные и жидкие пробы вещества могут вводиться в хромато-масс-спектрометр вручную.
Внешний вид хромато-масс-спектрометров Е2М приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложещ£*₽ч^айастоя-щего описания типа.
\ 'Средсл* /
\Дл»
2

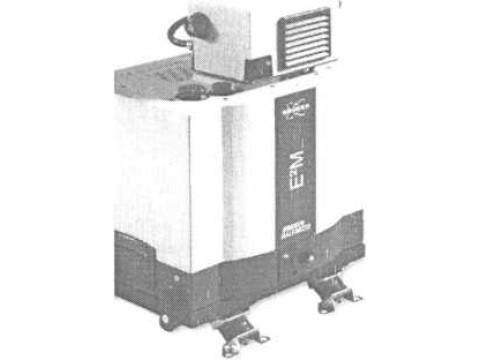

Рис. 1 Хромато-масс-спектрометры Е М
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики хромато-масс-спектрометров представлены в таблице 1.
|
Наименование характеристики |
Значение |
|
Диапазон регистрируемых масс, m/z |
от 1 до 520 |
|
Погрешность определения регистрируемых масс, m/z, не более |
0,3 |
|
Предел детектирования (по аргону), не менее |
1,5х107 |
|
ОСКО (по площади пика) для ручного ввода, %, не более (при комплектации с GS MS) |
20 |
|
ОСКО (по времени удерживания) для ручного ввода, %, не более (при комплектации с GS MS) |
4 |
|
Изменение выходного сигнала за 8 часов непрерывной работы, %, не более - по площади пика - по времени удерживания (при комплектации с GS MS, ручной ввод) |
20 4 |
|
Габаритные размеры, мм, не более |
436x368x442 |
|
Масса, кг, не более |
37 |
|
Напряжение питания, В |
от 18 до 32 |
|
Диапазон рабочих температур, °C |
от 5до 45 |
|
Относительная влажность окружающего воздуха при 25 °C, % |
от 0 до 95 |
|
Температура хранения, °C |
от минус 15 до плюс 50 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию хромато-масс-спектрометров Е2М.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
- масс-спектрометр (MS) или газовый хроматограф с масс-спектрометром (GC MS).
- комплект инструментов;
- руководство по эксплуатации;
- методика поверки МРБ МП 2169-2011;
- программное обеспечение Е2М Analysis.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Bruker Daltonik GmbH" (Германия).
Методика поверки МРБ МП 2169-20 П"Хромато-масс-спектрометрометры Е2М . Методика поверки".
Заключение
Хромато-масс-спектрометрометры Е2М соответствуют технической документации фирмы-изготовителя.
Межповерочный интервал — не более 12 месяцев (для хромато-масс-спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
