Спектрометры рентгенофлуоресцентные серии XGT
| Номер в ГРСИ РФ: | РБ 03 09 4729 11 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "HORIBA ABX SAS", Франция |
|
Описание типа РБ 03 09 4729 11 [2011-12-26]
rb-03-09-4729-11_2011-12-26.pdf
|
Скачать |
Спектрометры рентгенофлуоресцентные серии XGT (далее спектрометры) предназначены для определения содержания элементов, входящих в состав твердых и жидких веществ, порошков, пленок и материалов и визуализации исследуемой области образца.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4729 11 |
| Наименование | Спектрометры рентгенофлуоресцентные серии XGT |
| Год регистрации | 2011 |
| Номер сертификата | 7350 |
| Дата регистрации | 2011-08-30 |
| Срок действия | 2016-08-30 |
| Получатель сертификата | фирма "HORIBA", Япония (JP) |
Производитель / Заявитель
фирма "HORIBA"
Адрес: Miyanohigashi, Kisshoin, Manami-ku, Kioto, Japan 601
Контакты: +81-(75)-313-81-23 / +81-(75)-321-57-25
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2182-2011 |
Поверители
Скачать
|
Описание типа РБ 03 09 4729 11 [2011-12-26]
rb-03-09-4729-11_2011-12-26.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные серии XGT (далее спектрометры) предназначены для определения содержания элементов, входящих в состав твердых и жидких веществ, порошков, пленок и материалов и визуализации исследуемой области образца.
Область применения - криминалистика, металлургия, геология, биология, идентификация неизвестных материалов, геммология, фармакология, электронная и другие отрасли хозяйственной деятельности, а также научно-исследовательские лаборатории и лаборатории контроля качества.
Описание
Спектрометры рентгенофлуоресцентные серии XGT представляют собой напольные стационарные автоматизированные лабораторные приборы с отдельно устанавливаемым компьютером и принтером.
Принцип действия спектрометров основан на энергодисперсионном методе анализа характеристического рентгеновского излучения.
Спектрометр состоит из источника рентгеновского излучения, устройства для установки исследуемых образцов, приемника вторичного излучения, электронных блоков, системы визуализации исследуемой области образца в различных областях спектра и оптического микроскопа.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка (максимальные значения напряжения и тока - 50 кВ и 1 мА; материал анода - родий), а в качестве приемника - детектор на основе сверхчистого кремния (технология Xerophy®). Для формирования пучка рентгеновского излучения различных диаметров после трубки устанавливаются вторичные фильтры диаметром от 0,01 до 3,0 мм.
Спектрометр оснащен вакуумной системой для откачки камеры для образцов. Управление процессом измерения осуществляется при помощи внешнего персонального компьютера с помоналичием набор фильтров для количественного определения элементов Pb, Hg, Cd, Cr, Br (WEER/RoSH анализа), наличием вакуумной камеры для образца и детектора SDD.
щыо специального программного комплекса.
Спектрометры выпускаются в следующих модификациях: XGT-1000WRj^ XGT-5000, XGT-5000WR, XGT-5200, XGT-5200WR, XGT-5700WR, XGT-7000V, KG дификации отличаются диаметром вторичных фильтров для формирования рентгеш
ста н,
iV.
.R,
Место нанесения знака поверки (клейма-наклейки) указано в Приложении Л.
Внешний вид спектрометров приведен на рисунках 1-3.

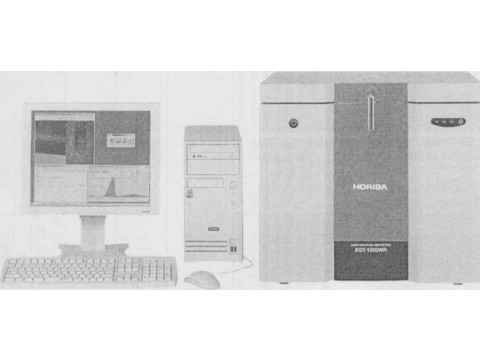

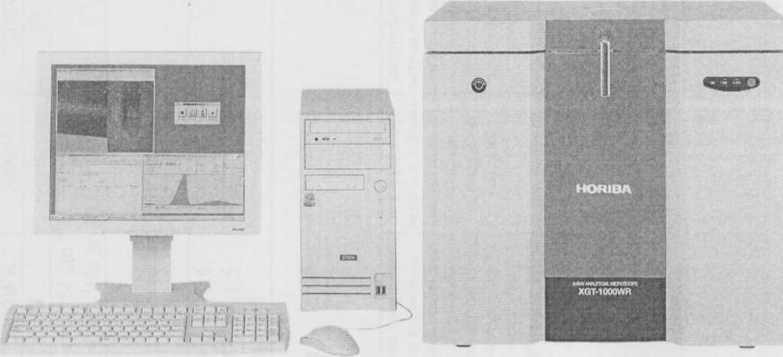

Рисунок 1 - Внешний вид спектрометра XGT-1000WR

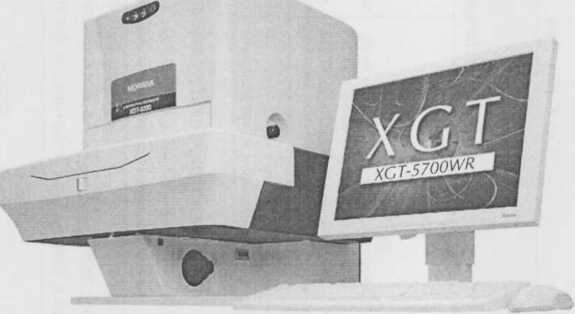

Рисунок 2 - Внешний вид спектрометра XGT-5700WR

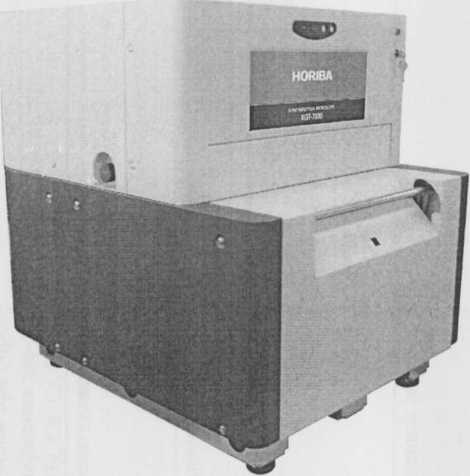

Рисунок 3 - Внешний вид спектрометра XGT-7000
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики | ||||||||
|
1000WR |
1700WR |
5000 |
5000WR |
5200 |
5200WR |
5700WR |
7000V |
7200V | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Диапазон измеряемых элементов |
для трубок с диаметром первичного фильтра от 1,2 до 3 мм - от i4Si до 92U для трубок с диаметром первичного фильтра от 0,01 до 0,4 мм - от 1,Na до 92U | ||||||||
|
Относительная погрешность измерения массовой доли элементов |
±20 % | ||||||||
|
СКО, %, не более при определении содержания элементов Pb, Hg, Cd, Сг, Вт |
для трубок с диаметром первичного фильтра от 1,2 до 3 мм - 0,6 для трубок с диаметром первичного фильтра от 0,1 до 0,4 мм - 1,5 для трубки с диаметром первичного фильтра 0,01 мм - 3,0 | ||||||||
|
Г енератор рентгеновского излучения |
Рентгеновская трубка, родиевый (Rh) анод Напряжение на трубке: 50 кВ, 30 кВ или 15 кВ Ток трубки: от 0,02 мА до 1,0 мА | ||||||||
|
Диаметр первичного фильтра |
1,2 мм с первичным фильтром дтя WEER/RoSH анализа, опционно можно добавить трубку ОД мм |
3 мм с первичным и вторичным фильтрами для WEER/RoSH анализа, опционно можно добавить трубку 1.2 или ОД мм с первичным фильтром дтя WEER/RoSH анализа |
1,2 мм без первичных фильтров для WEER/RoSH анализа, опционно можно добавить трубку ОД мм |
1,2 мм с первичным фильтром для WEER/RoSH анализа, опционно вторая трубка с диаметром в диапазоне 0,1 или 0,01мм |
1,2 мм без первичных фильтров дтя WEER/RoSH анализа, опционно можно добавил. трубку 0,1 мм (SSD детектор) |
1,2 мм с первичным фильтром для WEER/RoSH анализа, опционно вторая трубка с диаметром в диапазоне ОД или 0,01мм (SSD детектор) |
3 мм с первичным и вторичным фильтрами для WEER/RoSH анализа, опционно вторая трубка 1,2 или 0,1 мм с первичным фильтром для WEER/RoSH анализа |
две трубки диаметром в диапазоне от 1,2 мм до 0,01 мм (с вакуумной камерой) |
две трубки диаметром в диапазоне от 1,2 мм до 0,01 мм (с вакуумной камерой и SSD детектор) |
|
Пространственное разрешение |
Соответствует диаметру первичного фильтра | ||||||||
|
Размер анализируемого образца ШхДхВ, мм, не более: |
460 х 360 х 150 |
350x400x40 |
350 х 365 х 80 | ||||||
|
/[ий??5зон^аниро ван ия ЙШйвд wm ; Ул/ |
256 х 256 100х 100 2 | ||||||||
|
Наименование характеристики |
Значение характеристики | ||||||||
|
1000WR |
1700WR |
5000 |
5000WR |
5200 |
5200WR |
5700WR |
7000V |
7200V | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
750 610 500 |
833 680 670 |
900 700 800 | ||||||
|
Масса, кг, не более |
200 |
280 |
270 | ||||||
|
Условия эксплуатации: | |||||||||
|
-напряжение электросети, В |
100/120/220/240 ±10% | ||||||||
|
- частота, Гц |
50/60 | ||||||||
|
- потребляемая мощность, В А, не более |
1 300 |
1 800 | |||||||
|
- температура окружающей среды, °C |
10-35 | ||||||||
|
- относительная влажность, % |
max 80 (от 10°С до 31°С), линейно уменьшаясь до 50 при температуре от 31°С до 35°С | ||||||||
Примечание. Приборы с маркировкой WR имеют набор фильтров для количественного определения элементов Pb, Hg, Cd, Cr, Br (WEER/RoSH анализа) приборы без маркировки WR используются для качественного анализа проб.
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки представлена в таблице 3. Таблица 3.
|
Наименование |
Количество |
Примечание |
|
Анализатор |
1 шт. |
- |
|
Руководство по эксплуатации |
1 шт |
- |
|
Комплект инструментов и расходных материалов |
1 шт |
- |
|
Методика поверки |
1 шт |
по требованию заказчика |
|
Компьютер |
1 шт |
- |
Программное обеспечение |
1 шт |
- |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- Техническая документация фирмы "HORIBA” (Япония);
- СанПиН 2.6.1.8-8-2002 «Основные санитарные правила обеспечения радиационной безопасности (ОСП-2002)»;
- СанПиН 2.6.1.13-13-2005 «Гигиенические требования к устройству и эксплуатации источников, генерирующих низкоэнергетическое рентгеновское излучение»;
- МРБ МП 2182-2011 «Спектрометры рентгенофлуоресцентные серии XGT. Методика поверки».
Заключение
Спектрометры рентгенофлуоресцентные типа XGT соответствуют требованиям технической документации фирмы "HORIBA” (Япония).
Межповерочный интервал - не более 12 месяцев (для анализаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № ВY/112 02.1.0.0025.
