Трансформаторы напряжения измерительные серии TJO7

Назначение

Трансформаторы напряжения измерительные серии TJO7 (далее трансформаторы) предназначены для преобразования электрического напряжения и передачи сигнала измерительной информации средствам измерений, системам защиты, автоматики, сигнализации в электрических сетях до 35 кВ, переменного тока 50 Гц. Предназначены для работы на открытом воздухе в условиях умеренно-холодного климата.

Описание

Трансформаторы напряжения измерительные серии TJO 7 однофазные, индуктивные с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.

Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы могут иметь от одной до трех вторичных обмоток, смонтированных на едином сердечнике. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора, на котором имеется клемма для заземления с винтом М8. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.

Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения с помощью стандартных измерительных приборов.

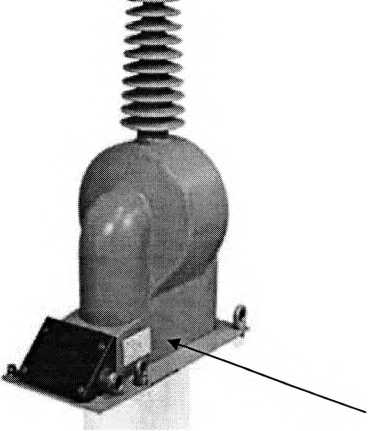

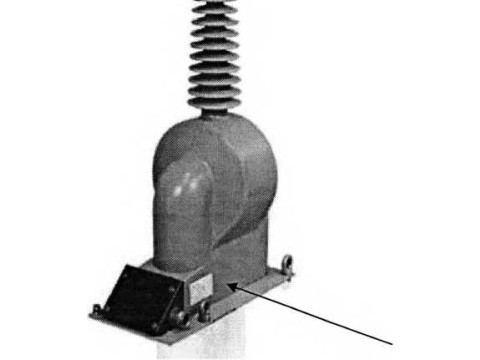

Внешний вид трансформатора напряжения TJO 7 и место нанесения клейма-наклейки приведены на рис. 1

Для документов,

Рис. 1

место нанесения клейма-наклейки

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наибольшие рабочие напряжения, кВ.................................... 24; 30; 40,5;

Номинальные первичные напряжения, кВ..............20Л/3; 22/^3; 27/^3; 35/^3;

Номинальные вторичные напряжения, В:

- измерительных обмоток.................................ЮОЛУЗ; 110/V3; 220/^3;

- дополнительных обмоток..................................100/3; 110/3; 220/3;

Классы точности/ вторичные нагрузки, ВА:

- измерительных обмоток.................................0,2/10; 15; 25; 30; 50;

.......................0,5/10; 15; 25; 30; 50; 75; 100; 150; ......... 1,0/10; 15; 25; 30; 50; 75; 100; 150; 200; 200; ............3,0/10; 15; 25; 30; 50; 75; 100; 150; 200; 300;

- защитных обмоток...................ЗР/10; 15; 25; 30; 50; 75; 100; 150; 200;

- дополнительных обмоток......... 6Р/ 10; 15; 25; 30; 50; 75; 100; 150; 200;

Предельная мощность, В А

Номинальная частота, Гц

Габаритные размеры, не более, мм............          ................680x450x250;

Масса, не более, кг

Средняя наработка до отказа, ч...................................................1600000.

Климатическое исполнение УХЛ1 по ГОСТ 15150-69 в диапазоне от -60 до 55 °C.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом штемпелевания (шелкографии, наклейки), а также на титульный лист руководство по эксплуатации типографским способом (методом офсетной печати).

Государсгосиный реестр средств измерений Республики Беларусь

Комплектность

- трансформатор напряжения TJO 7 -1 шт.

- паспорт                               -1 экз.

- сертификат о штучных испытаниях - 1шт.

- инструкция по эксплуатации - 1экз. на 5шт.

- упаковка                         -1шт.

Нормативные документы

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия" (МЭК 60044-2; 1997)

Заключение

Трансформаторы напряжения измерительные серии TJO 7 соответствуют требованиям ГОСТ 1983-2001 (МЭК 60044-2; 1997) и документации фирмы "ABB Sp. z о.о.", Польша.
