Трансформаторы тока ТБМО-110 УХЛ1
| Номер в ГРСИ РФ: | РБ 03 13 4481 11 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Раменский электротехнический завод Энергия", г. Раменское, Московская обл. |
Трансформаторы тока ТБМО-110 УХЛ1 предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты напряжением 110 кВ с глухо заземленной нейтралью:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4481 11 |
| Наименование | Трансформаторы тока ТБМО-110 УХЛ1 |
| Год регистрации | 2011 |
| Номер сертификата | 7291 |
| Дата регистрации | 2011-07-01 |
| Срок действия | 2016-02-09 |
| Получатель сертификата | ОАО РЭТЗ "Энергия", г. Раменское Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
ОАО РЭТЗ "Энергия"
Адрес: ул. Левашова, 21, г. Раменское Московской обл., 140105
Контакты: (496 46) 3 39 41 / (496 46) 7 96 79
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003 |
| Признание поверки | Первичная при выпуске из производства: Менделеевский ЦСМС (номер реестра - №048, шифр поверительного клейма - ТТ)(НТК №06-11). |
Поверители
Скачать
|
Описание типа РБ 03 13 4481 11 [2010-11-29]
rb-03-13-4481-11_2010-11-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4481 11 [2011-10-20]
rb-03-13-4481-11_2011-10-20.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТБМО-110 УХЛ1 предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты напряжением 110 кВ с глухо заземленной нейтралью:
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

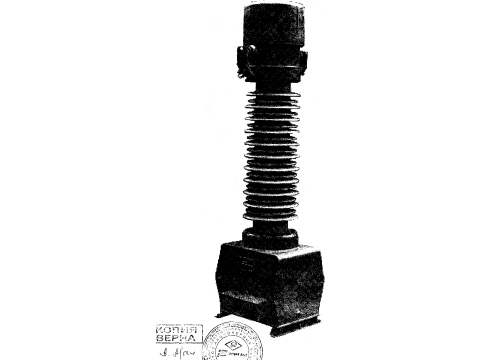

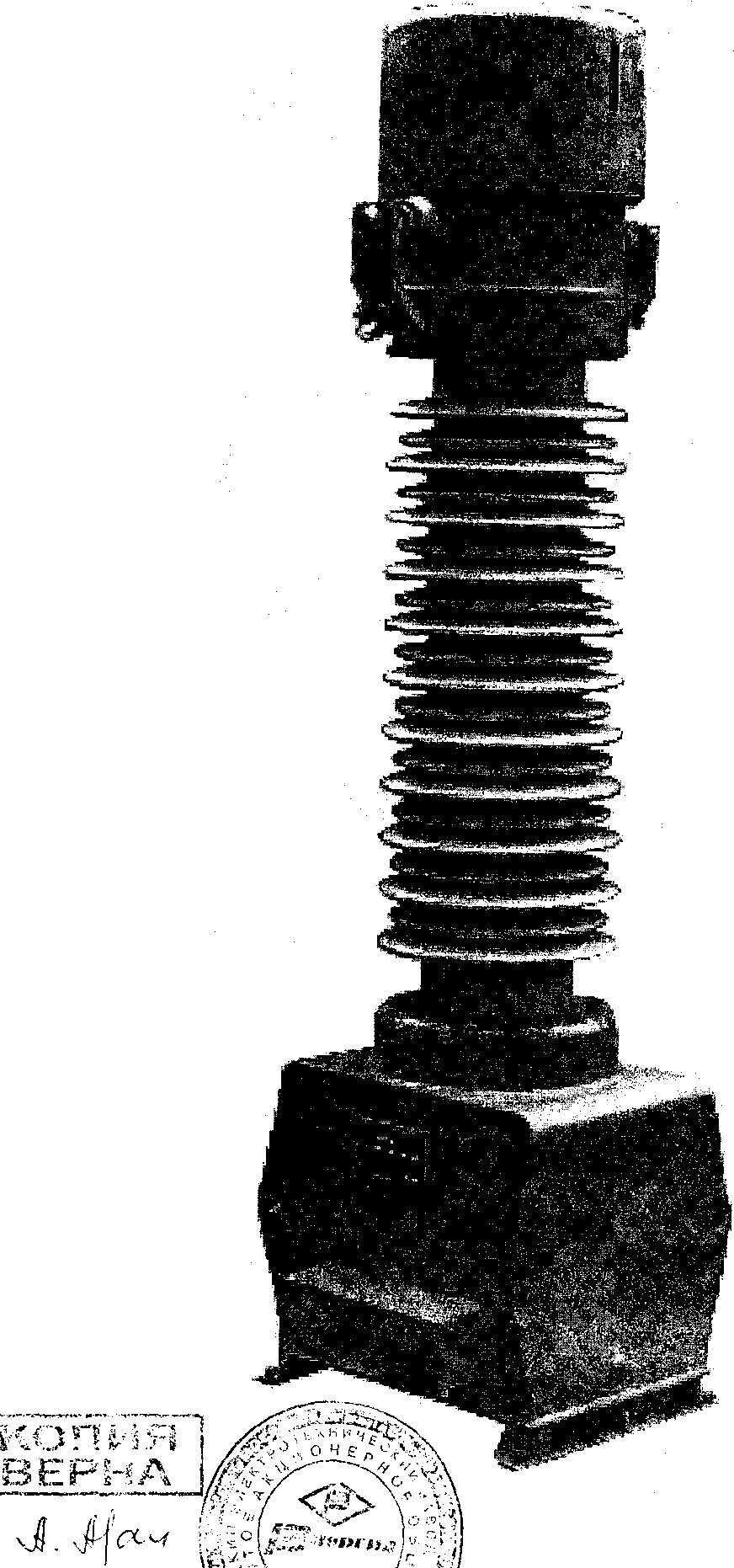

Трансформаторы тока ТБМО-110 УХЛ1 - маслонаполненные с бумажной изоляцией, опорные. Трансформатор имеет одноступенчатую конструкцию. Он состоит из активной части, помещенной в металлический корпус с трансформаторным маслом марки ГК. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.
Трансформаторы имеют две измерительные и три защитные вторичные обмотки на различные нагрузки и классы точности.
Первичная обмотка - цельносварная алюминиевая без переключателя числа витков. Вторичные обмотки выполнены из медного провода. Измерительная обмотка №1 предназначена для коммерческого учета электроэнергии в системе АСКУЭ, обмотка №2 служит для измерений, обмотки №3, №4, №5 - для защиты. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Выводы вторичных обмоток подключены к клеммам контактной коробки на корпусе трансформатора. Коробка пломбируется для предотвращения несанкционированного доступа. На корпусе трансформатора расположена табличка с техническими данными.
Трансформаторы относятся к невосстанавливаемым, однофункциональным изделиям.
Технические характеристики
|
Характеристика |
Значение | ||
|
обмотка №1 |
обмотка №2 |
обмотки №3, №4, №5 | |
|
Номинальное напряжение, кВ |
110 | ||
|
Наибольшее рабочее напряжение, кВ |
126 | ||
|
Номинальная частота напряжения сети, Гц |
50 | ||
|
Номинальные коэффициенты трансформации, А/А |
50/1,75/1, 100/1, 150/1, 200/1,300/1, 400/1,600/1 |
150/5,200/5, 300/5,600/5, 800/5, 1000/5, 1200/5 |
150/5,200/5, 300/5,600/5, 750/5, 800/5, 1000/5,1200/5 |
|
Номинальный вторичный ток, А |
1 |
5 |
5 |
|
Номинальная вторичная нагрузка, ВА: - вторичных обмоток для измерений и учета - вторичных обмоток для защиты |
2 |
20 |
30 |
|
Класс точности: - вторичных обмоток для измерений и учета - вторичных обмоток для защиты |
0,2S |
0,5; 0,5S |
5Р |
|
Номинальная предельная кратность вторичных обмоток для защиты, не менее |
- |
- |
20 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более |
10 |
15 |
- |
|
Габаритные размеры, мм, (длинах ширина х высота) |
627x618x2125 | ||
|
Масса, не более, кг |
405 | ||
|
Установленный полный срок службы, лет |
30 | ||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 | ||
Знак утверждения типа
Знак утверждения типа наносится электрографическим методом на табличку < техническими данными на корпусе трансформатора и типографским способом на титульньк листы руководства по эксплуатации и паспорта.
ч
Л
н и ч г о н £ п
Комплектность
Трансформатор
Руководство по эксплуатации и паспорт
Поверка
Осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Мё ка поверки/*'
Средства поверки: трансформатор тока эталонный двухступенчатый (кл. т. 0,05'
прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ИРФУ.671214.034 РЭ.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента .и угла масштабного преобразования синусоидального тока.
3, ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4, ТУ 3414-024-11703970-03 Трансформаторы тока типа ТБМО. Технические условия.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»);
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
