Трансформаторы тока ТОЛ-СЭЩ-10
| Номер в ГРСИ РФ: | РБ 03 13 3355 11 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО «ГК «Электрощит» - ТМ Самара», г. Самара |
|
Описание типа РБ 03 13 3355 11 [2012-07-25]
rb-03-13-3355-11_2012-07-25.pdf
|
Скачать |
Трансформаторы тока ТОЛ-СЭЩ-10 предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в сборные камеры одностороннего обслуживания (КСО). Обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3355 11 |
| Наименование | Трансформаторы тока ТОЛ-СЭЩ-10 |
| Год регистрации | 2011 |
| Номер сертификата | 7527 |
| Дата регистрации | 2011-12-01 |
| Срок действия | 2016-08-29 |
| Получатель сертификата | ЗАО "Группа компаний "Электрощит"-ТМ Самара", г. Самара, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "ГРУППА КОМПАНИЙ "Электрощит"-ТМ Самара"
Адрес: 443048, г. Самара, п. Красная Глинка
Контакты: (846) 276-27-77 / (846) 276-39-77
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: Самарский ЦСМС (номер реестра-№009, шифр поверительного клейма- БЯ)(НТК №05-07). Первичная при выпуске из производства: ЗАО "Группа компаний "Электрощит"-ТМ Самара" (номер реестра - №1246, шифр поверительного клейма-ВДХ)(НТК №11-11). |
Поверители
Скачать
|
Описание типа РБ 03 13 3355 11 [2012-07-25]
rb-03-13-3355-11_2012-07-25.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТОЛ-СЭЩ-10 предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в сборные камеры одностороннего обслуживания (КСО). Обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.
Описание

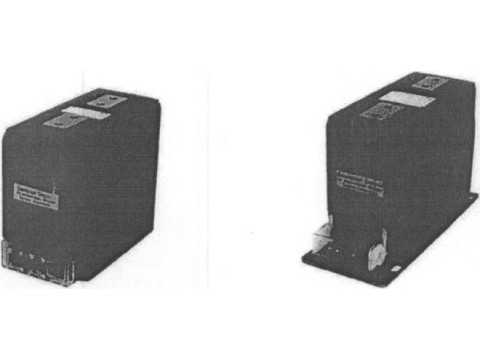

Принцип действия трансформаторов тока основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока ТОЛ-СЭЩ-10 выполнены в виде опорной конструкции в двух основных вариантах исполнения: трансформаторы без металлического основания и с металлическим основанием (см. рис).
Корпус трансформаторов выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Все исполнения трансформаторов тока ТОЛ-СЭЩ-10 изготавливаются как с изолирующими барьерами из эпоксидного компаунда, расположенными в верхней части трансформаторов со стороны первичных выводов, так и без них.
Первичная обмотка трансформаторов - многовитковая или одновитковая. Выводы первичной обмотки расположены на верхней поверхности трансформаторов, подключение токоведущих шин осуществляется к контактным выводам с помощью болтов Ml2. Вторичные обмотки расположены каждая на отдельном магнитопроводе. Трансформаторы имеют до четырех вторичных обмоток, что позволяет обеспечить от одного до четырех коэффициентов трансформации. Выводы вторичных обмоток расположены в нижней части трансформаторов и имеют пять вариантов исполнения. Применяются крышки из изоляционного материала с возможностью пломбирования для предот несанкционированного доступа.
Рабочее положение трансформатор^# про анстве - любое.
опи5»
г
ЮрИДИЧС .KOi ) ела« ЕреминаЛ.А.
Технические характеристики
Основные метрологические к технические характеристики трансформаторов тока ТОЛ-СЭЩ-10 приведены в таблице.
|
Наименование параметра |
Значение параметра |
|
1 Номинальное напряжение, кВ |
10 |
|
2 Наибольшее рабочее напряжение, кВ |
12 |
|
3 Номинальный первичный ток, А |
5, 10. 15,20,30,40,50, 75,80, 100,150,200,300,400,600,750,800, 1000,1200,1500,2000,2500,3000 |
|
4 Номинальный вторичный ток, А |
1,5 |
|
5 Номинальная частота, Гц |
50,60 |
|
6 Число вторичных обмоток, не более |
4 |
|
7 Номинальные вторичные нагрузки: обмотки для измерения с коэффициентом мощности coscp - 0,8 В*А: , с коэффициентом мощности coscp ~ 1 В*А: : обмотки для защиты | с коэффициентом МОЩНОСТИ СО8ф = 0,8 В’А |
5; 10* I; 2; 2,5* 15* |
|
§ 8 Номинальный класс точности: \ для измерений и учета для защиты |
0,2S; 0,2; 0,5S; 0,5; I 5Р или ЮР |
|
9 Номинальная предельная кратность Кис», вторичной обмотки для защиты, не менее |
10* |
|
10 Номинальный коэффициент безопасности приборов К&яш вторичной обмотки для измерений, не более |
10* (13* для 2500,3000 А при номинальной нагрузке 10 В'А) |
|
11 Ток односекундной термической стойкости, кА |
0,5-51 |
|
12 Ток электродинамической стойкости, кА |
1,25-128 |
|
13 Масса, кг, не более |
46 |
|
14 Габаритные размеры, мм, (длинах ширинах высота), не более |
347x148x247 405x148x243 465x148x243 266,5x180x247 312,5x180x247 388,5x180x247 |
|
15 Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2иТ2 |
Примечание.* * Значения номинальных параметров уточняется при заказе.
лк утверждения типа
Знак утверждения рографским способом.
рмялектность средства измерений
Трансформатор тока - 1 шт.;
Паспорт -1 экз.;
Руководство по эксплуатации - I экз.
является по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки». Основные еа поверки:
- Трансформатор тока лабораторный ТЛЛ-35,3000/5А, к.т.0,05.
- Прибор сравнения КТ-01, пределы токовой погрешности ±(0,001±0,03хА) %; пределы угловой погрешности ±(0,1±0,05хА) мин; где А - значение измеряемой погрешности.
пня о методиках (методах) измерений
/Сведения приведены в руководстве по эксплуатации «Трансформаторы тока ta-io»'
вйтяые документы, устанавливающие требования к
Бнаторам тока ТОЛ-СЭЩ-Ю
IJOCT 7746-2001 «Трансформаторы тока. Общие технические условия».
ВГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
рЩяцяя яо областям применения в сфере государственного регулирования Шння единства измерений
■Ж?..-
Крансформаторы тока ТОЛ-СЭЩ-Ю в соответствии с частью 3 Федерального закона Ещеченин единства измерений» № 102-ФЗ от 26.06.2008 г. могут применяться при:
- осуществлении торговли и товарообменных операций... (п.7, ч. 3, ст. 1);
- выполнении работ по оценке соответствия промышленной продукции и продукции видов, а также иных объектов установленным законодательством Российской щии обязательным требованиям (п.14, ч. 3, ст. I).
житель
ЗАО «Группа компаний «Электрощит»- ТМ Самара».
Адрес: пос. Красная Глинка, корпус Заводоуправления ОАО «Электрощит», г. Самара, . Телефон: (846) 950-91-71,950-95-01, факс (846) 950-08-00
E-mail: info@redclav.samara.nj
втельный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: Н9361, Москва, Г-361, ул. Озер^!*^.
Телефон: (495) 437 55 77, факс 5<Уб^^<ра1к ofTxe@vni ims.ru
ъ Руководителя Федеральною* *
ta по техническому званию и метрологии
Е.Р. Петросян
ридического
Еремина Л.А
