Трансформаторы тока измерительные серий ТС, ТСН, ТА, ТМ, ТW, TP
| Номер в ГРСИ РФ: | РБ 03 13 4788 11 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Circutor S.A.", Испания |
|
Описание типа РБ 03 13 4788 11 [2012-11-21]
rb-03-13-4788-11_2012-11-21.pdf
|
Скачать |
Трансформаторы тока измерительные серий ТС, ТСН, ТА, ТМ, TW, ТР (далее -трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и (или) управления, а также приборам и системам учета электроэнергии в электросетях переменного тока промышленной частоты для целей учета электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4788 11 |
| Наименование | Трансформаторы тока измерительные серий ТС, ТСН, ТА, ТМ, ТW, TP |
| Год регистрации | 2011 |
| Номер сертификата | 7533 |
| Дата регистрации | 2011-12-27 |
| Срок действия | 2016-12-27 |
| Получатель сертификата | фирма "СIRCUTOR S.A.", Испания (ES) |
Производитель / Заявитель
фирма "CIRCUTOR S.A."
Адрес: Vial Sant Jordi s/n 08232 Viladecavalls (Barcelona)
Контакты: +34 937 452 900 / +34 937 452 914 / central@circutor.es
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003 |
Поверители
Скачать
|
Описание типа РБ 03 13 4788 11 [2012-11-21]
rb-03-13-4788-11_2012-11-21.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные серий ТС, ТСН, ТА, ТМ, TW, ТР (далее -трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и (или) управления, а также приборам и системам учета электроэнергии в электросетях переменного тока промышленной частоты для целей учета электроэнергии.
Описание
Трансформаторы серий ТС, ТСН, ТА, TW модификации ТС 4; ТС 5; ТС 5,2; ТС
6,2; ТС 6; ТС 8,3; ТС 8; ТС 10;’ТС 12; ТСН 6,2; ТСН 6; ТСН 8; ТСН 10;ТСН 12; ТА 400; ТА 500; ТА 600; ТА 210; TW 25; TW 25М по конструкции относятся к трансформаторам с неразборным сердечником. Первичной обмоткой служит кабель или шина, пропущенная в окно трансформатора. Первичная обмотка пропускается в окно трансформатора при монтаже, за исключением модификации ТА-210, которая поставляется с заранее пропущенным в окно отрезком шины, снабженным болтовыми соединениями для подключения к электросети с измеряемым током. Модификация TW 25М имеет 6 номинальных диапазонов измерения определяемых подключением к вторичной обмотке через выбранные клеммы. Выводы вторичных обмоток подключены к клеммникам, закрепленным в корпусе трансформатора.
Трансформаторы серии ТМ модификации ТМ45 представляют собой магнитопровод с первичной и вторичной обмотками, заключенные в пластмассовый изолирующий корпус. Выводы первичной и вторичной обмоток подключены к клеммным винтовым зажимам размещенным по краям корпуса трансформатора.
Трансформаторы серии ТР модификаций TP-23; TP-58; TP-88; ТР-812;
ТР-816 представляют собой конструкцию с разъемным сердечником их конструкция позволяет вести монтаж без отсоединения шин. Первичщуь^моткой служит шина, пропущенная в окно трансформатора. Выводы btoo0^^W)tkh подключены к клеммникам, закрепленным в корпусе трансформатора;
Трансформаторы заключены в изолирующий пластмассовый корпус. Модификации трансформаторов различаются диапазоном первичного и вторичного тока, классом точности, электрической мощностью, получаемой на выходе, размерами и формой проходных окон, а также габаритными размерами. Выводы обмоток подключены к клеммникам, закрепленным в корпусе трансформатора. Клеммники имеют крышки для пломбирования с целью ограничения доступа к измерительной цепи.
Внешний вид трансформаторов приведен на рисунках 1-6, место нанесения знака поверки (клейма-наклейки) приведено на рисунках А.1- А.З в приложении А.

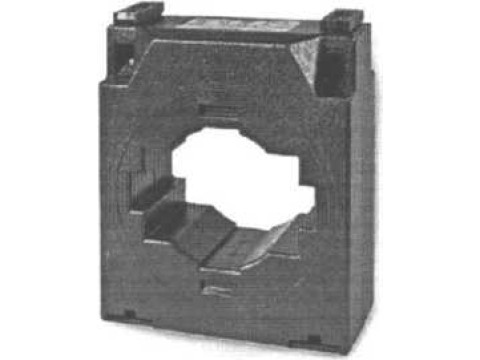

Рисунок 1-Трансформатор тока измерительный серий ТС; ТСН
Рисунок 2-Трансформатор тока измерительный серии ТА
Рисунок 3-Трансформатор тока измерительный серии (модификация ТА210)
Рисунок 4-Трансформатор тока измерительный серии ТР
Рисунок 5-Трансформатор тока измерительный серии ТМ
Рисунок 6-Трансформатор тока измерительный серии TW
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 __
|
Серия трансформатора |
ТС |
ТСН |
ТА |
ТМ |
TW |
ТР |
|
Наибольшее рабочее напряжение, кВ |
0,72 кВ |
0,72 кВ |
0,72 кВ |
0,72 кВ |
0,72 кВ |
0,72 кВ |
|
Испытательное напряжение изоляции |
3,0 кВ |
3,0 кВ |
3,0 кВ |
3,0 кВ |
3,0 кВ |
3,0 кВ |
|
Номинальная частота переменного тока, Гц |
50 |
50 |
50 |
50 |
50 |
50 |
|
Номинальный первичный ток, А |
100- 5000 |
100-4000 |
750 - 5000 |
5-50 |
100-300 |
100- 5000 |
|
Номинальный вторичный ток, А |
1 или 5 |
5 |
5 |
5 |
5 |
1 или 5 |
|
Количество вторичных обмоток |
1 |
1 |
1 |
1 |
1;б |
1 |
|
Класс точности по ГОСТ 7746-2001 (МЭК 44-1:1996) |
0,5; 1;3 |
0,2S; 0,2; 0,5S |
0,5; 1; 3 |
0,5; 1; 3 |
0,5; 1; 3 |
0,5; 1; 3 |
|
Номинальная вторичная нагрузка, ВА |
1,5-60 |
1-30 |
15-80 |
2,5- 7 |
Тг^\ ________Ц___|Г-С,Г*|СС1Я'1И |
’ и |
Беларусь
продолжение таблицы 1
|
Номинальный коэффициент безопасности приборов |
5 |
5 |
5 |
5 |
5 |
5 |
|
Ток термической стойкости (1т), А |
601н |
601н |
601н |
601н |
601н |
601н |
|
Ток электродинамической стойкости (1д), А |
2,51т |
2,51т |
2,51т |
2,51т |
2,51т |
2,51т |
|
Диапазон температур жружающего воздуха, °C |
от -10 до 50 |
от -10 до 50 |
от -10 до 50 |
от -10 до 50 |
от -10 до 50 |
от -10 до 50 |
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора и на паспорт типографским способом.
Комплектность
- трансформатор тока - 1 шт.
- крепёжные элементы - 1 компл.
- крышка пломбировочная - 1 шт.
- паспорт - 1 экз.
- упаковка - 1 шт.
Нормативные документы
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия" (МЭК 44-1:1996)
ГОСТ 8.217-2003 "Государственная система обеспечения единства измерений.
Трансформаторы тока. Методика поверки."
Заключение
Трансформаторы тока измерительные серий ТС, ТСН, ТА, ТМ, TW, ТР (модификации ТС 4; ТС 5; ТС 5,2; ТС 6,2; ТС 6; ТС 8,3; ТС 8; ТС 10; ТС 12; ТСН 6,2; ТСН 6; ТСН 8; ТСН 10;ТСН 12; ТА 400; ТА 500; ТА 600; ТА 210; TW 25; TW 25М) соответствуют требованиям ГОСТ 7746-2001 (МЭК 60044-1; 1996) и документации фирмы «CIRCUTOR S.A.», Испания.
Межповерочный интервал - 48 месяцев.
Государственные приёмочные испытания проведены Республиканским унитарным предприятием «Гомельский центр стандартизации, метрологии и сертификации».
Адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел ./факс 68-44-00, 68-44-01.
Электронный адрес: mail@gomelcsms.by
Аттестат аккредитации № BY 112 02.6.0.0002.
