Трансформаторы тока измерительные серии TPO (модификации TPO7, TPO6)

Назначение

Трансформаторы тока измерительные серии ТРО (модификации ТРО7, ТРО6), (далее трансформаторы) предназначены для преобразования электрического тока и передачи сигнала измерительной информации средствам измерений, системам защиты, автоматики, сигнализации в электрических сетях до 24 кВ (ТРО 6) и до 40,5 кВ (ТРО 7) переменного тока частотой 50 Гц. Трансформаторы предназначены для работы на открытом воздухе в условиях умеренно-холодного климата.

Описание

Трансформаторы тока измерительные серии ТРО однофазные опорного типа с литой изоляцией, выполненной из эпоксидного компаунда.

Трансформаторы выполнены в следующих модификациях: ТРО 6, ТРО 7.

Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Первичная обмотка может быть одновитковой или многовитковой. Выводы первичной обмотки расположены в верхней части трансформатора, подключение осуществляется с помощью болтов М12. Трансформаторы могут иметь от одной до четырех вторичных обмоток. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Внешний вид трансформаторов и место нанесения клейма-наклейки приведен на рисунках 1-4.

место нанесения

клейма наклейки

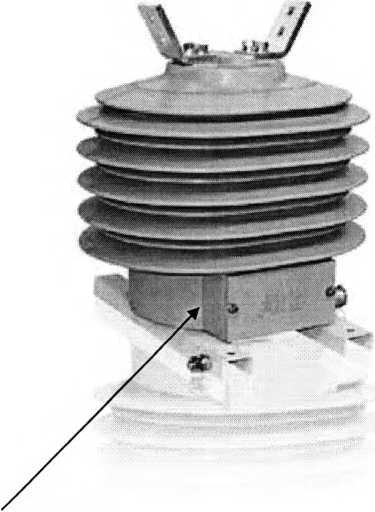

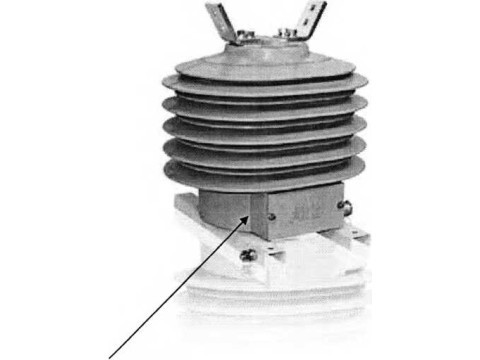

Рисунок 1- Трансформатор тока ТРО 6 и место нанесения клейма-наклейки

место нанесения

клейма наклейки

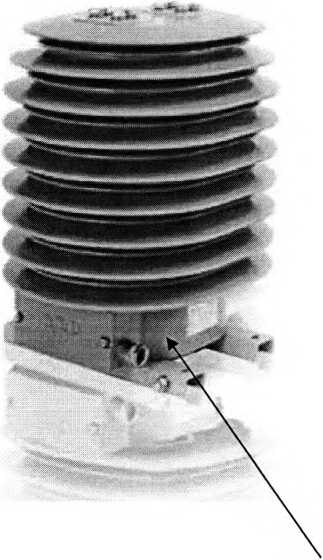

Рисунок 2- Трансформатор тока ТРО 7 и место нанесения клейма-наклейки^-^.

кет

\ _сР8Цг_“'.. Kenanvcb/ II

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРО 6

Наибольшие рабочие напряжения, кВ.........................................................24;

Номинальные первичные напряжения, кВ..............................................................20;

Номинальные токи первичной обмотки, А......................................от 10 до 3000;

Номинальные токи вторичных обмоток, А..........................................1 и/или 5;

Классы точности/ номинальные вторичные нагрузки, В-А:

- обмоток для измерений..................................0,2; 0,2S; 0,5; 0,5S; 1; 3/от 3 до 60;

- обмоток для защиты.........................................................5Р; ЮР/ от 3 до 60

Номинальная частота, Гц.........................................................................50;

Коэффициент безопасности измерительных обмоток............................от 5 до 10;

Коэффициент предельной кратности защитных обмоток.......................от 5 до 20;

Габаритные размеры, не более, мм..................................................472x440x420;

Масса, не более, кг............................................................................60-70;

Средняя наработка до отказа, ч..........................................................21000000

Климатическое исполнение УХЛ1 по ГОСТ 15150-69 в диапазоне от -60 до 55 °C

Тип варианты ТРО6

ТРО 60.11, ТРО 60.12, ТРО 61.11, ТРО 62.11, ТРО 63.11, ТРО 64.11, ТРО 65.11, ТРО 66.11

Условное обозначение трансформаторов ТРО 6Х.ХХ

ТРО 6

Обозначение по таблице 2

Конструктивный вариант исполнения корпуса

Номинальный первичный ток, первичная обмотка (Таблица 1)

Условные обозначения конфигураций и технических параметров трансформаторов тока ТРО 6 приведены в таблицах 1-2.

Таблица 1

Таблица 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИТРО 7

Наибольшие рабочие напряжения, кВ..................................................... 40,5;

Номинальные первичные напряжения, кВ..............................................................35;

Номинальные токи первичной обмотки, А......................................от 10 до 3000;

Номинальные токи вторичных обмоток, А..........................................1 и/или 5;

Классы точности/ номинальные вторичные нагрузки, В-А:

- обмоток для измерений..................................0,2; 0,2S; 0,5; 0,5S; 1; 3/от 3 до 60;

- обмоток для защиты.........................................................5Р; ЮР/ от 3 до 60

Номинальная частота, Гц.........................................................................50;

Коэффициент безопасности измерительных обмоток............................от 5 до 10;

Коэффициент предельной кратности защитных обмоток.......................от 5 до 20;

Габаритные размеры, не более, мм..................................................627x440x350;

Масса, не более, кг............................................................................87-90;

Средняя наработка до отказа, ч..........................................................21000000

Климатическое исполнение УХЛ1 по ГОСТ 15150-69 в диапазоне от -60 до 55 °C Тип варианты ТРО7..........................ТРО 70.11, ТРО 70.12, ТРО 71.11, ТРО 72.11,

ТРО 73.11, ТРО 74.11, ТРО 75.11, ТРО 76.11

Условное обозначение трансформаторов ТРО 7Х.ХХ

ТРО 7 X . 1 X

Обозначение по таблице 4

Конструктивный вариант исполнения корпуса

Номинальный первичный ток, первичная обмотка (Таблица 3)

Условные обозначения конфигураций и технических параметров трансформаторов тока ТРО 7 приведены в таблицах 3-4.

ТТТЛП'Т' 4 T/TQ (л

Государственный реестр I средств измерении I \ Республики Беларусь j

Таблица 3

Таблица 4

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом штемпелевания (шелкографии, наклейки), а также на титульный лист руководство по эксплуатации типографским способом (методом офсетной печати).

Комплектность

- сертификат о штучных испытаниях - 1шт.

Нормативные документы

ГОСТ 7746-2001 (МЭК 44-1:1996) ГОСТ 8.217-2003

"Трансформаторы тока. Общие технические условия"

"Государственная система обеспечения единства измерений.

Трансформаторы тока. Методика поверки"

Заключение

Трансформаторы тока измерительные соответствуют требованиям

ГОСТ 7746-2001 (МЭК 44-1: 1996) и документации фирмы "ABB Sp. z о.о.", Польша.

Межповерочный интервал -48 месяцев.

Республиканское унитарное

предприятие «Гомельский центр

стандартизации, метрологии и

сертификации»

Адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел./факс 68-44-00, приемная- 68-44-01

Электронный адрес: GomelCSMS@BELINFO.BY

Аттестат аккредитации № BY 112 02.6.0.0002
