Преобразователи температуры измерительные беспроводные Rosemount 648
| Номер в ГРСИ РФ: | РБ 03 10 4677 11 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 10 4677 11 [2011-09-15]
rb-03-10-4677-11_2011-09-15.pdf
|
Скачать |
Преобразователи температуры измерительные беспроводные Rosemount 648 (далее преобразователи) предназначены для преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических и милливольтовых устройств постоянного тока, а также приборов с унифицированным выходным сигналом 4-20 мА, в цифровой сигнал для передачи по протоколу беспроводной линии связи Wireless HART.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4677 11 |
| Наименование | Преобразователи температуры измерительные беспроводные Rosemount 648 |
| Год регистрации | 2011 |
| Номер сертификата | 7219 |
| Дата регистрации | 2011-06-30 |
| Срок действия | 2016-06-30 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co., OHG" (Германия (DE)) компании "Emerson Process Management", США (US) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co., OHG" компании "Emerson Process Management"
Адрес: Frankenstrasse 21, D-63791 Karlstein
Контакты: +49(6188)992-0 / +49 (6188)992-112
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2168-2011 |
Поверители
Скачать
|
Описание типа РБ 03 10 4677 11 [2011-09-15]
rb-03-10-4677-11_2011-09-15.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи температуры измерительные беспроводные Rosemount 648 (далее преобразователи) предназначены для преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических и милливольтовых устройств постоянного тока, а также приборов с унифицированным выходным сигналом 4-20 мА, в цифровой сигнал для передачи по протоколу беспроводной линии связи Wireless HART.
Область применения - системы сбора и обработки информации, управления распределенными объектами регулирования и управления технологическими процессами в различных областях хозяйственной деятельности.
Описание
Принцип действия преобразователей состоит в преобразовании выходного сигнала от соответствующих первичных преобразователей в цифровой сигнал, передаваемый на верхний уровень системы управления или систем отображения информации с помощью беспроводного интерфейса (в частности Wireless HART).
Преобразователь может работать с омическими или милливольтовыми устройствами постоянного тока, а также с термопреобразователи сопротивления (подключение по двух, трех и четырехпроводным схемам) и термопарами (термоэлектрическими преобразователями) с номинальными статическими характеристиками преобразования (НСХ), представленными в таблице 1. Также имеется возможность измерять сопротивление и напряжение подключенной нагрузки.
Корпус преобразователя состоит из двух отсеков: отсек электроники и клеммный отсек. Отсеки герметично изолированы друг от друга. В отсеке электроники расположен электронный блок, преобразующий входной сигнал в выходной радиосигнал. В клеммном отсеке расположены клеммы для подключения входного сигнала и модуль питания. На корпусе преобразователя расположена антенна, предназначенная для приема и передачи радиосигнала. Цифровая индикация в процессе измерений может осуществляться с помощью встроенного жидкокристаллического 5-разрядного дисплея.
Сигнал с сенсора поступает на вход преобразователя, где преобразуется с п^^г^ЬтЦАо-во-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал |рш^дз5Лв»Цся с помощью микропроцессорного преобразователя (МП). С Выхода МП дискретный
ет на модулятор цифрового беспроводного протокола, по которому преобразователь может передавать измеренный сигнал температуры процесса, собственную температуру, различные диагностические и аварийные сигналы.
Внешний вид преобразователя приведен на рисунке 1.

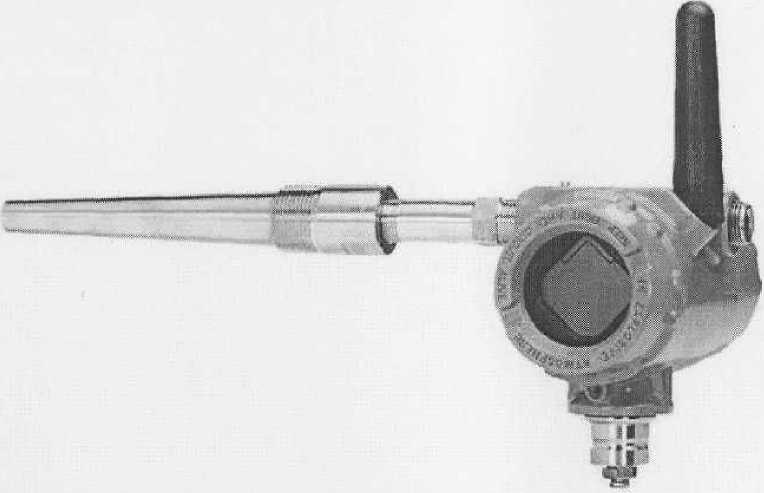

Рисунок 1 - Внешний вид преобразователя температуры измерительного беспроводного Rosemount 648
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1 и 2. Таблица 1
|
Тил датчика * |
Диапазон измеряемых температур, °C |
Основная абсолютная погрешность, °C, не более111 |
Дополнительная абсолютная погрешность цифрового сигнала, вызванная изменением температуры окружающей среды на 1 °C ** | |
|
± °C, не более |
диапазон температур, °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Pt 100 (а =0,00385) |
от минус 200 до 850 |
±0,225 |
0,0045 |
весь диапазон |
|
Pt 200 (а=0,00385) |
от минус 200 до 850 |
±0,405 |
0,006 |
весь диапазон |
|
Pt 500 (а=0,00385) |
от минус 200 до 850 |
±0,285 |
0,0045 |
весь диапазон |
|
Pt 1000 (а=О,ОО385) |
от минус 200 до 300 |
±0, 0,285 |
0,0045 |
весь диапазон |
|
Pl 50 (а=0,00391) |
от минус 200 до 550 |
±0,45 |
0,009 |
весь диапазон |
|
Pt 100 (а =0,00391) |
от минус 200 до 550 |
±0,225 |
0,0045 |
весь диапазон |
|
Си 50 (а=0,00426) |
от минус 50 до 200 |
±0,72 |
0,009 |
весь диапазон |
|
Си 50 (а=0,00428) |
от минус 185 до 200 |
±0,72 |
0,009 |
весь диапазон |
|
Си 100 (а=0,00426) |
от минус 50 до 200 |
±0,36 |
0,0045 |
весь диапазон |
|
Си 100 (а=0,00428) |
от минус 185 до 200 |
±0,36 |
0,0045 |
весь диапазон |
ГоСУДЭрСТДОЯНЫМ р££СТр срсдсга измерений \Для документов/
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Т 2) Термопары ’ | ||||
|
тип В(’’ |
от 100 до 1820 |
±1,155 |
0,021 0,048 - (0,00375% от(Т-ЗОО)) 0,081 -(0,0165% от (Т-100)) |
Т >1000 300< Т <1000 100<Т <300 |
|
тип Е |
от минус 50 до 1000 |
±0,3 |
0,0075 ± (0,000645% от Т ) |
весь диапазон |
|
тип J |
от минус 180 до 760 |
±0,525 |
0,0081 ±(0,000435% от Т) 0,0081 ± (0,00375% |Т|) |
Т>0 Т<0 |
|
тип К(4) |
от минус 180 до 1372 |
±0,75 |
0,0092 ±(0,00081 % от Т) 0,0092 ±(0,00375% от |Т|) |
Т>0 Т<0 |
|
тип N |
от минус 200 до 1300 |
±0,75 |
0,0102 ± (0,00054% от Т ) |
весь диапазон |
|
тип R |
от 0 до 1768 |
±1,125 |
0,024 0,0345-(0,0108 %отТ) |
Т>200 Т <200 |
|
тип S |
от 0 до 1768 |
±1,05 |
0,024 0,0345-(0,0108 % от Т) |
Т>200 Т <200 |
|
тип Т |
от минус 200 до 400 |
±0,525 |
0,0096 0,0096 ± (0,00645% от |Т|) |
Т>0 Т<0 |
|
Тип L |
минус 200 до 800 |
±0,525 |
0,0105 °C 0,0105 °C ±(0,0045% от |Т|) |
Т>0 Т<0 |
|
2- и 3- проводный омический вход |
от 0 до 2000 Ом |
±0,6759 Ом |
0,0126 Ом |
весь диапазон |
|
Милливольтный вход |
от минус 10 до 100 мВ |
±0,05 мВ |
0,0008 мВ |
весь диапазон |
|
(*) - типы термопреобразователей сопротивления и термопар по СТБ ЕН 60751-2004/ГОСТ 6651-2009 и СТБ ГОСТ Р 8.585-2004 соответственно; (** ) - изменение температуры окружающей среды отсчитывается от 20 °C; (1) Опубликованные значения погрешности цифрового сигнала действительны для всего входного диапазона сенсора. Цифровой выходной сигнал может анализироваться при помощи протокола HART Communications или WirelessHART; (2) Полная погрешность ТП: сумма основной допускаемой погрешности + 0,8 °C (погрешность холодного спая); (3) Основная погрешность для ТП типа В ±4,5 °C от 100 °C до 300 °C; (4) Основная погрешность для ТП типа К ±1,05 °C от минус! 80°C до минус 90 °C; Т - значение измеряемой температуры, °C | ||||
Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
Диапазон температуры окружающей среды при эксплуатации, °C |
с ЖК индикатором от минус 20 до 85 без ЖКК индикатора от минус 40 до 85 |
|
Диапазон относительной влажности, % |
от 0 до 99 (без образования конденсата) |
|
Диапазон температуры окружающей среды при хранении, °C |
от минус 45 до 85 |
|
Период передачи данных |
От 4 секунд до 60 минут |
|
Напряжение питания пост, тока внешнего источника питания, В |
от 12,0 до 42,4 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP66/67 |
|
Дополнительная погрешность, вызванная изменением напряжения питания на 1 В, %, не более |
±0,005 |
|
Не стабильность, не более |
±0,1 % или ±0,1 °C в зависимости от того какое показание больше, в течение 24 месяцев |
|
Электрическая прочность изоляции |
500 В переменного тока |
|
Масса, кг |
алюминиевый сплав: с ЖК индикатором 2,1 без ЖКК индикатора нержавеющая сталь: А с ЖК индикатором [[ ( 1__\ А _____без ЖКК индикатора 11 / |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки указан в таблице 3.
Таблица 3.
|
Наименование |
Количество |
Примечание |
|
Преобразователь |
1 шт. |
- |
|
Руководство по эксплуатации |
1 шт |
по 1 экз. на каждые 10 шт. датчиков, но не менее 1 экз. |
|
Паспорт |
1 шт |
по 1 экз. на каждый датчик, по требованию заказчика |
|
Методика поверки |
1 шт |
по требованию заказчика |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management GmbH &Co., OHG" (Германия) компании "Emerson Process Management" (CHIA);
СТБ ГОСТ P 8.585-2004 "Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования";
ГОСТ 6651-2009 "Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний";
МРБ МП. 2168-2011 "Преобразователи температуры измерительные беспроводные Rosemount 848Т, Rosemount 648".
Заключение
Преобразователи температуры измерительные беспроводные Rosemount 648 соответствуют требованиям технической документации фирмы "Emerson Process Management GmbH &Co., OHG" (Германия) компании "Emerson Process Management" (США).
Межповерочный интервал - не более 24 месяцев (для преобразователей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
