Термопары серий 1075, 1099
| Номер в ГРСИ РФ: | РБ 03 10 4676 11 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 10 4676 11 [2011-10-31]
rb-03-10-4676-11_2011-10-31.pdf
|
Скачать |
Термопары серии 1075, 1099 (далее термопары) предназначены для измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитной арматуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4676 11 |
| Наименование | Термопары серий 1075, 1099 |
| Год регистрации | 2011 |
| Номер сертификата | 7218 |
| Дата регистрации | 2011-06-30 |
| Срок действия | 2016-06-30 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co., OHG" (Германия (DE)) компании "Emerson Process Management", США (US) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co., OHG" компании "Emerson Process Management"
Адрес: Frankenstrasse 21, D-63791 Karlstein
Контакты: +49(6188)992-0 / +49 (6188)992-112
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002 |
Поверители
Скачать
|
Описание типа РБ 03 10 4676 11 [2011-10-31]
rb-03-10-4676-11_2011-10-31.pdf
|
Скачать |
Описание типа
Назначение
Термопары серии 1075, 1099 (далее термопары) предназначены для измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитной арматуры.
Область применения - энергетика, металлургия, машиностроение, предприятия химической, нефтяной, газовой промышленности и другие области хозяйственной деятельности.
Описание
Принцип действия термопар основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопары состоят из одинарной или двойной термопары из неблагородных металлов (с НСХ типа К) или драгоценных металлов (с НСХ типов R, S, В) с термоэлектродами (серия 1099), помещенными в изолирующие керамические стержни с двумя или четырьмя отверстиями, одинарной (внешней) или двойной (внешней и внутренней) защитной трубки с различными видами присоединений к объектам измерений и клеммной головки.
Термопары серии 1075 изготавливают в шести различных исполнениях, различающихся формой соединительной головки, материалом защитного чехла и наличием внутренней защитной трубки:
ВМ - состоит из термопары типа К из неблагородного металла и наружного защитного чехла из металла (жаропрочная сталь) Форма соединительной головки - В. Ножки термопары типа К изолированы керамическими элементами;
АМ - состоит из термопары типа К из неблагородного металла и наружного защитного чехла из металла (жаропрочная сталь) Форма соединительной головки - А. Ножки термопары типа К изолированы керамическими элементами;
АМК - состоит из термопары типа R, S, В из благородного металла и наружного защитно -го чехла из металла. Форма соединительной головки - А. Термопары из благород изолированы керамическими элементами и имеют газонепроницаемую внутрен трубку из керамики;
в
ВК - состоит из термопары типа К из неблагородного металла или термопар типа R, S, В из благородного металла и наружного защитного чехла из керамики, трубчатый держатель изготовлен из жаропрочной стали. Форма соединительной головки - В. Ножки термопары типа К изолированы керамическими элементами. Термопары из благородных металлов также изолированы керамическими элементами;
АК - состоит из термопары типа К из неблагородного металла или термопар типа R, S, В из благородного металла и наружного защитного чехла из керамики, трубчатый держатель изготовлен из жаропрочной стали. Форма соединительной головки - А. Ножки термопары типа К изолированы керамическими элементами. Термопары из благородных металлов также изолированы керамическими элементами;
АКК - состоит из термопары типа К из неблагородного металла или термопар типа R, S, В из благородного металла и наружного защитного чехла из керамики, трубчатый держатель изготовлен из жаропрочной стали. Форма соединительной головки - В. Ножки термопары типа К изолированы керамическими элементами. Термопары из благородных металлов также изолированы керамическим элементом с 4 отверстиями и имеют газонепроницаемую внутреннюю трубку.
Соединительные головки выполнены из алюминиевого сплава, головки формы А позволяют подключать термопары с проволокой диаметром до 3 мм, а головки типа В - до 2 мм.
В клеммную головку термопары дополнительно может быть встроен двухпроводный измерительный преобразователь с унифицированным электрическим выходным сигналом постоянного тока 4-20 мА, а также с цифровым выходным сигналом для передачи данных по протоколу HART, FOUNDATION Fieldbus или Profibus РА. Также термопары могут работать и с беспроводными измерительными преобразователями.
Внешний вид термопар приведен на рисунке 1.

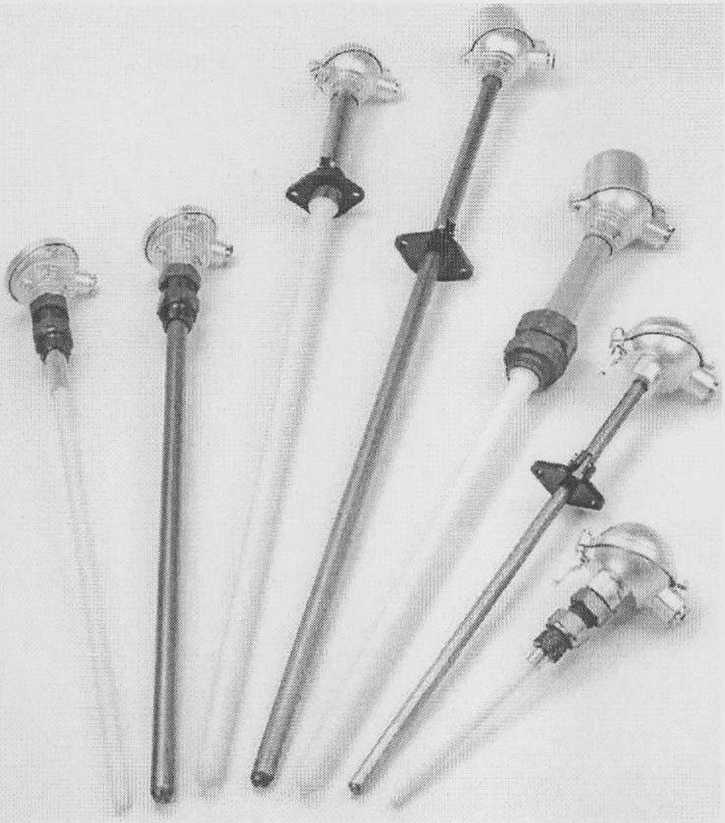

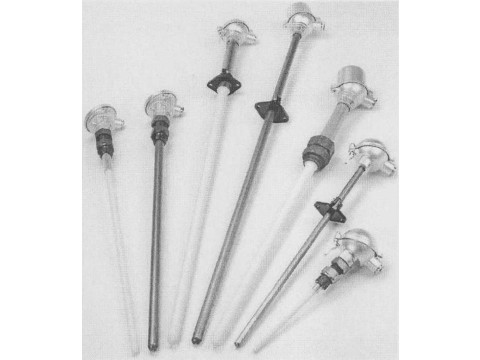

Рисунок 1 - Внешний вид термопар серии 1075, 1099
РеспубпикиБедарусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1 и 2.
Таблица 1
|
Тип преобразователей |
Сплав преобразователей в зависимости от типа |
Диапазон измеряемых температур, °C |
Пределы допускаемого отклонения НСХ, °C |
Класс | |
|
серия 1075 | |||||
|
К |
NiCr-Ni |
от минус 40 до 375 вкл |
±1,5 |
1 | |
|
от 375 до 1000 вкл |
±0,004 х t | ||||
|
от минус 40 до 333 вкл |
±2,5 |
2 | |||
|
от 333 до 1200 вкл |
±0,0075 х |
t | |||
|
серия 1099 | |||||
|
R |
PtRh87/13%-Pt |
от 0 до 1100 вкл. |
±1,0 |
1 | |
|
от 1100 до 1600 вкл |
±l,0±0,003x(t-1100) | ||||
|
от 0 до 600 вкл. |
±1,5 |
2 | |||
|
от 600 до 1600 вкл |
±0,0025 х 1 | ||||
|
S |
PtRh90/10%-Pt |
от Одо 1100 вкл. |
±1,0 |
1 | |
|
от 1100 до 1600 |
±l,0±0,003x(t-l 100) | ||||
|
от 0 до 600 вкл. |
±1,5 |
2 | |||
|
от 600 до 1600 |
±0,0025 х 1 | ||||
|
В |
PtRh70/30%-PtRh94/6% |
от 600 до 1700 |
±0,0025 х t |
2 | |
|
Примечание -1 - значение измеряемой температуры, °C | |||||
Таблица 2.
|
Характеристика |
1075 |
1099 |
|
Диапазон температуры окружающей среды при эксплуатации, °C |
от минус 40 до 85 с опцией LT - от минус 51 до 85 |
от минус 40 до 85 с опцией LT - от минус 51 до 85 |
|
Диапазон относительной влажности, % |
0 до 99 % относительная влажность без образования конденсата |
0 до 99 % относительная влажность без образования конденсата |
|
Диапазон температуры окружаю-щей среды при хранении, С |
от минус 45 до 85 |
от минус 45 до 85 |
|
Диапазон измеряемых темпера-тур,°C |
до 1200°С согласно градуировки К |
R0-1600°C S 0-1600°C В0-1800°С |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 53 |
IP 53 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входят:
1 Термопара (исполнение по заказу) 1 шт.
2 Техническое описание или паспорт 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management GmbH &Co., OHG" (Германия) компании "Emerson Process Management" (США);
СТБ ГОСТ P 8.585-2004 "Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования".
ГОСТ 8.338-2002 "Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки".
Заключение
Термопары серии 1075,1099 соответствуют требованиям технической документации фирмы "Emerson Process Management GmbH &Co., OHG" (Германия) компании "Emerson Process Management" (США).
Межповерочный интервал - не более 24 месяцев (для термопар, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
