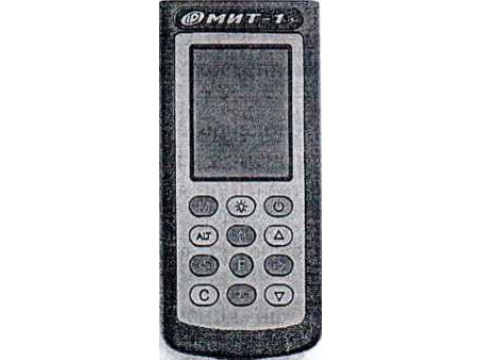

Измерители теплопроводности материалов МИТ-1
| Номер в ГРСИ РФ: | РБ 03 10 4387 19 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НПП «Интерприбор», г. Челябинск |
Измерители теплопроводности материалов МИТ-1 (далее - приборы) предназначены для измерений теплопроводности строительных и теплоизоляционных материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4387 19 |
| Наименование | Измерители теплопроводности материалов МИТ-1 |
| Год регистрации | 2019 |
| Номер сертификата | 13137 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-02-14 |
| Получатель сертификата | ООО НПП "Интерприбор", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ООО НПП "Интерприбор"
Адрес: ул. Витебская, 4, 11 подъезд, 454126, г. Челябинск
Контакты: тел./факс (351) 729-88-85, 211-54-30 (31) // E-mail: info@interpribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Измерители метрологически не обеспечены в Республике Беларусь в связи с отсутствием мер теплопроводности для подтверждения метрологических характеристик зонда (диаметр 25 мм и длина 230 мм), входящего в комплект поставки. |
| Методика поверки | Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по МП 2413-0054-2018 (приложение Б НКИП.408111.100 РЭ) (2018 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: Челябинский ЦСМС (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА)(НТК №05-10). |
Поверители
Скачать
|
Описание типа РБ 03 10 4387 19 [2010-09-02]
rb-03-10-4387-19_2010-09-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4387 19 [2020-04-13]
rb-03-10-4387-19_2020-04-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4387 19 [2015-12-16]
rb-03-10-4387-19_2015-12-16.pdf
|
Скачать |
Описание типа
Назначение
Измерители теплопроводности материалов МИТ-1 (далее - приборы) предназначены для измерений теплопроводности строительных и теплоизоляционных материалов.
Описание
Принцип работы приборов основан на измерении изменения температуры зонда за определенное время при нагреве с постоянной мощностью. Зонд при измерении должен быть помещен внутрь материала (образца) с обеспечением максимального теплового контакта зонда с материалом.
Приборы выполнены в виде малогабаритного электронного блока с дисплеем и клавиатурой, к которому подключаются измерительный зонд. Зонд состоит из нагревателя и датчика температуры, помещенных в тонкостенную металлическую трубку.
Приборы обеспечивают:
- измерение теплопроводности материалов;
- фиксацию результатов измерения в энергонезависимой памяти;
- расчет теплового сопротивления по известной теплопроводности;
- передачу измерений на ПК.
Приборы имеют три исполнения, которые различаются лицевой панелью, дисплеем и элементами питания.
Место пломбирования и клеймения на приборах МИТ-1 от несанкционированного доступа расположено в отверстии на винте крепления корпуса электронного блока.
Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках 1-4.

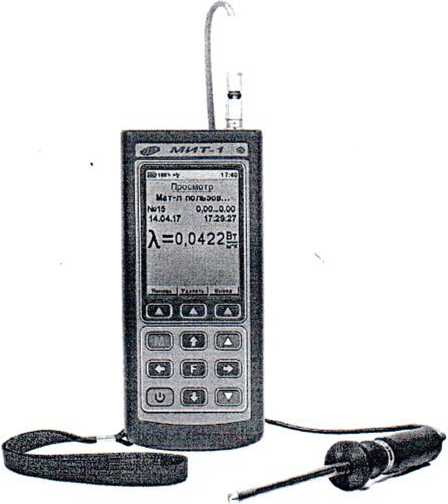

'Рисунок 1 - Общий вид измерителей теплопроводности МИТ-1 (исполнение 1)
Копия верна
16 АПР 2019
Подпись,z^^

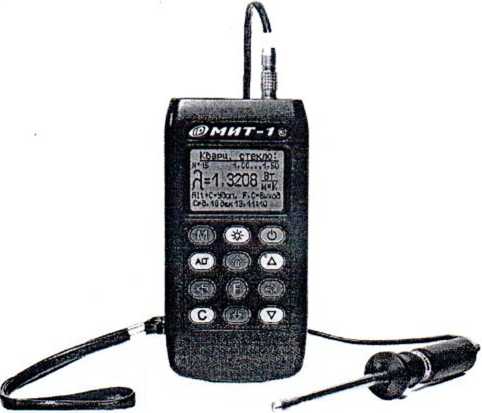

Рисунок 2 - Общий вид измерителей теплопроводности МИТ-1 (исполнение 2)
Рисунок 3 - Общий вид измерителей теплопроводности МИТ-1 (исполнение 3)

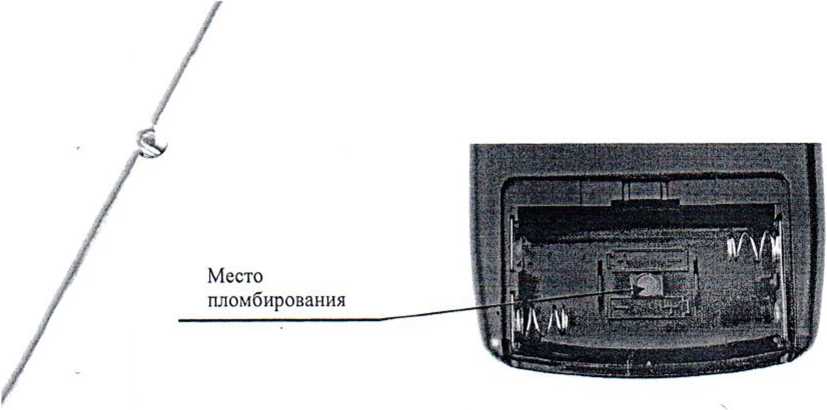

Место пломбирования
Рисунок 4 - Место пломбирования от несанкционированного доступа на панели электронного блока измерителя МИТ-1
Программное обеспечение
Программное обеспечение (далее - ПО) не изменяемое и не считываемое.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МИТ-1 |
|
Номер версии (идентификационный номер) ПО |
06.03.2012 |
|
Цифровой идентификатор ПО |
11Е7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерений теплопроводности, Вт/(м К)' |
от 0,03 до 1,34 |
|
Диапазон показаний теплопроводности, Вт/(мК) |
от 0,01 до 2,0 |
|
Пределы допускаемой относительной погрешности измерителя теплопроводности, % |
±7,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик | ||
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности воздуха при плюс 25 диапазон атмосферного давления, кПа |
°C, % |
от -10 до ±40 до 80 от 84,0 до 106,7 | |
|
Объем памяти, результатов измерений, не менее |
1600 | ||
|
Питание прибора, В, не более |
5±0,25 | ||
|
Потребляемая мощность, не более, В -А |
12,0 | ||
|
Время измерений, мин, не более |
7,0 | ||
|
Масса прибора, кг, не более электронный блок зонд измерительный |
0,25 0,10 | ||
|
Габаритные размеры, мм, не более: электронный блок (длина, ширина, высота) зонд измерительный (диаметр, длина) |
155,75,28 0 25,230 | ||
|
Средняя наработка на отказ, ч, не менее |
6800 | ||
|
Полный средний срок службы, лет, не менее |
Г'Д ’Л _ |
8 | |
утверждения типа
сится наклейкой на лицевые панели электронных блоков приборов и печатается ографским способом в левом верхнем углу титульного листа Руководств по эксплуатации КИП.408111.100 РЭ.
Комплектность
Таблица 4 - Комплектность средства измерения
|
Наименование и условное обозначение |
Обозначение |
Количество, шт. |
|
Измеритель теплопроводности материалов в составе: Блок электронный Измеритель!iый зонд |
МИТ-1 |
I |
|
Зарядное устройство USB (2А) | ||
|
Блок автономного питания USB (5В) * |
1 | |
|
Кабель USB для связи с компьютером |
1 | |
|
Программа связи с ИК |
1 | |
|
Транспортировочная тара* |
1 | |
|
Чехол | ||
|
Руководство по эксплуатации |
НКИ11.408111.100 РЭ |
1 |
|
Методика поверки_________ |
Ml 1-24 13-0054-18 |
* - по заказу
1(оверка
осуществляется ио документу Mil-241.3-0054-2018 «Г’СИ. Измеритель теплопроводности материалов МИТ-1. Методика поверки». утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 2(8 сен тября 201 8 г.
Основные средства поверки:
- рабочие эталоны теплопроводности по ГОС Т 8.140-2009. диапазон от 0.03 до
1,34 Вт/(мК),
границы допускаемой относительной погрешности ±3 %.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.140-2009 ГСП. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0.02 до 20 Вт/(мК) при температуре от 90 дс 1100 К
ГОСТ 30256-94 «Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом»
ТУ '4211-001-32531012-2002 Измеритель теплопроводности материалов МИТ-1. Технические условия
житель
ООО I (аучно-производсiвенное предприятие «Интерприбор»
(ООО НИИ «Интерприбор»)
ИНН 7453096769
Адрес: 454126. г. Челябинск, ул. Витебская. 4. 1 I подъезд
Юридический адрес: 454126. г. Челябинск. Тернопольская, 6, офис 508
Телефон/факс: (351) 729-88-85; (351)211 -54-30(-31)
Web-сай г: www.interpribor.ru
E-mail: info@interpribor.ru
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ»
Адрес: 454048, г. Челябинск, ул. Энгельса, д. 101
Телефон: (351) 232-04-01. факс: (351) 232-04-01
E-mail: stand@chel.surnet.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30059-10 от 05.05.2010 г.
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург. Московский пр.. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведении) испытаний средств измерений в целях утверждения типа№ RA.RIJ.311541 от 23.03.2016 г.
(Редакция приказа Росс гандарта № 2788 oi 28.12.201 8 i.)
