Счетчики воды крыльчатые FLUO-1

Назначение

Счётчики воды крыльчатые FLUO-1 (далее - счётчики) предназначены для измерения объема холодной питьевой или чистой технической и горячей воды в полностью заполненных закрытых трубопроводах с максимально допускаемым рабочим давлением 1,6 МНа и с максимально допускаемой рабочей температурой до 90 °C.

Область применения - системы хозяйственно-питьевого водоснабжения индивидуальных жилых домов, квартир и других объектов жилищно-коммунального хозяйства.

Описание

Счётчики являются одноструйными крыльчатыми счётчиками, предназначенными для определения объема воды, прошедшего через гидравлическую часть в прямом направлении, вывода этой информации на устройство индикации и передачи се по радиоканалу.

Принцип действия счётчиков основан на измерении числа оборотов крыльчатки пропорционально объему воды, прошедшей через счётчик. Вращение крыльчатки с помощью датчика Холла передастся счётному механизму с последующим отображением данных на ЖКИ, накоплением и сохранением собранных данных, а также передачи данных но радиоканалу. Регулировка счётчиков осуществляется поворотом герметизирующей перегородки.

Счётчики воды FLUO-1 позволяют проводить измерения объема воды со значениями постоянного расхода (Q3) 1.6 м 7ч и 2,5 м 7ч.

Диапазоны R (Q3/Q1) при (Q3) 1,6 м7ч для исполнений FLUO-1.1, FLUO-1.3, FLUO-1.1 NBIoT, FLUO-1.3 NBIoT от R20 до RI00 в горизонтальном расположении и от R20 до R40 в вертикальном расположении.

Диапазоны R (Q3/Qi) при (Q3) и 2,5 м3/ч для исполнений FLUO-1.1, FLUO-1.3, FLUO-1.1 NBIoT, FLUO-1.3 NBIoT от R20 до R160 в горизонтальном расположении и от R20 до R40 в вертикальном расположении.

Диапазоны R (Q3/Qi) при (Q3) 1,6 м7ч для исполнений FLUO-1.2, FLUO-1.4, FLUO-1.2 NBIoT, FLUO-1.4 NBIoT от R25 до R40 при горизонтальном и от R20 до R40 при вертикальном расположении.

Конструктивно счётчики состоят из латунного корпуса с крыльчаткой и головки измерительной электронной (1'ИЭ), сопрягаемых по периметру пломбировочным кольцом.

1'ИЭ выполнена в пластмассовом корпусе, в котором размещен модуль электронный со встроенным источником автономного питания.

На лицевой панели ЕИЭ расположен жидкокристаллический индикатор (ЖКИ), светодиодный индикатор, сбоку корпуса расположена сенсорная кнопка.

В счётчиках предусмотрен контроль уровня заряда источника автономного питания, а также отслеживание воздействия постоянного магнитного поля.

Счётчики имеют в своем составе;

встроенное устройство радиосвязи малого радиуса действия SI<ID для передачи данных по радиоканалу. Встроенное устройство радиосвязи относится к неспецифичсским устройствам радиосвязи, работающим в диапазоне частот (863,0 -870.0 ) МГц при эффективной излучаемой мощности сигнала не более 25 мВт (для счётчиков исполнений FLUO-1.1, FLUO-1.2, FLUO-1.3, FLUO-1.4).

встроенное устройство передачи данных по стандарту NB-IoT, обеспечивающее возможность передачи данных на базовую станцию GSM. Прием информации от базовой станции осуществляться в диапазоне частот (925,0-960,0) МГц, передача информации на базовую станцию - в диапазоне частот (880,0-915.0) МГц. эффективная излучаемая мощность не более 23 дБм (для счётчиков исполнений FLUO-1.1 NBIoT, FLUO-1.2 NBIoT, FLUO-1.3 NBIoT, FLUO-1.4 NBIoT).

оптический порт, который обеспечивает выполнение следующих функций:

запись калибровочных констант (только на этапе производства);

управление калибровочным режимом (только на этапе производства);

чтение калибровочных констант;

чтение параметров (объем, температура, заряд батареи, служебная информация).

Счётчики выдерживают воздействие случайно возникшего обратного потока, обратный поток нс изменяет накопленный объем.

В соответствии с принципом действия, счётчики обеспечивают выполнение следующих функций: преобразование механического вращения крыльчатки в электрический сигнал; преобразование электрического сигнала в данные об объёме воды;

отдельное хранение данных об объёме воды, прошедшем через счетчики в прямом направлении, нарастающим итогом;

регистрация и индикация обратного потока воды;

вывод информации из подменю на ЖКИ;

вывод информации системы встроенного контроля па устройство индикации; передача данных по радиоканалу.

Показания счётчиков сохраняются в энергонезависимой памяти нс реже одного раза в сутки, непосредственно перед передачей по радиоканалу.

Счётчики обеспечивают вывод информации на ЖКИ в следующих режимах: рабочий режим;

поверочный режим;

режим отображения обратного потока;

режим отображения подменю.

В рабочем режиме на ЖКИ отображается пять целых разрядов и один дробный разряд значения объёма воды, равного прямому потоку.

В поверочном режиме на ЖКИ отображается один целый разряд и пять дробных разрядов значения объёма воды, равного прямому потоку.

Обратный поток на ЖКИ выводится с символом «минус».

Переход между рабочим режимом, поверочным режимом и режимом отображения обратного потока осуществляется циклически по касанию сенсорной кнопки.

МАС-адрес счётчика (2 части, является заводским номером счётчика);

наименование программного обеспечения;

версия программного обеспечения;

напряжение на источнике автономного питания (в вольтах);

значение контрольной суммы метрологически значимой части ПО;

дата изготовления;

сообщение о передаче данных но интерфейсам связи.

Переход в режим отображения подменю начинается с автоматической проверки работоспособности ЖКИ. Для этого производится кратковременное включение всех сегментов значащих разрядов ЖКИ, а затем выключение их и кратковременное включение десятичных точек.

МАС-адрес устройства отображается сообщением «МАС» и значением МЛС-адрсса. чередующимися циклически с длительностью каждого сообщения равной 1 с.

Наименование программного обеспечения отображается «I-SU» и обозначением версии НО, в формате «XXX.X.XX».

Дата производства счётчика отображается в следующем формате: «ДД.ММ.1 Г».

Переход между пунктами подменю осуществляется циклически, по касанию сенсорной кнопки.

При отсутствии воздействия на сенсорную кнопку более 30 секунд ГИЭ автоматически переводит ЖКИ из режима отображения подменю в рабочий режим.

Передача данных из памяти счётчиков осуществляется при входе в режим подменю, а также в автоматическом режиме с заданной периодичностью.

При воздействии магнитом - вместе с выводом па ЖКИ сообщения «MAG» осуществляется передача данных о воздействии на счётчики магнитного ноля.

В режиме подменю, по касанию сенсорной кнопки во время отображения пункта подменю «дата производства», ГИЭ обеспечивает однократную передачу данных по радиоканалу в объеме ежемесячного пакета.

Примечание: ГИЭ обеспечивает передачу данных но радиоканалу только при нервом заходе в цикл отображения пунктов подменю. Во время передачи на ЖКИ выводится сообщение «Send».

При падении напряжения на источнике автономного питания ниже 3,25 В, в рабочем режиме ГИЭ отображение показаний па ЖКИ кратковременно прерывается циклическим выводом на ЖКИ сообщений о низком уровне напряжения источника: «ЬАн» и «LOW».

Светодиодный индикатор предназначен:

для оповещения о том, что произведено касание сенсорной кнопки в рабочем режиме: для индикации прошедшего через счётчик объема воды в поверочном режиме.

С труктура условного обозначения счётчиков воды крыльчатых FLUO-1 представлена на рисунке 1.

условное обозначение протокола связи (например NBIoT, Lora);

условное обозначение цвета пломбировочного кольца (С - синее, W - красное). Допускается указывать только при заказе;

артикул,где

Л - модицикация счётчиков (данное поле принимает значение 1,2, 3,4); наименование счётчиков

Рисунок 1 - Структура наименования и условного обозначения счётчиков

Программное обеспечение (далее - НО) предназначено для отсчёта, интегрирования (накопления) и перевода в объём воды количества оборотов крыльчатки, с последующим отображением измеренного значения на устройстве индикации и передачи его по интерфейсу связи. НО счетчиков по аппаратному обеспечению является встроенным. Файл встроенного НО однократно записывается в постоянную память микроконтроллера счетчиков при производстве. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или се изменения. Конструкция счётчиков также исключает возможность несанкционированного влияния на ПО и измерительную информацию. Эго обеспечивается ограничением доступа к служебному разъему платы измерения и индикации путем пломбирования корпуса счётчиков.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблицах 1-4.

Таблица 1 - Обязательные метрологические гребования счётчиков воды FLUO-1.1,

FLUO-1.3. FLUO-1.1 NBIoT. FLUO-1.3 NBIoT (Q3=l,6 м3/ч) _ ----

Примечание: Н - горизонтальное расположение, V -- вертикальное расположение

Таблица 2 — Обязательные метрологические требования счётчиков воды FLUO-1.1,

Примечание: Н - горизонтальное расположение. V - вертикальное расположение

Таблица 3 - Обязательные метрологические требования счетчиков воды FLUO-1.2, FLUO-1.4, FLUO-1.2 NBIoT, FLUO-1.4 NB 1оТ________________   ______________

Таблица 4 - Обязательные метрологические требования счётчиков воды FLUO-1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 5.

Таблица 5

Продолжение таблицы 5

Комплектность

Таблица 6

Примечания:

1. «*» - По согласованию с заказчиком в комплектность дополнительно может быть включен монтажный комплект.

2. «**» - По требованию заказчика допускается отгрузка счётчиков в транспортной таре.

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на лицевую панель счётчика и на титульный лист паспорта.

Поверка осуществляется no С ГБ 8046-2022 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной и горячей воды. Мегодика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ BY 808001034.016-2020 «Счётчики воды крыльчатые FLUO-1. Технические условия»;

Технический регламент Таможенного союза «Электромагнитная совместимость технических средств» ( ГР ТС 020/2011);

Технический регламент Республики Беларусь «Средства электросвязи. Безопасность» ( ГР 2018/024/ВY);

методику поверки:

С'ГБ 8046-2022 «Система обеспечения единства измерений Республики Беларусь. Счётчики холодной и горячей воды. Методика поверки».

Перечень средств поверки: представлен в таблице 7.

Таблица 7___

Наименование и тип средств поверки _____

Гидравлический пресс, максимальное избыточное давление до 4 МПа____________

Манометр 11 оказывающий, диапазон измереiinй от 0 до 4 МПа, класс точности 1,5 Установка проливная ЛС-25-В В/0.005...3.5-С/0.01...6.3, диапазон объемного расхода от 0,005 до 5,4 м7ч, пределы допускаемой относительной погрешности установки при реализации метода сличения ±0,33 %_______

Баромс гр-анероид М-67

Секундомер электронный «Интеграл С-01»_________________ ____

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: приведены в таблице 8. Таблица 8

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счётчики воды крыльчатые FLUO-1 соответствуют требованиям технических условий ТУ BY 808001034.016-2020, ТР ТС 020/2011, ГР 2018/024/BY.

Производи гель средств измерений

ООО «Неро Электронике»

Республика Беларусь, 223016, Минская обл., Минский р-н, Новодворский с/с, 74. комн. 11, район д. Королищевичи e-mail: inro@neroclectronics.by

Уполномоченное юридическое лицо, проводившее испытания средств измерсний/мсгрологическую экспертизу единичного экземпляра средс тв измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск. Старовиленский тракт. 93

Телефон:+375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

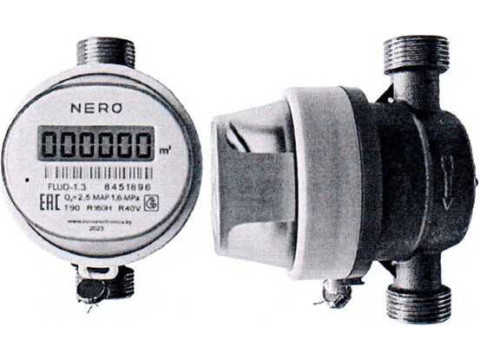

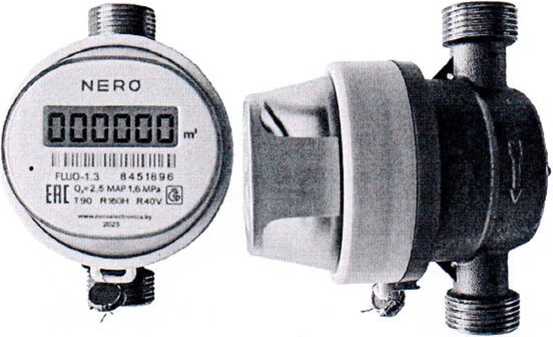

Рисунок 1.1 - Фотографии общего вида счётчиков воды крыльчатых FLUO-1 (изображение носит иллюстративный характер)

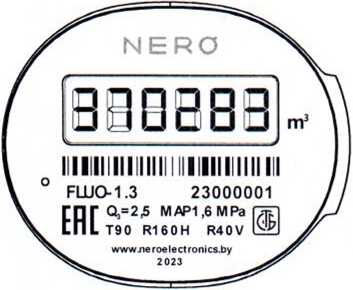

Рисунок 1.2 - Схема маркировки счетчиков воды крыльчатых FLUO-1 (изображение носит иллюс тративный характер)

11риложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств

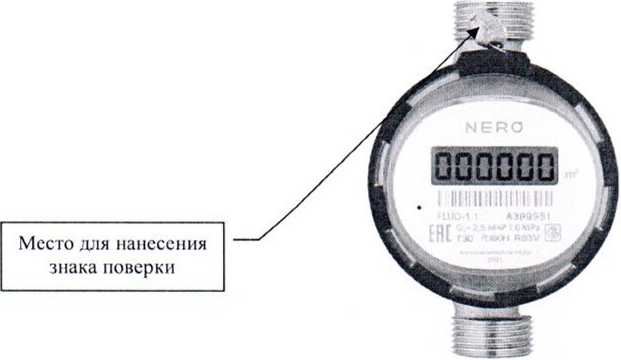

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки

11риложснис 3 (обязательное)

Схема пломбировки от несанкционированного доступа

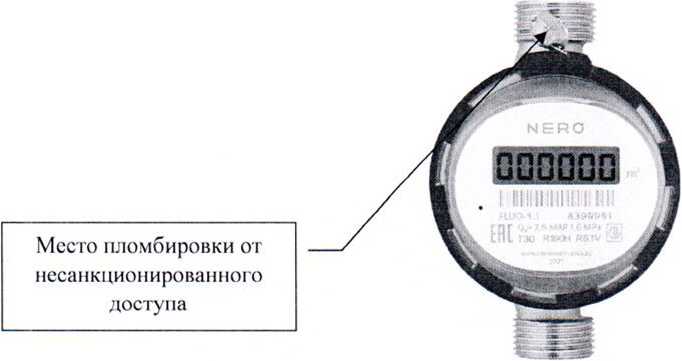

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
