Стенды для измерения, контроля и регулировки углов установки колёс автомобилей серии Axxx (URS)

Назначение

Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии Аххх (URS) (далее - стенды) предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес всех марок легковых автомобилей.

Область применения - транспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля транспортных средств.

Описание

Фирма "Corwei (Yingkou) industrial Со., Ltd.", в зависимости от различных вариантов исполнений, комплектации выпускает стенды для измерения, контроля и регулировки углов установки колес легковых автомобилей серии Аххх (URS) следующих моделей: А730 (URS193D2F), A730S (URS193D2F2M), A730G, А730Р (URS193D2M), А750 (URS193D2T).

Стенды, выпускаемые под торговой маркой Bright, имеют обозначение А730, A730S, A730G, А730Р А750. Стенды, выпускаемые под торговой маркой TROMMELBERG, имеют обозначение URS193D2F, URS193D2F2M, URS193D2M, URS193D2T.

Стенды серии Аххх (URS) исполнений А730  (URS193D2F),  A730S

(URS193D2F2M), A730G, А730Р (URS193D2M), А750 (URS193D2T) конструктивно состоят из закрепленной консольной балки на колоне, четырех светоотражателей с элементами крепления на колесах автомобилей, системы излучателей и системы видеокамер, работающих в инфракрасном спектре лучей (технология 3D). Высота размещения консоли выбирается из условий уверенного обзора видеокамерами всех четырех светоотражателей (мишеней), размещенных на колесах автомобиля. Устройство обеспечивает одновременный контроль углового положения в пространстве всех четырех колес автомобиля. Стенды оборудованы двумя видеокамерами, расположенными в консольной балке. Исполнение А750 (URS193D2T) имеет дополнительные светофильтры и камеры повышенной разрешающей способности.

Принцип действия стендов основан на системе «технического зрения» видеокамер с высоким разрешением. Процесс измерения осуществляется путем считывания информации видеокамерами со светоотражателей, закрепленных на \ у // Лист 1 из 9

колесах и освещаемых в ИК-диапазоне. Обработка информации и выдача результата измерений проводится с помощью стандартного персонального компьютера с установленным программным обеспечением версии не ниже PRG 02.01.00.

Управление процессом измерений во всех исполнениях стендов производится путем переключения программ с помощью клавиатуры персонального компьютера. В память персонального компьютера стендов заложена база данных, в которой имеется более 18000 наименований моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров, на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля и измерений.

Места нанесения знака поверки (клейма-наклейки) указано в приложении А.

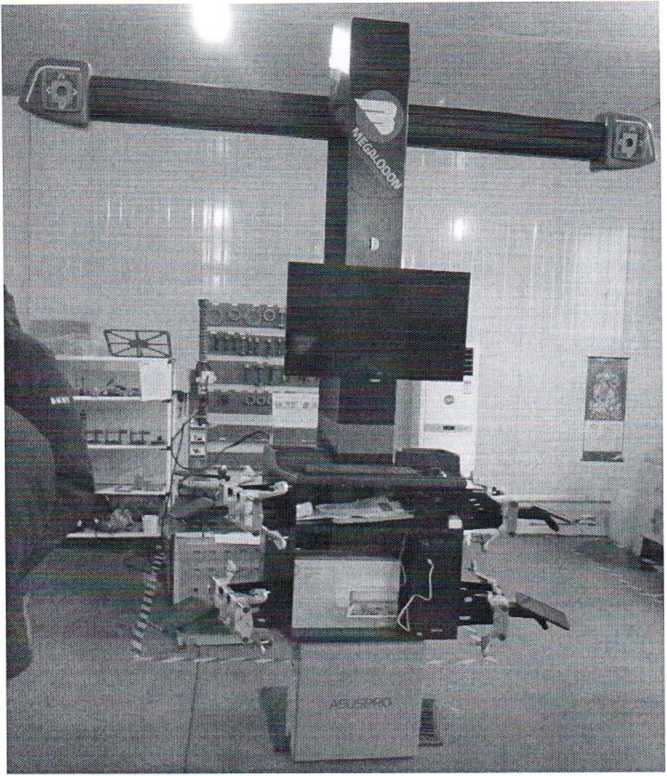

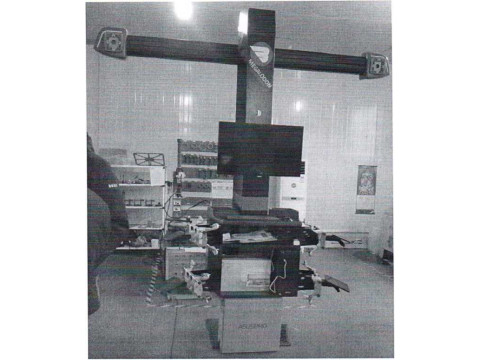

Внешний вид стендов представлен на рисунках 1,2, 3.

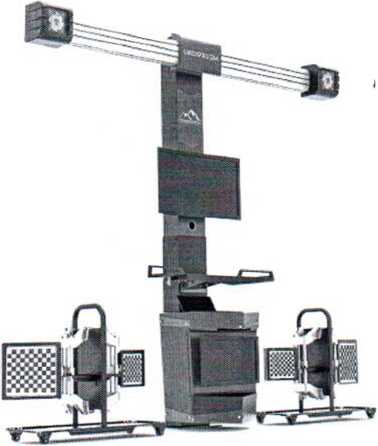

URS193D2F2M

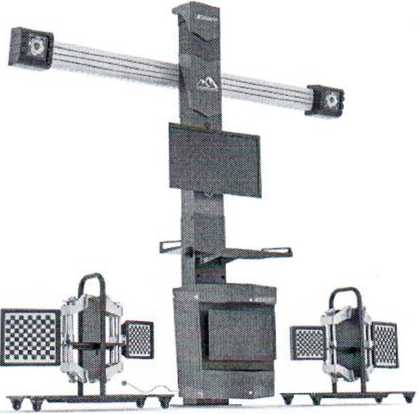

URS193D2M

Рисунок 1 Общий вид стендов для измерения, контроля и регулировки углов установки колес автомобилей серии Аххх (URS)

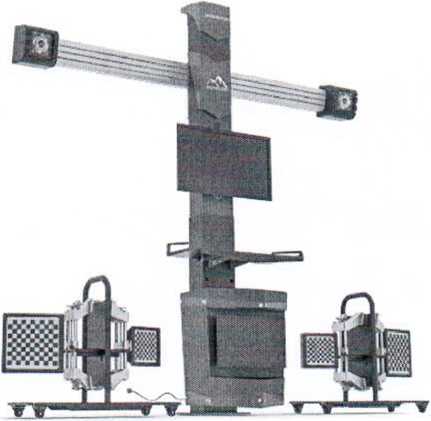

URS193D2T

URS193D2F

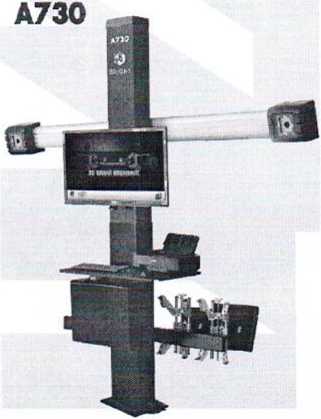

А730

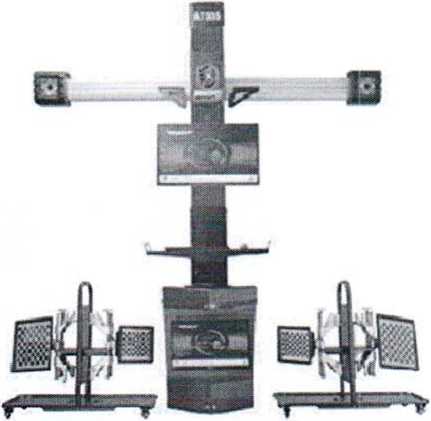

A730S

Рисунок 2 Общий вид стендов для измерения, контроля и регулировки углов установки колес автомобилей серии Аххх (URS)

А750

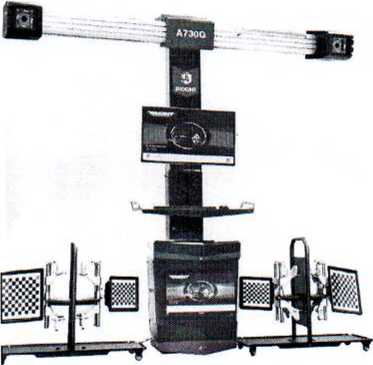

A730G

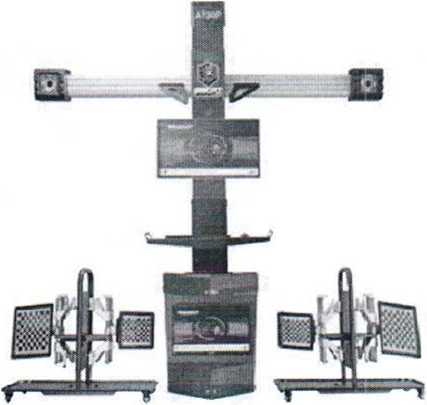

А730Р

Рисунок 3 Общий вид стендов для измерения, контроля и регулировки углов установки колес автомобилей серии Аххх (URS).

Примеры обозначения стендов для измерения, контроля и регулировки углов установки колес автомобилей серии Аххх (URS) (для обозначений А730, A730S, A730G, А730Р, А750):

А 730, 750 S

G

Дополнительное буквенное обозначение: S - фиксированный луч камеры

G - с возможностью поворота луча камеры Р - автоматический подъем и опускание луча камеры с помощью клавиатуры Без обозначения - базовая версия (комплект мебели для ПК минимальных размеров без тележек для мишеней) Серия стенда по системе нумерации изготовителя

Обозначение типа стенда

Примеры обозначения стендов для измерения, контроля и регулировки углов установки колес автомобилей серии Аххх (URS) (для обозначений URS193D2F, URS193D2F2M, URS193D2M, URS193D2T):

URS 193 D2

F - с фиксацией камеры, базовый комплект мебели для персонального компьютера (ПК) без тележки для мишеней, заставка программного интерфейса Trommelberg;

F2M - с фиксацией камеры, стандартный комплект мебели для ПК с двумя тележками для мишеней, заставка программного интерфейса Trommelberg;

М - автоматический подъем и опускание луча камеры с помощью клавиатуры, стандартный комплект мебели для ПК с двумя тележками для мишеней, заставка программного интерфейса Trommelberg;

Т - автоматический поиск мишени, комплект мебели для ПК минимальных размеров (по размеру мишени) без тележек, заставка программного интерфейса Trommelberg;

Обозначение комплектации

Серия стенда

Обозначение типа стенда

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики стендов для измерения, контроля и регулировки углов установки колес автомобилей серии Аххх (URS) (А730 (URS193D2F), A730S (URS193D2F2M), A730G, А730Р (URS193D2M), А750 (URS193D2T)) приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносят на стенды методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки стендов входит:

1. Стенд для измерения, контроля и регулировки углов установки колес автомобилей

1 шт.;

1 шт.;

1 комплект;

1 комплект;

1 комплект;

1 шт.

1 экз.;

1 экз.;

1 шт.

2. Монитор с системным блоком*

3. Фиксаторы рулевого колеса и педали тормоза

4. Комплект (4 шт.) колесных зажимов

5. Комплект поворотных кругов (2 шт.)*

6. Программное обеспечение (версия не ниже PRG 02.01.00)

7. Инструкция по эксплуатации

8. МРБ МП.2958-2020 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии Аххх (URS). Методика поверки"*

9. Принтер*

Примечание:

«*» - по требованию заказчика.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Corwei (Yingkou) industrial Со., Ltd.", Китай;

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования";

МРБ МП.2958-2020 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для измерения, контроля и регулировки углов установки колес автомобилей серий Аххх (URS). Методика поверки".

Заключение

Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии Аххх (URS) соответствуют требованиям документации фирмы "Corwei (Yingkou) industrial Со., Ltd.", (Китай), ГОСТ 25176-82, требованиям Технических регламентов Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии № ЕАЭС N RU Д-СМ.АБ58.В.01947/20, срок действия с 30.01.2020 до 22.01.2023 включител>Цб7, ТР ТС 010/2011 "О безопасности машин и оборудования" (сертификат соответствия № ЕАЭС RU С-СМ.АБ58.В.01169/20, срок действия с 23.01.2020 до 22.01.2023 включительно)?-'

!' V-.' . . J \ Vk V       V И

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025.
