Преобразователи температуры измерительные AT, LI, ATL, GI
| Номер в ГРСИ РФ: | РБ 03 10 7400 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Aplisens" S.A., Польша |
|
Описание типа РБ 03 10 7400 20 [2020-04-23]
rb-03-10-7400-20_2020-04-23.pdf
|
Скачать |
Преобразователи температуры измерительные AT, LI, ATL, GI (далее преобразователи) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств и милливольтовых устройств постоянного тока в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА, а также в цифровой сигнал для передачи по протоколу HART и по интерфейсу RS-232.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7400 20 |
| Наименование | Преобразователи температуры измерительные AT, LI, ATL, GI |
| Год регистрации | 2020 |
| Номер сертификата | 13154 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2025-01-30 |
| Получатель сертификата | фирма "Aplisens" S.A., Польша (PL) |
Производитель / Заявитель
фирма "Aplisens" S.A.
Адрес: 03-192 Warszawa, ul. Morelowa 7
Контакты: (+48-22) 814-07-77 / (448-22) 814-07-78 / aplisens@aplisens.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка по МРБ МП.2964-2020. |
Поверители
Скачать
|
Описание типа РБ 03 10 7400 20 [2020-04-23]
rb-03-10-7400-20_2020-04-23.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи температуры измерительные AT, LI, ATL, GI (далее преобразователи) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств и милливольтовых устройств постоянного тока в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА, а также в цифровой сигнал для передачи по протоколу HART и по интерфейсу RS-232.
Преобразователи применяются в автоматизированных системах контроля, регулирования и управления технологическими процессами во всех областях промышленности, энергетики и коммунального хозяйства и др.
Описание
Принцип работы преобразователей основан на измерении и преобразовании сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств и милливольтовых устройств (далее устройств) постоянного тока в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА. Сигнал с подключённого устройства поступает на вход преобразователя, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока. Преобразователи LI, GI поддерживают сигнал HART-протокола, который накладывается на унифицированный аналоговый сигнал постоянного тока при помощи частотного модуля.
Преобразователи АТ изготавливаются следующих исполнений: АТ-2, АТХ-2, АТ-Ех, отличающихся друг от друга конструктивным исполнением и наличием взрывозащиты (исполнения АТХ-2, АТ-Ех). Преобразователи конструктивно выполнены в цилиндрическом пластиковым корпусом с расположенными на нем клеммами для подключения входного сигнала, напряжения питания и клеммами для вывода выходного сигнала. Программирование преобразователей АТ осуществляется по интерфейсу RS-232 производителем по заказу потребителя.
Преобразователи G1 имеют исполнения: GI-22, GI-22-2, GIX-22-2 отличающиеся друг от друга конструктивным исполнением наличием взрывозащиты (исполнение GIX-22-2). Преобразователи конструктивно выполнены в цилиндрическом пластиковым корпусом с расположенными на нем клеммами для подключения входного сигнала, напряжения питания и клеммами для вывода выходного сигнала. Программирование преобразователей GI осуществляется по интерфейсу RS-232 производителем по заказу потребителя.
Преобразователи LI имеют исполнения: LI-23, LI-24, LI-24G, LI-24ALW, отличающихся друг от друга по конструктивному исполнения, метрологическим и техническим характеристикам, а также наличием взрывозащиты (исполнения LI-24, LI-24G, LI-24ALW). Программирование преобразователей LI исполнения LI-23 осуществляется по интерфейсу RS-232, исполнений LI-24, LI-24G, LI-24ALW по протоколу HART.
Преобразователи исполнений LI-23, LI-24 выполнены в корпусе из полистирола, внутри которого расположен электронный блок, включающий в себя АЦП, ЦАП, микропроцессор и вспомогательные цепи. На корпусе расположены клеммные блоки с винтовыми зажимами для подключения входного сигнала, напряжения питания и для вывода выходного сигнала, а также для размещения преобразователя на DIN-рейке. Преобразователи имеют программируемый дискретный выход и оснащены светодиодами для сигнализации обрыва датчиков и превышения порога, вмонтированными в лицевую панель.
Преобразователи исполнения LI-24G конструктивно выполнены в цилиндрическом пластиковом корпусе с расположенными на нем клеммами для подключения входного сигнала, напряжения питания и клеммами для вывода выходного сигнала.
Преобразователи исполнения LI-24ALW конструктивно выполнены в цилиндрическом алюминиевым или стальном корпусе, и предназначены для монтажа в полевых условиях. Корпус состоит из двух винтовых крышек, одна из которых оснащена застекленным окошком и имеет два отверстия для кабельных вводов, а также клеммами заземления. Корпус разделен на две неравные части (камеры). В большей камере корпуса размещена основная электронная плата с поворачивающемся дисплеем на угол ±180° с шагом 90°, для визуализации сообщений об ошибках. Во второй камере находится плата коммутации из поликарбоната с размещенными на ней соединительными клеммами.
Преобразователи ATL выполнены в корпусе из полистирола, внутри которого расположен электронный блок, включающий в себе АЦП, ЦАП, микропроцессор и вспомогательные цепи. На корпусе расположены клеммные блоки с винтовыми зажимами для подключения входного сигнала, напряжения питания и для вывода выходного сигнала, а также для размещения преобразователя на DIN-рейке. Программирование преобразователей ATL осуществляется по интерфейсу R.S-232 производителем по заказу потребителя.
Защита от несанкционированного доступа обеспечивается конструкцией.
Клеймо-наклейка наносится на корпус преобразователей в любом свободном месте.
Фотографии внешнего вида преобразователей приведены на рисунках 1-6.

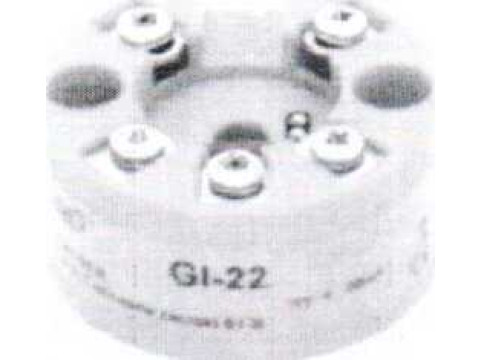

Рисунок 1 - Преобразователи AT, G1, исполнений АТ-2, ATX-2, GI-22, GI-22-2, GIX-22-2
Рисунок 2 - Преобразователи LI исполнения LI-23
Рисунок 3 - Преобразователи LI исполнения LI-24
Рисунок 4 - Преобразователи ATL

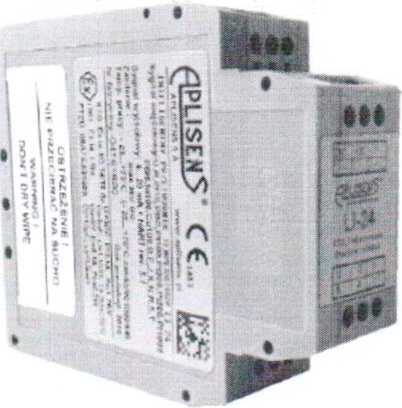

Рисунок 5 - Преобразователи LI исполнения LI-24ALW

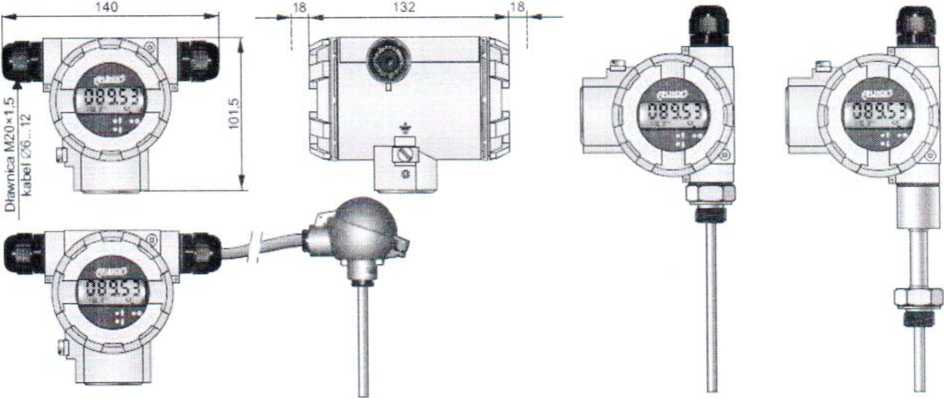

Рисунок 6 - Преобразователи LI исполнения LI-24G
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенной в преобразователь части ПО и автономной (прикладной) части ПО, предназначенной для программирования преобразователя через персональный компьютер или с помощью HART коммуникатора.
Для функционирования преобразователей необходимо наличие встроенной части ПО.
Разделение ПО на законодательно контролируемую и законодательно неконтролируемую части не реализовано.
Законодательно контролируемой частью является вся встроенная часть ПО.
Параметры законодательно контролируемой части встроенной части ПО преобразователей приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационный наименование встроенного ПО |
software |
|
Номер версии (идентификационный номер) ПО* |
1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
|
п ад if i > осударственмый реестр] 1 у \ республики Беларусь / } | |
Законодательно контролируемая часть ПО четко идентифицирована, обеспечена средствами предотвращения от случайного неправильного применения и защищена от мошенничества с помощью специальных программных средств Уровень безопасности по СТБ OIML D 31 - (II).
Параметры законодательно контролируемой части автономной части ПО для коммуникации по интерфейсу RS-232 приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационный наименование автономного ПО |
LMPT |
|
Номер версии (идентификационный номер) ПО* |
1.0 |
|
Цифровой идентиоикатор ПО |
по номеру версии |
Параметры законодательно контролируемой части автономной части ПО для
коммуникации по протоколу HART приведены в таблице 3. Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационный наименование автономного ПО |
RAPORT-2 |
|
Номер версии (идентификационный номер) ПО* |
1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
Примечание к таблицам 1-3: * - и более поздние версии.
Законодательно контролируемая часть ПО четко идентифицирована, обеспечена средствами предотвращения от случайного неправильного применения и защищена от мошенничества с помощью простых программных средств. Уровень безопасности по СТБ OIML D 31 - (I).
Прикладное ПО не является законодательно контролируемым.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазоны измерений, минимальные диапазоны измерений, пределы допускаемой основной и дополнительной погрешности от влияния изменения температуры окружающей среды от нормальных условий (20±5) °C в зависимости от типа входного сигнала преобразователей приведены в таблице 4-9.
Таблица 4
|
Преобразователи А' |
Г, ATL | |||
|
Тип НСХ0, входные сигналы |
Диапазон измерений, °C |
Минимальный диапазон измерений, °C |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности /10 °C |
|
1 |
2 |
3 |
4 |
5 |
|
Pt 100 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
10 |
±0,20 % (от диапазона измерений) или ±0,25 °С2) |
±0,10 % (от диапазона измерений) или ±0,25 °С2) |
|
100 П (2-х, 3-х, 4-х пров, схема соед.) |
от минус 200 до плюс 850 | |||
|
50 М (2-х, 3-х, 4-х пров. схема соед.) |
от минус 180 до плюс 200 | |||
|
100 М (2-х, 3-х, 4-х пров. |
от минус 180 до плюс 200 | |||
аедстэ измерений иестуСлики Еоода, ст 5 Листе
схема соед.) |____________
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 | |
|
100 н (2-х, 3-х, 4-х пров. схема соед.) |
от минус 60 до плюс 180 |
10 |
±0.20 % (от диапазона измерений) или ±0,25 °С2) |
±0,10 % (от диапазона измерений) или ±0.25 °C-' | |
|
” Типы НСХ термопреобразователей сопротивления по ГОСТ 6615; 2) За основную и дополнительную погрешность принимают большее из значений. | |||||
|
Таблица 5 | |||||
|
Преобразователи GI | |||||
|
Тип НСХ0, входные сигналы |
Диапазон измерений,°C |
Минимальный диапазон измерений,°C |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности /10 °C | |
|
Pt 100 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
10 |
±0,20 % (от диапазона измерений) или ±0,25 °С2) |
±0,10 % (от диапазона измерений) или ±0.25 °С2) | |
|
100 П (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
10 |
±0,20 % (от диапазона измерений)или ±0,25 °С2) |
±0,10 % (от диапазона измерений) или ±0,25 °С2) | |
|
100 М (2-х, 3-х, 4-х пров. схема соед.) |
от минус 180 до плюс 200 | ||||
|
100 Н (2-х, 3-х, 4-х пров. схема соед.) |
от минус 60 до плюс 180 | ||||
|
S |
от минус 50 до плюс 1768 |
50 |
±0,20 % или ±0,25 °С2) |
±0,10 % или ±0,25 °С2) | |
|
В |
от 0 до плюс 1820 | ||||
|
J |
от минус 210 до плюс 1200 | ||||
|
Е |
от минус 270 до плюс 1000 | ||||
|
R |
от минус 50 до плюс 1768 | ||||
|
Т |
от минус 270 до плюс 400 | ||||
|
К |
от минус 270 до плюс 1372 | ||||
|
N |
от минус 270 до плюс 1300 | ||||
|
L |
от минус 200 до плюс 800 | ||||
Примечания:
11 Типы НСХ термопреобразователей сопротивления по ГОСТ 6615, термоэлектрических преобразователей по СТБ ГОСТ Р 8.585;
За основную и дополнительную погрешность принимают большее из значе
Государственный реес средств измерений геедублики Беларусь
|
Преобразователи LI исполнения LI-23 | ||||
|
Тип НСХ0, входные сигналы |
Диапазон измерений.°C |
Минимальный диапазон измерений. °C |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности /10 °C |
|
Pt 100 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
10 |
±0,20 % (от диапазона измерений)или ±0,25 °С2) |
±0,10 % (от диапазона измерений) или ±0,25 °С2) |
|
100 п (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 | |||
|
100М (2-х, 3-х, 4-х пров. схема соед.) |
от минус 180 до плюс 200 | |||
|
100 Н (2-х, 3-х, 4-х пров. схема соед.) |
от минус 60 до плюс 180 | |||
|
S |
от минус 50 до плюс 1768 |
50 |
±0,20 % или ±0,25 °С2) |
±0,10 % или ±0,25 °С2) |
|
В |
от плюс 100 до плюс 1820 | |||
|
J |
от минус 210 до плюс 1200 | |||
|
Т |
от минус 270 до плюс 400 | |||
|
К |
от минус 270 до плюс 1372 | |||
|
N |
от минус 270 до плюс 1300 | |||
|
L |
от минус 200 до плюс 800 | |||
|
Примечания: 1' Типы НСХ термопреобразователей сопротивления по ГОСТ 6615, термоэлектрических преобразователей по СТБ ГОСТ Р 8.585; За основную и дополнительную погрешность принимают большее из значений. | ||||
|
Преобразователи LI исполнения LI-24 | ||||
|
Тип НСХ0, входные сигналы |
Диапазон измерений,°C (мВ. Ом) |
Минимальный диапазон измерений °C (мВ, Ом) |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности /10 °C |
|
1 |
2 |
3 |
4 |
5 |
|
Pt 10 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
10 |
±0,10 % (от диапазона измерений) или ±0,25 °С2) |
±0,10 % (от диапазона измерений) или ±0,25 °С2) |
|
Pt 50 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 | |||
|
Pt 100 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 | |||
|
Pt 200 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 | |||
|
Pt 500 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 | |||
|
Pt 1000 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 266 | |||
|
100 М (2-х, 3-х, 4-х пров. схема соед.) |
от минус 50 до плюс 180 | |||
|
100 Н (2-х, 3-х, 4-х пров. схема соед.) |
от минус 60 до плюс 180 | |||
|
Ом (2-х, 3-х, 4-х пров. схема соед.) |
от 0 до 400 |
10 |
±0,10 % (от диапазона измерений)или ±0,25 Ом2’ |
±0,10 % (от диапазона измерений) или ±0.25 Ом2' |
|
от 0 до 2000 | ||||
|
мВ |
от минус 10 до плюс 100 |
10 |
±0,10 % (от диапазона измерений) или ±0,25 мВ2) |
±0,10 % (от диапазона измерений) или ±0,25 мВ2’ |
|
от минус 100 до плюс 1000 | ||||
|
1 |
2 |
3 |
4 |
5 |
|
R.S |
от минус 50 до плюс 1768 |
10 |
±0,10 % (от диапазона измерений)или ±0,25 °С2) |
±0,10 % (от диапазона измерений)или ±0,25 °С2) |
|
В |
от плюс 250 до плюс 1820 | |||
|
J |
от минус 210 до плюс 1200 | |||
|
Е |
от минус 270 до плюс 1000 | |||
|
Т |
от минус 270 до плюс 400 | |||
|
К |
от минус 270 до плюс 1372 | |||
|
N |
от минус 270 до плюс 1300 | |||
|
L |
от минус 200 до плюс 800 |
Примечания:
1,1 Типы НСХ термопреобразователей сопротивления по ГОСТ 6615, термоэлектрических преобразователей по СТБ ГОСТ Р 8.585;
За основную и дополнительную погрешность принимают большее из значений.
Таблица 8
|
Преобразователи LI исполнения LI-24G | ||||
|
Тип НСХ0, входные сигналы |
Диапазон измерений, °C (Ом, мВ) |
Минимальный диапазон измерений, °C (Ом, мВ) |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности /10 °C |
|
1 |
2 |
О э |
4 |
5 |
|
Pt 10 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
10 |
±0,10 % (от диапазона измерений) или ±0,25 °С2) |
±0,10 % (от диапазона измерений) или ±0,25 °С2) |
|
Pt 50 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 | |||
|
Pt 100 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 | |||
|
Pt 200 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 | |||
|
Pt 500 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 | |||
|
1 |
2 |
3 |
4 |
5 |
|
Pt 1000 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 266 |
10 |
±0,10 % (от диапазона измерений) или ±0,25 °С2) |
±0,10 % (от диапазона измерений) или ±0,25 °С2) |
|
100 М (2-х, 3-х, 4-х пров. схема соед.) |
от минус 50 до плюс 180 | |||
|
100 Н (2-х, 3-х, 4-х пров. схема соед.) |
от минус 60 до плюс 180 | |||
|
Ом (2-х, 3-х, 4-х пров. схема соед.) |
от 0 до 400 |
10 |
±0,10 % (от диапазона измерений)или ±0.25 Ом2) |
±0,10 % (от диапазона измерений) или ±0,25 Ом2) |
|
от 0 до 2000 | ||||
|
R, S |
от минус 50 до плюс 1768 |
10 |
±0,10 % (от диапазона измерений)или ±0,25 °С2) |
±0.10 % (от диапазона измерений)или ±0,25 °С2) |
|
В |
от 0 до плюс 1820 | |||
|
J |
от минус 210 до плюс 1200 | |||
|
Е |
от минус 270 до плюс 1000 | |||
|
Т |
от минус 270 до плюс 400 | |||
|
К |
от минус 270 до плюс 1372 | |||
|
N |
от минус 270 до плюс 1300 | |||
|
L |
от минус 200 до плюс 800 | |||
|
мВ |
от минус 10 до плюс 100 |
10 |
±0,10 % (от диапазона измерений)или ±0,25 мВ2) |
±0.10 % (от диапазона измерений) или ±0,25 мВ2' |
|
от минус 100 до плюс 1 000 | ||||
|
Примечания: 11 Типы НСХ термопреобразователей сопротивления по ГОСТ 6615, термоэлектрических преобразователей по СТБ ГОСТ Р 8.585; За основную и дополнительную погрешность принимают большее из значений. | ||||
Таблица 9
|
Преобразователи LI исполнения LI-24ALW | |||||
|
Тип НСХ0, входные сигналы |
Диапазон измерений. °C (мВ. Ом) |
Минима льный диапазон измерен ий. °C (мВ. Ом) |
Пределы допускаемой основной погрешности2’ |
Пределы допускаемой дополнительной погрешности /1 °C | |
|
АЦП. °C (мВ. Ом) |
ЦАП (от диапазона измерений), % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Pt 10 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
10 |
±0,80 |
±0,05 |
±0,035 °C |
|
Pt 50 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
±0,20 |
Государственной реестр] L 1 средств измерении / 11 ;---\ PeonyOftimJ ---Р'/ГА/---jj------------- | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Pt 100 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
10 |
±0.07 |
±0.05 |
±0.0035 °C |
|
Pt 200 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
±0.20 |
±0,002 °C | ||
|
Pt 500 (2-х. 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 850 |
±0,05 |
±0.0007 °C | ||
|
Pt 1000 (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 266 |
±0,03 |
±0,0003 °C | ||
|
10 П (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 1100 |
±0,80 |
±0,035 °C | ||
|
50 П (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 1100 |
±0,20 |
±0,007 °C | ||
|
100 И (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 1100 |
±0,07 |
±0,0035 °C | ||
|
500 П (2-х, 3-х, 4-х пров. схема соед.) |
от минус 200 до плюс 1100 |
±0,05 |
±0,0007 °C | ||
|
50 М (2-х, 3-х, 4-х пров. схема соед.) |
от минус 185 до плюс 200 |
±0,20 |
±0,007 °C | ||
|
100 М (2-х, 3-х, 4-х пров. схема соед.) |
от минус 185 до плюс 200 |
±0,07 |
±0,003 °C | ||
|
50 М (а=0,004 26 °C'1) (2-х, 3-х, 4-х пров. схема соед.) |
от минус 50 до плюс 200 |
±0,20 |
±0,007 °C | ||
|
100 М (а=0,004 26 °C'1) (2-х, 3-х, 4-х пров. схема соед.) |
от минус 50 до плюс 200 |
±0,07 |
±0,003 °C | ||
|
100 Н (2-х, 3-х. 4-х пров. схема соед.) |
от минус 60 до плюс 180 |
±0,07 |
±0.003 °C | ||
|
Ом (2-х, 3-х, 4-х пров. схема соед.) |
от 0 до 400 |
±0,03 |
±0,002 Ом | ||
|
от 0 до 2000 |
±0,12 | ||||
|
R |
от минус 20 до плюс 1768 |
±0,35 |
,±cuooi °с //• / /и- X | ||
|
S |
от минус 30 до плюс 1768 |
±0.40 | |||
|
Л |
F/ ivpj ” \ Л— | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
в |
от плюс 250 до плюс 1820 |
10 |
±0,55 |
±0,05 |
±0.001 °C |
|
J |
от минус 210 до плюс 1200 |
±0,20 | |||
|
Е |
от минус 200 до плюс 1000 |
±0.15 | |||
|
Т |
от минус 200 до плюс 400 |
±0.15 | |||
|
К |
от минус 200 до плюс 1372 |
±0,30 | |||
|
N |
от минус 200 до плюс 1300 |
±0.25 | |||
|
L |
от минус 200 до плюс 800 |
±0,20 | |||
|
мВ |
от минус 10 до плюс 100 |
±0.006 |
±0,00006 мВ | ||
|
от минус 100 до плюс 1000 |
±0.05 |
±0.0005 мВ |
Примечания:
11 Типы НСХ термопреобразователей сопротивления по ГОСТ 6615. термоэлектрических преобразователей по СТБ ГОСТ Р 8.585;
21 Погрешность преобразователей с цифровым выходом равна погрешности АЦП. Погрешность преобразователей с выходом от 4 до 20 мА постоянного тока/HART равна сумме по-грешностей АЦП и ЦАП.
|
Выходной сигнал, мА, постоянного тока: |
от 4 до 20. | |||
|
Напряжения питания постоянного тока, В: Gl, LI-23 |
от 10 до 36 | |||
|
AT, ATL |
от 8 до 28 | |||
|
LI-24, LI-24ALW __ LI-24G |
от 14 до 50________________ от 8,5 до 36 | |||
|
Сигнализация обрыва датчика: |
23 мА или 3,8 мА. | |||
|
Степень защиты от внешних воздействий по ГОСТ 14254(МЭК 60529) в зависимости от серии и исполнения: |
IP10, IP20, IP54, IP65, IP66, IP67. | |||
|
Масса, кг, не более: LI-24ALW для остальных преобразователей |
1,5 0,15 | |||
|
Габаритные размеры, мм, не более: AT, GI, LI-24G |
045x26 | |||
|
LI-23 |
114,5x99x12,5 | |||
|
LI-24 |
107x80x28 | |||
|
LI-24ALW______ _ ____ ATL______ Условия эксплуатации: |
101,5x132x140 62x91x8 ---------------------Н—Hew |
-rt |
kA чЫМЙ pflwGTp | |
II I средств измерений
и \ Республики Беларусь
|
- температура окружающего воздуха, °C ATL, LI-23 |
от минус 25 до плюс 80 |
|
AT, GI |
от минус 40 до плюс 85 |
|
LI-24ALW |
от минус 40 до плюс 80 |
|
LI-24, LI-24G |
от минус 40 до плюс 80 |
|
- относительная влажность воздуха, % |
до 98. |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и/или также на корпус преобразователя при помощи наклейки.
Комплектность
В комплект поставки входят:
- преобразователь температуры - 1 шт.;
- комплект эксплуатационных документов (паспорт и/или руководство по эксплуатации*) - 1экз.;
- методика поверки МРБ МП. -2020* «СОЕЙ РБ. Преобразователи
температуры измерительные AT, LI, ATL, GI. Методика поверки», утверждена РУП «Витебский ЦСМС».
* - Допускается прилагать по 1 экз. на преобразователи в количестве более одного изделия, поставляемые в один адрес на бумажном носителе и/или электронном виде
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
1 Техническая документация фирмы «APLISENS» S.A., Польша (PL);
2 ТР ТС 004/2011 «О безопасности низковольтного оборудования».
3 ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
4 ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
5 МРБ МП. 29С 9 -2020 «СОЕЙ РБ. Преобразователи температуры
измерительные AT, LI, ATL, G1. Методика поверки», утверждена РУП «Витебский ЦСМС».
Заключение
Преобразователи температуры измерительные AT, LI, ATL, GI соответствуют требованиям технической документации фирмы «APLISENS» S.A., Польша (PL), ТР ТС 004/2011 и ТР ТС 020/2011, ТР ТС 012/2011.
Межповерочный интервал - не более 24 месяца.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяца.
.Государственный реестр I средств из.чеоений / \ РеспуОпчи
Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)
210015 г. Витебск, ул. Б. Хмельницкого, 20
Тел./факс (0212)42-68-04
Аттестат аккредитации № BY /112 02.6.0.0003.
Смотрите также
