Течеискатели-сигнализаторы ФП 12

Назначение

Течеискатели-сигнализаторы ФП 12, в зависимости от исполнения, предназначены для обнаружения утечек метана, пропана, метана и пропана, водорода, и выдачи световой и звуковой сигнализации при превышении установленных пороговых значений объемной доли указанных газов.

Область применения - производственные помещения (ГРП, ГНС, котельные и т.д.), подвалы, колодцы, а также газопроводы высокого, среднего и низкого давления, в том числе и подземные газопроводы при проведении регламентных и ремонтновосстановительных работ.

Описание

Течеискатель-сигнализатор ФП 12 представляет собой переносной прибор со световой и звуковой сигнализацией с жидкокристаллическим индикатором, с фиксированным порогом срабатывания сигнализации, с принудительной подачей контролируемой среды, одноблочный, с режимом работы эпизодического действия.

Электрическое питание автономное - аккумуляторные батареи типа 4 х MS-4/5A1600.

Метод измерения основан на регистрации изменения сопротивления полупроводникового датчика при воздействии на него газа.

Градуировка производится на метан (СНд), либо пропан (СзНв), либо водород (Нг).

Течеискатели-сигнализаторы ФП 12 являются взрывозащищенными и им присвоена маркировка взрывозащиты 1 Ex ib d ПС Т5 Gb по ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ 31610.11. На лицевой панели имеется предупредительная надпись: «Во взрывоопасной зоне не вскрывать».

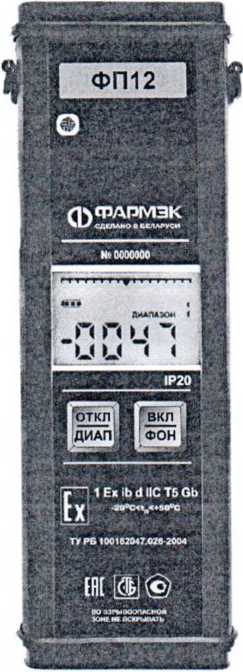

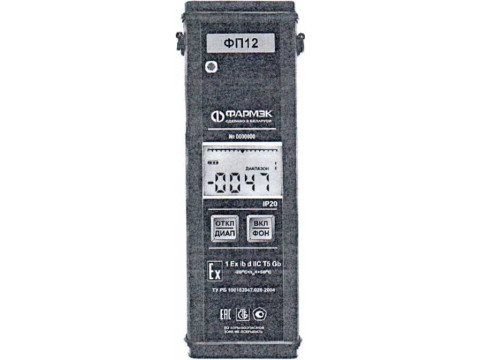

Внешний вид течеискателя-сигнализатора ФП 12 приведен на рисунке 1.

Рисунок 1

Схема пломбировки для защиты от несанкционированного доступа с указанием места для нанесения знака поверки и места пломбировки изготовителем приведена в приложении А к Описанию типа.

Программное обеспечение

Течеискатель-сигнализатор ФП 12 функционирует под управлением программного обеспечения (далее ПО). ПО состоит из двух частей: встроенное и внешнее.

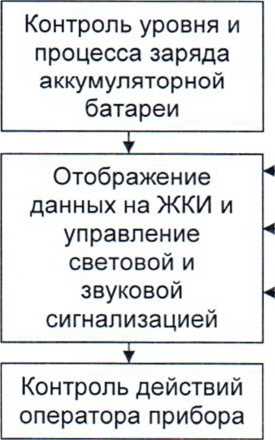

Структура ПО течеискателя-сигнализатора ФП 12 представлена на рисунке 2.

Контроль состояния

газочувствительного датчика

Настройка параметров прибора

Контроль ошибок и аварий

Модуль связи с внешним устройством настройки и диагностики

Рисунок 2

Основные функции встроенного ПО течеискателя-сигнализатора следующие:

- определение изменения концентрации измеряемого газа;

- определение превышения установленного порога измеряемого газа;

- отображение состояния течеискателя-сигнализатора на его экране;

- определение ошибок и аварийных ситуаций течеискателя-сигнализатора;

- оповещение оператора о изменении концентрации, превышении установленного порога, ошибках, аварийных ситуациях и разряде аккумуляторной батареи посредством световой и звуковой сигнализации;

- контроль уровня и процесса заряда аккумуляторной батареи;

- управление калибровкой течеискателя-сигнализатора;

- связь с внешним устройством по USB-порту.

Внешнее ПО предназначено для персонального компьютера под управлением ОС Windows. Основные функции внешнего ПО - диагностика и настройка течеискателя-сигнализатора ФП 12.

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФП 12 и измеренных данных.

Идентификационные данные ПО течеискателя-сигнализатора ФП 12 приведены в таблице 1.

Таблица 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики течеискателей-сигнализаторов указаны в таблице 2.

//

Таблица 2

Бес

Продолжение таблицы 2

Знак утверждения типа

Знак утверждения типа наносится способом цифровой печати на лицевую панель течеискателя-сигнализатора ФП 12 и типографским способом на титульные листы эксплуатационных документов.

Комплектность

Состав комплекта поставки течеискателя-сигнализатора ФП 12 приведен в таблице 3.

Таблица 3

Методика поверки МРБ.МП 1432-2004 включена в паспорт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

ТУ РБ 100162047.026-2004 «Течеискатели-сигнализаторы ФП 12. Технические условия».

МРБ МП. 1432 - 2004 «Течеискатели-сигнализаторы ФП 12. Методика поверки».

Заключение

Течеискатели-сигнализаторы ФП 12 соответствуют требованиям ГОСТ 12997-84, ГОСТ 15150-69, ТУ РБ 100162047.026-2004, ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация соответствия ЕАЭС № BY/112 11.01. ТР020 003 30513), ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № ЕАЭС RU C-BY.HA65.B.00078/19).

Межповерочный интервал: не более 12 месяцев; межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 6 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 378-98-13.

Аттестат аккредитации № BY/112 1.0025.
