Анализаторы жидкости серии HQ
| Номер в ГРСИ РФ: | РБ 03 09 4439 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Hach Lange GmbH", Германия |
Анализаторы жидкости серии HQ (далее - анализаторы) предназначены для измерений состава и свойств жидкости: удельной электрической проводимости, pH, растворенного кислорода.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4439 20 |
| Наименование | Анализаторы жидкости серии HQ |
| Год регистрации | 2020 |
| Номер сертификата | 13162 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2025-01-30 |
| Получатель сертификата | фирма "Hach Lange GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Hach Lange GmbH"
Адрес: Konigsweg 10 D-14163, Berlin
Контакты: +49 (30) 809860
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку, в т.ч. находящихся в эксплуатации проводить по МРБ МП. 2076-2010. |
Поверители
Скачать
|
Описание типа РБ 03 09 4439 20 [2010-11-22]
rb-03-09-4439-20_2010-11-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4439 20 [2020-05-22]
rb-03-09-4439-20_2020-05-22.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы жидкости серии HQ (далее - анализаторы) предназначены для измерений состава и свойств жидкости: удельной электрической проводимости, pH, растворенного кислорода.
Область применения - предприятия энергетики, химической промышленности, водоочистки, водоснабжения и пищевой промышленности.
Описание
Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от датчиков, в зависимости от измеряемых параметров жидкости: удельной электрической проводимости, pH, растворенного кислорода. Анализаторы могут измерять TDS и соленость, так как эти величины являются расчетными из удельной электрической проводимости.
Анализаторы состоят из блока регистрации и управления датчиков.
Анализаторы имеют прочный влагозащищенный корпус, могут работать как от сети так и от батарей (в зависимости от потребности и комплектации), имеют режим энергосбережения, память на 500 измерений. Дисплей с подсветкой позволяет работать в темноте. Все датчики Intellical имеют встроенный датчик температуры. Возможно подключение ПК и принтера через USB-порт. Защита программ и настроек обеспечена паролем. Кабель 30 м позволяет проводить измерения в недоступных местах - озерах, скважинах и т.д.
Информация о результатах измерений отображается на жидкокристаллическом дисплее анализаторов, а также может быть передана через USB-порт и распечатана, может накапливаться в памяти и передаваться в персональный компьютер.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Внешний вид анализаторов приведен на рисунке 1.

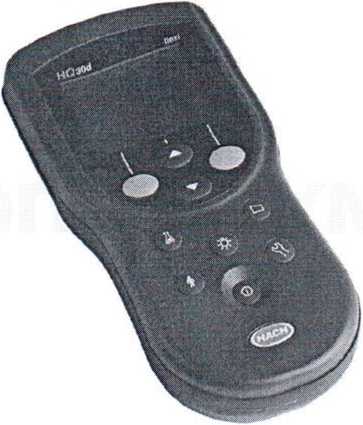

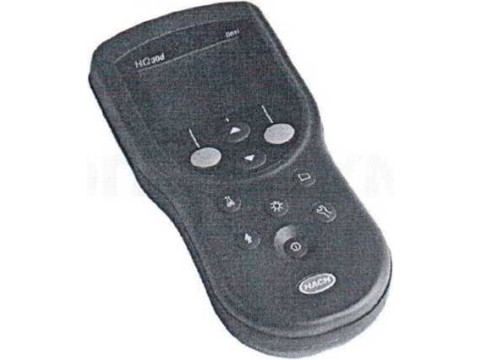

Рисунок 1. Внешний вид анализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов указаны в таблице 1.
|
Характеристика |
Значение | |
|
Анализаторы с электродами на электропроводность Intellical | ||
|
Удельная электри-ческая проводи-мость (УЭП) |
диапазон измерений, мСм/см |
от 2 до 200 |
|
диапазон показаний, мСм/см |
от 0 до 200 | |
|
Пределы допускаемой приведенной погрешности при измерении УЭП и погрешность приведения УЭП к температуре 25 °C (базовая температура приведения), % |
±4 | |
|
Анализаторы с электродами pH Intellical | ||
|
Активность ионов (pH) |
диапазон измерений, ед. pH |
от 0 до 14 |
|
пределы допускаемой абсолютной погрешности при измерении pH, ед. pH |
+0,05 | |
|
Температура изме-ряемой среды |
диапазон измерений,°C |
от 0 до 80 |
|
пределы допускаемой абсолютной погрешности при измерении температуры, °C |
±0,3 | |
|
Анализаторы с датчиком растворенного кислорода LDO | ||
|
Концентрация растворенного кислорода |
диапазон измерений, мг/л |
от 0 до 20 |
|
пределы допускаемой абсолютной погрешности при измерении концентрации растворенного кислорода, мг/л |
±0,2 | |
|
Температура измеряемой среды |
диапазон измерений, °C |
от 0 до 50 |
|
пределы допускаемой абсолютной погрешности при измерении температуры, °C |
±0,3 | |
|
Питание анализаторов, В: - 4 элемента типа АА - от сети переменного тока через адаптер USB/DC |
6-9 230±23 | |
|
Масса, кг, не более |
0,43 | |
|
Габаритные размеры, мм, не более |
97x197x36 | |
|
Диапазон температур при эксплуатации и хранении, °C |
от 0 до .50 | |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации трубки типографским способом.
Комплектность
В комплект поставки анализаторов входят:
-1 шт
Анализатор
Датчики
Батарейки АА
Сетевой адаптер со шнуром
Адаптер постоянного тока/USB Руководство по эксплуатации
- 1 или более шт. в зависимости от заказа
- 4 шт.
- 1 шт. (по требованию потребителя)
- 1 шт. (по требованию потребителя)
- 1 экз.
Методика поверки МРБ МП.2076-2010 -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Hach Lange GmbH", Германия.
МРБ МП.2076-2010 "Анализаторы жидкости портативные серии HQ. Методика поверки".
Заключение
Анализаторы жидкости серии HQ соответствуют требованиям документации фирмы "Hach Lange GmbH", Германия, TP ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии ЕАЭС № RU Д-US.МЛ66.В.02383, действительна до 01.05.2022).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 1.0025
