Стенды балансировочные СВ
| Номер в ГРСИ РФ: | РБ 03 19 3991 20 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Категория: | Станки балансировочные |
| Производитель / заявитель: | "Corwei (Yingkou) industrial Co., Ltd.", Китай |
Стенды балансировочные СВ (далее - стенды) предназначены для измерения избыточной массы, приведенной к одной или обоим плоскостям диска колеса, при балансировки колес автотранспортных средств с различными типами дисков в статическом и динамическом режимах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 3991 20 |
| Наименование | Стенды балансировочные СВ |
| Год регистрации | 2020 |
| Номер сертификата | 13163 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2025-01-30 |
| Получатель сертификата | фирма "Corwei (Yingkou) industrial Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Corwei (Yingkou) industrial Co., Ltd."
Адрес: NO, A9, 33 WENHUA ROAD WEST, LAOBIAN DISTRICT, YINGKOU, LIAONING Province, China
Контакты: тел.: +86 417 22 55 222, факс: +86 417 22 55 197, brigt@worldbright.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 353-97 (изменения №1,2). |
Поверители
Скачать
|
Описание типа РБ 03 19 3991 20 [2009-06-17]
rb-03-19-3991-20_2009-06-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 3991 20 [2020-04-30]
rb-03-19-3991-20_2020-04-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 3991 20 [2015-04-23]
rb-03-19-3991-20_2015-04-23.pdf
|
Скачать |
Описание типа
Назначение
Стенды балансировочные СВ (далее - стенды) предназначены для измерения избыточной массы, приведенной к одной или обоим плоскостям диска колеса, при балансировки колес автотранспортных средств с различными типами дисков в статическом и динамическом режимах.
Стенды могут быть использованы на транспортных предприятиях, автомобильных заводах и в условиях станций технического обслуживания транспортных средств.
Описание
Стенды балансировочные СВ построены по схеме с вертикальным расположением балансируемого колеса.
Фирма "Corwei (Yingkou) industrial Со., Ltd." выпускает следующие исполнения стендов:
- для легковых автомобилей СВ910, СВ1930, СВ66, СВ67, СВ68, СВ75Р, СВ76, СВ79, СВ1960, СВ1990, СВ4524, СВ4525.
- для грузовых и легковых автомобилей СВ460, СВ1448, СВ45, СВ46.
Исполнения для легковых автомобилей имеют возможность балансировки колес для мотоциклов с помощью зажимного приспособления для мотоциклетных колес (поставляются по отдельному заказу).
Исполнения СВ66, СВ67, СВ68, СВ75, СВ76, СВ910, СВ460, СВ79, СВ46 выпускаются фирмой "Corwei (Yingkou) industrial Со., Ltd." под торговыми марками Bright, Horex, Corwei; исполнения СВ1930, СВ1960, СВ1990, СВ1448 - под торговой маркой TROMMELBERG; исполнения СВ4524, СВ4525, СВ45 - под торговой маркой NORDBERG.
Конструктивно стенды состоят из закрепляемого или незакрепляемого на полу корпуса, внутри которого размещена система электропривода с механическим или электромагнитным тормозом, электронная система управления и обработки результатов измерений (плата процессора), вибрато. Вибрато является главным узлом стендов. Он состоит из вала, расположенного в вибрационной трубе, двух изолированных от корпуса измерительных преобразователей (пьезоэлектрических датчиков) и оптоэлектронного датчика для определения углового положения избыточной массы колеса.
Переменные силы, возникающие при вращении колеса из-за дисбаланса, преобразуются датчиками в электрические сигналы, усиливаются Гзаряйным усилителем, установленным в центре процессорной платы, и подаются на электронные цифровые табло, показывающие место и величину дисбаланса. Из корпуса стенда выведен вал, на который устанавливаются съемные элементы крепления колеса, и само балансируемое колесо. Способ крепления балансируемого колеса - ручной. Все исполнения стендов могут быть оснащены дополнительной опцией - пневматическим силовым зажимным приспособлением, позволяющим быстро и надежно закреплять колесо на валу стенда.
В стендах параметры колеса могут вводиться вручную, либо автоматически вводят параметр расстояния от корпуса стенда до балансировочной плоскости колеса и дополнительно вводят диаметр колеса.
На станине стендов, в ее верхней части, размещена клавиатура для ввода рабочих параметров колеса и специальных программ, а также электронное жидкокристаллическое цифровое табло, либо монитор (ЖКИ, LED, сенсорный).
Обработка информации и выдача результатов измерений проводится с помощью встроенного персонального компьютера с установленным программным обеспечением версии:
- не ниже 2.21 (для стендов СВ910, СВ460, СВ1930, СВ4524, СВ1448, СВ45);
- не ниже 2.2.1 (для стендов СВ66, СВ67, СВ68, СВ1960, СВ4525);
- не ниже MPLCD-TR1.0.6 (для стендов СВ75, СВ76, СВ1990);
- не ниже TSI BPPL 1.1.0 (для стендов СВ 79);
- не ниже МТВ 2.5.0 (для стендов СВ 46).

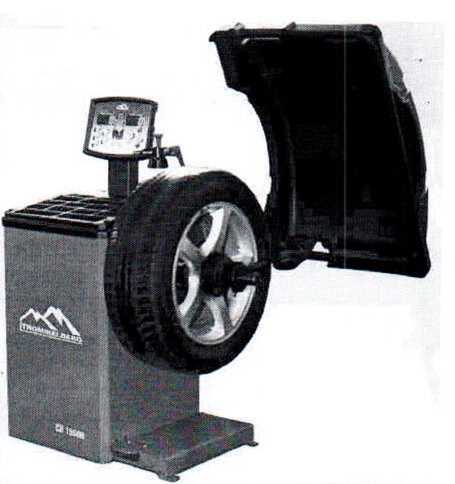

Общий вид стендов приведен на рисунках 1, 2, 3.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

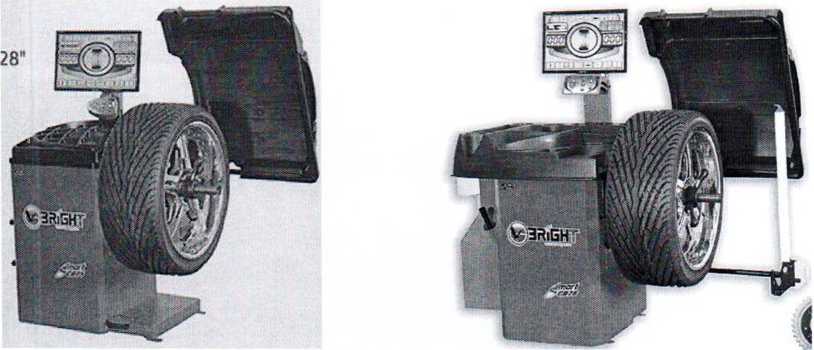

СВ66

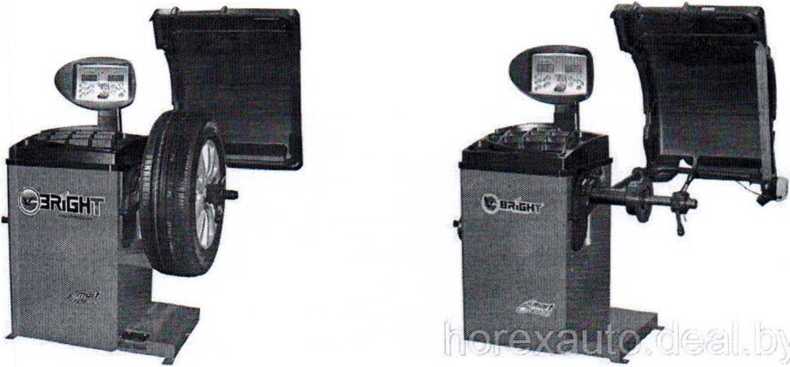

СВ68

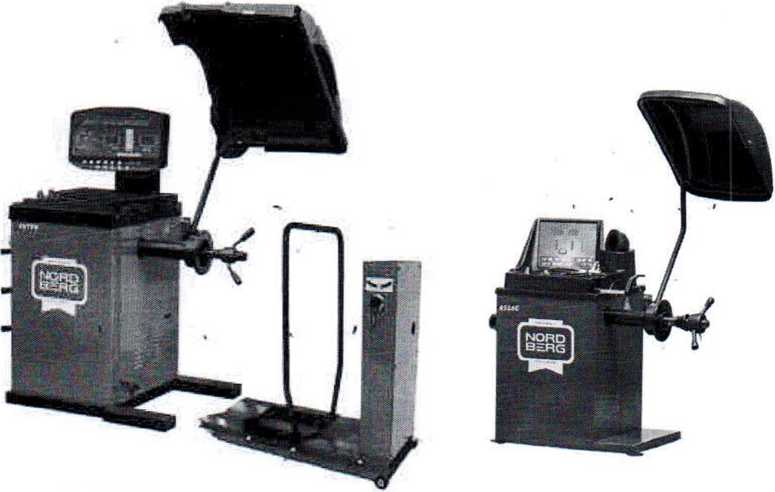

СВ75Р СВ76
Рисунок 1. Общий вид стендов балансировочных СВ
CB45TRK СВ4524С

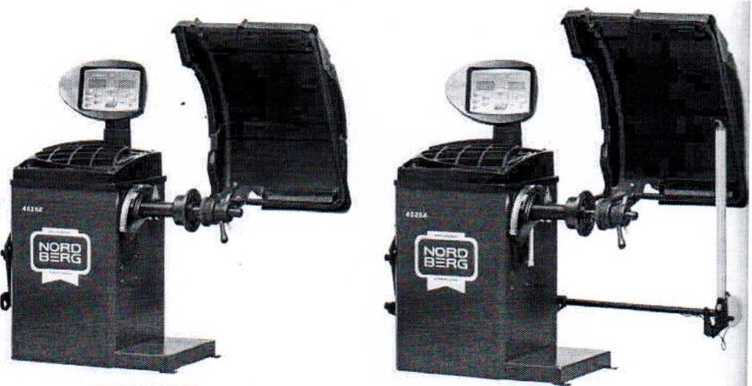

СВ4525Е СВ4525А
Рисунок 2. Общий вид стендов балансировочных СВ

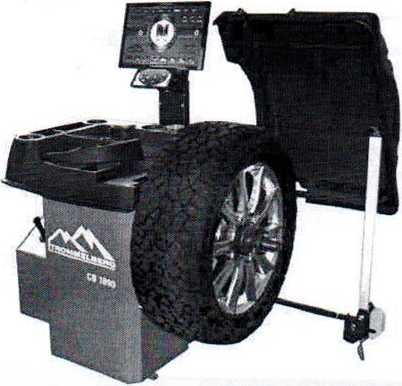

СВ1990В
СВ1960В

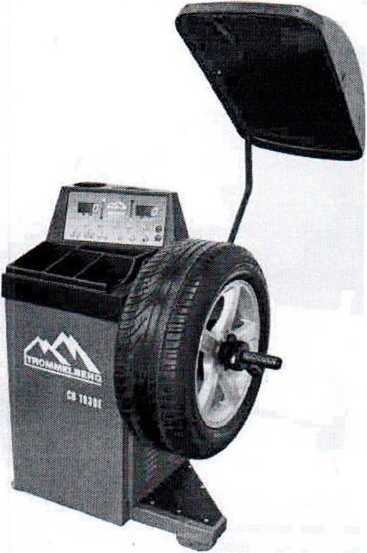

СВ1930Е

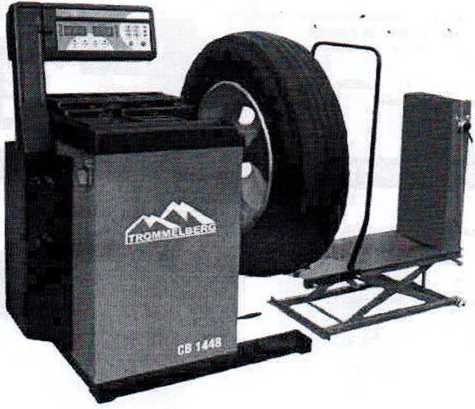

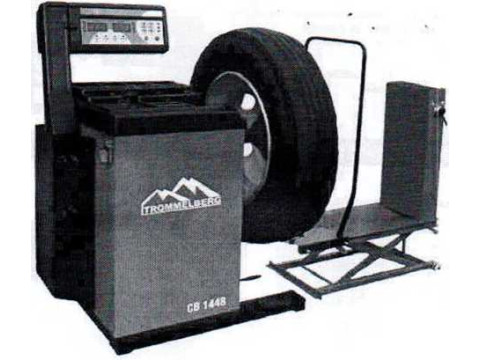

СВ1448
Рисунок 3. Общий вид стендов балансировочных СВ
Примеры обозначения стендов балансировочных СВ:
|
СВ св |
1448 910 |
Без обозначения - базовая комплектация GB - с защитным покрытием и усиленной конструкцией корпуса |
|
св |
1960, 1990, 460 |
В - с защитным покрытием |
|
св |
1930 |
Е - упрощенная комплектация (эконом версия) |
|
св |
66, 67, 68, 76 | |
|
св |
75, 79 |
Р - измерение ширины балансируемого колеса |
|
св |
4525 |
А - автоматический ввод данных с помощью лазерного указателя N - с ЖК дисплеем |
|
св |
4524 |
С - с обновленным и измененным дизайном |
|
св |
45, 46 |
TRK - исполнение стенда с балансировкой |
грузовых колес
PL - оснащены пневматическим силовым зажимным приспособлением (дополнительная опция для легковых автомобилей)
-------- Обозначение дополнительных букв в маркировке (допускается любое из приведенных)
--------------Обозначение серии и группы стенда по нумерации изготовителя
------------- Обозначение типа стенда
Обозначение дополнительных букв в маркировке:
Без обозначения - базовая комплектация;
GB - с защитным покрытием и усиленной конструкцией корпуса;
В - с защитным покрытием;
Е - упрощенная комплектация (эконом версия);
Р - измерение ширины балансируемого колеса;
А - автоматический ввод данных с помощью лазерного указателя;
N - с ЖК дисплеем;
С - с обновленным и измененным дизайном;
TRK - исполнение стенда с балансировкой грузовых колес;
PL - оснащены пневматическим силовым зажимным приспособлением (дополнительная опция для легковых автомобилей).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики стендов балансировочных СВ (СВ910, СВ1930, СВ66, СВ67, СВ68, СВ75, СВ76, СВ79, СВ1960, СВ1990, СВ460, СВ1448, СВ4525, СВ4524, СВ45, СВ46) представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Максимальная масса балансируемого колеса, кг -СВ910; СВ4524С - СВ66; СВ67; СВ68; CB4525N; СВ75; СВ76; СВ79; СВ1960В; СВ1990В; СВ1930Е; - СВ4525; СВ4525А; СВ4525Е -СВ1448 - CB45TRK - СВ46; СВ460 |
65 70 70 200 200 200 |
|
Диаметр обода балансируемого колеса, мм (дюйм) - СВ910; СВ4524С; СВ1930Е - СВ66; СВ67; СВ68; СВ75; СВ76; CB4525N - СВ1990В; СВ1960В; СВ4525; СВ4525А; СВ4525Е - CB45TRK; СВ460; СВ1448 -СВ46 -СВ79 |
от 304,8 до 609,6 (от 12 до 24) от 330,2 до 711,2 (от 13 до 28) от 330,2 до 711,2 (от 13 до 28) от 254 до 609,6 (от 10 до 24) от 330,2 до 711,2 (от 13 до 28) от 330,2 до 711,2 (от 13 до 28) |
|
Ширина обода балансируемого колеса, мм (дюйм) |
от 38 до 508 (от 1,5 до 20) |
|
Время измерения избыточной массы балансируемого колеса, с -СВ1990В; СВ1960В; СВ79 - СВ66; СВ67; СВ68; СВ75; СВ76; СВ4525; CB4525N, СВ4525А; СВ4525Е - СВ1448 (для колеса до 16 дюйм) СВ1448; СВ460; CB45TRK - СВ910; СВ4524С;СВ1930Е - СВ46 |
-7 -7 -9/-15 -10 -9/-20 |
|
Частота вращения при балансировке колеса, мин'1 - для легковых автомобилей (только для стендов СВ910; СВ1930Е; СВ4524С; CB4525N; СВ4525; СВ4525А; СВ4525Е; СВ460; СВ1448) - для легковых автомобилей (только для стендов СВ66; СВ67; СВ68; СВ75; СВ76; СВ79; СВ1960В; СВ1990В) - для грузовых автомобилей (режим измерений для колес легковых автомобилей для СВ460; СВ1448; CB45TRK) - для грузовых автомобилей (режим измерений для колес грузовых автомобилей для СВ460; СВ1448; CB45TRK) - для грузовых автомобилей (режим измерений для колес грузовых автомобилей для СВ46) |
-200 -140 -200 -100 -80 |
Продолжение таблицы 1
|
1 |
2 |
|
Диапазон измерения избыточной массы балансируемого колеса, г - для легковых автомобилей - для грузовых автомобилей |
от 0 до 200 от 0 до 999 |
|
Пределы допускаемой абсолютной погрешности измерения избыточной массы балансируемого колеса, г - для легковых автомобилей в диапазоне измерения избыточной массы балансируемого колеса от 0 до 200 г - для грузовых автомобилей (режим измерения колес для легковых автомобилей) в диапазоне измерения избыточной массы балансируемого колеса от 0 до 200 г - для грузовых автомобилей (режим измерения колес для грузовых автомобилей) в диапазоне измерения избыточной массы балансируемого колеса от 0 до 999 г |
±(0,1 Мгр.+1), где Мгр- масса груза; ±(0,1 Мгр.+1), где Мгр- масса груза; ±(0,1 МГр.+D), где Мгр- масса груза; D - ед. мл. разряда (дискретность) |
|
Допустимое значение углового отклонения избыточной массы балансируемого колеса от вертикальной оси, проходящей через центр вала, град. - для легковых автомобилей - для грузовых автомобилей |
±5 ±5 |
|
Потребляемая мощность, Вт, не более - СВ66; СВ67; СВ68; СВ75; СВ76; СВ1990В; CB4525N - СВ1960В -СВ1930Е -СВ1448 - СВ4524С; СВ910 - CB45TRK - СВ460 - СВ4525; СВ 4525А; СВ 4525Е - СВ79; СВ46 |
90 90 250 550 250 550 550 90 370 |
|
Габаритные размеры, мм, не более | |
|
- СВ1930; СВ4524С; СВ910; |
930x710x1160 |
|
- СВ1448 (с подъемником); CB45TRK; СВ460 |
1300x990x1130 |
|
- СВ66; СВ67; СВ68; СВ75; CB4525N; СВ1960В |
990x760x1145 |
|
-СВ76; СВ1990В |
1150x880x1150 |
|
-СВ46 |
1700x1100x1240 |
|
- СВ4525; СВ4525А; СВ4525Е |
990x760x1145 |
|
-СВ79 |
1150x880x1150 |
|
Масса, кг, не более | |
|
-СВ1930; СВ4524С; СВ910; |
116 |
|
- СВ1448 (с подъемником); CB45TRK; СВ460 |
312 |
|
- СВ66; СВ67; СВ68; СВ75; CB4525N; СВ1960В |
170 |
|
-СВ76; СВ1990В |
187 |
|
-СВ46 |
335 |
|
- СВ 4525; СВ 4525А; СВ 4525Е |
170 |
|
-СВ79 |
192 |
Продолжение таблицы 1
|
1 |
2 |
|
Номинальное напряжение питания, В - СВ1990В; СВ1960В; СВ1930Е; СВ910; СВ66; СВ67; СВ68; СВ75; СВ76; СВ79; СВ4525; СВ4524С; СВ4525Е; СВ4525А; CB4525N, CB45TRK; СВ46 -СВ1448; СВ460 |
230 400 |
|
Номинальная частота, Гц |
50 |
|
Диапазон рабочих температур окружающего воздуха, °C |
от 0 до 40 |
|
Верхнее значение относительной влажности воздуха, соответствующее рабочим условиям эксплуатации, % |
80 |
|
Диапазон температур окружающего воздуха, соответствующих условиям транспортирования, °C |
от минус 10 до плюс 55 |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 |
IP30 |
Знак утверждения типа
Знак утверждения типа наносят на стенды методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки стендов входит:
|
1. Стенд балансировочный |
1 шт.; |
|
2. Светодиодный дисплей или жидкокристаллический монитор * |
1 шт.; |
|
3. Центровочные конусы с зажимной гайкой |
1 комплект; |
|
4. Универсальные клещи для грузиков |
1 шт.; |
|
5. Пневматический вспомогательный подъемник | |
|
для зажима и подъема колес грузовых автомобилей** |
1 шт.; |
|
6. Руководство по эксплуатации |
1 экз.; |
|
7. Адаптер для центрирования колес по крепежным отверстиям* |
1 шт.; |
|
8. Центровочные втулки* |
1 комплект; |
|
9. Зажимное приспособление для мотоциклетных колес | |
|
(только в стендах для легковых автомобилей)* |
1 шт. |
Примечание: «*» - поставляется в зависимости от исполнения стенда:
«**»- для грузового исполнения стендов.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Corwei (Yingkou) industrial Со., Ltd.", (Китай);
ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования";
МП 353-97 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для балансировки автомобильных колес. Методика поверки".
ЗАКЛЮЧЕНИЕ регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (сертификат соответствия № ТС RU C-CN.MT20.B.01950 (серия RU № 0299878) срок действия с 25.01.2016 до 24.01.2021 включительно), ТР ТС 010/2011 "О безопасности машин и оборудования" (сертификат соответствия № ТС RU C-CN.MT20.B.01947 (серия RU № 0299875) срок действия с 25 01.2016 до 24.01.2021 включительно).
Стенды балансировочные СВ соответствуют требованиям
фирмы "Corwei (Yingkou) industrial Со., Ltd.",
(Китай), ГОСТ 25176-82!,^:
Лист 8 из 10
ии ическим
•■-«ЛГИЧ.
•Цли документов
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025.
