Блоки управления, измерения и мониторинга БУИМ САУ (далее - БУИМ) предназначены для измерения электрических сигналов, соответствующих параметрам температуры, давления, расхода и перепаду давления с целью управления технологическими процессами, защиты основного и вспомогательного оборудования объекта, а также для предотвращения аварийных ситуаций технологических процессов и дальнейшей передачи этой информации на диспетчерский пункт, а также для построения систем управления технологическими процессами в различных областях хозяйственной деятельности.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5151 20
Наименование	Блоки управления, измерения и мониторинга БУИМ САУ
Год регистрации	2020
Номер сертификата	13157
Дата регистрации	2020-01-30
Срок действия	2025-01-30
Получатель сертификата	ОАО "Белэлектромонтажналадка", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "Белэлектромонтажналадка"

Адрес: ул. Плеханова, 105а, 220101, г. Минск

Контакты: тел. (017) 378-09-05, факс (017) 378-43-19 / belemn@belemn.com

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2416-2014.

Поверители

Скачать

Описание типа РБ 03 13 5151 20 [2016-10-25]

rb-03-13-5151-20_2016-10-25.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Описание

Принцип действия БУИМ основан на измерении аналоговых сигналов с помощью АЦП входных сигналов от первичных преобразователей, установленных на объекте, и управлении посредством дискретных и аналоговых сигналов. БУИМ представляет собой стационарный одноблочный модуль, имеющий в своем составе промышленный контроллер, и конфигурируемый набор интерфейсных модулей и/или исполнительных модулей управления, и/или модулей цифрового и аналогового ввода/вывода. Его IBM PC-совместимая аппаратно-программная платформа, позволяет исполнять программы, описанные на языках высокого уровня. Каждый микроконтроллер может иметь в своем составе до восьми модулей ввода-вывода с общим числом каналов до 128. Наличие в микроконтроллере последовательных портов с интерфейсами RS-232 и RS-485 обеспечивает возможность организации взаимодействия практически с любыми устройствами последовательным доступом. К базовому блоку может быть подключено до шести корзин расширения с восьмью модулями ввода-вывода

Режимы работы БУИМ устанавливается пользователем с программного обеспечения установленного в комплексе.

Конструктивно БУИМ выполнен в виде электротехнического шкафа.

Органы управления расположены на передней панели БУИМ.

Внешний вид БУИМ приведен на рисунке 1.

помощью

Для

Государственный

Were измерений ₽ Республики Беларусь

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.

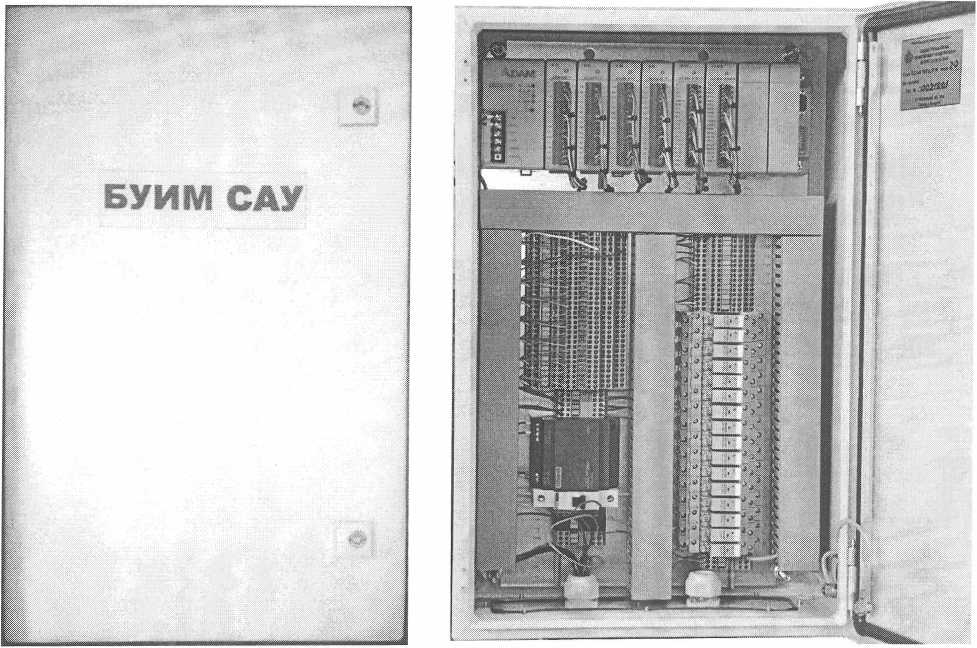

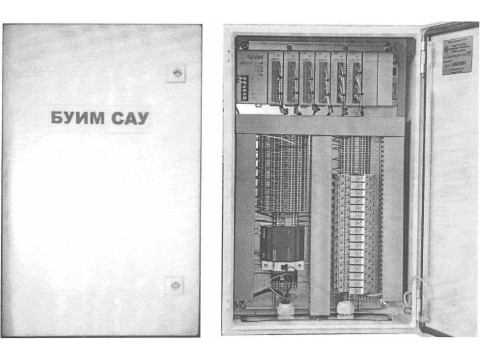

Рисунок 1 - Блоки управления, измерения и мониторинга БУИМ САУ. Внешний вид

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1.

Таблица 1 - Основные технические и метрологические характеристики______________

Наименование характеристики	Значение
Диапазон показаний температуры, °C	от минус 50 до плюс 1500
Диапазон показаний перепада давления, кПа	от 0 до 5
Диапазон показаний давления, мПа	от минус 0,002 до плюс 25
Диапазон показаний объемного расхода, мАч	от 100 до 10000
Диапазон показаний массового расхода, т\ч	от 0 до 10000
Пределы допускаемой приведенной погрешности при преобразовании сигналов (4 - 20 мА), соответствующих температуре, давлению, расходу и перепаду давления, % от ВП (ВП - верхний предел преобразования)	±0,2
Диапазон измерения силы постоянного тока, мА	от 4 до 20
Пределы допускаемой приведенной погрешности при измерении силы постоянного тока, % ВП	±0,2
Рабочий диапазон температур окружающей среды, °C	от минус 10 до плюс 35
Относительная влажность воздуха при температуре 25 °C, %	до 80
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В	от 140 до 2^ В > .
Потребляемая мощность, ВА, не более
Габаритные размеры (ДхШхВ), мм, не более	2200х8ф,	<&0® )	\
Масса, кг, не более	20\|

Знак утверждения типа

Знак утверждения типа наносится на внутреннюю сторону двери шкафа в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входит:

- БУИМ САУ-1 шт.;

- тара упаковочная - 1 комплект;

- паспорт и руководство по эксплуатации - 1 экз.;

- комплект вспомогательных и управляющих программ, размещенный на машинных носителях в виде исполняемых файлов, наименование ПО "Теплосети" версия не ниже 9.0, разработчик НИИЦ АСУ ТЭП БИТУ.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84. Изделия ГСП. Общие технические условия. Общие технические условия.

ТУ BY 190305044.021-2014. Блоки управления, измерения и мониторинга БУИМ САУ. Технические условия.

МРБ МП. 2416-2014. Блоки управления, измерения и мониторинга БУИМ САУ. Методика поверки.

Заключение

Блоки управления, измерения и мониторинга БУИМ САУ соответствуют требованиям ТУ BY 190305044.021-2014, ГОСТ 12997-84, ТР ТС 004/2011, ТР ТС 020/2011 (сертификат соответствия №ТС RU C-BY.AB24.B03616 от 11.03.2016 действителен по 10.03.2021).

Межповерочный интервал - не более 12 месяцев (для БУИМ, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
