Cпектрометры рентгенофлуоресцентные S6 JAGUAR, S8 TIGER
| Номер в ГРСИ РФ: | РБ 03 11 7396 20 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | "Bruker AXS GmbH", Германия |
|
Описание типа РБ 03 11 7396 20 [2020-04-30]
rb-03-11-7396-20_2020-04-30.pdf
|
Скачать |
Спектрометры рентгенофлуоресцентные S6 JAGUAR, S8 TIGER (в дальнейшем - спектрометры) предназначены для измерения массовой доли химических элементов в металлах, сплавах, порошках и жидкостях, в различных твердых материалах в соответствии с аттестованными методиками измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 7396 20 |
| Наименование | Cпектрометры рентгенофлуоресцентные S6 JAGUAR, S8 TIGER |
| Год регистрации | 2020 |
| Номер сертификата | 13150 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2025-01-30 |
| Получатель сертификата | фирма "Bruker AXS GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Bruker AXS GmbH"
Адрес: 76187 Karlsruhe, Ostliche Rheinbrucken str.49, Germany
Контакты: тел.: +49 721 50997-0, факс: +49 721 50997-5654
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2967-2020. |
Поверители
Скачать
|
Описание типа РБ 03 11 7396 20 [2020-04-30]
rb-03-11-7396-20_2020-04-30.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные S6 JAGUAR, S8 TIGER (в дальнейшем - спектрометры) предназначены для измерения массовой доли химических элементов в металлах, сплавах, порошках и жидкостях, в различных твердых материалах в соответствии с аттестованными методиками измерений.
Область применения - химическая, нефтехимическая, пищевая, фармацевтическая промышленности, контроль окружающей среды.
Описание
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения, возбуждаемого излучением рентгеновской трубки. Возбуждаемое в образце вторичное (флуоресцентное) излучение попадает на кристалл-анализатор и, в результате дифракции на кристалл-анализаторе, разлагается в спектр. По положению и интенсивности линий в спектре определяют массовую долю элементов.
Спектрометр S6 JAGUAR выполнен в виде стационарного настольного прибора, S8 TIGER выполнен в виде стационарного напольного прибора.
Конструктивно спектрометры состоят из рентгеновской трубки с источником питания (генератором), камеры для измерения с автоматическим или ручным устройством загрузки образцов, детекторным блоком и усилителями, системы регистрации интенсивности флуоресцентного излучения.
В качестве источника рентгеновского излучения в спектрометрах используется рентгеновская трубка. В базовой комплектации используется рентгеновская трубка с родиевым анодом и максимальной мощностью 400 Вт (Umax=50 кВ, lmax=17 mA) в спектрометрах S6 JAGUAR и 4 кВТ (Umax=60 кВ, 1тах=170 mA) в спектрометрах S8 TIGER.
Спектрометры S6 JAGUAR оснащаются 4-х позиционным сменщиком крис-талл-анализаторов, S8 TIGER- 8-ми позиционным сменщиком кристалл-анализа-торов. Спектрометр S8 TIGER может оснащаться дополнительными коллиматорами для возможности локального анализа от 300 мкм и картированием.
осудапс’венный реестр] средств измерений / Республики Беларусь /
Для анализа жидких проб и порошков спектрометры могут быть оснащены системой гелиевой (азотной) продувки камеры для образцов с возможностью настройки скорости потока газа.
Управление процессом измерений и контроль состояния прибора осуществляется посредством внешнего компьютера или (и) опционально встроенного сенсорного экрана.
Спектрометры оснащены автономным программным обеспечением SPECTRAAplus (S8 TIGER) и SPECTRA.ELEMENTS (S6 JAGUAR).
Внешний вид спектрометров представлен на рисунке 1.
Программное обеспечение
Программное обеспечение идентифицируется при включении спектрометра путем вывода на экран номера версии. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Версия программного обеспечения, не ниже |
|
SPECTRA.ELEMENTS (S6 JAGUAR) |
3.0* |
|
SPECTRAAplus (S8 TIGER) |
4.0* |
|
Цифровой идентификатор ПО |
- |
|
‘Примечание-версия ПО может иметь дополнительные буквенные или цифровые суффиксы | |
Внешний вид спектрометров представлен на рисунках 1-2.
Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.

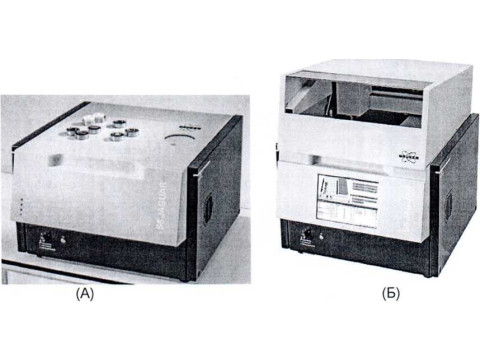

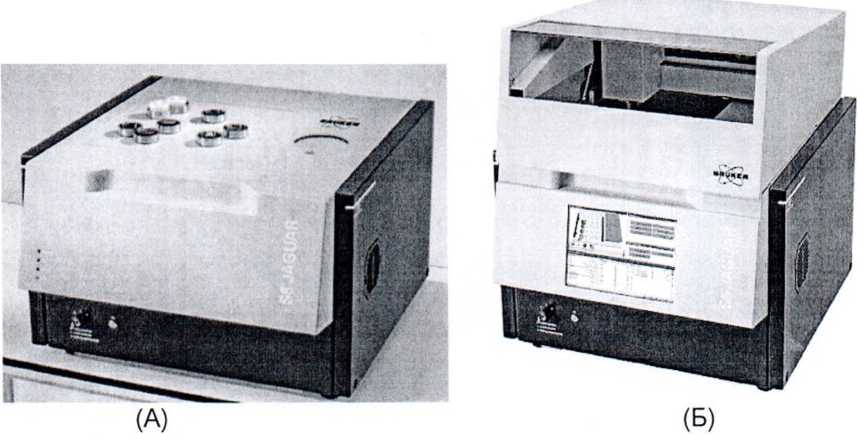

Рисунок 1. Внешний вид спектрометров S6 JAGUAR
(А -с ручной загрузкой образцов, Б- с автосамплером и встроенным сенсорным экраном).

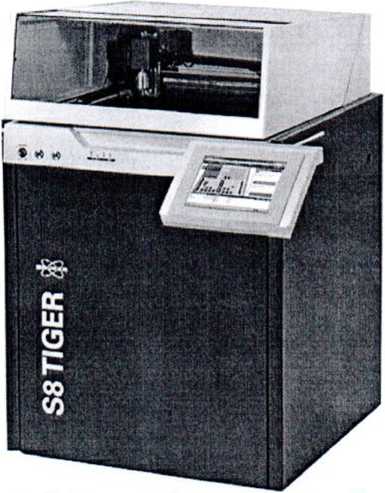

Рисунок 2. Внешний вид спектрометров S8 TIGER
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
S6 Jaguar |
S8 Tiger | |
|
Диапазон измеряемых элементов (атомные номера) |
от F (9) до Ат (95) |
от 4 (Be) до 95 (Ат) |
|
Диапазон измерений массовой доли элементов, % |
от 0,0001 до 100,0 |
от 0,0001 до 100,0 |
|
Чувствительность, кимп/(с мА %) не менее: -Си (на линии Ка); -Сг (на линии Ко) |
0,4 1,0 |
1,0 1,0 |
|
Пределы относительного среднего квадратического отклонения результатов измерения интенсивностей выходного сигнала*, %: -Си (на линии Ко); -Сг (на линии Ка) |
1,0 0,8 |
0,5 0,3 |
|
Потребляемая мощность, В А, не более |
1000 |
7000 |
|
Масса, кг, не более: -с ручной загрузкой образцов; -с автосамплером |
132 147 |
480 |
|
Габаритные размеры, мм, не более: -с ручной загрузкой образцов; -с автосамплером |
510x670x740 800x670x740 |
1346x1010x1160 |
|
Диапазон рабочих температуры, °C |
от 17 до 29 | |
|
‘Примечание - при измерении скорости счета импульсов для элементов меди (Си) и хрома (Сг) по ГСО 8876 (стандартный образец стали легйрбйанной, индекс СО ЛГ58) ' | ||
Государственный pwc I средств измерений гтп
Комплектность
Комплекность приведена в таблице 3.
Таблица 3.
|
Наименование |
Обозначение |
Количество |
|
Спектрометр рентгенофлуоресцентный (конфигурация согласно заказу) |
S6 JAGUAR (S8 TIGER) |
1 шт. |
|
Запасные части, расходные материалы |
ЗИП |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Персональный компьютер |
Опция | |
|
Система локального анализа |
Опция | |
|
Система охлаждения |
Опция |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Bruker AXS GmbH», Германия.
МРБ МП. £ 5И 7 -2020 Методика поверки. "Спектрометры
рентгенофлуоресцентные S6 JAGUAR, S8 TIGER ".
Заключение
Спектрометры рентгенофлуоресцентные S6 JAGUAR, S8 TIGER соответствуют технической документации фирмы «Bruker AXS GmbH», Германия.
Спектрометры S6 JAGUAR, S8 TIGER соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011, регистрационный номер декларации о соответствии ЕАЭС № RU Д-ЭЕ.НА27.В.07214/18 (срок действия до 12.11.2021), ЕАЭС № RU Д-ЭЕ.ПФ02.В.19979/20 (срок действия до 10.02.2023).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
(действителен до 30.03.2024)
