Стенды поверки СКНС
| Номер в ГРСИ РФ: | РБ 03 06 7394 20 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ЗАО "Солигорский Институт проблем ресурсосбережения с Опытным производством", г. Солигорск |
|
Описание типа РБ 03 06 7394 20 [2020-11-05]
rb-03-06-7394-20_2020-11-05.pdf
|
Скачать |
Стенд поверки СКНС (далее по тексту - стенд) предназначен для обеспечения первичной и периодической поверки системы контроля направления и скорости (далее по тексту - СКНС), путем воспроизведения параметров движения полотна эскалатора или конвейера пассажирского (далее по тексту - ЭИКП).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 7394 20 |
| Наименование | Стенды поверки СКНС |
| Год регистрации | 2020 |
| Номер сертификата | 13148 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2025-01-30 |
| Получатель сертификата | ЗАО "Солигорский Институт проблем ресурсосбережения с Опытным производством", г. Солигорск Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Солигорский Институт проблем ресурсосбережения с Опытным производством"
Адрес: ул. Козлова, 69, 223710, г. Солигорск
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2998-2020. |
Поверители
Скачать
|
Описание типа РБ 03 06 7394 20 [2020-11-05]
rb-03-06-7394-20_2020-11-05.pdf
|
Скачать |
Описание типа
Назначение
Стенд поверки СКНС (далее по тексту - стенд) предназначен для обеспечения первичной и периодической поверки системы контроля направления и скорости (далее по тексту - СКНС), путем воспроизведения параметров движения полотна эскалатора или конвейера пассажирского (далее по тексту - ЭИКП).
Область применения - пассажирский конвейерный транспорт.
Описание
Принцип действия стенда основан на формировании с его выходов электрических прямоугольных импульсных сигналов заданной частоты. Данными сигналами выполняется воспроизведение работы датчиков, по которым СКНС определяет параметры движения полотна ЭИКП.
Стенд имеет семь импульсных выходов, через которые он воспроизводит следующие параметры ЭИКП:
- скорость движения левого поручня ЭИКП;
- скорость движения правого поручня ЭИКП;
- скорость движения полотна ЭИКП;
- пробег полотна ЭИКП;
- импульсы датчика синхронизации ЭИКП;
- длину тормозных путей полотна ЭИКП;
- длину выбега полотна ЭИКП.
Стенд способен измерять время срабатывания блокировки аварийного тормоза (реакция РАТ)
Стенды имеют встроенное программное обеспечение (ПО). Его характеристики представлены в таблице 1.
Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Программа заносиз^^^^шищенную от записи память микропроцессора стендов предприятием-изготовителем и 'недоступна для потребителя. Я I)
Таблица 1 - Характеристики программного обеспечения (ПО)

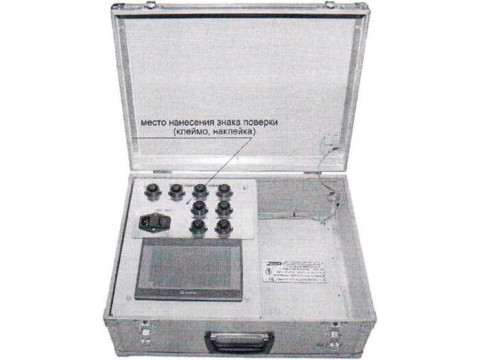

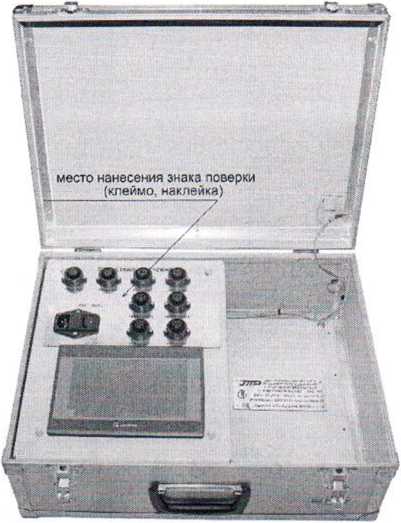

Рисунок 1- Общий вид стенда
|
Наименование прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
Стенд |
Встроенное |
SKNS calibration stand (GNR_FirmWare.hex, MBS Firmware.hex) |
1.0 |
Общий вид стенда и место нанесения знака поверки представлены на рисунке 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики стенда указаны в таблице 2.
Таблица 2 - Технические и
стенда
|
Наименование параметра |
Значение | |
|
1 |
2 | |
|
Напряжение сети переменного тока, В |
230 ± 23 | |
|
Частота сети, Гц |
50 ± 1 | |
|
Потребляемая мощность, В А, не более |
100 | |
4°.
[Государственный
I средств -*ий /
\ РеслУЬ|-->-1 I- /
\ Дли документов/ .
Лист 2 из 4
Окончание таблицы 1
|
1 |
2 |
|
Масса, кг, не более |
13 |
|
Габаритные размеры, мм, не более высота/длина/ширина |
175/480/380 |
|
Диапазон воспроизведения скорости движения полотна ЭИКП, м/с |
от 0,1 до 1,2 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости движения полотна ЭИКП, м/с |
±0,015 |
|
Диапазон воспроизведения скорости движения поручня, м/с |
от 0,3 до 0,9 |
|
Пределы допускаемой относительной погрешности воспроизведения скорости движения поручня, % |
±1,6 |
|
Диапазон измерения времени срабатывания блокировки аварийного тормоза, с |
от 0,2 до 2 |
|
Пределы допускаемой абсолютной погрешности при измерении времени срабатывания блокировки аварийного тормоза, с |
±0,05 |
|
Диапазон воспроизведения длины тормозного пути, м |
от 0 до 2,2 |
|
Пределы допускаемой абсолютной погрешности воспроизведения длины тормозного пути, м |
± 0,0066 |
|
Диапазон воспроизведения пробега эскалатора, м |
от 100 до 1000 |
|
Пределы допускаемой относительной погрешности воспроизведения пробега эскалатора, % |
±0,6 |
|
Диапазон воспроизведения выбега лестничного полотна, м |
от 0 до 50 |
|
Пределы допускаемой абсолютной погрешности воспроизведения выбега лестничного полотна, м |
±0,16 |
|
Пределы допускаемой относительной погрешности воспроизведения разрешающей способности энкодера СКНС (датчиков контроля скорости полотна), % |
±0,6 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015: - в закрытом кейсе - в открытом кейсе |
IP54 IP20 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха; |
от плюс 1°С до плюс 40°С |
|
- относительная влажность воздуха. |
80%, при температуре 25°С |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатации методом типографической печати.
титульном
Комплектность
Комплектность поставки стенда:
|
- стенд - комплект соединительных маркированных кабелей - комплект кабелей для поверки стенда - кабель питания с заземлением - руководство по эксплуатации - паспорт |
1 шт.; 1 компл.; 1 компл.; 1 шт.; 1 экз.; 1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»
Технические условия ТУ BY 600024102.163-2019. Стенд поверки СКНС;
Методика поверки МРБ МП.2998-2020 «Система обеспечения единства
измерений Республики Беларусь. Стенды поверки СКНС. Методика поверки»
Заключение
Стенды соответствуют требованиям ГОСТ 12997-84, ГОСТ 15150-69, ТУ BY 600024102.163-2019, техническим регламентам Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 40800).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
