Измерители-регуляторы универсальные восьмиканальные ТРМ138

Назначение

Измерители-регуляторы универсальные восьмиканальные ТРМ138 (в дальнейшем по тексту именуемые «приборы») предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока или унифицированный электрический сигнал постоянного тока.

Описание

Принцип действия приборов основан на измерении электрических сигналов силы, напряжения постоянного тока, сигналов активного сопротивления постоянному току или унифицированных электрических сигналов, получаемых от датчиков измерения различных физических величии. Измеренный сигнал преобразуется в соответствии с настройками прибора, может отображаться на цифровом индикаторе прибора и передаваться на компьютер. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления (Щ4 и Щ7). На лицевой панели прибора размещен цифровой индикатор, управляющие кнопки и элементы индикации. Клеммы для внешнего подключения расположены на задней панели прибора.

Приборы выпускаются в различных исполнениях, отличающихся типом выходных элементов регулирования.

Выходными сигналами приборов являются: состояния контактов электромагнитных реле, симисторных ключей, транзисторных ключей, унифицированные сигналы постоянного тока, а также сигналы цифро-аналогового преобразователя (ЦАП) «параметр - ток (4.. .20) мА» и «параметр - напряжение (0... 10) В».

В каждом канале выполняются функции двух-, трехпозицпопного регулирования.

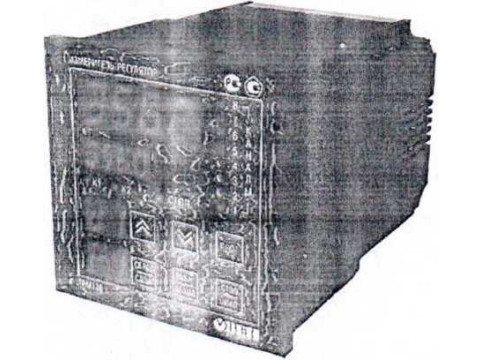

Фотографии общего вида приборов приведены на рисунках 1 и 2.

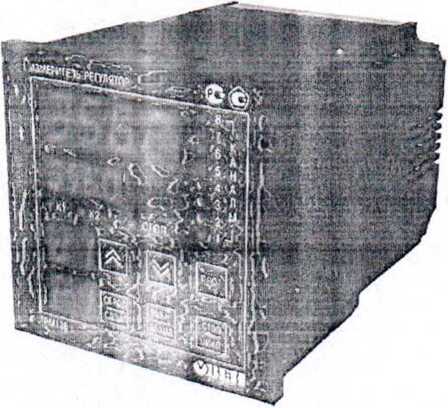

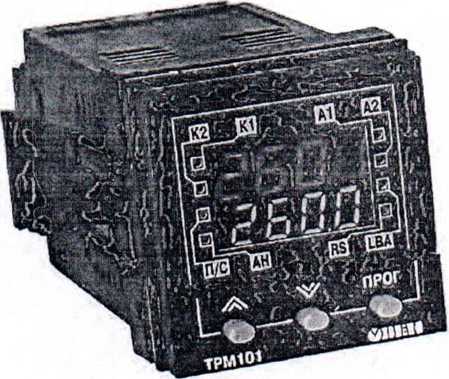

Рис.1 - Общий Т1Д приборов в исполнении Щ4

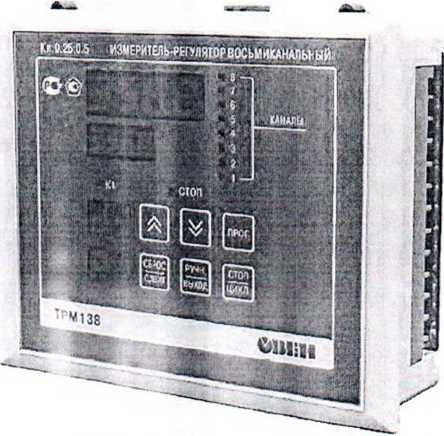

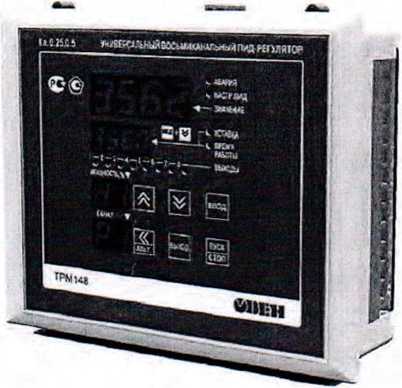

Рис.2 - бщий вид приборов в исполнении Щ7

Программное обеспечение

Программное обеспече ге (ПО) приборов состоит из:

встроенной в корпус средства измерений «Измерители-регуляторы универсальные восьмиканал! <ые ТРМ138» части ПО;

- автономной части П ), реализованной в виде файлов операционной системы.

Для функционирования |риборов необходимо наличие встроенной части ПО.

Разделение ПО на мет; ^логически значимую и незначимую части не реализовано.

Метрологически значимой я 1яется вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Уровень защиты ПО (по МИ 3286-2010) от непреднамеренных и преднамеренных изменений соответствует ур. апо:

«А» - для встроенной лети ПО.

Не требуется спе- альпых средств защиты, исключающих возможность несанкционированной мо |нгк обновления (загрузки), удаления и иных преднамеренных изменени метрологически значимой встроенной части ПО СИ и измеренных данных.

«С» - для автономной части ПО.

Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

Диапазон измерений контроллеров при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 2:

Таблица 2 - Используемые на входе первичные преобразователи (датчики)

Пределы допускаемой дополнительной приведенной погрешности измерения входных параметров приборов, вызванной изменением температуры окружающего воздуха от (20 ± 5) °C (нормальные условия) до любой температуры в пределах рабочих температур на каждые 10 СС изменения температуры не превышают 0,2 предела допускаемой основной приведенной погрешности.

Пределы допускаемой основной приведённой погрешности выходных сигналов цифро-аналогового преобразователя (ЦАП) «параметр - ток (4.. .20) мА», %:............±0,5

Пределы допускаемой основной приведённой погрешности выходных сигналов цифро-аналогового преобразователя (ЦАП) «параметр - напряжение (0... 10) В», %:...±0,5

Пределы допускаемой дополнительной приведенной погрешности выходов ЦАП, вызванной изменением температуры окружающего воздуха от нормальной (20±5)°С (нормальные условия) до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры не превышают 0,5 предела допускаемой основной приведенной погрешности.

Номинальное напряжение питания переменного тока, В.................................220

Частота питающего напряжения, Гп.................................................от 47 до 63

Рабочие условия эксплуатации:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °C: рабочие условия.........................................................от плюс 1 до плюс 50;

нормальные условия..................................................от плюс 15 до плюс 25;

- верхний предел относительной вл жности воздуха не более 80 % при плюс 25 °C и более низких температурах без конденсации влаги

- атмосферное давление, кПа.................................................от 84,0 до 106,7

Габаритные размеры (ШхВхГ), мм:

Щ4

Щ7

....96x96x145 169x138x50,5

В соответствие с ГОС'! 142 е 4-96 степень защищенности приборов от воздействия окружающей среды ГР54 со с громы передней панели.

В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с п эаметрами соответствующими группе исполнения N1.

Средняя наработка на от <аз, ч, не м нее: Средний срок службы, л т, нс менее: ....

100000

......12.

Знак утверждения типа

Знак утверждения ти а наносится на переднюю панель прибора методом фотолитографии или другим спо обом, не ухудшающим качества прибора, а также на титульный лист (в правом зерхлем лу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки прибор;: входа;

- Измеритель-регулятор универсальный восьмиканальный ТРМ138               1 шт.

- Комплект монтажных частей                                                 1 к-т.

- Паспорт КУВФ.421214.00. ПС

- Руководство по эксплуатаг ли К ’ВФ. 21214.002 РЭ - Гарантийный талон

1 экз.

1 экз.

1 экз.

Поверка

осуществляется в соответствии с документом МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».

Основные средства поверки:

- магазин сопротивлений Р4831 или калибратор унифицированных сигналов ИКСУ 2000: диапазон выходных сопротивлений 0,001 Ом - 10 кОм; класс точности не более 0,02;

- потенциометр постоянного тока или калибратор напряжения постоянного тока, используемые в качестве меры напряжения с диапазоном выходного сигнала от 0 до 100 мВ; класс точности не более 0,05 (потенциометры постоянного тока Р306, Р348, Р363, ПП-63; универсальный переносной изм 'рительный прибор типа УПИП-60М; компаратор напряжений РЗООЗ; калибратор напряжения П 320; установки Bl-12, Bl-13, В1-28; калибратор унифицированных сигналов ИКСУ 2000);

- источник постоянного тока П321 или калибратор унифицированных сигналов ИКСУ 2000 с диапазоном выходного сигнала от 0 до 20 мА; класс точности не хуже 0,01;

- источник регулируемого напряжения класс точности не хуже 0,01 (например, калибратор напряжения П320; компаратор напряжений РЗООЗ; установки В1-12, В1-13, В1-28);

- цифровой вольтметр класс точности не более 0,05/0,05 с диапазонами входных сигналов постоянного напряжения пт ' до 10 В (например, вольтметр В7-16, Щ302) и сопротивления 500 Ом класс точно тг не хуже 0,05 (например, магазин сопротивлений МСР-63), источник постоянного напряжения с выходным напряжением (24 ± 3) В (например, источник питания постоянн то тока Б5-44А, Б5-47, Б5-48, Б5-49).

- мегаомметр М4100/3 для измерения сопротивления изоляции с номинальным напряжением 500 В класс точности 1,0.

Сведения о методах измерений

приведены в соответствующих раздел х Руководства по эксплуатации КУВФ.421214.002 РЭ.

Нормативные и технические д< ументы, устанавливающие требования к измерителям-регуляторам униве) ь ным восьмиканальным ТРМ138

ГОСТ Р 52931-2008 При1" т i контроля и регулирования технологических процессов. Общие технические уело г .

ГОСТ 6651-2009 ГСИ. Термон р -образователи сопротивления из платины, меди и никеля. Общие технические трсбов и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Те [ары. Номинальные статические характеристики преобразования.

ГОСТ 26.011-80 Средства из? ’ИЙ и автоматизации. Сигналы тока и напряжения электрические непрерывные входи’ ■ ыходные.

ТУ 4217-015-46526536-2008 У -ройства, приборы контроля и регулирования. Технические условия».

ГОСТ 8.558-2009 ГСИ. Госу венная поверочная схема для средств измерений температуры.

МИ 3067-2007 «Рекомендацм И. Измерители-регуляторы микропроцессорные и устройства для измерения и контр гемиературы пр-ва ООО «ПО «ОВЕН». Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производстве: ного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
