Измерители-регуляторы микропроцессорные ТРМ101

Назначение

Измерители-регуляторы микропроцессорные ТРМ101 (в дальнейшем по тексту именуемые «приборы») предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока или унифицированный электрический сигнал постоянного тока.

Описание

Принцип действия приборов основан на измерении электрических сигналов силы, напряжения постоянного тока, сигналов активного сопротивления постоянному току или унифицированных электрических сигналов, получаемых от датчиков измерения различных физических величин. Измеренный сигнал преобразуется в соответствии с настройками прибора, может отображаться на цифровом индикаторе прибора и передаваться на компьютер. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

Конструктивно приборы выполнены в пластмассовом корпусе для щитового крепления (Щ5). На лицевой панели прибора размещен цифровой индикатор, управляющие кнопки и элементы индикации. Клеммы для внешнего подключения расположены на задней панели прибора.

Приборы выпускаются в различных исполнениях, отличающихся типом выходных элементов регулирования.

Выходными сигналами приборов являются: состояния контактов электромагнитных реле, симисторных ключей, транзисторных ключей, унифицированные сигналы постоянного тока, а также сигналы цифро-аналогового преобразователя (ЦАП) «параметр - ток (4.. .20) мА» и «параметр - напряжение (0... 10) В».

В каждом канале выполняются функции двух-, трехпозиционного регулирования.

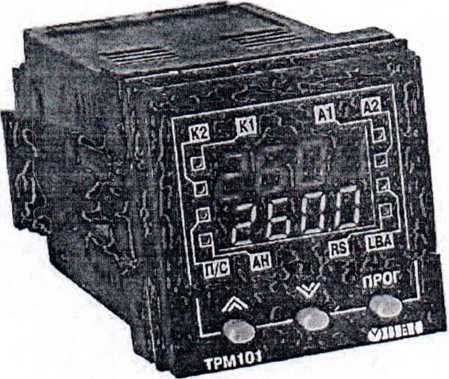

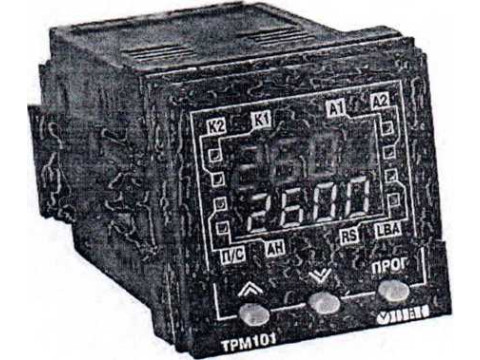

Фотография общего вида прибора приведена на рисунке 1.

Рис.1 - Общий вид прибора

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из:

встроенной в корпус средства измерений «Измерители-регуляторы микропроцессорные ТРМ101» части ПО;

- автономной части ПО, реализованной в виде файлов операционной системы, Для функционирования приборов необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1: Таблица 1

Уровень защиты ПО (по МИ 3286-2010) от непреднамеренных и преднамеренных изменений соответствует уровню:

«А» - для встроенной части ПО.

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

«С» - для автономной части ПО.

Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

Диапазон измерений контроллеров при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 2:

Таблица 2 - Используемые на входе первичные преобразователи (датчики)

*) При температурах выше 1000 °C и в точке минус 200 °C цена единицы младшего разряда

равна 1 °C.

В соответствие с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP54 со стороны передней панели.

В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.

Средняя наработка на отказ, ч, не менее:................................................100000

Средний срок службы, лет, не менее:...................................'.......................12.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки прибора входят:

- Измеритель-регулятор микропроцессорный ТРМ101                            1 шт.

- Комплект монтажных частей                                                 1 к-т.

- Паспорт КУВФ.421214.001 ПС                                               1 экз.

- Руководство по эксплуатации КУВФ.421214.001 РЭ                            1 экз.

- Гарантийный талон                                                            1 экз.

Поверка

осуществляется в соответствии с документом МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».

Основные средства поверки:

- магазин сопротивлений Р4831 или калибратор унифицированных сигналов ИКСУ 2000: диапазон выходных сопротивлений 0,001 Ом - 10 кОм; класс точности не более 0,02;

- потенциометр постоянного тока или калибратор напряжения постоянного тока, используемые в качестве меры напряжения с диапазоном выходного сигнала от 0 до 100 мВ; класс точности не более 0,05 (потенциометры постоянного тока Р306, Р348, Р363, ПП-63; универсальный переносной измерительный прибор типа УПИП-60М; компаратор напряжений РЗООЗ; калибратор напряжения П 320; установки Bl-12, Bl-13, В1-28; калибратор унифицированных сигналов ИКСУ 2000);

- источник постоянного тока П321 или калибратор унифицированных сигналов ИКСУ 2000 с диапазоном выходного сигнала от 0 до 20 мА; класс точности не хуже 0,01;

- источник регулируемого напряжения класс точности не хуже 0,01 (например, калибратор напряжения П320; компаратор напряжений РЗООЗ; установки Bl-12, В1-13, В1-28);

- цифровой вольтметр класс точности не более 0,05/0,05 с диапазонами входных сигналов постоянного напряжения от 0 до 10 В (например, вольтметр В7-16, Щ302) и сопротивления 500 Ом класс точности не хуже 0,05 (например, магазин сопротивлений МСР-63), источник постоянного напряжения с выходным напряжением (24 ± 3) В (например, источник питания постоянного тока Б5-44А, Б5-47, Б5-48, Б5-49).

- мегаомметр М4100/3 для измерения сопротивления изоляции с номинальным напряжением 50.0 В класс точности 1,0.

Сведения о методах измерений

приведены в соответствующих разделах Руководства по эксплуатации КУВФ.421214.001 РЭ.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ТУ 4217-015-46526536-2008 «Устройства, приборы контроля и регулирования. Технические условия».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
