Тепловычислители СПТ961 (далее - тепловычислители), предназначены для измерения электрических сигналов, соответствующих параметрам теплоносителя, с последующим расчетом тепловой энергии и количества теплоносителя.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4311 16 |
| Наименование | Тепловычислители СПТ961 |
| Год регистрации | 2016 |
| Номер сертификата | 10467 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | ОАО "Белэлектромонтажналадка", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Белэлектромонтажналадка"
Адрес: ул. Плеханова, 105а, 220101, г. Минск
Контакты: тел. (017) 378-09-05, факс (017) 378-43-19 / belemn@belemn.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2042-2010. |
Поверители
Скачать
|
Описание типа РБ 03 10 4311 16 [2016-10-25]
rb-03-10-4311-16_2016-10-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4311 16 [2010-07-28]
rb-03-10-4311-16_2010-07-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4311 16 [2014-07-14]
rb-03-10-4311-16_2014-07-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4311 16 [2011-10-06]
rb-03-10-4311-16_2011-10-06.pdf
|
Скачать |
Описание типа
Назначение
Тепловычислители СПТ961 (далее - тепловычислители), предназначены для измерения электрических сигналов, соответствующих параметрам теплоносителя, с последующим расчетом тепловой энергии и количества теплоносителя.
Тепловычислители рассчитаны на применение в составе теплосчетчиков для водяных и паровых систем теплоснабжения и иных измерительных систем, где в качестве теплоносителя используются вода, конденсат, перегретый пар либо сухой или влажный насыщенный пар.
Область применения: энергетика, машиностроение, нефтехимическая, газовая и другие области хозяйственной деятельности.
Описание
Принцип действия тепловычислителией заключается в преобразовании аналоговых сигналов тока от 0 до 5 мА, от 0 до 20 мА, и от 4 до 20 мА, числоимпульсных или частотных сигналов длительностью импульса не менее 100 мкс, частотой следования до 5000 Гц, амплитудой импульсов напряжения от 5 до 12 В, а так же дискретных сигналов датчиков сигнализации различного назначения с током не более 20 мА, напряжением не более 24 В, подаваемых на вход электронных микросхем, входящих в состав тепловычислителя. Микропроцессор обрабатывает сигналы, и с учетом физических характеристик теплоносителя, вычисляет массовый расход, массу, объем, тепловую мощность и количество тепловой энергии по всем трубопроводам.
Тепловычислитель состоит из монолитного пластмассового корпуса. Стыковочные швы корпуса снабжены уплотнителями, что обеспечивает степень защиты от проникновения пыли и воды IP54 по ГОСТ 14254-96.
На корпусе тепловычислителя расположены жидкокристаллический дисплей и кнопки управления работой тепловычислителя. В левой части имеется оптопорт для обмена данными по оптическому каналу.
Внутри корпуса установлена печатная плата, на которой размещены все электронные компоненты. /-
В нижней части тепловычислителя расположен монтажный отсе^ Хотбрый закрывается крышкой, снабженной устройствами для ввода кабелей внешних цепейЬ Устройства для ввода кабелей имеют уплотнители, обеспечивающие’степень защи* ты IP54 по ГОСТ 14254-96. В случае отсутствия кабеля в устройстве ввода, отверстие ввода закрывается уплотнительной заглушкой, сохраняя при этом необходимую степень защиты. Подключение цепей выполняется с помощью штекеров, снабженных винтовыми зажимами для соединения с проводниками кабелей. Сами штекеры фиксируются в гнездах, установленных на печатной плате. Конструкция крышки монтажного отсека позволяет не производить полный демонтаж электрических соединений, когда необходимо временно снять тепловычислитель с эксплуатации -достаточно лишь расчленить штекерные соединители.
Тепловычислитель крепится на ровной вертикальной плоскости с помощью четырех винтов. Корпус навешивается на два винта, при этом их головки фиксируются в пазах петель, расположенных в верхних углах задней стенки, и прижимается двумя винтами через отверстия в нижних углах.
Тепловычислители изготавливают двух моделей. Модель 961.2 отличается от модели 961.1 наличием дополнительного (второго) коммуникационного порта RS485.
Тепловычислители рассчитаны на обслуживание до двенадцати трубопроводов. При этом непосредственно к приборам могут быть подключены восемь датчиков с выходным сигналом тока, четыре с частотным или числоимпульсным сигналом и четыре с сигналом сопротивления, образуя конфигурацию входов. Для модели 961.2, посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, конфигурация входов может быть расширена до двенадцати датчиков с выходным сигналом тока, восьми датчиков с частотным или числоимпульсным сигналом и восьми датчиков с сигналом сопротивления при подключении одного адаптера; и до шестнадцати датчиков с выходным сигналом тока, двенадцати датчиков с частотным или числоимпульсным сигналом и двенадцати датчиков с сигналом сопротивления при подключении двух адаптеров.
Место нанесения знака поверки приведено в приложении к описанию типа.

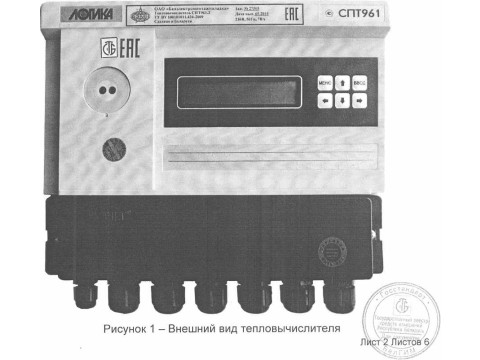

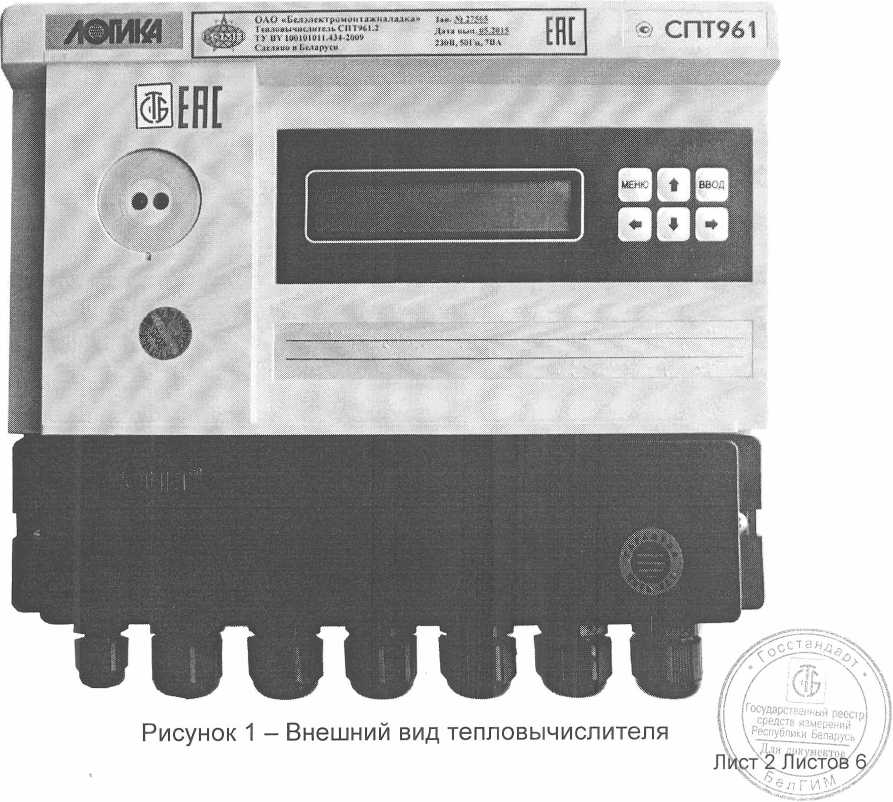

Внешний вид тепловычислителя представлен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры, °C |
от минус 50 до плюс 600 |
|
Диапазон показаний давления (абсолютное, избыточное, барометрическое), МПа |
от 0 до 30 |
|
Диапазон показаний разности давления, кПа |
от 0 до 1000 |
|
Диапазон показаний объемного расхода, м3/ч |
от 0 до 1000000 |
|
Диапазон показаний массового расхода, т/ч |
от 0 до 1000000 |
|
Диапазон показаний тепловой мощности, ГДж/ч |
от 0 до 1000000 |
|
Диапазон показаний массы, т |
от 0 до 999999999 |
|
Диапазон показаний тепловой энергии, ГДж |
от 0 до 999999999 |
|
Диапазон показаний объема, м3 |
от 0 до 999999999 |
|
Диапазон показаний времени, ч |
от 0 до 999999999 |
|
Пределы допускаемой относительной погрешности при измерении времени, % |
±0,01 |
|
Пределы допускаемой относительной погрешности при вычислении массового расхода, массы, объема, тепловой мощности, % |
±0,02 |
|
Пределы допускаемой относительной погрешности при вычислении массового расхода, массы, объема, тепловой мощности для насыщенного пара, % |
±0,05 |
|
Пределы допускаемой относительной погрешности при измерении и преобразовании сигналов частоты, соответствующих объемному и массовому расходам, % |
±0,05 |
|
Пределы допускаемой относительной погрешности при вычислении количества тепловой энергии, (АТ - разность температур теплоносителя прямого и обратного потоков, °C), % |
± (0,5+3/АТ) |
|
Пределы допускаемой приведенной погрешности при преобразовании сигналов от 0 до 20 мА и от 4 до 20 мА, соответствующих температуре, давлению, объемному и массовому расходам, % от ДИ |
±0,05 |
|
Пределы допускаемой приведенной погрешности при преобразовании сигналов от 0 до 5 мА, соответствующих температуре, давлению, объемному и массовому расходам, % от ДИ |
±0,1 |
|
Пределы допускаемой приведенной погрешности при преобразовании сигналов от 0 до 20 мА и от 4 до 20 мА, соответствующих разности давления (преобразователи разности давления с пропорциональной характеристикой), % от ДИ |
±0,05 |
|
Пределы допускаемой приведенной погрешности при преобразовании сигналов от 0 до 5 мА, соответствующих разности давления (преобразователи разности давления с пропорциональной характеристикой), % от ДИ |
±0,1 |
|
Пределы допускаемой приведенной погрешности при преобразовании сигналов от 0 до 20 мА и от 4 до 20 мА, соответствующих разности давления (преобразователи разности давления с квадратичной характеристикой), % от ДИ |
± 0,1 |
|
Пределы допускаемой приведенной погрешности при преобразовании сигналов от 0 до 5 мА, соответствующих разности давления (преобразователи разности давления с квадратичной характеристикой), % от ДИ |
±/6,15 |
V I
\ Лист 3 Листов 6
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности при преобразовании сигналов с датчиков сопротивления, соответствующих температуре (преобразователи температуры Pt1OO, 100П, 100М) по ГОСТ 6651, °C |
±0,1 |
|
Пределы допускаемой абсолютной погрешности при преобразовании сигналов сопротивления, соответствующих температуре (преобразователи температуры Pt 50, 50П, 50М) по ГОСТ 6651, °C |
±0,15 |
|
Пределы допускаемой абсолютной погрешности при преобразовании разности сигналов сопротивления, соответствующих разности температур (преобразователи температуры Pt 100, 10ОП, 100М) по ГОСТ 6651, °C |
± 0,03 |
|
Питание от сети переменного тока: - напряжение, В; - частота, Гц |
230 ± 23 50 ± 1 |
|
Потребляемая мощность, В А, не более |
7 |
|
Диапазон температур рабочих условий применения, °C |
от минус 10 до плюс 50 |
|
Габаритные размеры, мм, не более |
244x220x70 |
|
Масса, кг, не более |
2 |
|
Примечание - ДИ - диапазон измерения, который определяется диапазоном измерения соответствующего первичного преобразователя с учетом диапазона показаний тепловычислителя | |
Знак утверждения типа
Знак утверждения типа наносится на лицевой стороне тепловычислителя. На эксплуатационной документации знак утверждения типа наносится на титульном листе методом типографской печати.
Комплектность
Комплект поставки тепловычислителя в соответствие с таблицей 2.
Таблица 2
|
Наименование |
Обозначение |
Количество для модели | |
|
СПТ961.1 |
СПТ961.2 | ||
|
Тепловычислитель СПТ961 |
РАЖГ.421412.025 |
1 |
1 |
|
Руководство по эксплуатации |
РАЖГ.421412.025 РЭ |
1 |
1 |
|
Методика поверки |
МРБ МП.2042-2010 (РАЖГ.421412.025 ПМ2) |
1 |
1 |
|
Паспорт |
РАЖГ.421412.025 ПС |
1 |
1 |
|
Штекер (НПФ «Логика», Россия) |
МС 1,5/2-ST-3,81 |
15 |
16 |
|
Штекер (НПФ «Логика», Россия) |
МС 1,5/4—ST-3,81 |
4 |
4 |
|
Штекер (НПФ «Логика», Россия) |
МС 1,5/5-ST-3,81 |
1 |
1 |
|
Штекер (НПФ «Логика», Россия) |
MSTB 2,5/3-ST |
1 |
1 |
|
Заглушка сальникового ввода (НПФ «Логика», Россия) |
РАЖГ.713111.001-02 |
4 |
7'4 |
|
Компакт-диск «Программные сред-ства НПФ «ЛОГИКА», Россия |
Версия не ниже 2.1.0.113 (РАЖГ.991000.001) |
1 -------------------------1 |
'.......1 \ |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования".
ТУ BY 100101011.434-2009 Тепловычислители СПТ961. Технические условия.
МРБ МП.2042-2010 (РАЖГ.421412.025 ПМ2) Тепловычислители СПТ961. Методика поверки.
Заключение
Тепловычислители СПТ961 соответствуют требованиям ГОСТ 12.2.091-2002, ГОСТ 12997-84, ТУ BY 100101011.434-2009, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии №ТС N RD fl-RU.AB24.B00851 от 27.06.2014 действительна по 26.06.2019).
Межповерочный интервал - не более 12 месяцев, для тепловычислителей, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ,
220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13, факс 288-09-38
Аттестат аккредитации № BY/112 02.1.0.0025
Электронная почта: info@belgim.by
