Счетчики холодной и горячей воды турбинные MWN, MP, MK, MH, WI
| Номер в ГРСИ РФ: | РБ 03 07 0303 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "Apator Powogaz S.A.", Польша |
Счетчики холодной и горячей воды турбинные MWN, MP, МК, МН, WI (далее -счетчики) предназначены для измерения объема воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °C до 30 °C [счетчики холодной воды] и при температуре от 0,1 °C до 130 °C [счетчики горячей воды].
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0303 16 |
| Наименование | Счетчики холодной и горячей воды турбинные MWN, MP, MK, MH, WI |
| Год регистрации | 2016 |
| Номер сертификата | 10473 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | фирма "Apator Powogaz S.A.", Польша (PL) |
Производитель / Заявитель
фирма "Apator Powogaz S.A."
Адрес: ul. Klemansa Janickiego 23/25, 60-542 Poznan
Контакты: 8470194 / 8472548 / handel@powogaz.com.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка счетчиков модификаций MWN, МР, МК, МН проводится по СТБ 8046-2015. Поверка счетчиков модификации WI проводится по МИ 1963-88. |
Поверители
Скачать
|
Описание типа РБ 03 07 0303 16 [2016-10-19]
rb-03-07-0303-16_2016-10-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0303 16 [2011-04-11]
rb-03-07-0303-16_2011-04-11.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной и горячей воды турбинные MWN, MP, МК, МН, WI (далее -счетчики) предназначены для измерения объема воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °C до 30 °C [счетчики холодной воды] и при температуре от 0,1 °C до 130 °C [счетчики горячей воды].
Область применения - объекты коммунально-бытовой сферы и, в том числе, для коммерческого учета воды в сетях холодного и горячего водоснабжения.
Описание
Принцип действия счетчиков заключается в преобразовании числа оборотов вращающейся под действием воды турбины в значение объема воды, протекающей через счетчик.
Поток воды поступает в измерительную полость, где установлена турбина, являющаяся единственной подвижной частью счетчика, погруженной в воду. Вращение турбины (число оборотов пропорционально объему протекающей воды) передается на редуктор счетного механизма через магнитную муфту. Редуктор преобразует число оборотов турбины в показания роликового отсчетного устройства. Отсчет производится в единицах измерения объема (м3). В зависимости от типоразмера роликовое устройство содержит шесть (семь) разрядов; кроме того, на циферблате счетного механизма имеются две (три) круговые шкалы для отсчета значений объема в долях метра кубического. Счетчик имеет сигнальную звездочку, которая используется при регулировке и поверке, а также для определения порога чувствительности.
Конструкцией счетчиков предусмотрена возможность установки датчиков импульсов, предназначенных для дистанционного снятия показаний и передачи информации:
NK (NKP) импульсный контактный выход;
NO импульсный оптоэлектронный выход;
NKO (NKOP) импульсный контактный и оптоэлектронный выход.
Конструкцией счетчиков предусмотрена защита магнитной муфты и датчика импульсов от воздействия внешнего магнитного поля.
Корпус счетчика имеет патрубки с фланцами (резьбой) для подключения к трубопроводу.
Счетчики выпускаются в следующих исполнениях:
MWN DN Nubis; MWN DN-G Nubis; MWNGH-DN, MWN DN-NK(N0,NK0^O|^ bis; MWN DN-G-NK(NO,NKO,NKOP) Nubis; MWN130 DN Nubis; MWN130 MWN130 DN-NK(NO,NKO,NKOP) Nubis; MWN130 DN-G-NK(NO,NKO,NK счетчики холодной или горячей воды; с импульсным контактным и (или) оптоэлектронным выходом; установка в горизонтальный, вертикальный или наклонный трубопровод;
MP DN-01; MP DN-O1-NK(NO,NKO,NKOP); МР130 DN-O1-NK(NO,NKO,NKOP) - счетчики холодной или горячей воды; с импульсным контактным и (или) оптоэлектронным выходом; установка в горизонтальный трубопровод
МК DN-01; МК DN-O1-NK(NO,NKO,NKO, NKOP) - счетчик холодной воды с угловой конструкцией корпуса; с импульсным контактным и (или) оптоэлектронным выходом; установка в вертикальный трубопровод;
МН-01 - счетчик холодной воды для гидрантных систем;
Wl DN-01; Wl DN-02; Wl DN-03; Wl DN-04; Wl DN-OI-NK(NKP); Wl DN-02-NK(NKP); Wl DN-03-NK(NKP); Wl DN-04-NK(NKP) - счетчик холодной воды ирригационный; с импульсным контактным выходом;
где:
DN - номинальный размер (диаметр условного прохода);
- 01 - металлический корпус;
- 02 - корпус из пластмассы;
- 03 - корпус из искусственных пластических масс с роторным счетчиком;
- 04 - корпус из искусственных пластических масс с роторным счетчиком IP68.
Перечень исполнений счетчиков приведен в Приложении А к описанию типа.

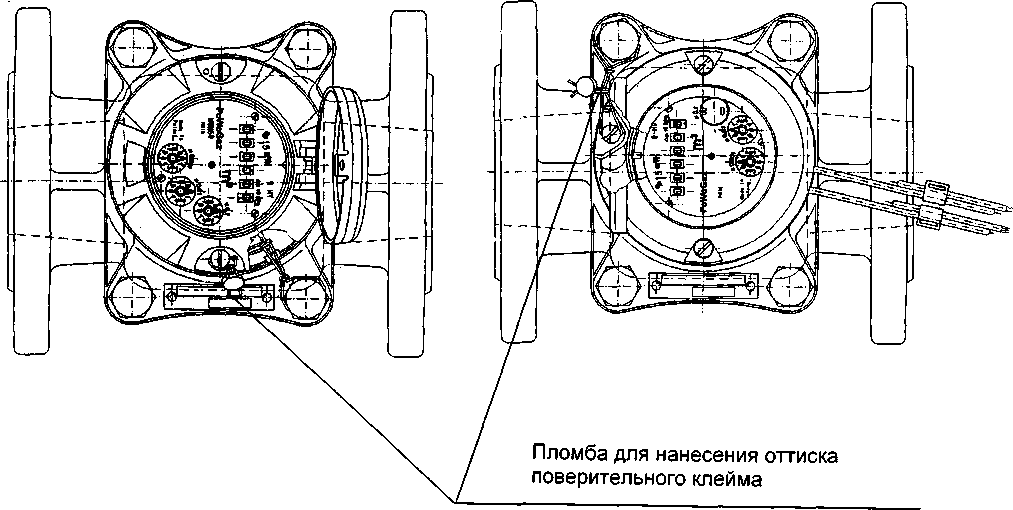

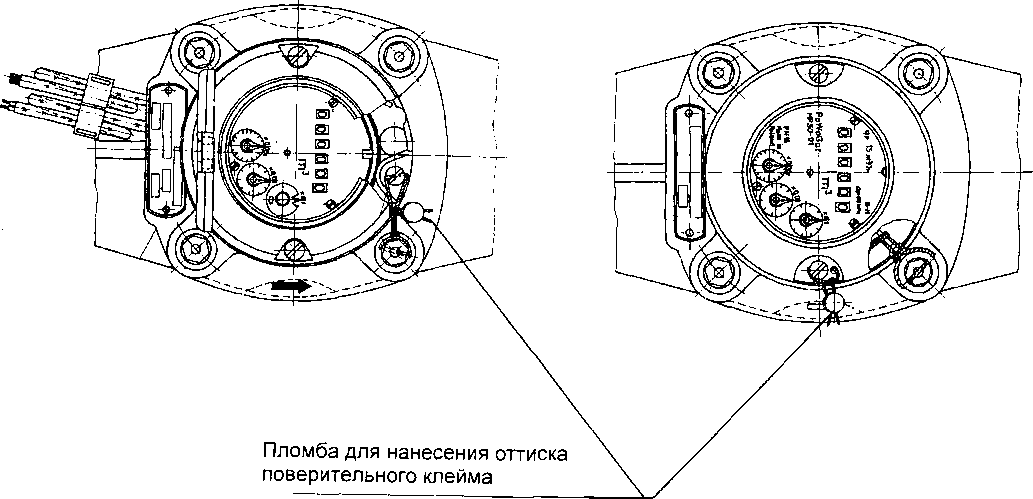

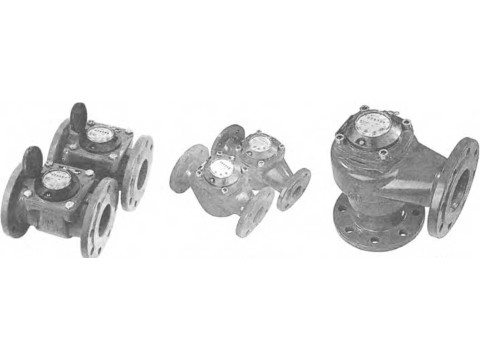

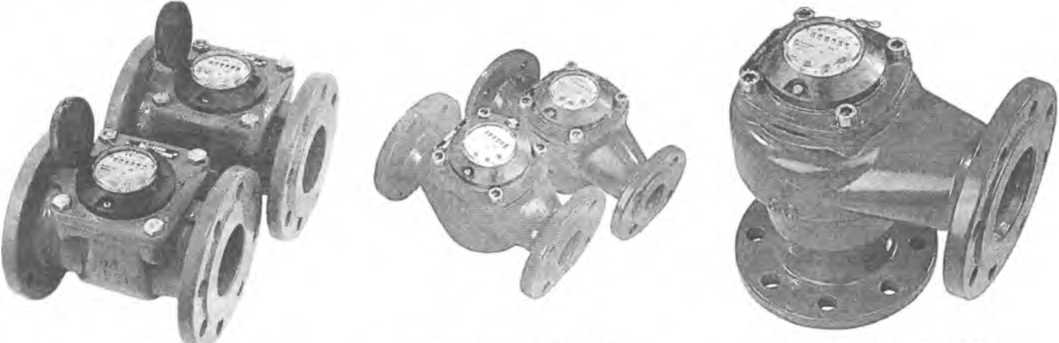

Внешний вид счетчиков воды представлен на рисунке 1. Места пломбирования счетчиков указаны в Приложении Б к описанию типа.
счетчики воды MWN счетчики воды МР счетчики воды МК
счетчики воды МН
счетчики воды WI
Рисунок 1 Внешний вид счетчиков воды
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблицах 1-7.
Таблица 1 Технические характеристики счетчиков воды турбинных MWN (ТЗО, Т50)
|
Наименование характеристики |
Значение | ||||||||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
- 40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
Максимальный расход Q4, м3/ч |
31,25 |
50 |
78,75 |
125 |
200 |
312,5 |
500 |
787,5 |
1250 |
200 | |
|
Постоянный расход Q3, м3/ч |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 | |
|
Переходный расход Q2, м3/ч |
0,4 |
0,64 |
0,806 |
1 |
1,28 |
2,5 |
3,2 |
8,064 |
16 |
20,48 | |
|
Минимальный расход Q1t м3/ч |
0,25 |
0,4 |
0,504 |
0,625 |
0,8 |
1,563 |
2 |
5,04 |
10 |
12,8 | |
|
Порог чувствительности, м3/ч, не более |
0,15 |
0,15 |
0,2 |
0,25 |
0,25 |
0,5 |
1,0 |
1,5 |
3,0 |
8,0 | |
|
R ~ Q3/ Qi |
100 |
100 |
125 |
160 |
200 |
160 |
200 |
125 |
100 |
125 | |
|
Qr |
1,6 | ||||||||||
|
Пределы допускаемой относительной погрешно-сти в диапазоне расходов, % |
Q-]<Q< Q2 |
±5 | |||||||||
|
Q2< Q Q4 (вода < 30 °C) |
±2 | ||||||||||
|
Q2< Q Q4 (вода > 30 °C) |
±3 | ||||||||||
|
Температурный класс |
ТЗО, Т50 | ||||||||||
|
Класс чувствительности к возмущениям потока |
До счетчика - U0 После счетчика - D0 | ||||||||||
|
Класс потери давления |
Ар 10 или Др 16 | ||||||||||
|
Класс по давлению воды |
МАР 16 | ||||||||||
|
Позиция установки в трубопроводе |
горизонтальная, вертикальная | ||||||||||
|
Диапазон показаний, м3 |
999 999 |
9 999 999 | |||||||||
|
Цена деления шкалы, дм3 |
0,5 |
5 |
50 | ||||||||
|
Установочная длина с фланцами, мм |
200/300 |
225, 200 |
250 |
250 |
300 |
350 |
450 |
500 | |||
|
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп |
2,5; 5; 10; 25; 50; 100; 250; 500; 1000 |
250; 500; 1000; 2500; 5000; 10000 | |||||||||
|
Коэффициент преобразования импульсного оптоэлектронного выхода типа NO, дм3/имп. |
1 |
10 |
105,2632 | ||||||||
|
Масса, кг, не более |
7,9; 8,3 |
9,9; 10,3 |
10,6; 11 |
13,3; 13,7; 13,8; 14,2 |
15,6; 16 |
18,1; 18,5 |
40,1; 40,5 |
51,1; 51,5 |
75,1; 75,5 |
103,1; 103,5 | |
Таблица 2 Технические характеристики счетчиков воды турбинных MWN (ТЗО, Т50)
|
Наименование характеристики |
Значение | |||||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
40 |
50 |
65 |
80 |
100 |
150 |
300 | |
|
Максимальный расход Q* м3Ач |
31,25 |
50 |
78,75 |
125 |
312,5 |
2000 | ||
|
Постоянный расход Q3, mj/m |
25 |
40 |
63 |
100 |
250 |
1600 | ||
|
Переходный расход Q2, м3/ч |
0,64 |
0,8 |
1 |
1,28 |
3,2 |
25,6 | ||
|
Минимальный расход Q,, mj/m |
0,4 |
0,5 |
0,63 |
0,8 |
2 |
16 | ||
|
Порог чувствительности, м3/ч, не более |
0,15 |
0,15 |
0,2 |
0,25 |
0,25 |
1,0 |
8,0 | |
|
R = Q3/ Qi |
63 |
63 |
80 |
100 |
125 |
125 |
100 | |
|
Q2/ Qi |
1,6 | |||||||
|
Пределы допускаемой относитель-ной погрешности в диапазоне расходов, % |
Qi<Q< Q2 |
±5 | ||||||
|
Q2^ Q < Q4 (вода < 30 °C) |
±2 | |||||||
|
Q2^ Q Q4 (вода > 30 °C) |
±3 | |||||||
|
Температурный класс |
ТЗО, Т50 | |||||||
|
Класс чувствительности к возмущениям потока |
До счетчика - U0 После счетчика - D0 | |||||||
|
Класс потери давления |
Дв 10 ИЛИ До 16 | |||||||
|
Класс по давлению воды |
МАР 16 | |||||||
|
Позиция установки в трубопроводе |
горизонтальная, вертикальная | |||||||
|
Диапазон показаний, м3 |
999 999 |
9 999 999 | ||||||
|
Цена деления шкалы, дм"1 |
0,5 |
5 |
50 | |||||
|
Установочная длина с фланцами, мм |
200 |
225, 200 |
250 |
300 |
500 | |||
|
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп |
2,5; 5; 10; 25; 50; 100; 250; 500; 1000 |
250; 500; 1000; 2500; 5000; 10000 | ||||||
|
Коэффициент преобразования импульсного оптоэлектронного выхода типа NO, дм3/имп. |
1 |
10 |
105,2632 | |||||
|
Масса, кг, не более |
7,9; 8,3 |
9,9; 10,3 |
10,6; 11 |
13,3; 13,7 |
15,6; 16 |
40,1; 40,5 |
103,1; 103,5 | |
Таблица 3 Технические характеристики счетчиков горячей воды турбинных MWN (Т130)
|
Наименование характеристики |
Значение | ||||||||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
Максимальный расход Q4 м^/ч |
31,25 |
31,25 |
50 |
78,75 |
125 |
200 |
312,5 |
500 |
787,5 |
1250 | |
|
Постоянный расход Q3, mj/m |
25 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 | |
|
Переходный расход <Э2, м3/ч |
1 |
1 |
1,6 |
2,52 |
4 |
6,4 |
10 |
16 |
40,32 |
64 | |
|
Минимальный расход Q;, mj/m |
0,625 |
0,625 |
1 |
1,575 |
2,5 |
4 |
6,25 |
10 |
25,2 |
40 | |
|
Порог чувствительности, м3/ч, не боле |
0,25 |
0,25 |
0,3 |
0,35 |
0,6 |
1,1 |
2 |
4 |
8 |
15 | |
|
R = Q3/ Qi |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
25 |
25 | |
|
Q2/ Qi |
1,6 | ||||||||||
|
Пределы допускаемой относительной погрешности в диапазоне расходов, % |
Q1<Q< Q2 |
±5 | |||||||||
|
0 VI 0 VI см о |
±3 | ||||||||||
|
Температурный класс |
Т130 | ||||||||||
|
Класс чувствительности к возмущениям потока |
До счетчика - U0 После счетчика - D0 | ||||||||||
|
Класс потери давления |
До 10 или Ар 16 | ||||||||||
|
Класс по давлению воды |
МАР 16 | ||||||||||
|
Позиция установки в трубопроводе |
горизонтальная, вертикальная | ||||||||||
|
Диапазон показаний, м3 |
999 999 |
9 999 999 | |||||||||
|
Цена деления шкалы, дм3 |
0 5 |
5 |
50 | ||||||||
|
Установочная длина с фланцами, мм |
200 |
200, 225 |
250 |
250 |
300 |
350 |
450 |
500 | |||
|
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп |
2,5; 5; 10; 25; 50; 100; 250; 500; 1000 |
25; 50; 100; 250; 500; 1000; 2500; 5000; 10000 |
250; 500; 1000; 2500; 5000; 10000 | ||||||||
|
Коэффициент преобразования импульсного оптоэлектронного выхода типа NO, дм3/имп. |
1 |
10 |
105,2632 | ||||||||
|
Масса, кг, не более |
7,9; 8,3 |
5,4; 5,8; 9,9;10,3 |
10,6; 11 |
13,3; 13,7 |
15,6; 16 |
18,1; 18,5 |
40,1; 40,5 |
51,1; 51,5 |
75,1; 75,5 |
103,1; 103,5 | |
Государс^5ННЬЙ реестр средств измерении \ Республики Беларусь/
Таблица 4 Технические и метрологические характеристики счетчиков холодной и горячей воды турбинных МР________________________________________________________________
|
Наименование характеристики |
Значение | |||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
40 |
50 |
65 |
80 |
100 | |
|
Максимальный расход Q4 м3/ч |
31,25 |
31,25 |
50 |
78,75 |
125 | |
|
Постоянный расход Q3, м3/ч |
25 |
25 |
40 |
63 |
100 | |
|
Переходный расход <Э2, м3/ч |
0,5 |
0,5 |
0,8 |
1,26 |
2 | |
|
Минимальный расход Q?, м3/ч |
0,31 |
0,31 |
0,5 |
0,8 |
1,25 | |
|
Порог чувствительности, м3/ч, не более |
0,05 |
0,05 |
0,07 |
0,07 |
0,1 | |
|
R = Q3/ Qj |
80 | |||||
|
Qo/ Qi |
1,6 | |||||
|
Пределы допус-каемой относительной погреш-ности в диапазоне расходов, % |
Qi<Q< Q2 |
±5 | ||||
|
С?2^ Q Q4 (вода < 30 °C) |
±2 | |||||
|
Q Q4 (вода > 30 °C) |
±3 | |||||
|
Температурный класс |
ТЗО, Т50, Т130 | |||||
|
Класс чувствительности к возмущениям потока |
До счетчика - U0 После счетчика - D0 | |||||
|
Класс потери давления |
Дв 63 | |||||
|
Класс по давлению воды |
МАР 16 | |||||
|
Позиция установки в трубопроводе |
горизонтальная | |||||
|
Диапазон показаний, м3 |
999 999 | |||||
|
Цена деления шкалы, дм3 |
0,5 | |||||
|
Установочная длина с фланцами мм |
300 (200, 270) |
200, 270 (300) |
300 |
300 (350) |
360 (350) | |
|
Масса, кг, не более |
11,6;12 |
12,7:13,1; 13,4; 13,2; 12,0; 13,9 |
19;19,4 |
21;21,4 |
30;30,4 | |
|
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп |
2,5; 5; 10; 25; 100; 250; 500; 1000 | |||||
|
Коэффициент преобразования импульсного оптоэлектронного выхода типа NO, дм3/имп. |
1 | |||||
Примечания:
1 В круглых скобках указана установочная длина счетчиков, изготавливаемых под заказ.
Таблица 5 Технические и метрологические характеристики счетчиков холодной воды турбинных МК
|
Наименование характеристики |
Значение | ||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
50 |
80 |
100 |
150 | |
|
Максимальный расход Q4, м3/ч |
31,25 |
78,75 |
125 |
312,5 | |
|
Постоянный расход Q3, м3/ч |
25 |
63 |
100 |
250 | |
|
Переходный расход Q2, м3/ч |
0,63 |
1,6 |
2,54 |
6,35 | |
|
Минимальный расход Q,, м3/ч |
0,40 |
1,0 |
1,59 |
3,97 | |
|
Порог чувствительности, м3/ч, не более |
0,1 |
0,15 |
0,25 |
0,4 | |
|
R ~ Q3/ Qi |
63 | ||||
|
Пределы допускаемой от-носительной погрешности в диапазоне расходов, % |
Qi<Q< Q2 |
±5 | |||
|
Q2^ Q — Q4 (вода < 30 °C) |
±2 | ||||
|
Q2^ Q — Q4 (вода > 30 °C) |
±3 | ||||
|
Температурный класс |
ТЗО, Т50 | ||||
|
Класс чувствительности к возмущениям потока |
До счетчика - U0 После счетчика - D0 | ||||
|
Класс потери давления |
До 63 | ||||
|
Класс по давлению воды |
МАР 16 | ||||
|
Позиция установки в трубопроводе |
вертикальная | ||||
|
Диапазон показаний, м3 |
999 999 |
9 999 999 | |||
|
Цена деления шкалы, дм13 |
0,5 |
5 | |||
|
Установочная длина с фланцами, мм |
150 |
180 |
200 |
250 | |
|
Масса, кг, не более |
14 |
18 |
24 |
45 | |
|
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп |
2,5; 5; 10; 25; 50; 100; 250; 500; 1000 |
25; 50; 100; 250; 500; 1000; 2500; 5000; 10000 | |||
|
Коэффициент преобразования импульсного оптоэлектронного выхода типа NO, дм3/имп |
1 |
10 | |||
Таблица 6 Технические и метрологические характеристики счетчиков холодной воды турбинных МН
|
Наименование характеристики |
Значение | ||
|
Номинальный размер (диаметр условного прохода) DN, мм |
50 |
65 | |
|
Максимальный расход Q4, м3/ч |
31,25 |
50 | |
|
Постоянный расход Q3, м3/ч |
25 |
40 | |
|
Переходный расход <Э2, м3/ч |
0,63 |
1,02 | |
|
Минимальный расход Q1t м3/ч |
0,4 |
0,63 | |
|
R = Q3/ Qi |
63 | ||
|
Пределы допус-каемой относительной погрешности в диапазоне расходов, % |
Qi<Q< Q2’ |
±5 | |
|
Q2< Q Q4 (вода 30 °C) |
±2 | ||
|
Q2^ Q < Q4 (вода > 30 °C) |
±3 | ||
|
Температурный класс |
ТЗО, Т50 | ||
|
Класс чувствительности к возмущениям потока |
До счетчика - U0 После счетчика - D0 | ||
|
Класс потери давления |
Дв 63 | ||
|
Класс по давлению воды |
МАР 16 | ||
|
Позиция установки в трубопроводе |
вертикальная | ||
|
Диапазон показаний, м3 |
999 999 | ||
|
Цена деления шкалы, дм3 |
0,5 | ||
|
Габаритные размеры, мм: * от верт. оси до выхода ■ от горизонт, оси до входа |
130 830 |
130 840 | |
|
Масса, кг, не более |
9,5 |
10,5 | |
Таблица 7 Технические и метрологические характеристики счетчиков воды ирригационных WI
|
Наименование характеристики |
Значение | |||||||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Максимальный расход Q4, м3/ч |
31,25 |
31,25 |
50 |
78,75 |
125 |
200 |
312,5 |
500 |
787,5 | |
|
Постоянный расход Q3, м3/ч |
25 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 | |
|
Минимальный расход Q1t м3/ч |
1 |
1,25 |
2 |
3,15 |
5 |
8 |
12,5 |
20 |
31,5 | |
|
R = Q3/ Qi |
25 |
20 | ||||||||
|
Пределы допускаемой относительной погрешности в диапазоне расходов, % |
Qi<Q<Q4 |
±5 | ||||||||
|
Максимальная температура воды, °C |
30, <50 | |||||||||
|
Максимальное давление воды, МПа |
1,6 | |||||||||
|
Позиция установки в трубопроводе |
горизонтальная, вертикальная | |||||||||
|
Диапазон показаний, м3 |
9 999 999 | |||||||||
|
Цена деления шкалы, дм3 |
5 | |||||||||
|
Установочная длина с фланцами, мм |
200 |
225 |
250 |
250 |
300 |
350 |
450 | |||
|
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп. |
25; 100; 250; 1000; 2500; 10000 | |||||||||
|
Масса, кг, не более |
7,8 |
9 |
10 |
12 |
16 |
20 |
25 |
38 |
43 | |
Знак утверждения типа
Знак Утверждения типа средств измерений наносится на лицевую поверхность показывающего устройства и на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки счетчиков в соответствии с документацией фирмы "Apator Powogaz S.A.", Польша:
- счетчик холодной или горячей воды турбинный - 1 шт.;
- эксплуатационная документация (паспорт) - 1 экз.;
- упаковка - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ ISO 4064-1-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования";
СТБ ISO 4064-3-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Методы и средства испытаний";
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия";
СТБ 8046-2015 "Система обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки";
МИ 1963-88 "Рекомендации. ГСИ. Счетчики воды турбинные. Методика поверки";
Техническая документации фирмы "Apator Powogaz S.A.", Польша.
Заключение
Счетчики холодной и горячей воды турбинные MWN, MP, МК, МН, WI соответствуют документации фирмы "Apator Powogaz S.A.", а также СТБ ISO 4064-1-2007, СТБ ISO 4064-3-2007, ГОСТ 12997-84.
Межповерочный интервал - не более 48 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
