Преобразователи термоэлектрические серии 0185
| Номер в ГРСИ РФ: | РБ 03 10 2828 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
Преобразователи термоэлектрические Rosemount 0185 предназначены для измерения температуры жидких, газообразных и сыпучих сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2828 16 |
| Наименование | Преобразователи термоэлектрические серии 0185 |
| Год регистрации | 2016 |
| Номер сертификата | 10476 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co. OHG" (Германия (DE)) компании "Emerson Process Management" (Соединенные Штаты (US)) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co. OHG" (Германия) компании "Emerson Process Management" (Соединенные Штаты)
Адрес: Frankenstrasse 21, D-63791 Karlstein
Контакты: +49(6188)992-0 / +49 (6188)992-112
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится в соответствии с ГОСТ 8.338-2002. |
Поверители
Скачать
|
Описание типа РБ 03 10 2828 16 [2017-06-06]
rb-03-10-2828-16_2017-06-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2828 16 [2011-08-29]
rb-03-10-2828-16_2011-08-29.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические Rosemount 0185 предназначены для измерения температуры жидких, газообразных и сыпучих сред.
Область применения: энергетика, металлургия, машиностроение, предприятия химической, нефтяной, газовой, фармацевтической, пищевой и других отраслей промышленности.
Описание
Принцип действия преобразователей термоэлектрических Rosemount 0185 основан на явлении возникновения термоэлектродвижущей силы (далее -ТЭДС) в замкнутой цепи преобразователя термоэлектрического при разности температур между его рабочим и свободным концами. Преобразователи термоэлектрические обеспечивают преобразование измеряемой температуры в изменение ТЭДС.
Преобразователи термоэлектрические состоят из измерительной вставки, внутри которой размещен чувствительный элемент, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой преобразователи
термоэлектрические соответствуют погружаемому исполнению, по условиям
эксплуатации - стационарному исполнению, по отношению к измеряемой среде- герметичные. ^-==5,
Преобразователи термоэлектрические могут применять^^^в^ взрывозащитных зонах.
Внешний вид преобразователей термоэлектрических Rosemount 0185 приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

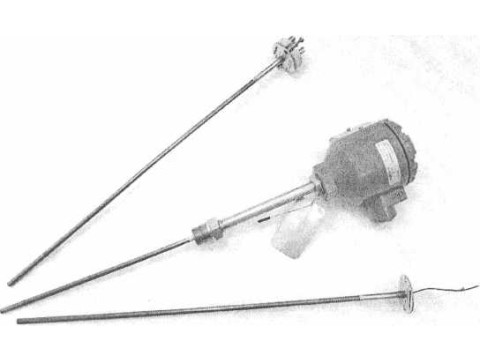

Рисунок 1. Внешний вид преобразователей термоэлектрических Rosemount 0185.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Буквенное обозначение НСХ по СТБ ГОСТ Р 8.585-2004 |
J (ТЖК), К (ТХА), N (ТНН) |
|
Класс допуска по ГОСТ 6616-94 |
1 |
|
Пределы допускаемых отклонений ТЭДС от НСХ преобразования, °C, для термоэлектрического преобразователя J (ТЖК) в диапазоне измеряемых температур, °C: - от минус 40 до плюс 375 - свыше 375 до 750 |
±1,5 +0,004t (t - значение измеряемой температуры, ”С) |
|
Пределы допускаемых отклонений ТЭДС от НСХ преобразования, °C, для термоэлектрических преобразователей К (ТХА), N (ТНН) в диапазоне измеряемых температур, °C: | |
|
- от минус 40 до плюс 375 |
±1,5 |
|
- свыше 375 до 1300 |
±0,004t (t - значение измеряемой температуры, °C) |
Продолжение таблицы 1
|
1 |
2 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP54, IP65, IP66, IP68 |
|
Сопротивление изоляции при испытательном напряжении постоянного тока 500 В |
1000 МОм |
|
Условия эксплуатации: - диапазон температур окружающей среды, °C -диапазон относительной влажности, % |
от минус 40 до плюс 85 (от минус 51 до плюс 85 с опцией LT) от 0 до 99 % (без образования конденсата) |
|
Диапазон температур окружающей среды при хранении,°C |
от минус 45 до плюс 85 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
- Преобразователи термоэлектрические Rosemount 0185 (модификация и исполнение в соответствии с технической документацией фирмы-изготовителя);
- руководство по эксплуатации *;
- упаковка;
- паспорт.
* - Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 преобразователей, поставляемых в один адрес.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Emerson Process Management GmbH & Co. OHG" (Германия) компании "Emerson Process Management" (Соединенные Штаты);
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
СТБ ГОСТ Р 8.585-2004 Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 8.338 Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки.
Заключение
Преобразователи термоэлектрические Rosemount 0185 соответствуют требованиям документации фирмы "Emerson Process Management GmbH & Co. OHG" (Германия) компании "Emerson Process Management" (Соединенные Штаты), ГОСТ 6616-94, СТБ ГОСТ Р 8.585-2004.
Преобразователи термоэлектрические Rosemount 0185 соответствуют требованиям технического регламента таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия № ТС RU С_113.ГБ05.В.00289, срок действия с 13.12.2013 по 07.08.2018).
Межповерочный интервал - не более 24 месяцев (при применении преобразователей термоэлектрических Rosemount 0185 в сфере законодательной метрологии).
