Преобразователи температуры измерительные Rosemount 248, Rosemount 644, Rosemount 3144Р, Rosemount 648, Rosemount 848T предназначены для непрерывного преобразования:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1004 16 |
| Наименование | Преобразователи температуры измерительные Rosemount 248, Rosemount 644, Rosemount 3144Р, Rosemount 648, Rosemount 848Т |
| Год регистрации | 2016 |
| Номер сертификата | 10478 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co. OHG" (Германия (DE)) компании "Emerson Process Management", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co., OHG" компании "Emerson Process Management"
Адрес: Frankenstrasse 21, D-63791 Karlstein
Контакты: +49(6188)992-0 / +49 (6188)992-112
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2168-2016 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 10 1004 16 [2016-06-14]
rb-03-10-1004-16_2016-06-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1004 16 [2017-06-06]
rb-03-10-1004-16_2017-06-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1004 16 [2017-09-22]
rb-03-10-1004-16_2017-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1004 16 [2011-09-19]
rb-03-10-1004-16_2011-09-19.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи температуры измерительные Rosemount 248, Rosemount 644, Rosemount 3144Р, Rosemount 648, Rosemount 848T предназначены для непрерывного преобразования:
- в выходной аналоговый сигнал 4 - 20 мА (для преобразователей температуры измерительных Rosemount 248, Rosemount 644, Rosemount 3144Р) сигналов, поступающих от:
- термоэлектрических преобразователей;
- термопреобразователей сопротивления;
- устройств с выходным сигналом напряжения постоянного тока и выходным сигналом сопротивления;
- в цифровой сигнал для передачи по беспроводной линии связи (протокол Wireless HART) (для Rosemount 248, Rosemount 648) сигналов, поступающих от:
- термоэлектрических преобразователей;
- термопреобразователей сопротивления;
- устройств с выходным сигналом напряжения постоянного тока и выходным сигналом сопротивления;
- приборов с унифицированным выходным аналоговым сигналом 4 - 20 мА (для Rosemount 648).
- в цифровой сигнал для передачи по интерфейсу FOUNDATION Fieldbus или по беспроводной линии связи (протокол Wireless HART) (для Rosemount 848Т) сигналов, поступающих от:
- термоэлектрических преобразователей;
- термопреобразователей сопротивления;
- устройств с выходным сигналом напряжения постоянного тока и выходным сигналом сопротивления;
- приборов с унифицированным выходным аналоговым сигналом 4-20 мА.
Применяются в различных областях хозяйственной деятельности.
Описание
Принцип действия преобразователей температуры измерительных состоит в преобразовании электрического сопротивления (сигнала от термопреобразователей сопротивления) и/или термо-ЭДС (сигала от термоэлектрического преобразователя) в пропорциональный унифицированный выходной сигнал постоянного тока, линейно зависящий от измеряемой температуры.
Электронный блок преобразователей обеспечивает преобразование выходных сигналов от первичных преобразователей температуры, корректировку нуля и диапазона выходного сигнала, линеаризацию выходных сигналов. Возможна также цифровая индикация информативного параметра выходного сигнала на жидкокристаллическом дисплее.

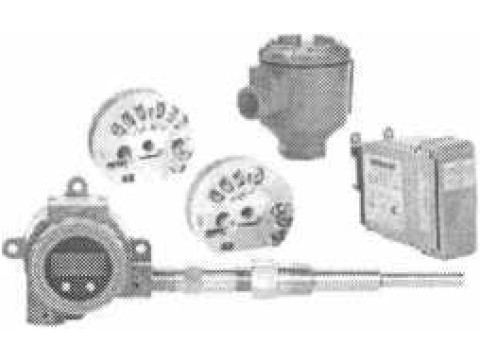

Внешний вид преобразователей приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
Преобразователи температуры измерительные Rosemount 644
Преобразователи температуры измерительные Rosemount 3144Р
Преобразователи температуры измерительные Rosemount 248
Преобразователи температуры измерительные Rosemount 848Т
Преобразователи температуры измерительные Rosemount 648
Рисунок 1 - Внешний вид преобразователей температуры
Rosemount 248, Rosemount 644, Rosemount 3144Р, Rosemount 64
Для документов
ерительных t 848Т
Государственник реестре u
средств изйиеТ 2 Листов 20
Республики Беларусь г 7#
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-7.
Таблица 1 - Преобразователи температуры измерительные Rosemount 248
|
Тип датчика*1) |
Диапазон измеряемых температур, °C |
Пределы допускаемой основной погрешности при преобразовании входного сигнала*2* |
Пределы допускаемой дополнительной погрешности при преобразовании входного сигнала, вызванной изменением температуры окружающей среды*3* на 1,0°С | ||
|
абсолютной, °C |
приведенной, % |
абсолютной, °C |
приведенной,% | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Pt1OO |
±0,20 |
± 0,006 | |||
|
(а=0,00385) | |||||
|
Pt200 (а=0,00385) |
от минус 200 до плюс 850 |
± 1,17 |
±0,018 | ||
|
Pt500 (а=0,00385) |
±0,47 |
± 0,018 | |||
|
PtIOOO (а=0,00385) |
от минус 200 до плюс 300 |
±0,23 |
±0,010 | ||
|
Си50 (а=0,00428) |
от минус 185 до плюс 200 |
±0,68 |
±0,012 | ||
|
50М (а=0,00426) |
от минус 50 до плюс 200 |
±0,68 |
±0,012 | ||
|
СиЮО (а=0,00428) |
от минус 185 до плюс 200 |
±0,34 |
± 0,006 | ||
|
100М (а=0,00426) |
от минус 50 до плюс 200 |
±0,34 |
± 0,006 | ||
|
50П (а=0,00391) |
от минус 200 до плюс 550 |
±0,40 |
±0,1 |
±0,012 |
± 0,004 |
|
100П (а=0,00391) |
от минус 200 до плюс 550 |
±0,20 |
± 0,006 | ||
|
тип В |
от 100 до 1820 |
± 1,5 |
± 0,056 | ||
|
тип Е |
от минус 50 до плюс 1000 |
±0,4 |
±0,016 | ||
|
тип J |
от минус 180 до плюс 760 |
±0,5 |
±0,016 | ||
|
тип К |
от минус 180 до плюс 1372 |
±0,5 |
±0,02 | ||
|
тип N |
от минус 200 до плюс 1300 |
±0,8 |
±0,02 | ||
|
тип R |
от 0 до 1768 |
± 1,2 |
±0,06 | ||
|
тип S |
от 0 до 1768 |
±1,0 |
±0,06 | ||
|
тип Т |
от минус 200 плюс до 400 |
±0,5 |
±0,02 | ||
|
тип L |
от минус 200 до плюс 800 |
±0,5 |
± 0,003 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
сигнал напряжения постоянного тока |
от минус 10 мВ до плюс 100 мВ |
± 0,03 мВ |
±0,1 |
± 0,001 мВ |
± 0,004 |
|
2-, 3-, 4-проводной сигнал сопротивле ния |
от 0 Ом до 2000 Ом |
± 0,7 Ом |
±0,1 |
± 0,028 Ом |
± 0,004 |
|
;1) - типы термопреобразователей сопротивления и термопар по СТБ ЕН 60751-2011/ ГОСТ 6651-2009, СТБ ГОСТ Р 8.585-2004 соответственно; ;2) - выбирается большее из значений; ;з) - изменение температуры окружающей среды отсчитывается от 20°С. | |||||
Таблица 2 - Преобразователи температуры измерительные Rosemount 248 (беспроводные)_____________________________________________________________
|
Тип датчика*1) |
Диапазон измеряемых температур, °C |
Пределы допускаемой основной абсолютной погрешности при преобразовании входного сигнала, °С(2) |
Пределы допускаемой дополнительной абсолютной погрешности при преобразовании входного сигнала, вызванной изменением температуры окружающей среды на 1,0°С, °С(6> | |
|
в диапазоне температур | ||||
|
1 |
2 |
3 |
4 |
5 |
|
Pt100 (а=0,00385) |
от минус 200 до плюс 850 |
±0,45 |
± 0,009 |
от минус 200 до плюс 850 |
|
Pt200 (а=0,00385) |
от минус 200 до плюс 850 |
±0,45 |
± 0,012 |
от минус 200 до плюс 850 |
|
Pt500 (а=0,00385) |
от минус 200 до плюс 850 |
±0,57 |
± 0,009 |
от минус 200 до плюс 850 |
|
PtIOOO (а=0,00385) |
от минус 200 до плюс 300 |
±0,57 |
± 0,009 |
от минус 200 до плюс 300 |
|
50М (а=0,00426) |
от минус 50 до плюс 200 |
± 1,44 |
±0,012 |
от минус 50 до плюс 200 |
|
Си50 (а=0,00428) |
от минус 185 до плюс 200 |
± 1,44 |
± 0,012 |
от минус 185 до плюс 200 |
|
СиЮО (а=0,00428) |
от минус 185 до плюс 200 |
±0,72 |
± 0,009 |
от минус 185 до плюс 200 |
|
юом (а=0,00426) |
от минус 50 до плюс 200 |
±0,72 |
± 0,009 |
от минус 50 до плюс 200 |
|
50П (а=0,00391) |
от минус 200 до плюс 550 |
±0,9 |
±0,018 |
от минус 200 до плюс 550 |
|
100П (а=0,00391) |
от минус 200 до плюс 550 |
±0,45 |
± 0,009 |
от минус 200 до плюс 550 |
н осударственний реестр |
Ы^ЯВДд/лДстов 20
\Для документов/ /i
|
1 |
2 |
3 |
4 |
5 |
|
тип В(3 4) |
от 100 до 1820 |
±2,25 |
± 0,0435 °C |
Т> 1000 °C |
|
± (0,096 °C - (0,0075 % от (Т - 300))) |
300 °C <Т < 1000 °C | |||
|
± (0,162 °C - (0,033 % от (Т- 100))) |
100 °С<Т< 300 °C | |||
|
тип Е(3) |
от минус 50 до плюс 1000 |
±0,60 |
± (0,015 °C + (0,00129 % от IТ |)) |
от минус 50 до плюс 1000 |
|
тип J(3) |
от минус 180 до плюс 760 |
± 1,05 |
± (0,0162 °C + (0,00087 % от Т)) |
Т>0 °C |
|
±(0,0162 °C + (0,0075 % от | Т |)) |
Т<0°С | |||
|
тип К<3'5) |
от минус 180 до плюс 1372 |
± 1,46 |
± (0,0183 °C + (0,0027 % от Т)) |
Т>0 °C |
|
± (0,0183 °C + (0,0075 % от | Т |)) |
Т<0°С | |||
|
тип N(3) |
от минус 200 до плюс 1300 |
±1,46 |
± (0,0204 °C + (0,00108 % от | Т |)) |
от минус 200 до плюс 1300 |
|
тип R<3> |
от 0 до 1768 |
±2,25 |
± 0,048 °C |
Т > 200 °C |
|
± (0,069 °C -(0,0108 % от Т)) |
Т < 200 °C | |||
|
тип S(3) |
от 0 до 1768 |
±2,10 |
± 0,048 °C |
Т > 200 °C |
|
± (0,069 °C -(0,0108 % от Т)) |
Т < 200 °C | |||
|
тип Т(3) |
от минус 200 до плюс 400 |
± 1,05 |
±0,0192 °C |
Т>0 °C |
|
± (0,0192 °C + (0,0129 % от | Т |)) |
Т< 0 °C | |||
|
тип L(3) |
от минус 200 до плюс 800 |
± 1,80 |
±0,021 °C |
Т>0 °C |
|
±(0,0105 °C + (0,0045 % от | Т |)) |
Т<0°С | |||
|
сигнал напряжения постоянного тока |
от минус 10 мВ до плюс 100 мВ |
± 0,045 мВ |
± 0,0015 мВ |
от минус 10 мВ до плюс 100 мВ |
|
2-, 3-, 4-проводной сигнал сопротивления |
от 0 до 2000 Ом |
± 1,35 Ом |
± 0,0252 Ом |
от 0 до 2000 Ом |
(1) - типы термопреобразователей сопротивления и термопар по СТБ ЕН 60751-2011/ ГОСТ 6651-2009 и СТБ ГОСТ Р 8.585-2004 соответственно;
<2> - значения погрешности при преобразовании сигнала действительны для всего диапазона входного сигнала датчика;
(з) - общая погрешность при преобразовании сигнала при измерении температуры при помощи термопар: сумма основной абсолютной погрешности при преобразовании сигнала + 0,8 °C (погрешность холодного спая);
(4) - погрешность при преобразовании сигнала для термопар типа В не более ± 9,0 °C в диапазоне от 100 °C до 300 °C;
!5> - погрешность при преобразовании сигнала для термопар типа К не более ±2,1 °C в диапазоне от минус 180 °C до минус 90 °C;
(6) - изменение температуры окружающей среды отсчитывается от 20 °C;
Т - значение измеряемой температуры, °C.
5 Листов 20
Таблица 3 - Преобразователи температуры измерительные Rosemount 644 (стандартное исполнение)
|
Тип датчика(1) |
Диапазон измеряемых температур, °C |
Пределы допускаемой основной погрешности при преобразовании входного сигнала |
Пределы допускаемой дополнительной погрешности при преобразовании входного сигнала, вызванной изменением температуры окружающей среды на 1,0 °C*4) | ||
|
абсолютной, °C*2) |
ЦАП, %*3) | ||||
|
стандартное исполнение |
стандартное исполнение |
абсолютной, °C |
приведенной, % | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Pt1OO (а=0,00385) |
от минус 200 до плюс 850 |
±0,15 |
±0,03 |
± 0,003 |
±0,001 |
|
Pt200 (а=0,00385) |
от минус 200 до плюс 850 |
±0,15 |
±0,03 |
± 0,004 |
±0,001 |
|
Pt500 (а=0,00385) |
от минус 200 до плюс 850 |
±0,19 |
±0,03 |
± 0,003 |
±0,001 |
|
РПООО (а=0,00385) |
от минус 200 до плюс 300 |
±0,19 |
±0,03 |
±0,003 |
±0,001 |
|
50П (а=0,00391) |
от минус 200 до плюс 550 |
±0,30 |
±0,03 |
± 0,004 |
±0,001 |
|
100П (а=0,00391) |
от минус 200 до плюс 550 |
±0,15 |
±0,03 |
± 0,003 |
±0,001 |
|
50М (а=0,00426) |
от минус 50 до плюс 200 |
±1,34 |
±0,03 |
± 0,008 |
±0,001 |
|
Си50 (а=0,00428) |
от минус 185 до плюс 200 |
± 1,34 |
±0,03 |
± 0,008 |
±0,001 |
|
СиЮО (а=0,00428) |
от минус 50 до плюс 200 |
±0,67 |
±0,03 |
± 0,004 |
±0,001 |
|
юом (а=0,00426) |
от минус 185 до плюс 200 |
±0,67 |
±0,03 |
± 0,004 |
±0,001 |
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
тип В<5'6> |
от 100 до 1820 |
±0,77 |
±0,03 |
±0,014 |
Т> 1000 °C |
±0,001 |
|
± (0,032-(0,0025 % от (Т-300))) |
300 °С<Т <1000 °C |
±0,001 | ||||
|
± (0,054-(0,011 % от (Т-100))) |
100 °с<т <300 °C |
±0,001 | ||||
|
тип Е<5> |
от минус 50 до плюс 1000 |
±0,20 |
±0,03 |
±(0,005+(0,00043 % от Т)) |
±0,001 | |
|
тип J(5) |
от минус 180 до плюс 760 |
±0,35 |
±0,03 |
± (0,0054+ (0,0029 % от Т)) |
Т>0 °C |
± 0,001 |
|
± (0,0054+ (0,0025 % от |Т|)) |
т<о°с |
±0,001 | ||||
|
тип К(5 7> |
от 0 до 1372 |
±0,50 |
±0,03 |
± (0,0061 + (0,0054% от Т)) |
т>о°с |
±0,001 |
|
± (0,0061 + (0,0025 % от ]Т|)) |
т<о°с |
± 0,001 | ||||
|
тип N(5> |
от 0 до 1300 |
±0,50 |
±0,03 |
± (0,0068+(0,00036% от Т)) |
±0,001 | |
|
тип R(5) |
от 0 до 1768 |
±0,75 |
±0,03 |
±0,016 |
Т > 200 °C |
±0,001 |
|
± (0,023-(0,0036 от Т)) |
Т < 200 °C |
±0,001 | ||||
|
тип S(5> |
от 0 до 1768 |
±0,70 |
±0,03 |
±0,016 |
Т > 200 °C |
±0,001 |
|
± (0,023-(0,0036 от Т)) |
Т < 200 °C |
±0,001 | ||||
|
тип Т(5> |
от минус 200 до плюс 400 |
±0,35 |
±0,03 |
± 0,0064 |
Т>0 °C |
±0,001 |
|
± (0,0064+ (0,0043% от |Т|)) |
т<о°с |
±0,001 | ||||
|
тип U5) |
от минус 200 до плюс 800 |
± 1,0 |
±0,03 |
± 0,007 |
Т>0 °C |
±0,001 |
|
± (0,007-(0,003 от |Т|)) |
т<о°с |
±0,001 | ||||
|
сигнал напряжения постоянного тока |
от минус 10 до плюс 100 мВ |
± 0,015 мВ |
±0,03 |
± 0,0005 мВ |
±0,001 | |
|
2-, 3-, 4-проводной сигнал сопротивле НИЯ |
от 0 Ом до 2000 Ом |
± 0,45 Ом |
± 0,03 |
±0,0084 Ом |
±0,001 | |
10
Минимальный интервал измерения для сигналов от термопреобразователей сопротивления,°C__
Минимальный интервал измерения для сигналов от термоэлектрических преобразователей,°C________________________________________________________
Минимальный интервал измерения для сигналов напряжения постоянного тока, мВ
Минимальный интервал измерения для сигналов сопротивления по 2-, 3-, 4-соединению, Ом
25
20
<1> - типы термопреобразователей сопротивления и термопар по СТБ EN 60751-2011/ГОСТ 6651-2009 и СТБ ГОСТ Р 8.585-2004 соответственно;
<2> - значения погрешности при преобразовании сигнала действительны для всего диапазона входного сигнала датчика;
(3) - общая погрешность при преобразовании сигнала представляет собой сумму абсолютной погрешности и погрешности цифро-аналогового преобразования;
(4) - изменение температуры окружающей среды отсчитывается от 20 °C;
(5) - общая погрешность при измерении температуры при помощи термопар: сумма основной погрешности при преобразовании входного сигнала +0,5 °C (погрешность холодного спая);
(6> - погрешность при преобразовании сигнала для термопар типа В не более ± 3,0 °C в диапазоне от 100 °C до 300 °C;
(7) - погрешность при преобразовании сигнала для термопар типа К не более ± 0,5 °C в диапазоне от минус 180 °C до минус 90 °C;
Т-значение измеряемой температуры, °C.
Листов 20
Таблица 4 - Преобразователи температуры измерительные Rosemount 644 (опция Р8)
|
Т Диапазон m измеряемых датчика'1’ г о~ температур, С |
Пределы допускаемой основной погрешности при преобразовании входного сигнала |
Пределы допускаемой дополнительной погрешности при преобразовании входного сигнала, вызванной изменением температуры окружающей среды на 1,0 °С(4) | ||
|
абсолютной, °С<2’ |
ЦАП, %(3> | |||
|
исполнение Р8 |
абсолютной, °C |
приведенной, % | ||
|
1 2 |
3 |
4 |
5 |
6 |
|
Pt1OO от минус 200 (а=0,00385) до плюс 850 |
±0,10 |
±0,02 |
± 0,003 |
±0,001 |
|
Pt200 от минус 200 (а=0,00385) до плюс 850 |
±0,22 |
±0,02 |
± 0,004 |
±0,001 |
|
Pt500 от минус 200 (а=0,00385) до плюс 850 |
±0,14 |
±0,02 |
± 0,003 |
± 0,001 |
|
PtIOOO от минус 200 (а=0,00385) до плюс 300 |
±0,10 |
±0,02 |
± 0,003 |
±0,001 |
|
50П от минус 200 (а=0,00391) до плюс 550 |
±0,20 |
±0,02 |
± 0,004 |
±0,001 |
|
100П от минус 200 (а=0,00391) до плюс 550 |
±0,10 |
±0,02 |
± 0,003 |
± 0,001 |
|
50М от минус 50 (а=0,00426) до плюс 200 |
±0,34 |
±0,02 |
± 0,008 |
±0,001 |
|
Си50 от минус 185 (а=0,00428) до плюс 200 |
±0,34 |
±0,02 |
± 0,008 |
±0,001 |
|
СиЮО от минус 50 (а=0,00428) до плюс 200 |
±0,17 |
±0,02 |
± 0,004 |
±0,001 |
|
100М от минус 185 (а=0,00426) до плюс 200 |
±0,17 |
±0,02 |
± 0,004 |
±0,001 |
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
тип В(5'6> |
от 100 до 1820 (от 200 до 1000 для HART) |
±0,75 |
±0,02 |
±0,014 |
Т> 1000 °C |
±0,001 |
|
± (0,032-(0,0025 % от (Т-300))) |
300 °С<Т <1000 °C |
±0,001 | ||||
|
± (0,054-(0,011 % от (Т-100))) |
100 °C < Т <300 °C |
±0,001 | ||||
|
тип Е(5) |
от минус 50 до плюс 1000 (для Foundation fieldbus и Profibas) |
±0,20 |
±0,02 |
±(0,005+(0,00043 % от Т)) |
± 0,001 | |
|
тип J(5) |
от минус 180 до плюс 760 |
±0,25 |
±0,02 |
± (0,0054+ (0,0029 % от Т)) |
Т>0 °C |
±0,001 |
|
± (0,0054+ (0,0025 % от |Т|)) |
Т< 0 °C |
±0,001 | ||||
|
тип К(5’7> |
от минус 180 до плюс 1372 |
±0,25 |
±0,02 |
± (0,0061 + (0,0054% от Т)) |
Т>0 °C |
±0,001 |
|
±(0,0061 + (0,0025 % от |Т|)) |
т<о°с |
±0,001 | ||||
|
тип N(5) |
от минус 200 до плюс 1300 |
±0,40 |
±0,02 |
± (0,0068+(0,00036% от R)) |
± 0,001 | |
|
тип R(5) |
от 0 до 1768 |
±0,60 |
±0,02 |
±0,016 |
Т > 200 °C |
±0,001 |
|
± (0,023-(0,0036 от Т)) |
Т < 200 °C |
±0,001 | ||||
|
тип S(5> |
от 0 до 1768 |
±0,50 |
±0,02 |
±0,016 |
Т > 200 °C |
±0,001 |
|
± (0,023-(0,0036 от Т)) |
Т < 200 °C |
±0,001 | ||||
|
тип Т(5) |
от минус 200 до плюс 400 |
±0,25 |
±0,02 |
± 0,0064 |
Т>0°С |
± 0,001 |
|
± (0,0064+ (0,0043% от |Т|)) |
т<о°с |
±0,001 | ||||
|
тип U5) |
от минус 200 до плюс 800 |
±0,25 |
±0,02 |
± 0,007 |
Т>0 °C |
±0,001 |
|
± (0,007-(0,003 от |Т|)) |
Т< 0 °C |
±0,001 | ||||
|
сигнал напряжения постоянного тока |
от минус 10 цо плюс 100 мВ |
± 0,015 мВ |
±0,02 |
± 0,0005 мВ |
±0,001 | |
|
2-, 3-, 4-проводной сигнал сопротивления |
от 0 до 2000 Ом |
± 0,35 Ом |
±0,02 |
±0,0084 Ом |
±0,001 | |
|
Минимальный интервал измерения для сигналов от термопреобразователей сопротивления,°C |
10 | |||||
|
Минимальный интервал измерения для сигналов от термоэлектрических преобразователей,°C |
25 | |||||
|
Минимальный интервал измерения для сигналов напряжения постоянного тока, мВ |
3 | |||||
|
Минимальный интервал измерения для сигналов сопротивления по 2-, 3-, 4-соединению, Ом |
20 | |||||
|
<1> - типы термопреобразователей сопротивления и термопар по СТБ EN 60751-2011/ГОСТ 6651-2009 и СТБ ГОСТ Р 8.585-2004 соответственно; (2) - значения погрешности при преобразовании сигнала действительны для всего диапазона входного сигнала датчика; <3> - общая погрешность при преобразовании сигнала представляет собой сумму абсолютной погрешности и погрешности цифро-аналогового преобразования; < 4) - изменение температуры окружающей среды отсчитывается от 20 °C; < 5> - общая погрешность при измерении температуры при помощи термопар: сумма основной погрешности при преобразовании входного сигнала + 0,5 °C (погрешность холодного спая); - погрешность при преобразовании сигнала для термопар типа В не более ± 3,0 °C в диапазоне от 100 °C до 300 °C; (7) - погрешность при преобразовании сигнала для термопар типа К не более + 0,5 °C вдиащзоне от минус 180 °C до минус 90 °C; Т - значение измеряемой температуры, °C. //у ГЯь i\ А | ||||||
Таблица 5 - Преобразователи температуры измерительные Rosemount 3144Р
|
Тип датчика(1) |
Диапазон измеряемых температур, °C |
Пределы допускаемой основной погрешности при преобразовании входного сигнала |
Пределы допускаемой дополнительной погрешности при преобразовании входного сигнала, вызванной изменением температуры окружающей среды на 1,0°С(4) | ||
|
абсолютной, °C <2) |
ЦАП, % (3) | ||||
|
абсолютной, °C |
приведенной,% | ||||
|
стандартное исполнение | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Pt1OO (а =0,00385) |
от минус 200 до плюс 850 |
±0,10 |
±0,02 |
±0,0015 |
±0,001 |
|
Pt200 (а =0,00385) |
от минус 200 до плюс 850 |
±0,22 |
±0,02 |
± 0,0023 |
±0,001 |
|
Pt500 (а =0,00385) |
от минус 200 до плюс 850 |
±0,14 |
±0,02 |
±0,0015 |
±0,001 |
|
PtWOO (а =0,00385) |
от минус 200 до плюс 300 |
±0,10 |
±0,02 |
± 0,0015 |
±0,001 |
|
50П (а=0,00391) |
от минус 200 до плюс 550 |
±0,20 |
±0,02 |
± 0,003 |
±0,001 |
|
100П (а=0,00391) |
от минус 200 до плюс 550 |
±0,10 |
±0,02 |
±0,0015 |
± 0,001 |
|
50М (а=0,00426) |
от минус 50 до плюс 200 |
±0,34 |
±0,02 |
± 0,003 |
±0,001 |
|
Си50 (а=0,00428) |
от минус 185 до плюс 200 |
±0,34 |
±0,02 |
± 0,003 |
± 0,001 |
|
Си 100 (а=0,00428) |
от минус 50 до плюс 200 |
±0,17 |
±0,02 |
±0,0015 |
± 0,001 |
|
юом (а=0,00426) |
от минус 185 до плюс 200 |
±0,17 |
±0,02 |
±0,0015 |
±0,001 |
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
тип В<5'6> |
от 100 до 1820 |
±0,75 |
±0,02 |
0,014 |
Т> 1000 °C |
±0,001 |
|
± (0,029 - (0,0021 % от (Т - 300))) |
300 °С<Т <1000 °C |
±0,001 | ||||
|
± (0,046 - (0,0086 % от (Т -Ю0П) |
100 °C <т <300 °C |
±0,001 | ||||
|
тип Е<5> |
от минус 50 до плюс 1000 |
±0,20 |
±0,02 |
± (0,004 + (0,00043 % от Т)) |
±0,001 | |
|
ТИП J<5> |
от минус 180 до плюс 760 |
±0,25 |
±0,02 |
± (0,004 + (0,00029 % от Т)) |
Т>0 °C |
± 0,001 |
|
±(0,004+(0,0020% от |Т|)) |
т<о°с |
±0,001 | ||||
|
тип К(57) |
от 0 до 1372 |
±0,25 |
±0,02 |
± (0,005 + (0,00054 % от Т)) |
Т>0 °C |
± 0,001 |
|
± (0,005 + (0,0020 % от |Т|)) |
т<о°с |
±0,001 | ||||
|
тип N(5> |
от 0 до 1300 |
±0,40 |
±0,02 |
±(0,005+(0,00036% от Т)) |
± 0,001 | |
|
тип R<5> |
от 0 до 1768 |
±0,60 |
±0,02 |
±0,015 |
Т > 200 °C |
±0,001 |
|
± (0,021-(0,0032 от Т)) |
Т < 200 °C |
± 0,001 | ||||
|
тип S(5) |
от 0 до 1768 |
±0,50 |
±0,02 |
±0,015 |
Т > 200 °C |
±0,001 |
|
± (0,021 - (0,0032 отТ)) |
Т < 200 °C |
± 0,001 | ||||
|
тип Т(5) |
от минус 200 до плюс 400 |
±0,25 |
±0,02 |
±0,005 |
Т>0 °C |
± 0,001 |
|
± (0,005+(0,0036 % от |Т|)) |
Т< 0 °C |
±0,001 | ||||
|
Тип L(5) |
от минус 200 до плюс 800 |
±0,25 |
±0,02 |
± 0,005 |
Т>0 °C |
± 0,001 |
|
± (0,005 + (0,003 % от Т)) |
т<о°с |
± 0,001 | ||||
|
сигнал напряжения постоянного тока |
от минус 10 до плюс 100 мВ |
± 0,015 мВ |
±0,02 |
± 0,0025 мВ |
±0,001 | |
|
2-, 3-, 4-проводной сигнал сопротивления |
от 0 до 2000 Ом |
± 0,35 Ом |
±0,02 |
±0,007 Ом |
±0,001 | |
|
Минимальный интервал измерения для сигналов от термопреобразователей сопротивления,°C |
10 | |||||
|
Минимальный интервал измерения для сигналов от термоэлектрических преобразователей,°C |
25 | |||||
|
Минимальный интервал измерения для сигналов напряжения постоянного тока, мВ |
3 | |||||
|
Минимальный интервал измерения для сигналов сопротивления по 2-, 3-, 4-соединению, Ом |
20 | |||||
|
|1)-типы термопреобразователей сопротивления и термопар по СТБ EN 60751-2011/ГОСТ 6651-2009 и СТБ ГОСТ Р 8.585-2004 соответственно; 7) - значения погрешности при преобразовании сигнала действительны для всего диапазона входного сигнала датчика; 3) - общая погрешность при преобразовании сигнала представляет собой сумму абсолютной погрешности и погрешности цифро-аналогового преобразования; (4 ) - изменение температуры окружающей среды отсчитывается от исходной заводской калибровочной температуры преобразователя 20 °C; •5> - общая погрешность при измерении температуры при помощи термопар: сумма основной погрешности при преобразовании входного сигнала + 0,5 °C (погрешность холодного спая); ;б) - погрешность при преобразовании сигнала для термопар типа В не более ± 3,0 °C в диапазоне от 100 °C до 300 °C; 7) - погрешность при преобразовании сигнала для термопар типа К не более + 0,7 °C в диапазоне от минус 180 °C до минус 90 °C; Г -значение измеряемой температуры, °C. | ||||||
Таблица 6 - Преобразователи температуры измерительные Rosemount 3144Р (опция Р8)
|
Тип датчика(1) |
Диапазон измеряемых температур, °C |
Пределы допускаемой основной погрешности при преобразовании входного сигнала |
Пределы допускаемой дополнительной погрешности при преобразовании входного сигнала, вызванной изменением температуры окружающей среды на 1,0°С(4) | ||
|
абсолютной, °C (2) |
ЦАП, % (3) | ||||
|
абсолютной, °C |
приведенной, % | ||||
|
исполнение Р8 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Pt1OO (а =0,00385) |
от минус 200 до плюс 850 |
±0,08 |
±0,02 |
± 0,0015 |
±0,001 |
|
Pt200 (а =0,00385) |
от минус 200 до плюс 850 |
±0,176 |
±0,02 |
± 0,0023 |
±0,001 |
|
Pt500 (а =0,00385) |
от минус 200 до плюс 850 |
±0,112 |
±0,02 |
±0,0015 |
±0,001 |
|
PtIOOO (а =0,00385) |
от минус 200 до плюс 300 |
±0,08 |
±0,02 |
±0,0015 |
±0,001 |
|
50П (а=0,00391) |
от минус 200 до плюс 550 |
±0,16 |
±0,02 |
± 0,003 |
±0,001 |
|
100П (а=0,00391) |
от минус 200 до плюс 550 |
±0,08 |
±0,02 |
±0,0015 |
±0,001 |
|
50М (а=0,00426) |
от минус 50 до плюс 200 |
± 0,272 |
±0,02 |
± 0,003 |
±0,001 |
|
Си50 (а=0,00428) |
от минус 185 до плюс 200 |
± 0,272 |
±0,02 |
± 0,003 |
±0,001 |
|
СиЮО (а=0,00428) |
от минус 50 до плюс 200 |
±0,136 |
±0,02 |
±0,015 |
±0,001 |
|
100М (а=0,00426) |
от минус 185 до плюс 200 |
±0,136 |
±0,02 |
±0,015 |
±0,001 |
|
Минимальный интервал измерения для сигналов от термопреобразователей сопротивления, °C |
10 | ||||
|
Минимальный интервал измерения для сигналов от термоэлектрических преобразователей, °C |
25 | ||||
|
Минимальный интервал измерения для сигналов по милливольтовому входу, мВ |
3 | ||||
|
Минимальный интервал измерения для сигналов по 2-, 3-, 4- проводному омическому входу, Ом |
20 | ||||
|
1) - типы термопреобразователей сопротивления по СТБ EN 60751-2011/ГОСТ 6651-2009; 2) - значения погрешности при преобразовании сигнала действительны для всего диапазона входного сигнала датчика; 3> - общая погрешность при преобразовании сигнала представляет собой сумму абсолютной погрешности и погрешности цифро-аналогового преобразования; ;4) - изменение температуры окружающей среды отсчитывается от исходной заводской калибровочной температуры преобразователя 20 °C; Г - значение измеряемой температуры, °C. | |||||
Таблица 7 - Преобразователи температуры измерительные Rosemount 248, Rosemount 644, Rosemount 3144Р (основные технические характеристики)
|
Основные характеристики |
Серия | ||
|
248 |
644 |
3144Р | |
|
Диапазон температуры окружающей среды при эксплуатации, °C: -с ЖКИ - без ЖКИ |
от минус 40 до плюс 85 |
от минус 40 до плюс 85 от минус 40 до плюс 85 |
от минус 40 до плюс 85(2) от минус 40 до плюс 85 |
|
Диапазон температуры окружающей среды при хранении, °C -с ЖКИ - без ЖКИ |
от минус 45 до плюс 120 |
от минус 45 до плюс 851> от минус 50 до плюс 1201) |
от минус 60 до плюс 85 от минус 60 до плюс 120 |
|
Диапазон относительной влажности, % |
от 0 до 99 |
от 0 до 100 |
от 0 до 99 |
|
(без образования конденсата) | |||
|
Время установления показаний, с, не более |
0,5 | ||
|
Напряжение питания постоянного тока от внешнего источника питания, В |
от 12,0 до 42,4 (7,2 - для беспроводных) | ||
|
Сопротивление изоляции |
500 В переменного тока | ||
|
Дополнительная погрешность, вызванная изменением напряжения питания на 1 В, %, не более |
± 0,005 | ||
|
Нестабильность, не более - за 12 месяцев - за 24 месяца |
± 0,1% или ±0,1 °C |
± 0,15% или ± 0,15 °C |
± 0,1% или ±0,1 °C (ТС) ± 0,1% или ±0,1 °C (ТП) |
|
- за 60 месяцев |
- |
± 0,25% или ± 0,25 °C (ТС) ± 0,5% или ± 0,5 °C (ТС) |
± 0,25% или ± 0,25 °C (ТС) ± 0,5% или ± 0,5 °C (ТС) |
|
Выходной сигнал |
от 4 до 20 мА; HART Wireless |
от 4 до 20 мА; HART; Profibus; Fieldbus |
от 4 до 20 мА; HART; Fieldbus |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP20, IP65, IP66, IP67 |
IP66, IP67 |
IP66, IP68 |
|
1> - до минус 60°С для преобразователей с опцией BR6. 2) При температуре ниже минус 30 °C показания ЖК-индикатора могут быть трудноразличимы и скорость обновления показаний снижается. 3> При температуре ниже минус 20 °C показания ЖК-индикатора могут быть трудноразличимы и скорость обновления показаний снижается. | |||
Таблица 8 - Преобразователи температуры измерительные Rosemount 648
|
Тип датчика1’ |
Диапазон измеряемых температур, °C |
Пределы допускаемой основной абсолютной погрешности при преобразовании входного сигнала, °С(2) |
Пределы допускаемой дополнительной абсолютной погрешности при преобразовании входного сигнала, вызванной изменением температуры окружающей среды на 1,0°С, °С(6) | |
|
в диапазоне температур | ||||
|
1 |
2 |
3 |
4 |
5 |
|
Pt1OO (а=0,00385) |
от минус 200 до плюс 850 |
± 0,225 |
± 0,0045 |
от минус 200 до плюс 850 |
|
Pt200 (а=0,00385) |
от минус 200 до плюс 850 |
± 0,405 |
± 0,006 |
от минус 200 до плюс 850 |
|
Pt500 (а=0,00385) |
от минус 200 до плюс 850 |
± 0,285 |
± 0,0045 |
от минус 200 до плюс 850 |
|
PtIOOO (а=0,00385) |
от минус 200 до плюс 300 |
± 0,285 |
± 0,0045 |
от минус 200 до плюс 300 |
|
50М (а=0,00426) |
от минус 50 до плюс 200 |
±0,72 |
± 0,009 |
от минус 50 до плюс 200 |
|
Си50 (а=0,00428) |
от минус 185 до плюс 200 |
±0,72 |
± 0,009 |
от минус 185 до плюс 200 |
|
СиЮО (а=0,00428) |
от минус 185 до плюс 200 |
±0,36 |
± 0,0045 |
от минус 185 до плюс 200 |
|
юом (а=0,00426) |
от минус 50 до плюс 200 |
±0,36 |
± 0,0045 |
от минус 50 до плюс 200 |
|
50П (а=0,00391) |
от минус 200 до плюс 550 |
±0,45 |
± 0,009 |
от минус 200 до плюс 550 |
|
100П (а=0,00391) |
от минус 200 до плюс 550 |
± 0,225 |
± 0,0045 |
от минус 200 до плюс 550 |
|
тип В<3' 4> |
от 100 до 1820 |
± 1,155 |
±0,021 °C |
Т> 1000 °C |
|
± (0,048 °C -(0,00375 % от (Т - 300))) |
300 °С<Т< 1000 °C | |||
|
± (0,081 °C -(0,0165 % от (Т- 100))) |
100 °С<Т<300 °C | |||
|
тип Е(3) |
от минус 50 до плюс 1000 |
±0,30 |
± (0,0075 °C + (0,000645 % от Т)) |
от минус 50 до плюс 1000 |
|
тип J<3’ |
от минус 180 до плюс 760 |
±0,525 |
± (0,0081 °C + (0,000435 % от Т)) |
Т>0 °C |
|
± (0,0081 °C + (0,00375 % от |Т|)) |
Т<0°С | |||
|
тип К(3’5) |
от минус 180 до плюс 1372 |
±0,75 |
± (0,0092 °C + (0,00081 % от Т)) |
Т>0°С |
|
± (0,0092 °C + (0,00375 % от |Т |)) |
Т< 0 °C | |||
|
тип N(3) |
от минус 200 до плюс 1300 |
±0,75 |
±(0,0102 °C + (0,00054 % от Т)) |
от минус 200 до плюс 1300 |
|
тип R(3’ |
от 0 до 1768 |
± 1,125 |
± 0,024 °C |
Т > 200 °C |
|
± (0,0345 °C -(0,0108 % от Т))^ |
^W00 °с | |||
Z (jF? \ Л реестр Н
Листов 20
\ \Дл>( документа/
|
1 |
2 |
3 |
4 |
5 |
|
тип S(3> |
от 0 до 1768 |
±1,05 |
± 0,024 °C |
Т > 200 °C |
|
± (0,0345 °C -(0,0108 % от Т)) |
Т < 200 °C | |||
|
тип Т<3> |
от минус 200 до плюс 400 |
± 0,525 |
± 0,096 °C |
Т>0 °C |
|
± (0,0096 °C + (0,00645 % от |Т|)) |
Т< 0 °C | |||
|
Тип 1_<3> |
от минус 200 до плюс 800 |
± 0,525 |
±0,0105 °C |
Т>0 °C |
|
± (0,0105 °C + (0,0045 % от IТ |)) |
Т<0°С | |||
|
сигнал напряжения постоянного тока |
от минус 10 до плюс 100 мВ |
± 0,0225 мВ |
± 0,0008 мВ |
от минус 10 до плюс 100 мВ |
|
2-, 3-, 4-проводной сигнал сопротивления |
от 0 до 2000 Ом |
± 0,675 Ом |
± 0,0126 Ом |
от 0 до 2000 Ом |
|
Диапазон температуры окружающей среды при эксплуатации, °C: -сЖКИ - без ЖКИ |
от минус 20 до плюс 80 от минус 40 до плюс 85 | |||
|
Диапазон температуры окружающей среды при хранении, °C |
от минус 40 до плюс 85 | |||
|
Диапазон относительной влажности (без образования конденсата), % |
от 0 до 99 | |||
|
Период передачи данных |
от 8 секунд до 60 минут | |||
|
Напряжение питания постоянного тока от внешнего источника питания, В |
от 12,0 до 42,4 7,2 (для беспроводных) | |||
|
Выходной сигнал |
от 4 до 20 мА, HART, Wireless | |||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP66, IP67 | |||
|
Сопротивление изоляции |
500 В (переменного тока) | |||
|
Дополнительная погрешность, вызванная изменением напряжения питания на 1 В, %, не более |
±0,005 | |||
|
Нестабильность за 24 месяца, не более |
±0,1% или ±0,1 °C | |||
|
(1) - типы термопреобразователей сопротивления и термопар по СТБ EN 60751-2011/ГОСТ 6651-2009 и СТБ ГОСТ Р 8.585-2004 соответственно; (2) - значения погрешности при преобразовании сигнала действительны для всего диапазона входного сигнала датчика; <3> - общая погрешность при преобразовании сигнала при измерении температуры при помощи термопар: сумма основной абсолютной погрешности при преобразовании входного сигнала + 0,8 °C (погрешность холодного спая); (4) - погрешность при преобразовании сигнала для термопар типа В не более ± 9,0 °C в диапазоне от 100 °C до 300 °C; (5) - погрешность при преобразовании сигнала для термопар типа К не более + 2,1 °C в диапазоне от минус 180 °C до минус 90 °C; (6) - изменение температуры окружающей среды отсчитывается от температуры 20 °C; Т - значение измеряемой температуры, °C. | ||||
Таблица 9 - Преобразователи температуры измерительные Rosemount 848Т
|
Тип датчика(1) |
Диапазон измеряемых температур, °C |
Пределы допускаемой основной абсолютной погрешности при преобразовании входного сигнала, °С(2) |
Пределы допуска абсолютной преобразовани вызванной изме окружающей с |
емой дополнительной погрешности при и входного сигнала, чением температуры оеды на 1,0’С, °С<6) |
|
в диапазоне температур | ||||
|
1 |
2 |
3 |
4 |
5 |
|
Pt100 (а=0,00385) |
от минус 200 до плюс 850 |
±0,30 |
± 0,003 |
от минус 200 до плюс 850 |
|
Pt200 (а=0,00385) |
от минус 200 до плюс 850 |
±0,54 |
± 0,004 |
от минус 200 до плюс 850 |
|
Pt500 (а=0,00385) |
от минус 200 до плюс 850 |
±0,38 |
± 0,003 |
от минус 200 до плюс 850 |
|
PtWOO (а=0,00385) |
от минус 200 до плюс 300 |
±0,40 |
± 0,003 |
от минус 200 до плюс 300 |
|
50М (а=0,00426) |
от минус 50 до плюс 200 |
±0,96 |
± 0,004 |
от минус 50 до плюс 200 |
|
Си50 (а=0,00428) |
от минус 185 до плюс 200 |
±0,96 |
± 0,004 |
от минус 185 до плюс 200 |
|
СиЮО (а=0,00428) |
от минус 185 до плюс 200 |
±0,48 |
± 0,002 |
от минус 185 до плюс 200 |
|
100М (а=0,00426) |
от минус 50 до плюс 200 |
±0,48 |
± 0,002 |
от минус 50 до плюс 200 |
|
50П (а=0,00391) |
от минус 200 до плюс 550 |
±0,57 |
± 0,004 |
от минус 200 до плюс 550 |
|
юоп (а=0,00391) |
от минус 200 до плюс 550 |
±0,28 |
± 0,002 |
от минус 200 до плюс 550 |
|
тип В(3' 4) |
от 100 до 300 |
±6,00 |
±0,014 °C |
Т> 1000 °C |
|
± (0,032 °C -(0,0025 % от (Т - 300))) |
300 °С<Т< 1000 °C | |||
|
от 301 до 1820 |
± 1,54 |
± (0,054 °C -(0,0011 % от (Т-100))) |
100 °С<Т< 300 °C | |
|
тип Е(3> |
от минус 200 до плюс 1000 |
±0,40 |
±(0,005 °C + (0,00043 % от Т)) |
от минус 200 до плюс 1000 |
|
тип J(3> |
от минус 180 до плюс 760 |
±0,70 |
± (0,0054 °C + (0,00029 % от Т)) |
Т>0 °C |
|
± (0,0054 °C + (0,00025 % от |т|)) |
Т<0°С | |||
|
тип К3' 5) |
от минус 180 до плюс 1372 |
±1,00 |
± (0,0061 °C + (0,00054 % от Т)) |
Т>0 °C |
|
± (0,0061 °C + (0,0025 % от | Т |)) |
Т< 0 °C | |||
|
тип N(3> |
от минус 200 до плюс 1300 |
± 1,00 |
± (0,068 °C + (0,00036 % от Т)) |
от минус 200 до плюс 1300 |
|
тип R(3) |
от 0 до 1768 |
± 1,50 |
±0,016 °C |
Т > 200 °C |
|
± (0,023 °C -(0,0036 % от |
< 200 °C |
// Л]
? Гдадй6III6 Листов 20
\\ \ Республики Беларусь/ //
\\ ХлйГдо^снтов/ #
|
1 |
2 |
3 |
4 |
5 | |
|
тип S(3) |
от 0 до 1768 |
±1,40 |
±0,016 °C |
Т > 200 °C | |
|
± (0,023 °C -(0,0036 % от Т)) |
Т < 200 °C | ||||
|
тип Т(3> |
от минус 200 до плюс 400 |
±0,70 |
± 0,0064 °C |
Т>0 °C | |
|
± (0,0064 °C -(0,0043 % от | Т |)) |
Т<0°С | ||||
|
Тип 1_<3> |
от минус 200 до плюс 800 |
±0,71 |
± 0,007 °C |
Т>0°С | |
|
± (0,007 °C + (0,003 % от | Т |)) |
Т<0°С | ||||
|
сигнал напряжения постоянного тока |
от минус 10 до плюс 100 мВ |
± 0,05 мВ |
± 0,0005 мВ |
от минус 10 до плюс 100 мВ | |
|
2-, 3-, проводной сигнал сопротивления |
от 0 до 2000 Ом |
± 0,9 Ом |
± 0,0084 Ом |
от 0 до 2000 Ом | |
|
от 4 до 20 мА (Rosemount) |
от 4 до 20 мА |
± 0,01 мА |
±0,0001 мА |
от 4 до 20 мА | |
|
Диапазон температуры окружающей среды при эксплуатации, °C |
от минус 40 до плюс 85 | ||||
|
Диапазон относительной влажности (без образования конденсата), % |
от 0 до 99 | ||||
|
Время обновления показаний, с, не более |
1,5 | ||||
|
Период передачи данных |
от 4 секунд до 60 минут | ||||
|
Напряжение питания постоянного тока от внешнего источника питания, В |
от 12,0 до 42,4 (7,2-для беспроводных) | ||||
|
Выходной сигнал |
FOUNDATION Fieldbus, Wireless HART | ||||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP30, IP66 (с корпусом) | ||||
|
Дополнительная погрешность, вызванная изменением напряжения питания на 1 В, %, не более |
±0,005 | ||||
|
Нестабильность, не более - за 12 месяцев - за 24 месяца |
±0,1% или ±0,1 °C (ТС) ±0,1% или ±0,1 °C (ТП) | ||||
|
;1) - типы термопреобразователей сопротивления и термопар по СТБ EN 60751-2011, ГОСТ 6651-2009 и СТБ ГОСТ Р 8.585-2004 соответственно; '2> - значения погрешности при преобразовании сигнала действительны для всего диапазона входного сигнала датчика; :з) - общая погрешность при преобразовании сигнала при измерении температуры при помощи термопар: сумма основной абсолютной погрешности при преобразовании входного сигнала + 0,8 °C (погрешность холодного спая); •4> - погрешность при преобразовании сигнала для термопар типа В не более + 9,0 °C в диапазоне от 100 °C до 300 °C; !5> - погрешность при преобразовании сигнала для термопар типа К не более ± 2,1 °C в диапазоне от минус 180 °C до минус 90 °C; '6> - изменение температуры окружающей среды отсчитывается от температуры 20 °C; Т - значение измеряемой температуры, °C. | |||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
- преобразователи температуры измерительные Rosemount 248, Rosemount 644, Rosemount 3144Р, Rosemount 648, Rosemount 848T (модификация и исполнение в соответствии с технической документацией фирмы-изготовителя);
- руководство по эксплуатации *;
- методика поверки МРБ МП. 2168-2016 (с учетом извещения об изменении №1) *;
- паспорт;
- упаковка.
* - Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 термопреобразователей, поставляемых в один адрес.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты).
СТБ EN 60751-2011 "Термопреобразователи сопротивления платиновые промышленные";
ГОСТ 6651-2009 "Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования";
МРБ МП. 2168-2016 "Преобразователи температуры измерительные Rosemount 248, Rosemount 644, Rosemount 3144Р, Rosemount 648, Rosemount 848T. Методика поверки".
Заключение
Преобразователи температуры измерительные Rosemount 248, Rosemount 644, Rosemount 3144Р, Rosemount 648, Rosemount 848T соответствуют требованиям фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты), TP ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия № ТС RU C-US.AA87.B.00462 от 18.01.2017, действителен по 17.01.2022), ТС RU C-US.AA87.B.00057 от 02.12.2015, действителен по 02.12.2020, ТС RU C-US.rB05.B.00289 от 13.12.2013, действителен по 07.08.2018), ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (сертификат соответствия № ТС RU C-US.AB72.B.01958 от 05.-8.2-16, действителен по 05.03.2019).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
