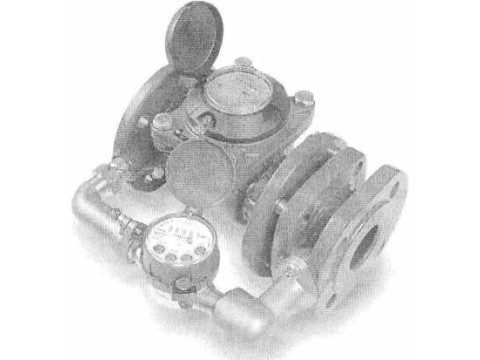

Счетчики холодной воды сопряженные MWN/JS
| Номер в ГРСИ РФ: | РБ 03 07 0304 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "Apator Powogaz S.A.", Польша |
Счетчики холодной воды сопряженные MWN/JS (далее - счетчики) предназначены для измерения объема воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °C до 30 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0304 16 |
| Наименование | Счетчики холодной воды сопряженные MWN/JS |
| Год регистрации | 2016 |
| Номер сертификата | 10474 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | фирма "Apator Powogaz S.A.", Польша (PL) |
Производитель / Заявитель
фирма "Apator Powogaz S.A."
Адрес: ul. Klemansa Janickiego 23/25, 60-542 Poznan
Контакты: 8470194 / 8472548 / handel@powogaz.com.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2620-2016. |
Поверители
Скачать
|
Описание типа РБ 03 07 0304 16 [2010-06-23]
rb-03-07-0304-16_2010-06-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0304 16 [2017-01-09]
rb-03-07-0304-16_2017-01-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0304 16 [2011-04-11]
rb-03-07-0304-16_2011-04-11.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной воды сопряженные MWN/JS (далее - счетчики) предназначены для измерения объема воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °C до 30 °C.
Область применения - предприятия жилищно-коммунального хозяйства и, в том числе, для коммерческого учета воды в системах холодного водоснабжения с большим перепадом расхода воды во времени (системы пожаротушения, школы, больницы, гостиницы и т.д.).
Описание
Счетчики холодной воды сопряженные MWN/JS состоят из:
-основного турбинного счетчика MWN;
-бокового крыльчатого счетчика JS;
-пружинного клапана для переключения потока воды с основного счетчика на боковой и наоборот.
Принцип действия счетчика заключается в преобразовании числа оборотов вращающейся под действием воды турбины или крыльчатки в значение объема воды, протекающей через счетчик.
Поток воды поступает в измерительную полость основного счетчика, где установлена турбина, являющаяся единственной подвижной частью, погруженной в воду. Вращение турбины (число оборотов пропорционально объему протекающей воды) передается на редуктор счетного механизма через магнитную муфту. Редуктор преобразует число оборотов турбины в показания роликового отсчетного устройства. Отсчет производится в единицах измерения объема (м3).
При уменьшении расхода воды с помощью пружинного клапана происходит переключение на боковой крыльчатый счетчик и отсчет производится его счетным механизмом.
При увеличении расхода воды пружинный клапан переключает поток воды на основной турбинный счетчик.
Конструкцией предусмотрена возможность установки датчиков импульсов типа NK (NKP) (контактный выход), предназначенных для дистанционного снятия передачи информации.
Конструкцией счетчиков предусмотрена защита магнитной муфты и пульсов от воздействия внешнего магнитного поля.
Корпус счетчика имеет патрубки с фланцами для подключения к труте
Счетчики выпускаются в следующих исполнениях: V
MWN/JS DN/Q3-S - счетчик холодной воды сопряженный с пружинным клапаном, горизонтальная установка;
MWN/JS D/V/Q3-S-NK(NKP) - счетчик холодной воды сопряженный с пружинным клапаном и импульсным контактным выходом, горизонтальная установка;
где:
DN - номинальный размер (диаметр условного прохода);
Q3 - постоянный расход;
-S - с твердыми подшипниками.
Перечень исполнений счетчиков приведен в таблице 1.
Таблица 1
|
Q3 |
50/4,0 |
65/4,0 |
80/4,0 |
100/4,0 |
150/16 |
|
Исполнения |
MWN/JS 50/4,0-S MWNJS 50/4,0-S-NK MWN/JS 50/4,0-S- NKP |
MWN/JS 65/4,0-S MWN/JS 65/4,0-S-Nk MWN/JS 65/4,0-S-NKP |
MWN/JS 80/4,0-S MWN/JS 80/4,0-S-NH MWN/JS 80/4,0-S-NKP |
MWN/JS 100/4,0-S MWN/JS 100/4,0-S-NK MWN/JS 100/4,0-S- NKP |
MWN/JS 150/16-S MWN/JS 150/16-S-NK MWN/JS 150/16-S- NKP |

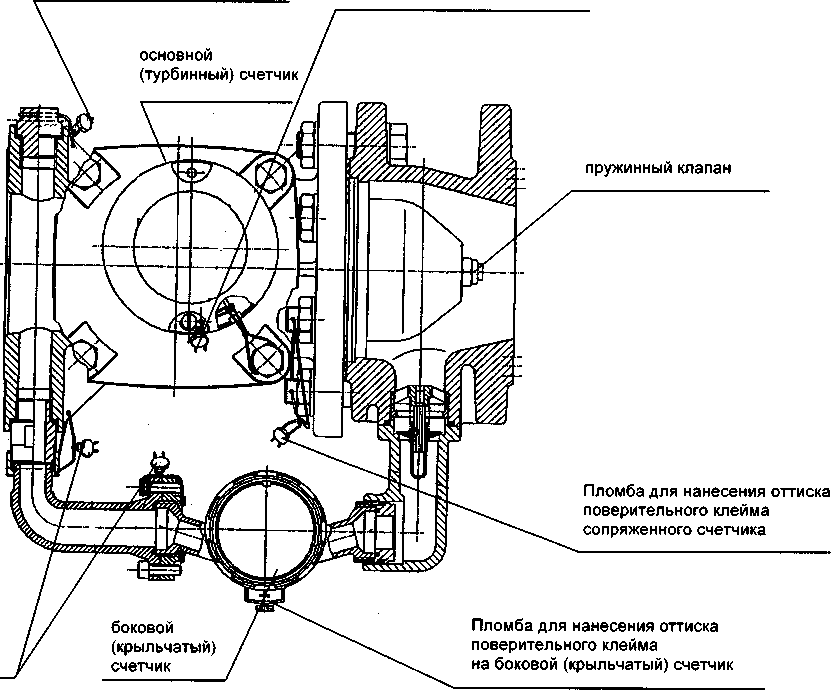

Места пломбирования счетчика указаны в Приложении А к описанию типа.
Внешний вид счетчика воды представлен на рисунке 1.

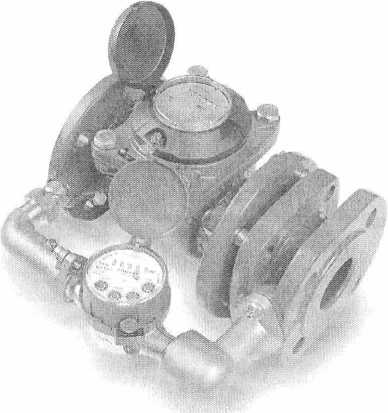

Рисунок 1. Внешний вид счетчика воды MWN/JS
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики счетчиков воды сопряженных MWN/JS указаны в таблице 2.
Пла iiW«CST0’
Таблица 2
|
Наименование характеристики |
Значения | |||||||
|
Номинальный размер |
DN |
MM |
50 |
65 |
80 |
100 |
150 | |
|
Постоянный расход |
Q3 |
м3/ч |
25 |
40 |
63 |
100 |
250 | |
|
Максимальный расход |
Q4 |
м3/ч |
31,25 |
50 |
78,75 |
125 |
312,5 | |
|
Переходный расход |
Q2 |
MJ/4 |
0,064 |
0,064 |
0,064 |
0,064 |
0,256 | |
|
Минимальный расход |
Q; |
м3/ч |
0,04 |
0,04 |
0,04 |
0,04 |
0,16 | |
|
Порог чувствительности, не более |
м3/ч |
0,015 |
0,06 | |||||
|
Переключение клапана при уменьшении расхода |
Qxi |
м3/ч |
1,3 |
2,0 |
2,0 |
1,6 |
5 | |
|
Переключение клапана при увеличении расхода |
Qx2 |
м3/ч |
2,6 |
2,8 |
2,8 |
2,7 |
6,6 | |
|
R = QV Qi |
- |
- |
630 |
1000 |
1600 |
2500 |
1600 | |
|
Q2/ Qi |
- |
- |
1,6 | |||||
|
Пределы допускаемой относительной погрешности в диапазоне расходов, % |
Qi<Q< Q2 |
E |
% |
± 5 | ||||
|
Q2<Q<Q4 (вода < 30 °C) |
±2 | |||||||
|
Q2<Q<Q4 (вода > 30 °C) |
±3 | |||||||
|
Температурный класс |
- |
- |
ТЗО, Т50 | |||||
|
Класс чувствительности к возмущениям потока |
- |
- |
До счетчика - U0 После счетчика - D0 | |||||
|
Класс потери давления |
- |
- |
Ad 63 | |||||
|
Класс по давлению воды |
- |
- |
МАР 16 | |||||
|
Позиция установки в трубопроводе |
- |
- |
горизонтальная | |||||
|
Емкость счетного механизма |
основного счетчика |
- |
м3 |
999 999 |
9 999 999 | |||
|
бокового счетчика |
- |
м3 |
99 999 |
99 999 | ||||
|
Цена деле-ния шкалы |
основного счетчика |
- |
м3 |
0,5 |
5,0 | |||
|
бокового счетчика |
- |
м3 |
0,05 |
0,05 | ||||
|
Коэффициент преоб-разования датчика импульсов типа NK |
основного счетчика |
дм3/ имп |
2,5; 5; 10; 25; 50;100; 250; 500;1000 |
50; 250; 500;1000; 2500; 5000; 10000 | ||||
|
бокового счетчика |
дм3/ имп |
0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100; 250; 500; 1000 |
0,25; 0,5; 1; 5; 2,5; 10; 25; 50; 100; 250; 500; 1000 | |||||
|
Установочная длина |
- |
мм |
270; (300) |
300 |
300; (350) |
(350); 360 |
500 | |
|
Масса, не более |
- |
кг |
17,6 |
21,1 |
25,1 |
30,1 |
74,6 | |
|
Примечания - В круглых скобках указана установочная длина счетчиков, изготавливаемыхгда5=заказ. | ||||||||
Знак утверждения типа
Знак Утверждения типа средств измерений наносится на лицевую поверхность показывающего устройства и на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки счетчиков в соответствии с документацией фирмы "Apator Powogaz S.A.", Польша:
- счетчик холодной воды сопряженный - 1 шт.;
- эксплуатационная документация (паспорт) - 1 экз.;
- упаковка - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ ISO 4064-1-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования";
СТБ ISO 4064-3-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Методы и средства испытаний";
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия";
Методика поверки МРБ МП. 2620-2016 "Система обеспечения единства измерений Республики Беларусь. Счетчики холодной воды сопряженные MWN/JS. Методика поверки";
Техническая документации фирмы "Apator Powogaz S.A.", Польша.
Заключение
Счетчики холодной воды сопряженные MWN/JS соответствуют документации фирмы "Apator Powogaz S.A.", а также СТБ ISO 4064-1-2007, СТБ ISO 4064-3-2007, ГОСТ 12997-84.
Межповерочный интервал - не более 48 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
