Счетчики холодной и горячей воды крыльчатые JS, JM
| Номер в ГРСИ РФ: | РБ 03 07 0302 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "Apator Powogaz S.A.", Польша |
Счетчики холодной и горячей воды крыльчатые JS, JM (далее - счетчики) предназначены для измерения объема воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °C до 30 °C [счетчики холодной воды] и при температуре от 0,1 °C до 130 °C [счетчики горячей воды].
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0302 16 |
| Наименование | Счетчики холодной и горячей воды крыльчатые JS, JM |
| Год регистрации | 2016 |
| Номер сертификата | 10472 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | фирма "Apator Powogaz S.A.", Польша (PL) |
Производитель / Заявитель
фирма "Apator Powogaz S.A."
Адрес: ul. Klemansa Janickiego 23/25, 60-542 Poznan
Контакты: 8470194 / 8472548 / handel@powogaz.com.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по СТБ 8046-2015. |
Поверители
Скачать
|
Описание типа РБ 03 07 0302 16 [2016-10-17]
rb-03-07-0302-16_2016-10-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0302 16 [2011-04-13]
rb-03-07-0302-16_2011-04-13.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной и горячей воды крыльчатые JS, JM (далее - счетчики) предназначены для измерения объема воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °C до 30 °C [счетчики холодной воды] и при температуре от 0,1 °C до 130 °C [счетчики горячей воды].
Область применения - объекты коммунально-бытовой сферы и, в том числе, для коммерческого учета воды в сетях холодного и горячего водоснабжения.
Описание
Принцип действия счетчиков заключается в преобразовании числа оборотов вращающейся под действием воды крыльчатки в значение объема воды, протекающей через счетчик.
Счетчики холодной и горячей воды крыльчатые JS - являются одноструйными су-хоходными счетчиками, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду. Вращение крыльчатки (число оборотов пропорционально объему протекающей воды) передается на редуктор счетного механизма через магнитную муфту. Редуктор преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Конструкцией счетчиков предусмотрена защита магнитной муфты от воздействия внешнего магнитного поля.
Счетчики холодной воды крыльчатые JM - являются одноструйными мокроход-ными счетчиками, где крыльчатка и счетный механизм погружены в воду. Роликовое отсчетного устройства заключено в отдельный герметичный корпус, заполненный глицерином. Вращение крыльчатки (число оборотов пропорционально объему протекающей воды) напрямую передается на редуктор счетного механизма, который в свою очередь преобразует число оборотов крыльчатки в показания роликового отсчетного устройства.
В зависимости от исполнения, роликовое устройство содержит пять (шесть, восемь) разрядов; кроме того, на циферблате счетного механизма имеется одна (три, четыре) круговая шкала для отсчета значений объема в долях метра кубического.
Счетчики имеют сигнальную звездочку, которая используется при регулировке и поверке, а также для определения порога чувствительности.
Корпус счетчиков имеет патрубки под резьбовое соединение для подключения к трубопроводу. ____
Счетчики выпускаются различных типоразмеров, отличающихся о»^аы^>деха-низмом и соотношением постоянного расхода к минимальному R, материалр|й корпуса (латунь, пластмасса), номинальным диаметром DN, наличием импулы
Лист 1 из 11
выхода и (или) оптоэлектронным выходом (NK, NKP, NO, NKO, NKOP), а также твердых подшипников (S).
Счетчики могут быть следующих исполнений:
-JS Smart+, JS Smart С+:
JS Q3-O2, JS Оз-ОЗ, JS Q3-GI-O2 - счетчики холодной воды номинальным диаметром DN15, DN20;
JS90 Q3-O2, JS90 Оз-02-S, JS90 Оз-ОЗ, JS90 Q3-G1-02, JS Q3-G1-02-S - счетчики горячей воды номинальным диаметром DN15, DN20;
-JS-NK, JS-NKP:
JS Q3-NK(NKP), JS Q3-03-NK(NKP), JS Q3-G1-NK(NKP) - счетчики холодной воды номинальным диаметром'DN15, DN20 с импульсным контактным выходом;
JS90 Q3-NK(NKP), JS90 Q3-S-NK(NKP), JS90 Q3-03-NK(NKP), JS Q3-G1-NK(NKP) -счетчики горячей воды номинальным диаметром DN15, DN20 с импульсным контактным выходом;
-JS Master+:
JS Q3, JS Q3/165, JS Q3-G11/4 - счетчики холодной воды номинальным диаметром DN25, DN32, DN40;
JS Q3-NK(NKP), JS Q3/165-NK(NKP), JS Q3-G11/4-NK(NKP) - счетчики холодной воды номинальным диаметром DN25, DN32, DN40 с импульсным контактным выходом;
JS130 Оз, JS130 Q3-GII4, - счетчики горячей воды номинальным диаметром DN25, DN32, DN40;
JS130 Q3-NK(NKP), JS130 Q3-G1%-NK(NKP) - счетчики горячей воды номинальным диаметром DN25, DN32, DN40 с импульсным контактным выходом;
-JS Master С+:
JS Q3, JS Оз/165, JS Q3-G1!4 - счетчики холодной воды номинальным диаметром DN25, DN32, DN40;
JS Q3-NK(NKP), JS Q3/165-NK(NKP), JS Q3-G11/4-NK(NKP) - счетчики холодной воды номинальным диаметром DN25, DN32, DN40 с импульсным контактным выходом;
-JS, JS-NK, JS-NO, JS-NKO, JS-NKOP:
JS-DN - счетчики холодной воды номинальным диаметром DN50, DN65, DN80, DN100;
JS-DN-NK(NO, NKO, NKOP) - счетчики холодной воды номинальным диаметром DN50, DN65, DN80, DN100 с импульсным контактным и (или) оптоэлектронным выходом;
-JSH-10 - счетчики холодной воды номинальным диаметром DN50 с быстроотклю-чаемым соединением для гидрантных систем;
-JM:
JM Оз - счетчики холодной воды номинальным диаметром DN15, DN20,
где Оз - постоянный расход.
Перечень исполнений счетчиков приведен в таблицах 1 и 2.
о
Таблица 1 Исполнения счетчиков (постоянный расход (Q3) от 1,6 до 10 м /ч)
|
Q3 = 1,6 м3/ч |
Q3 = 2,5 м3/ч |
Q3 = 4,0 м3/ч |
Q3 = 6,3 м3/ч |
Q3 = 10 м3/ч |
Q3 = 16 м3/ч |
|
JS 1,6-02 JS 1,6-03 JS 1,6-NK JS 1,6-NKP JS 1,6-03-NK JS 1,6-03-NKP JS90 1,6-02 JS90 1,6-02-S JS90 1,6-03 JS90 1,6-NK JS90 1,6-NKP JS90 1,6-S-NK JS90 1,6-S-NKP JS90 1,6-03-NK JS90 1,6-03-NKP |
JS 2,5-02 JS 2.5-G1-02 JS 2,5-03 JS 2,5-NK JS 2,5-NKP JS 2,5-03-NK JS 2,5-03-NKP JS 2.5-G1-NK JS 2.5-G1-NKP JS90 2,5-02 JS90 2,5-02-S JS90 2,5-03 JS90 2.5-G1-02 JS90 2.5-G1-02-S JS90 2,5-NK JS90 2,5-NKP JS90 2,5-S-NK JS90 2,5-S-NKP JS90 2,5-03-NK JS90 2,5-03-NKP JS90 2.5-G1-NK JS90 2.5-G1-NKP JS90 2.5-G1-S-NK JS90 2.5-G1-S-NKP JM 2,5 |
JS 4-02 JS 4-NK JS 4-NKP JS90 4-02 JS90 4-02-S JS90 4-NK JS90 4-NKP JS90 4-S-NK JS90 4-S-NKP JM4 |
. JS6,3 JS 6,3/165 JS 6,3-NK JS 6,3-NKP JS6.3/165-NK JS 6,3/165-NKP JS130 6.3 JS130 6,3-NK JS130 6,3-NKP |
JS 10 JS 10-NK JS 10-NKP JSH-10 JS 10-GV/« JS 10-G1’/4-NK JS 10-G174-NKP JS130 10 JS130 10-NK JS130 10-NKP JS130 10-G174 JS130 10-GV/4-NK JS130 10-G1%-NKP |
JS-16 JS-16-NK JS-16-NKP JS130-16 JS130-16-NK JS130-16-NKP |
Таблица 2 Исполнения счетчиков (номинальным диаметр (DN) от 50 до 100 мм)
|
Номинальный диаметр 50 мм |
Номинальный диаметр 65 мм |
Номинальный диаметр 80 мм |
Номинальный диаметр 100 мм |
|
JS-50 |
JS-65 |
JS-80 |
JS-100 |
|
JS-50-NK |
JS-65-NK |
JS-80-NK |
JS-100-NK |
|
JS-50-NO |
JS-65-NO |
JS-80-NO |
JS-100-NO |
|
JS-50-NKO |
JS-65-NKO |
JS-80-NKO |
JS-100-NKO |
|
JS-50-NKOP |
JS-65-NKOP |
JS-80-NKOP |
JS-100-NKOP |

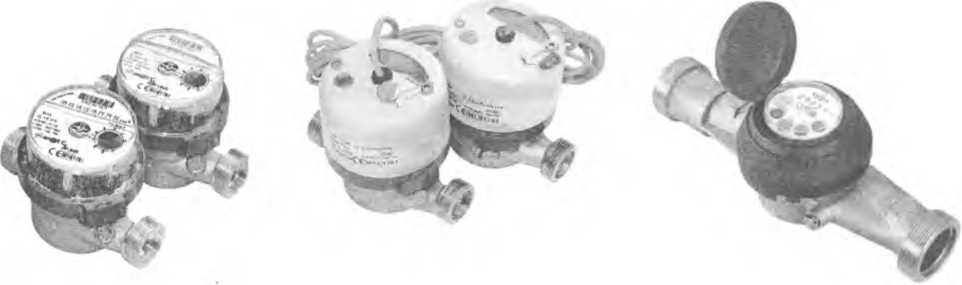

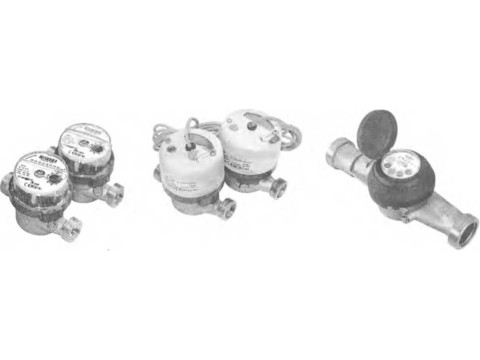

Внешний вид счетчиков представлен на рисунке 1. Места пломбирования счетчиков указаны в Приложении А к описанию типа.
счетчики воды JS
счетчики воды JM
Рисунок 1 Внешний вид счетчиков воды
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблицах 3-6
Государственный реестр средств измерении Республики Беларусь и документов
Таблица 3 Технические характеристики счетчиков холодной и горячей воды
JS
|
Наименование характеристики |
Значения | ||||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
15 |
15 |
20 |
20 | |||
|
Постоянный расход Q3, м3/ч |
1,6 |
2,5 |
4 | ||||
|
Максимальный расход Q4 м3/ч |
2 |
3,125 |
5 | ||||
|
Переходный расход Q2, м3/ч |
ТЗО/ Т90 |
Н |
R160 |
0,016 |
0,025 |
0,04 | |
|
V |
R63 |
0,04 |
0,063 |
0,102 | |||
|
Минимальный расход Qi, м3/ч |
Н |
R160 |
0,01 |
0,016 |
0,025 | ||
|
V |
R63 |
0,025 |
0,04 |
0,063 | |||
|
Порог чувствительности, м3/ч, не более |
0,005 |
0,006 |
0,012 | ||||
|
Переходный расход Q2, м3/ч |
ТЗО/ Т50 |
Н |
R100 |
0,0256 |
0,04 |
0,064 | |
|
V |
R50 |
0,0512 |
0,080 |
0,128 | |||
|
Т90 |
Н |
R80/R100 |
0,032/0,0256 |
0,05/0,04 |
0,08/0,064 | ||
|
V |
R40/R50 |
0,064/0,0512 |
0,1/0,08 |
0,16/0,128 | |||
|
Минимальный расход Qi, м3/ч |
ТЗО/ Т50 |
Н |
R100 |
0,016 |
0,025 |
0,04 | |
|
V |
R50 |
0,032 |
0,05 |
0,08 | |||
|
Т90 |
Н |
R80/R100 |
0,02/0,016 |
0,03125/0,025 |
0,05/0,04 | ||
|
V |
R40/R50 |
0,04/0,032 |
0,0625/0,05 |
0,1/0,8 | |||
|
Порог чувствительности, м3/ч, не более |
0,006 |
0,008 |
0,015 | ||||
|
Q2/ Qi |
1,6 | ||||||
|
Пределы допускае-мой относительной погрешности в диапазоне расходов, % |
Qi<Q< Q2 |
±5 | |||||
|
Q < Q4 (вода < 30°С) |
±2 | ||||||
|
Q2< Q < Q4 (вода > 30°С) |
±3 | ||||||
|
Температурный класс |
ТЗО, Т50, Т90 | ||||||
|
Класс чувствительности к возмущениям потока |
До счетчика - U0 После счетчика - D0 | ||||||
|
Класс потери давления |
Ad 63 | ||||||
|
Класс по давлению воды |
МАР 16 | ||||||
|
Позиция установки в трубопроводе |
Горизонтальная (Н), вертикальная (V) | ||||||
|
Диапазон показаний, м3 |
99 999 | ||||||
|
Цена деления шкалы, дм3 |
0,05 | ||||||
|
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп |
0,25; 1; 2,5; 5; 10; 25; 50; 100; 250; 500; 1000 | ||||||
|
Установочная длина (без штуцеров), мм, не более |
110 |
110/130 |
130 | ||||
|
Номинальный размер резьбовых соединений |
G3/4 G7/e |
G% G1 | |||||
|
Масса, кг, не более |
0,45 |
0,50 |
<№> i(& 4 | ||||
Таблица 4 Технические характеристики счетчиков холодной и горячей воды ьчатых JS
|
Наименование характеристики |
Значения | ||||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
25 |
25 |
32 |
40 |
40 | ||
|
Постоянный расход Оз, м3/ч |
6,3 |
10 |
16 | ||||
|
Максимальный расход Q4, м3/ч |
7,875 |
12,5 |
20 | ||||
|
Переходный расход О2, м3/ч |
ТЗО/ Т50 |
R160 |
0,063 |
0,1 |
0,16 | ||
|
R63 |
0,16 |
0,254 |
0,406 | ||||
|
Минимальный расход Qi, м3/ч |
R160 |
0,04 |
0,063 |
0,1 | |||
|
R63 |
0,1 |
0,16 |
0,254 | ||||
|
Порог чувствительности, м3/ч, не более |
0,013 |
0,021 |
0,031 | ||||
|
Переход-ный расход О2, м3/ч |
ТЗО |
R100 |
0,101 |
0,16 |
0,256 | ||
|
R50 |
0,202 |
0,32 |
0,512 | ||||
|
Т50/ Т130 |
R80 |
0,126 |
0,2 |
0,320 | |||
|
R40 |
0,252 |
0,4 |
0,64 | ||||
|
Минималь-ный расход Qi, м3/ч |
ТЗО |
R100 |
0,063 |
0,1 |
0,16 | ||
|
R50 |
0,126 |
0,2 |
0,32 | ||||
|
Т50/ Т130 |
R80 |
0,079 |
0,125 |
0,2 | |||
|
R40 |
0,158 |
0,25 |
0,4 | ||||
|
Порог чувствительности, м3/ч, не более |
0,021 |
0,033 |
0,053 | ||||
|
Q2/ Qi |
1,6 | ||||||
|
Пределы допускаемой относительной погрешности в диапазоне расходов, % |
Qi<Q< Q2 |
±5 | |||||
|
Q2< Q < q4 (вода < 30°С) |
±2 | ||||||
|
Q2— Q Q4 (вода > 30°С) |
±3 | ||||||
|
Температурный класс |
ТЗО, Т50, Т130 | ||||||
|
Класс чувствительности к возмущениям потока |
До счетчика - U0 После счетчика - D0 | ||||||
|
Класс потери давления |
Др 63 | ||||||
|
Класс по давлению воды |
МАР 16 | ||||||
|
Позиция установки в трубопроводе |
Горизонтальная (Н), вертикальная (V) | ||||||
|
Диапазон показаний, м3 |
99 999 | ||||||
|
Цена деления шкалы, дм3 |
0,05 | ||||||
|
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп |
0,5; 1; 2,5; 5; 10; 25; 50; 100; 250; 500; 1000 | ||||||
|
Установочная длина (без штуцеров), мм, не более |
165/260 |
165/260 |
300 |
300 | |||
|
Номинальный размер резьбовых соединений |
G11/4 |
G174 |
G11/2 |
G2 | |||
|
Масса, кг, не более |
2,2 |
2 4 Я / II (Госупжтннии peecv | |||||
I V I •
средств измерении Республики Беларусь \Для документов
Таблица 5 Технические характеристики счетчиков холодной и горячей воды крыльчатых JS_____________________________________________________________
|
Наименование характеристики |
Значения | |||||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
50 |
65 |
80 |
100 | ||||
|
Постоянный расход Оз, мд/ч |
25 |
40 |
63 |
100 | ||||
|
Максимальный расход Q4 м3/ч |
31,25 |
50 |
78,75 |
125 | ||||
|
Переходный расход О2, мд/ч |
0,127 |
0,203 |
0,32 |
0,508 | ||||
|
Минимальный расход Q;, м3/ч |
0,079 |
0,127 |
0,2 |
0,317 | ||||
|
Порог чувствительности, м3/ч, не более |
0,025 |
0,04 |
0,04 |
0,07 | ||||
|
R = ОУ Qi |
315 | |||||||
|
Q2/ Q1 |
1,6 | |||||||
|
Пределы допускаемой относительной погреш-ности в диапазоне расходов, % |
Qi<Q< Q2 |
±5 | ||||||
|
Q2— Q < Q4 (вода < 30°С) |
±2 | |||||||
|
Q2— Q < Q4 (вода > 30°С) |
±3 | |||||||
|
Температурный класс |
ТЗО, Т50 | |||||||
|
Класс чувствительности к возмущениям потока |
До счетчика - U0 После счетчика - D0 | |||||||
|
Класс потери давления |
До 63 | |||||||
|
Класс по давлению воды |
МАР 16 | |||||||
|
Позиция установки в трубопроводе |
горизонтальная | |||||||
|
Диапазон показаний, mj |
999 999 | |||||||
|
Цена деления шкалы, дм3 |
0,5 | |||||||
|
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп |
2,5; 5; 10; 25; 50; 100; 250; 500; 1000 | |||||||
|
Коэффициент преобразования импульсного контактного выхода типа NO, дм3/имп |
1 | |||||||
|
Установочная длина (без штуцеров), мм |
270; 300 |
300 |
300; 350 |
350; 360 | ||||
|
Масса, не более, кг |
11,8 |
14,3 |
16,6 |
20,0 |
21,6 |
23 |
23,5 | |
Таблица 6 Технические характеристики счетчиков холодной воды крыльчатых JM
|
Наименование характеристики |
Значения | ||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
15 |
20 | |||
|
Постоянный расход Оз, м3/ч |
2,5 |
4 | |||
|
Максимальный расход Q4 м3/ч |
3,125 |
5 | |||
|
Переходный расход Q2, м3/ч |
0,025 |
0,005 |
0,04 |
0,08 | |
|
Минимальный расход Qi, м3/ч |
0,0156 |
0,0312 |
0,025 |
0,05 | |
|
Порог чувствительности, м3/ч, не более |
0,0035 |
0,006 | |||
|
Позиция установки в трубопроводе |
Горизонтальная (Н) |
Вертикальная (V) |
Горизонтальная (Н) |
Вертикальная (V) | |
|
R = Q/ Qi |
160 |
80 |
160 |
80 | |
|
Q2/ Qi |
1,6 | ||||
|
Пределы допускаемой относительной погреш-ности в диапазоне расходов, % |
Qi<Q< Q2 |
±5 | |||
|
С?2-^ Q О4 (вода < 30°С) |
±2 | ||||
|
С?2-^ Q < Q4 (вода > 30°С) |
±3 | ||||
|
Температурный класс |
ТЗО, Т50 | ||||
|
Класс чувствительности к возмущениям потока |
До счетчика - U0 После счетчика - D0 | ||||
|
Класс потери давления |
Др 63 | ||||
|
Класс по давлению воды |
МАР 16 | ||||
|
Диапазон показаний, м3 |
99 999 | ||||
|
Цена деления шкалы, дм3 |
0,05 | ||||
|
Номинальный размер резьбовых соединений |
G3/4, G1 | ||||
|
Установочная длина (без штуцеров), мм |
110 |
130 | |||
|
Масса, не более, кг |
0,4 |
0,5 | |||
Знак утверждения типа
Знак Утверждения типа средств измерений наносится на лицевую поверхность показывающего устройства и на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки счетчиков в соответствии с документацией фирмы "Apator Powogaz S.A.", Польша:
■ счетчик холодной или горячей воды крыльчатый - 1 шт.;
■ комплект монтажных деталей - 1 шт. (в соответствии с заказом);
■ эксплуатационная документация (паспорт) - 1 экз.;
■ упаковка - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ ISO 4064-1-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования";
СТБ ISO 4064-3-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Методы и средства испытаний";
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия";
СТБ 8046-2015 "Система обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки";
Техническая документации фирмы "Apator Powogaz S.A.", Польша.
Заключение
Счетчики холодной и горячей воды крыльчатые JS, JM соответствуют документации фирмы "Apator Powogaz S.A.", а также СТБ ISO 4064-1-2007, СТБ ISO 4064-3-2007, ГОСТ 12997-84.
Межповерочный интервал - не более 48 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
