Преобразователи термоэлектрические ТП
| Номер в ГРСИ РФ: | РБ 03 10 4280 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Преобразователи термоэлектрические ТП (далее - ТП) предназначены для измерений температуры твердых, жидких, газообразных и сыпучих веществ. ТП обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4280 16 |
| Наименование | Преобразователи термоэлектрические ТП |
| Год регистрации | 2016 |
| Номер сертификата | 10612 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2020-07-14 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24/6 мес. |
| Метрологическое обеспечение | Преобразователи, имеющие диапазон измерения температур от минус 200 °С до минус 80 °С метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002 и МИ 3475-2015. Межповерочный интервал преобразователей ТП СНСХ типов K, R, S, B с диапазоном измерений температур от 1100 °С до 1800 °С - не более 6 месяцев; преобразователи ТП СНСХ типов А-1, А-2, А-3 подлежат первичной поверке при выпуске из производства перед вводом в экплуатацию. |
| Признание поверки | Первичная и периодическая (метрологически необеспеченных исполнений): ООО НПП "Элемер" (номер реестра - №1491, шифр поверительного клейма - ВСП) (НТК №01-10). |
Поверители
Скачать
|
Описание типа РБ 03 10 4280 16 [2010-04-19]
rb-03-10-4280-16_2010-04-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4280 16 [2016-12-02]
rb-03-10-4280-16_2016-12-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4280 16 [2011-05-27]
rb-03-10-4280-16_2011-05-27.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические ТП (далее - ТП) предназначены для измерений температуры твердых, жидких, газообразных и сыпучих веществ. ТП обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
Описание
ТП представляют собой устройства, использующие термоэлектрический эффект для измерения температуры, состоящие из термочувствительного элемента (далее - термопара) с защитной оболочкой, внутренних соединительных проводов и внешних выводов, позволяющих осуществлять подключение к электрическим измерительным устройствам.
ТП изготовляются с термочувствительными элементами (термопарами) по ГОСТ Р 8.585-2001 (ГОСТ 6616-94).
Термочувствительные элементы ТП находятся в защитной арматуре, которая обеспечивает хороший контакт с измеряемой средой и предохраняет их от внешних повреждений.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТП в соответствии с условиями их применения.
Различные способы крепления ТП: неподвижный или подвижный штуцер, свободная установка в патрубке или с помощью резьбового соединения с уплотнением на втулке, предусмотренные конструкцией, обеспечивают универсальность их применения на объектах эксплуатации.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТП в соответствии с условиями их применения.
ТС выпускаются в следующих модификациях: ТП-2088, ТП-0188, ТП-2488, ТП-0195, ТП-0295, ТП-0395, ТП-0198, ТП-1085, ТП-2187Ех<1, ТП-1388, ТП-2388, различающихся по конструктивному исполнению. Модификации ТП имеют исполнения: общепромышленное (ТП-2088, ТП-0188, ТП-2488, ТП-0195, ТП-0295, ТП-0395, ТП-0198, ТП-1085, ТП-1388, ТП-2388), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (ТП-2088А, ТП-2488А, ТП-0198А), виб-ропрочное (ТП-2088В, ТП-2488В, ТП-0195В, ТП-0198В, ТП-1085В, ТП-2187ЕхбВ, ТП-1388В), вибропрочное и сейсмостойкое (ТП-2088ВС, ТП-2488ВС, ТП-0195ВС, ТП-0198ВС, ТП-1085В, ТП-2187Ехс1ВС, ТП-1388ВС), экономичное (ТП-2088Л), взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты lExdIICT6 X или lExdIICT5 X в зависимости от температуры окружающей среды (Tn-2187Exd, Tn-2187ExdB), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» и маркировкой взрывозащиты 0ExiaIICT6 X (ТП-2088Ех, ТП-2488Ех, ТП-0195Ех, ТП-0295Ех, ТП-0395Ех, ТП-1388Ех, ТП-2388Ех), а также в сочетании перечисленных исполнений.

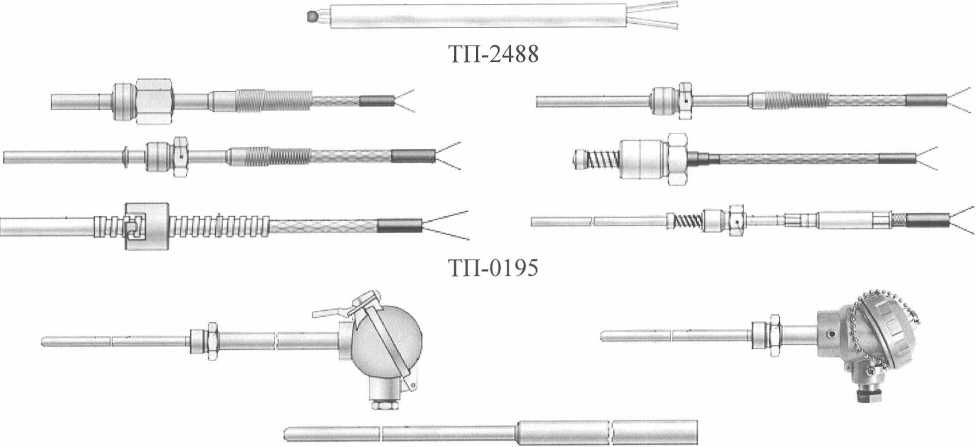

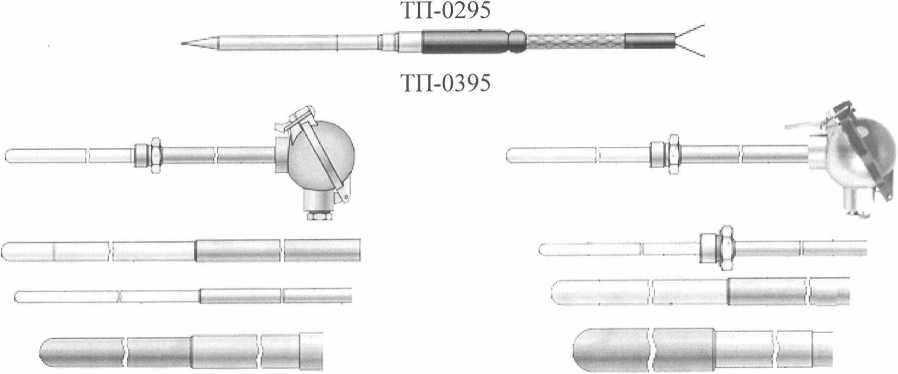

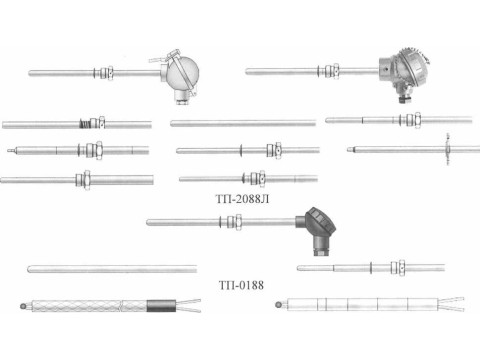

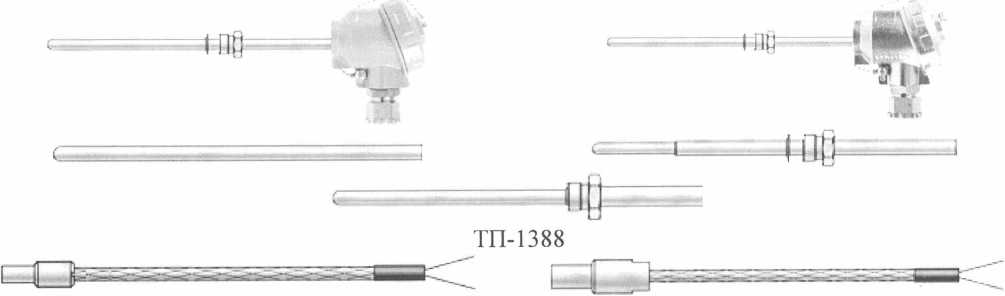

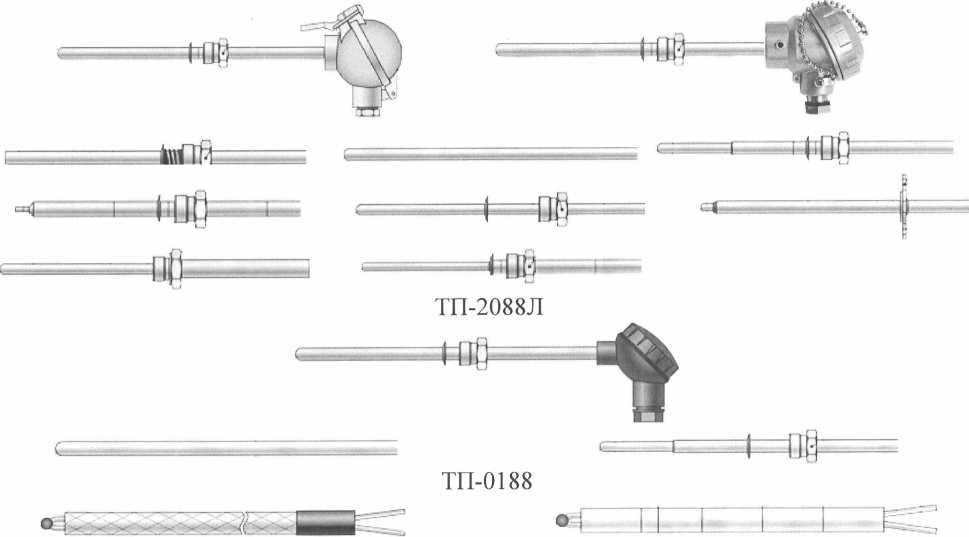

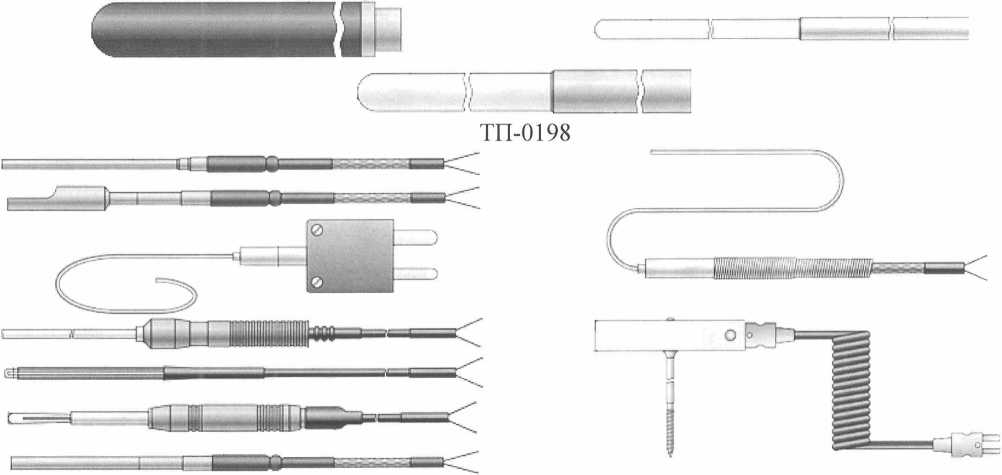

Изображения общего вида ТП представлены на рисунке 1.
ТП-2088
ТП-0395
ТП-1085
ТП-2388
Адаптер термопарный (разъем) (для всех модификаций, кроме TII-2187Exd)
Кабель термопарный или компенсационный
Рис. 1
Технические характеристики
Основные метрологические характеристики ТП.приведены в таблицах 1,2:
Таблица 1 - Обозначения модификаций ТП и классы допусков ТП
|
Модификации ТП и их исполнения**’ |
Тип ТП (буквенное обозначение НСХ) |
Класс допуска |
|
ТХА(К) |
1,2 или 3 | |
|
ТХК (L) |
2 | |
|
ТЖК(3) |
1 или 2 | |
|
ТП-2088. ТП-2088Л, ТП-2488, ТП-0295, |
ТНН (N) |
1, 2 или 3 |
|
Tn-2187Exd. ТП-1388, ТП-2388, ТП-0195, |
ТПП (R), ТПП (S) |
1,2 |
|
ТП-1085. ТП-0188, ТП-0198, |
ТПР (В) |
2 или 3 |
|
ТП-0395 |
ТВР (А-1), ТВР (А-2), ТВР (А-3) |
2 или 3 |
|
ТХКн (Е) |
1,2 или 3 | |
|
ТМК (Т)***’ |
1, 2 или 3 | |
|
ТМК (М)***’ |
- |
Примечания:
1 □ **’ Исполнения модификаций: общепромышленное, взрывозащищенное (Ex, Exd), атомное повышенной надежности (А), вибропрочное (В), вибропрочное, сейсмостойкое (ВС), экономичное (Л) и сочетание перечисленных исполнений (например, АЕх).
2 0 е**1 По требованию потребителя.
Таблица 2 - Класс допуска, пределы допускаемого отклонения от НСХ и диапазоны измерений ТП
|
Тип ТП (буквенное обозначение НСХ) |
Класс допуска ТП |
Пределы допускаемых отклонений ТЭДС от НСХ ±At, °C. | диапазоны измерений, °C**’ | | |
|
1 |
1,5 0,004 • t |
от минус 40 до 375 °C; св. 375 до 1300 °C. | |
|
ТХА(К) |
2 |
2,5 0,0075 • t |
от минус 40 до 333 °C; св. 333 до 1300 °C. |
|
3 |
0,015 • |z| 2,5 |
от минус 200 до минус 167 °C; св. минус 167 до 40 °C. | |
|
ТХК (L) |
2 |
2,5 0,7+0,005- |
от минус 40 до 360 °C; t св.360 до 800 °C. |
|
ТВР (А-1)1**’ ТВР (А-2)***’ ТВР (А-3)***’ |
2 |
0,005 ■ t |
от 1000 до 1800 °C; |
|
3 |
0,007 • t |
от 1000 до 1800 °C. | |
|
ТПП (R) |
1 |
1,0 1,0+0,003 |
от 0 до 1100 °C: • (t-1100) св. 1100 до 1600 °C. |
|
ТПП (S) |
2 |
1,5 0,0025 • t |
от 0 до 600 °C; св. 600 до 1600 °C. |
|
2 |
0,0025 • t |
от 600 до 1800 °C. | |
|
ТПР (В) |
3 |
4,0 0,005 • t |
от 600 до 800 °C; св. 800 до 1800 °C. |
|
ТЖК(1) i |
1 |
1,5 0,004-t |
от минус 40 до 375 °C; св. 375 до 750 °C. |
|
2 |
2,5 0,0075-t |
от 0 до 333 °C; св. 333 до 900 °C. | |
|
ТНН (N) |
1 |
1,5 0,004 • t |
от минус 40 до 375 °C; св. 375 до 1300 °C. |
|
2 |
2,5 0,0075 ■ t |
от минус 40 до 333 °C; св. 333 до 1300 °C. | |
|
3 |
0,015 • |r| 2,5 |
от минус 200 до минус 167 °C; св. минус 167 до 40 °C. | |
|
1 |
1,5 0,004 • t |
от минус 40 до 375 °C; св. 375 до 800 °C. | |
|
ТХКн (Е) |
2 |
2,5 0,0075 • t |
от минус 40 до 333 °C; св. 333 до 900 °C. |
|
3 |
0,015 • p| 2,5 |
от минус 200 до минус 167 °C; св. минус 167 до 40 °C. | |
|
1 |
0,5 0,004 • t |
от минус 40 до 125 °C; св. 125 до 350 °C. | |
|
ТМК (Т)’***’ |
2 |
1,0 0,0075 • t |
от минус 40 до 135 °C; св. 135 до 400 °C. |
|
3 |
0,015 • |/| 1,0 |
от минус 200 до минус 66 °C; св. минус 66 до 40 °C. | |
|
ТМК (М)(***’ |
- |
1,3 + 0,001 ■ p| 1,0 |
от минус 200 до 0 °C; св. Одо 100 °C. |
|
Примечания: 1 t - значение измеряемой температуры, °C. 2 Поддиапазоны измерений могут быть в пределах указанных диапазонов в зависимости от конструктивного исполнения ТП. 3 ^**}По требованию потребителя ТП могут изготавливаться с максимальной температурой применения плюс 2500 °C. 4 (***) По требованию потребителя. | |||
Длина монтажной части ТП, мм: от 20 до 3150
(в соответствии с ГОСТ 6616-94);
свыше 3150
(из ряда R40 в соответствии с ГОСТ 6636-69).
Масса, кг: от 0,012 до 3
(в зависимости от габаритных размеров ТП).
По устойчивости к климатическим воздействиям при эксплуатации ТП в зависимости от конструктивного исполнения соответствуют:
- отминус 50 до плюс 50 °C (группа исполнения ДЗ по ГОСТ Р 52931-2008);
- от минус 50 до плюс 100 °C (группа исполнения Д2 по ГОСТ Р 52931-2008);
- от минус 50 до плюс 80 °C (климатическое исполнение УХЛ.3.1 по ГОСТ 15150-69);
- от минус 40 до плюс 45 °C (климатическое исполнение УЗ по ГОСТ 15150-69);
- от минус 10 до плюс 60 °C (климатическое исполнение ТЗ по ГОСТ 15150-69).
По устойчивости к механическим воздействиям при эксплуатации соответствуют:
- группе исполнения N3, V3, V5;
- группам исполнений F2, F3 и G2 (вибропрочные ТП).
Вибропрочные, сейсмостойкие ТП и ТП повышенной надежности являются стойкими, прочными и устойчивыми к воздействию землетрясения с уровнем сейсмичности до 9 баллов по шкале MSK-64.
Средняя наработка до отказа, ч, не менее: 35000, 120000
(в зависимости от исполнения ТП).
Средний срок службы, лет, не менее: 6, 15
(в зависимости от исполнения ТП).
Знак утверждения типа
Знак утверждения типа наносится на табличку или корпус прибора термотрансферным способом, а также на и паспорта НКГЖ.408711.0ХХПС — типографским способом.
Комплектность
Комплектность ТП приведена в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Преобразователи термоэлектрические ТП: ТП-2088, ТП-2088В, ТП-2088ВС, ТП-2088Ех, ТП-2088ЕхВ, ТП-2088А, ТП-2088Л |
НКГЖ.408711.001 |
1 шт. |
Модификация ТПв соответствии с заказом |
|
ТП-0188 |
НКГЖ.408711.002 |
1 шт. | |
|
ТП-2488, ТП-2488Ех, ТП-2488В, ТП-2488ВС, ТП-2488ЕхВ, ТП-2488А |
НКГЖ.408711.003 ’ |
1шт. | |
|
ТП-0195, ТП-0195В, ТП-0195ВС, ТП-0195Ех |
НКГЖ.408711.006 |
1шт. | |
|
ТП-0295, ТП-0295Ех |
НКГЖ.408711.007 |
1шт. | |
|
ТП-0395, ТП-0395Ех |
НКГЖ.408711.008 |
1шт. | |
|
ТП-0198, ТП-0198В, ТП-0198ВС, ТП-0198Ех ТП-0198А |
НКГЖ.408711.004 |
1шт. | |
|
ТП-1085, ТП-1085Ех, ТП-1085В |
НКГЖ.408711.005 |
1шт. | |
|
ТП-2187Ехб, HI-2187ExdB, Tn-2187ExdBC, |
НКГЖ.408711.009 |
1шт. | |
|
ТП-1388, ТП-1388Ех, ТП-1388В, ТП-1388ВС |
НКГЖ.408711.035 |
1шт. | |
|
;ТП-2388, ТП-2388Ех |
НКГЖ.408711.014 |
1шт. | |
|
Комплект принадлежностей: |
Согласно НСХ в соответствии с заказом | ||
|
Кабель термопарный КТ , м | |||
|
Кабель компенсационный, КК , м | |||
|
Адаптер термопарный (разъем) |
1шт. | ||
|
Преобразователи термоэлектрические ТП-ХХХХ Паспорт |
НКГЖ.408711.0ХХПС |
1 экз. |
Поверка
осуществляется в соответствии с ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки», Рекомендацией МИ 3475-2015 «ГСИ. Преобразователи термоэлектрические ТП с металлическими термопарами в качестве термочувствительных элементов с длиной погружаемой части менее 250 мм» и МИ 1745-87 «Методические указания. ГСИ. Стандартные образцы свойств термоэлектродных материалов и сплавов ВР 5 и ВР 20 (СОТМ ВР 5/20). Методика аттестации».
Основные средства поверки:
- система поверки термопреобразователей автоматизированная АСПТ: диапазон измерений напряжения: -300. ..0...300 мВ, основная погрешность: ±(510’5-| Ц| + 2) мкВ; диапазоны измерений температуры: -270...1370 °C (ТХА(К)), -200...800 °C (TXK(L)), -210...1200 °C (TXK(J)), -270...400 (ТМК(Т)), -270...1300 °C (THH(N)), основная погрешность: ±2-10’' С; -50...1760 °C (ТПП (R), ТПП (S)), 0...2500 °C (TBP(A-l)), основная погрешность: ±4-10'1; 0...1820 °C (ТПР(В)), основная погрешность: ±5 10'’;
- калибратор температуры эталонный «ЭЛЕМЕР-КТ-650»: диапазон воспроизводимых температур от 50 до 650 °C, основная погрешность: ±(0,05+0,06x(t/100));
- термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур: от плюс 50 °C до плюс 700 °C, нестабильность поддержания температуры в термостате: ± 0,02 °C за 8 мин, неравномерность температуры в рабочем объеме термостата: ± 0,01 °C (по вертикальной оси рабочего объема), ± 0,02 °C (по горизонтальной оси рабочего объема), глубина ванны 385 мм;
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 3-го разряда, в О °C доверительная погрешность ± 0,02 °C, в диапазоне измерений выше О °C до плюс 150 °C доверительная погрешность ± 0,03 °C, в диапазоне измерений выше 150 °C до плюс 230 °C доверительная погрешность ± 0,04 °C, в диапазоне измерений выше 230 °C до плюс 450 °C доверительная погрешность ± 0,06 °C, в диапазоне измерений выше плюс 450 °C до плюс 660 °C доверительная погрешность ±0,15 °C;
- преобразователи термоэлектрические платинородий-платиновые эталонные ППО, диапазон измерений температуры: от плюс 300 до плюс 1200 °C, 2-го или 3-го разрядов (по ГОСТ 8.338-2002);- вертикальная трубчатая печь: максимальная рабочая температура не менее 1800 °C, градиент температуры по оси (в ее средней части) при температуре 1400 °C не более 1 °С/см];
- эталонные 2-го и 3-го разрядов (по ГОСТ 8.338-2002) платинородий-платинородиевые ТП типа ПРО в диапазоне температур от 600 до 1800 °C;
- две горизонтальные трубчатые печи сопротивления, каждая с рабочим пространством длиной 500-600 мм, диаметром 40-50 мм и максимальной рабочей температурой не менее 1200 °C. градиент температуры по оси печи (в ее средней части) при 1000°С не должен превышать 0,8 °С/см на участке длиной не менее 50 мм. одна из печей должна быть использована только для ТП из благородных металлов.
Сведения о методиках (методах) измерений содержатся в паспортах НКГЖ.408711.0ХХПС.
Нормативные документы
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001. ГСП. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
ТУ 4211-013-13282997-2010. Преобразователи термоэлектрические ТП. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
МИ 3475-2015 Методика поверки. Преобразователи термоэлектрические ТП с металлическими термопарами в качестве чувствительных элементов с длиной погружаемой части менее 250 мм.
