Комплексы измерительные видеографические VizoGraf
| Номер в ГРСИ РФ: | РБ 03 13 6091 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «НПЦ «Европрибор», г. Витебск |
Комплексы измерительные видеографические VizoGraf (далее комплекс), предназначены для измерения, преобразования, обработки аналоговых, дискретных и цифровых сигналов от различных типов первичных преобразователей, их отображения и передачи в локальную информационную сеть, а также для генерации и выдачи на объект управляющих аналоговых, дискретных и цифровых сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6091 16 |
| Наименование | Комплексы измерительные видеографические VizoGraf |
| Год регистрации | 2016 |
| Номер сертификата | 10629 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | ООО "НПЦ "Европрибор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "НПЦ "Европрибор"
Адрес: 210004, г. Витебск, ул. М.Горького, д.42А
Контакты: тел.: (0212) 66-66-36, 66-66-26, факс: (0212) 66-66-36, info@epr.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2623-2016 с изменением 1-2. |
Поверители
Скачать
|
Описание типа РБ 03 13 6091 16 [2016-11-16]
rb-03-13-6091-16_2016-11-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6091 16 [2018-01-24]
rb-03-13-6091-16_2018-01-24.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные видеографические VizoGraf (далее комплекс), предназначены для измерения, преобразования, обработки аналоговых, дискретных и цифровых сигналов от различных типов первичных преобразователей, их отображения и передачи в локальную информационную сеть, а также для генерации и выдачи на объект управляющих аналоговых, дискретных и цифровых сигналов.
Применяются в промышленных системах автоматизированного контроля, регулирования и управления технологическими процессами как автономно, так и в составе информационной сети.
Описание
Принцип работы комплекса основан на постоянном отображении, управлении, обмена информацией панели видеографической, являющейся «мастером» в сети RS-485 (протокол Modbus RTU) с подключенными модулями ввода-вывода аналоговых и дискретных сигналов, осуществляющих сбор внешних аналоговых и дискретных сигналов и формирующих внешние выходные дискретные и аналоговые сигналы.
В состав комплекса входят:
- панель видеографическая со встроенным специализированным программным обеспечением;
- модули контроллера Simbol-100, выпускаемые по ТУ BY 390171150.004 (далее модули);
- программное обеспечение «SlOOConfigurator» (далее ПО)
лист 1 из 9
Описание типа средств измерений
- модули питания (блоки питания ВР-24; источники питания PW8, выпускаемые по ТУ BY 390171150.008 и аналогичные, обеспечивающие требуемые параметры питания).
Комплекс обеспечивает выполнение следующих функций:
- прием и обработку аналоговых входных сигналов до 32 каналов, формирование аналоговых выходных сигналов. По заказу количество аналоговых каналов может быть увеличено;
- прием и обработку дискретных входных сигналов до 16 каналов (по заказу до 32 каналов);
- формирование, отображение и архивирование до 7 событий для каждого аналогового измерительного канала (попадание сигнала в зону верхней либо нижней аварийной или предупредительной уставок, выход сигнала за границы измерительного диапазона, ошибка скорости изменения);
- формирование до 16 дискретных (релейных) выходных каналов из сигналов событий аналоговых и/или дискретных каналов;
- функции математической обработки измеренных сигналов.
Параметры комплекса конфигурируются в процессе изготовления применительно к конкретному заказу.
Защита от несанкционированного доступа обеспечивается установкой пароля изготовителя ПО комплекса и в процессе эксплуатации его изменение возможно только по согласованию с изготовителем.
Схема расположения клейм-наклеек и внешний вид комплекса приведены на рисунке 1.
. * •
• EvroPribor
VizoGraf

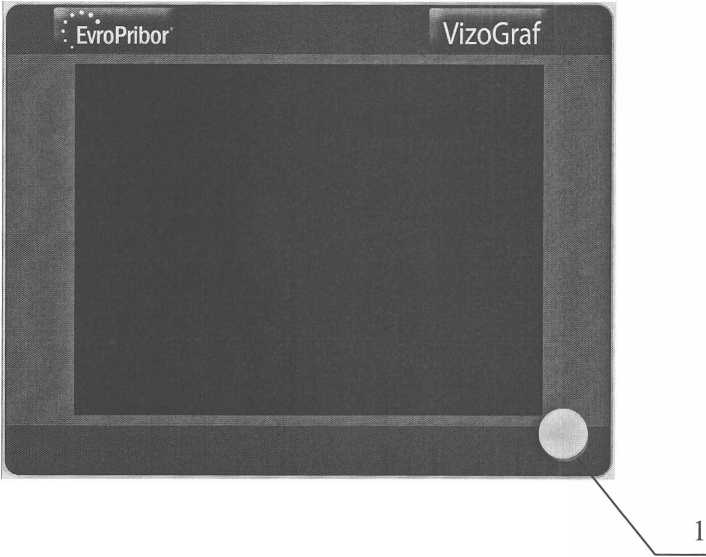

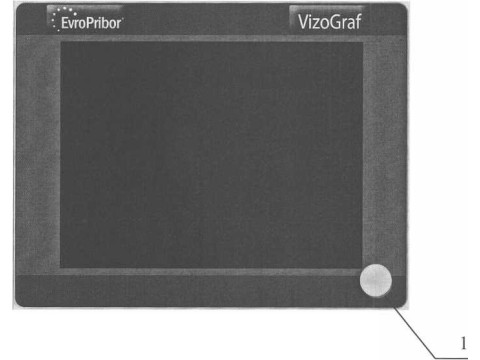

а) лицевая сторона комплекса
Описание типа средств измерений
■■В ОИВ

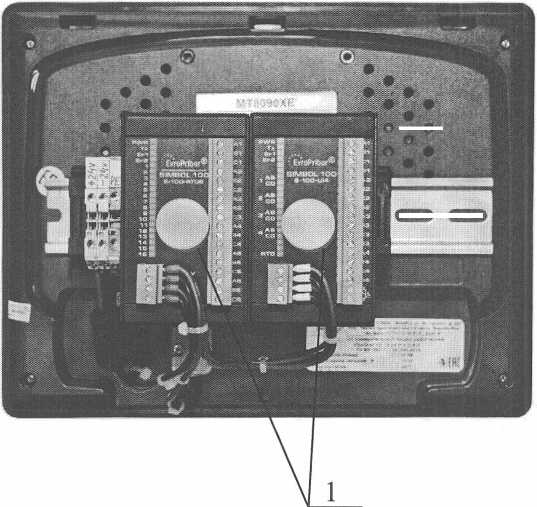

б) тыльная сторона комплекса
1- место нанесения клейма-наклейки поверителя
Рисунок 1 - Внешний вид комплекса
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Основные метрологические характеристики измерительных каналов указаны в таблицах 1-2.
Таблица 1
|
Измерительный канал |
Тип сигнала входного |
Пределы допускаемой основной погрешности | |
|
абсолютной |
приведенной, % | ||
|
1 |
2 |
3 |
4 |
|
Силы постоянного тока |
от 4 до 20 мА |
— |
±0,10; ±0,20; ±0,25 |
|
от 0 до 20 мА |
— |
±0,10; ±0,20; ±0,25 | |
|
от 0 до 5 мА |
— |
±0,10; ±0,25 | |
|
от минус 5 до плюс 5 мА |
— |
±0,5; ±0,25 | |
|
Напряжения постоянного тока |
от 0 до 10,0 В |
— |
±0,10; ±0,20 |
|
от 0 до 0,1 В |
— |
±0,20 | |
|
от минус 1,0 до плюс 1,0 В |
— |
±0,10; ±0,20 | |
|
от минус 10,0 до плюс 10,0 В |
— |
±0,10; ±0,20 | |
|
от 0 до 1,0 В |
— |
±0,10; ±0,20 | |
|
от минус 100 до плюс 100 мВ |
— |
±0,10; ±0,20 | |
|
от Одо 100мВ |
— |
±0,10; ±0,20 | |
|
Частоты |
от 5 до 20000 Гц |
— |
±0,02 |
|
1 |
2 |
3 |
4 | |
|
Сопротивления постоянному току |
от 0 до 400 Ом |
— |
±0,10; ±0,20 | |
|
от 0 до 4000 Ом |
— |
±0,10; ±0,20 | ||
|
от 0 до 2000 Ом |
— |
±0,25 | ||
|
Сигналов термопреобразователей сопротивления по ГОСТ 6651 |
медные ТС (50 М, 100 М) с а= 0,00428 °C'1 от - 180 °C до 200 °C с а= 0,00426 °C'1 от - 50 °C до 200 °C |
± 0,4 °C ± 0,4 °C |
± 0,20* ± 0,25* | |
|
платиновые ТС (Pt 50, Pt 100, Pt 1000) с а= 0,00385 °C'1 от - 200 °C до 850 °C Pt 1000 с а= 0,00385 °C'1 от - 200 °C до 250 °C |
± 0,4 °C |
±0,10* ± 0,20* | ||
|
платиновые ТС [50 П или Pt(391) 50, 100Пили Pt (391) 100] са= 0,00391 °C'1 от -200 °C до 850 °C |
± 0,4 °C |
±0,10* | ||
|
никелевые ТС (100 Н) с а= 0,00617 °C'1 от-60 °C до 180 °C |
± 0,4 °C |
± 0,25* | ||
|
Сигналов термопар с НСХ по СТБ ГОСТ Р 8.585 |
R |
от 0 °C до 1760 °C |
± 2,0 °C |
_* |
|
S |
от 0 °C до 1760 °C |
± 2,0 °C |
_* | |
|
J |
от-100 °C до 1200 °C |
± 2,0 °C |
± 0,30* | |
|
Т |
от-100 °C до 400 °C |
± 2,0 °C |
± 0,30* | |
|
Е |
от-100 °C до 1000 °C |
± 2,0 °C |
± 0,30* | |
|
К |
от-100 °C до 1370 °C |
± 2,0 °C |
± 0,30* | |
|
N |
от-100 °C до 1300 °C |
± 2,0 °C |
± 0,30* | |
|
А-1 |
от 20 °C до 2450 °C |
± 2,0 °C |
± 0,20* | |
|
А-2 |
от 20 °C до 1800 °C |
± 2,0 °C |
± 0,20* | |
|
А-3 |
от 20 °C до 1800 °C |
± 2,0 °C |
± 0,20* | |
|
L |
от-100 °C до 800 °C |
± 2,0 °C |
±0,30* | |
*- Для каналов модуля Simbi-10
Таблица 2
|
Измерительный канал |
Тип сигнала выходного |
Пределы допускаемой основной погрешности приведенной погрешности, % |
|
Силы постоянного тока |
от 4 до 20 мА; от 0 до 20 мА |
±0,10; ±0,15; ±0,25 |
|
от 0 до 5 мА |
±0,10; ±0,25 | |
|
Напряжения постоянного тока |
от 0 до 10В |
±0,10; ±0,15; ±0,25 |
|
от минус 10 до плюс 10 В |
±0,15 |
2 Основные технические характеристики каналов ввода дискретных сигналов указаны в таблице 3.
Таблица 3
|
Характеристика канала |
Значение |
|
Тип входного канала |
Механические контакты, транзисторные ключи |
|
Тип выходного канала |
16; 32 бит |
|
Количество дискретных каналов (вход), шт. |
16; 8; 3; 4 |
|
Напряжение «логической единицы» на входе, В, постоянного тока |
От 15 до 30; от 3,5 до 7,5 |
|
Ток «логической единицы», мА, постоянного тока |
От 4,7 до 9,7; от 2,35 до 9,7; от 4 до 14,5 |
|
Напряжение «логического нуля» на входе, В, постоянного тока |
От 0 до 5; от 0 до 7,5; от 0 до 2 |
|
Ток «логического нуля», мА, постоянного тока |
От 0 до 1,5; от 0 до 2; от 0 до 3 |
4 Основные технические характеристики каналов вывода дискретных и релейных сигналов указаны в таблице 4.
Таблица 4
|
Характеристика |
Значение |
|
1 |
2 |
|
Тип входного канала |
8; 16; 32 бит |
|
Тип выходного канала |
Полупроводниковые ключи с изолированным затвором N-типа; нормально-разомкнутый контакт реле; открытый коллектор |
|
Количество дискретных каналов (выход), шт. |
2; 4; 8; 16 |
|
Коммутируемое напряжение постоянного тока, В, не более |
30; 60 |
^с>сударственный овесгт W документов/
|
1 |
2 |
|
Сопротивление замкнутого ключа, Ом, не более |
0,5; 0,1 |
|
Ток утечки разомкнутого ключа, мкА, не более |
10 |
|
Коммутируемый ток канала (все каналы включены), А, не более |
2 |
|
Кратковременная перегрузка по одному каналу, А, не более |
1;5 |
|
Сопротивление замкнутых контактов реле, Ом, не более |
0,1 |
|
Коммутируемое напряжение переменного тока, В, не более |
250 |
5 Пределы допускаемой дополнительной погрешности измерительных каналов комплекса, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в диапазоне рабочих температур на каждые 10 °C изменения температуры не более предела допускаемой основной погрешности.
6 Комплексы обеспечивают связь по интерфейсному каналу для обмена данными с подчиненными или ведущим устройствами - RS-485, скорость обмена по интерфейсу не более 115200 и/или 230400 бит/с, протокол передачи данных Modbus RTU; Ethernet 10/100 со скоростью обмена по интерфейсу не более 100-106 бит/с, с протоколами передачи данных Modbus TCP; TCP/IPv4; интерфейсный канал USB 2.0; протоколы передачи данных PROFIBUS-DP, PROFINET, EtherCat, DeviceNet, CanOpen, BACnet/IP, CC-Link по заказу.
7 Встроенное в видеографическую панель программное обеспечение защищается от перекомпиляции (от мошенничества) специальным кодовым ключом в процессе разработки ПО. Пользовательские настройки обеспечены средствами предотвращения от случайного неправильного применения и находятся под паролем максимального уровня доступа.
Строка идентификации ПО указывается в паспорте изделия и выводится на панель при просмотре экрана «Авторизация». Уровень безопасности по СТБ OIML D 31 -1. Номер версии ПО - VG.2.40.08.
Законодательно контролируемая часть встроенного программного обеспечения измерительных модулей комплекса соответствует ТИПА на модули.
8 Время установления рабочего режима комплексов не более 80 с. Продолжительность работы комплексов - неограниченная.
9 Питание комплекса - от источника переменного тока с диапазоном от 187 до 253 В, частотой от 47 до 63 Гц или от источника постоянного тока с диапазоном от 18 до 28 В.
10 Потребляемая электрическая мощность не более 57 Вт при питании от источника постоянного тока, не более 180 В-А ременного тока.
лист 6 из 9
Описание типа средств измерений
11 Габаритные размеры комплексов не более 1210x780x300 мм.
12 Масса комплексов в сборе не более 10 кг.
13 Комплексы устойчивы к воздействию температуры окружающего воздуха в диапазоне от 0 °C до плюс 50 °C при уровне относительной влажности 80 % при 35 °C (без образования конденсата) и атмосферном давлении от 84 до 106 кПа.
14 Комплексы устойчивы к воздействию синусоидальных вибраций в диапазоне частот от 10 до 25 Гц с постоянной амплитудой смещения 0,15 мм.
15 Степень защиты панели видеографической (лицевая сторона) в зависимости от исполнения по ГОСТ 14254 - IP65, IP66.
16 Средняя наработка на отказ, не менее - 50000 ч.
17 Средний срок службы, не менее - 10 лет.
Знак утверждения типа
Знак утверждения типа наносится на этикетку комплексов, а также на титульный лист паспорта и руководства по эксплуатации комплексов типографским способом.
Комплектность
Комплектность поставки соответствует таблице 5.
Таблица 5
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
1 |
2 |
3 |
4 |
|
МЮЖК.408070.000 |
Комплекс измерительный видеографический VizoGraf |
1 шт. |
— |
|
МЮЖК.408070.000 ПС |
Комплекс измерительный видеографический VizoGraf. Паспорт |
1 экз. |
— |
|
МЮЖК.408070.000 РЭ |
Комплекс измерительный видеографический VizoGraf. Руководство по эксплуатации* |
1 экз. |
Допускается прилагать 1 экз. на каждые 8 комплексов, поставляемые в один адрес |
|
МРБ МП. 2623-2016 |
Система обеспечения единства измерений Республики Беларусь. Комплекс измерительный видеографический VizoGraf. Методика поверки* |
1 экз. | |
|
МЮЖК.408031.000 ПО |
Специализированное программное обеспечение «SlOOConfigurator» (CD-диск) |
1 шт. |
— |
|
МЮЖК. 408070.200 |
Упаковка |
1 шт. |
— |
|
* Допускается поставка в электронном виде (CD-диск) | |||
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
1 ТУ BY 390171150.006-2016 «Комплексы измерительные видеографические VizoGraf. Технические условия».
2 ТР ТС 004/2011 «О безопасности низковольтного оборудования».
3 ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
4 МРБ МП.2623-2016 «СОЕЙ РБ. Комплексы измерительные видеографические VizoGraf. Методика поверки», утверждена РУП «Витебский ЦСМС».
5 МРБ МП.2386-2014 «Система обеспечения единства измерений Республики Беларусь. Модули контроллера измерительные Simbol-100. Методика поверки», утверждена РУП «Витебский ЦСМС».
Заключение
Комплексы измерительные видеографические VizoGraf соответствуют требованиям технических условий ТУ BY 390171150.006-2016, ТР ТС 004/2011, ТРТС 020/2011.
Межповерочный интервал - 24 месяца (для комплексов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации, метрологии и сертификации, 210015 г. Витебск, ул. Б. Хмельницкого, 20, Тел./факс (0212) 42-68-04
Аттестат аккредитации № BY /112 02.6.0.0003.
