Комплексы измерительно-вычислительные ИСТ-М16
| Номер в ГРСИ РФ: | РБ 03 10 2602 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ЗАО "БМЦ", г. Минск |
Комплексы измерительно-вычислительные ИСТ-М16 (в дальнейшем -комплексы) предназначены для измерения электрического сопротивления постоянному току и электрического напряжения постоянного тока, измерения сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651 и преобразователей термоэлектрических (ТП) по СТБ ГОСТ Р 8.585, измерения температуры среды в комплекте с ТС или ТП, а также для проведения автоматизированной поверки (калибровки) ТС в соответствии с ГОСТ 8.461, ТП в соответствии с ГОСТ 8.338, поверки комплектов ТС на соответствие СТБ ЕН 1434-1 (программное обеспечение arm2011.exe (автоматизированное рабочее место для поверки), версия 4.6.0.O-certificated, разработчик ЗАО "БМЦ") и аттестации камер тепла и холода по ГОСТ 25051.2.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2602 17 |
| Наименование | Комплексы измерительно-вычислительные ИСТ-М16 |
| Год регистрации | 2017 |
| Номер сертификата | 10935 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | ЗАО "БМЦ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "БМЦ"
Адрес: 220050, г. Минск, пр. Независимости, 4, а/я 135
Контакты: (017)226-55-54
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится в соответствии с МРБ МП.1478-2014 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 10 2602 17 [2008-12-05]
rb-03-10-2602-17_2008-12-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2602 17 [2017-12-14]
rb-03-10-2602-17_2017-12-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2602 17 [2014-12-03]
rb-03-10-2602-17_2014-12-03.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительно-вычислительные ИСТ-М16 (в дальнейшем -комплексы) предназначены для измерения электрического сопротивления постоянному току и электрического напряжения постоянного тока, измерения сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651 и преобразователей термоэлектрических (ТП) по СТБ ГОСТ Р 8.585, измерения температуры среды в комплекте с ТС или ТП, а также для проведения автоматизированной поверки (калибровки) ТС в соответствии с ГОСТ 8.461, ТП в соответствии с ГОСТ 8.338, поверки комплектов ТС на соответствие СТБ ЕН 1434-1 (программное обеспечение arm2011.exe (автоматизированное рабочее место для поверки), версия 4.6.0.O-certificated, разработчик ЗАО "БМЦ") и аттестации камер тепла и холода по ГОСТ 25051.2.
Область применения - промышленные предприятия и научно исследовательские лаборатории в различных областях хозяйственной деятельности.
Описание
Комплексы изготавливаются в четырех модификациях ИСТ-М16, ИСТ-М16 ТП, ИСТ-М16.а и ИСТ-М16.а ТП отличающихся назначением и составом.
Комплексы ИСТ-М16 и ИСТ-М16.а предназначены для измерения электрического сопротивления постоянному току и измерения сигналов ТС по ГОСТ 6651, а также для проведения автоматизированной поверки (калибровки) ТС в соответствии с ГОСТ 8.461, СТБ ЕН 1434-1 и состоят из измерительного блока с интегрированным модулем для подключения ТС (модуль ТС) и персональной электронной вычислительной машины (ПЭВМ).
Комплексы ИСТ-М16 и ИСТ-М16.Э имеют 16 измерительных каналов для подключения ТС, а так же интерфейс RS-232C и программное обеспечение, позволяющее передавать данные из комплекса в ПЭВМ. Комплекс соединяется с ПЭВМ интерфейсным кабелем RS-232C длиной 10 м. ТС могут подключаться к комплексу по двух, трех и четырехпроводной схеме с помощью переходных кабелей, которые входят в комплект поставки.
Комплексы ИСТ-М16 ТП и ИСТ-М16.аТП предназначены для измерения электрического сопротивления постоянному току и измерения сигналов ТС по ГОСТ 6651, а также для проведения автоматизированной поверки (калибровки) ТС в соответствии с ГОСТ 8.461 и СТБ ЕН 1434-1, а также для измерения напряжения постоянного тока и измерения сигналов ТП по СТБ ГОСТ Р 8.585 и проведения автоматизированной поверки (калибровки) ТП в соответствии с ГОСТ 8.338, и состоит из измерительного блока с интегрированным модулем для подключения ТС (модуль ТС) и дополнительного модуля для подключения ТП (модуль ТП), соединённых кабелем длиной 3 м, входящим в комплект поставки и ПЭВМ.
Комплексы ИСТ-М16ТП и ИСТ-М16.аТП дополнительно имеют 16 измерительных каналов для подключения ТП. В случае подключения ТП непосредственно к клеммам модуля ТП измерение температуры свободных концов ТП осуществляется путем измерения температуры входных клемм модуля ТП с помощью платинового термометра сопротивления не ниже 3-го разряда, подключаемого к одному из каналов модуля ТС, или ртутного стеклянного термометра с погрешностью не хуже ± 0,1 °C.
В качестве эталонных средств измерения температуры комплексы ИСТ-М16 и ИСТ-М16ТП комплектуются одним или несколькими эталонными платиновыми термометрами сопротивления (ЭТС) не ниже 3-го разряда.
Измерительный блок комплекса производит измерение электрического сопротивления ТС, термоэлектродвижущей силы (ТЭДС) и температуры свободных концов ТП и передает их значения в ПЭВМ, которая выполняет расчёт характеристик ТС в соответствии с ГОСТ 8.461 и характеристик ТП в соответствии с ГОСТ 8.338. Измерительный блок комплекса содержит микроконтроллер, который позволяет преобразовать измеренное значение электрического сопротивления ТС, ТЭДС и температуры свободных концов ТП в значение температуры с учетом установленного типа ТС или ТП для каждого из каналов.
В качестве вспомогательного оборудования в комплекс могут входить измерители температуры эталонные ИТЭ (ТУ РБ 100270996.007-2003), ИТЭМ (ТУ BY 100270996.021-2016), устройства термостатирующие измерительные Термостат-А (ТУ РБ 14789681.004-2000), термостаты низкотемпературные Криостат (ТУ РБ 100270996.005-2001).
Внешний вид комплексов модификаций ИСТ-М16 и ИСТ-М16.а приведен на Рисунке 1.
Внешний вид комплексов модификаций ИСТ-М16ТП и ИСТ-М16.аТП приведен на Рисунке 2.
Схема пломбировки комплексов с указанием мест для нанесения знака поверки в виде клейма-наклейки приведены в Приложении А и Приложении Б.

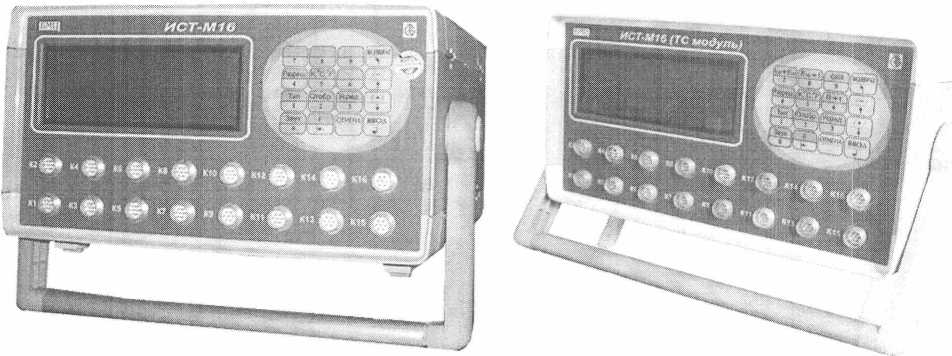

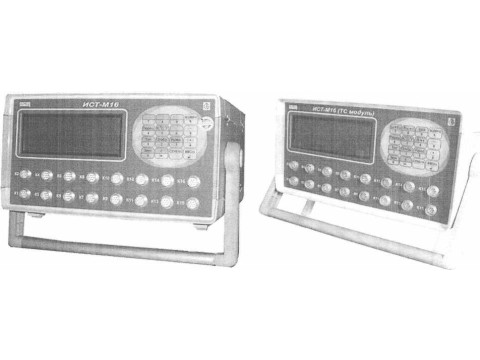

Рисунок 1 - Внешний вид комплексов модификаций ИСТ-М16 и ИСТ-М16.а

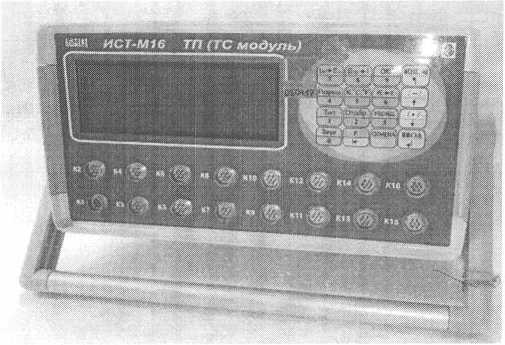

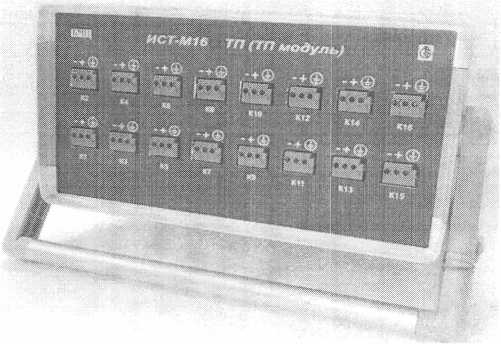

Рисунок 2 - Внешний вид комплексов измерительно-вычислительных ИСТ-М16 ГП и ИСТ-М16.а ТП.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения сопротивлений постоянному току, Ом от 0 до 2000.
Пределы допускаемой абсолютной погрешности комплексов при измерении
электрического сопротивления постоянному току представлены в таблице 1.
Таблица 1 __
|
Диапазон измерения электрического сопротивления, Ом |
Пределы допускаемой абсолютной погрешности комплексов при измерении электрического сопротивления, Ом |
|
от 0 до 20 |
± (0,0004 + 0.00008 R ) |
|
от 20 до 274 от 274 до 2000 |
± 0,0001 R* |
|
* R - измеряемое сопротивление, Ом | |
Пределы допускаемой погрешности преобразования измеренных сигналов ТС в значение температуры, °C ± 0,002.
Диапазоны измерений сигналов ТС и пределы допускаемой абсолютной погрешности комплексов при измерении сигналов ТС для различных типов ТС представлены в таблице 2 (НСХ согласно ГОСТ 6651-2009 или МТШ-90)
Таблица 2
|
Тип ТС |
Диапазон измерений сигналов ТС, °C |
Диапазон входных сопротивлений ТС, Ом |
Пределы допускаемой погрешности комплексов при измерении сигналов ТС, AtTC, °C |
|
Pt 50 |
минус 149,3354 - плюс 850 |
20,00000- 195,24056 |
± (0,03 + 0,0003 |t’|) |
|
Pt 100 Pt 500 |
минус 196,5716 - плюс 850 минус 200 - плюс 850 |
„20,0000 -390,4811 92,6004-1952,4056 | |
|
Pt 1000 |
минус 200 - плюс 266,3482 |
185,2008-2000,0000 | |
|
50 П |
минус 147,1268- плюс 850 |
20,00000-197,58189 | |
|
100 П |
минус 193,7111 - плюс 850 |
20,0000-395,1638 | |
|
500 П |
минус 200 - плюс 850 |
86,2220- 1975,8189 | |
|
1000 П |
минус 200 - плюс 262,0592 |
172,4440-2000,0000 | |
|
Си 50 |
минус 50 - плюс 200 |
39,35000-92,60000 | |
|
Си 100 |
78,7000- 185,2000 | ||
|
50 М |
минус 137,0826 - плюс 200 |
20,00000-92,80000 | |
|
100 М |
минус 180 - плюс 200 |
20,5284- 185,6000 | |
|
100 Н |
минус 60 - плюс 180 |
69,4542-223,2063 |
± (0,1 + 0,001 |t*|) |
|
МТШ-90 |
минус 192,9994 - плюс 960 |
20,0000-428,1362 |
± (0,03 + 0,00015 |t’|) |
t - измеряемое значение температуры, °C
Пределы допускаемой абсолютной погрешности комплекса при измерении температуры в комплекте с ЭТС (для модификаций ИСТ-М16 и ИСТ-М16 ТП), °C 0,03.
Диапазон измерений напряжения постоянного тока, В от минус 1 до плюс 1 В.
Пределы допускаемой абсолютной погрешности комплексов при измерении
напряжения постоянного тока представлены в таблице 3.
Таблица 3_______
|
Диапазон измерения электрического напряжения постоянного тока, мВ |
Пределы допускаемой абсолютной погрешности комплексов при измерении электрического напряжения постоянного тока, мВ |
|
от минус 10 до плюс 10 |
± (0,0004 + 0,00006 ju"|) ; |
|
± (от 10 до 1000) |
± 0,0001 |U’| |
U - измеряемое электрическое напряжение постоянного тока, мВ
Диапазоны измерений сигналов ТП и пределы допускаемой абсолютной погрешности комплексов при измерении сигналов ТП для различных типов ТП (НСХ) представлены в таблице 4 (НСХ согласно СТБ ГОСТ Р 8.585-2004).
Таблица 4 ____„ ____
|
Тип ТП (НСХ) |
Диапазон измерения сигналов ТП, °C |
Диапазон входных ТЭДС ТП, мВ |
Пределы допускаемой погрешности комплексов при измерении сигналов ТП, °C |
|
R (ТПП 13) |
0-1600 |
0-18,849 |
± (0,2 + 0,00008 |t*|) |
|
S (ТПП 10) |
0-1600 |
0-16,777 | |
|
В (ТПР) |
250- 1800 |
0,291 - 13,591 |
± (0,0008 |t’|) |
|
J (ТЖК) |
минус 200 - плюс 1200 |
минус 7,890 - плюс 69,553 |
± (0,3 + 0,0002 |t |) |
|
Т (ТМКн) |
минус 200 -плюс 400 |
минус 5,603 - плюс 20,872 |
Г ± (0,15 + 0,00008 |t*|) |
|
Е (ТХКн) |
минус 200 - плюс 1000 |
минус 8,825 - плюс 76,373 |
± (0,3 + 0,0002-|t*|) |
|
К(ТХА) |
минус 200 - плюс 1300 |
минус 5,891 - плюс 52,410 | |
|
N (ТНН) |
минус 200 -плюс 1300 |
минус 3,99 - плюс 47,513 | |
|
L (ТХК) |
минус 200 - плюс 800 |
минус 9,488 - плюс 66,466 |
± (0,3 + 0,0002 |t*|) |
t- измеряемое значение температуры, °C
Пределы допускаемой абсолютной погрешности комплексов при измерении температуры (△, °C) в комплекте с ТС или ТП:
△ = [(^с)2 + (△t)2]1'4, где Atc - пределы допускаемой абсолютной погрешности комплексов при измерении сигналов ТС (согласно таблице 2) или ТП (согласно таблице 4), °C;
△t - пределы допускаемого отклонения от НСХ (°C) термопреобразователей ТС по ГОСТ 6651-2009 или ТП по ГОСТ 6616-94.
Цена единицы наименьшего разряда ЖКИ - индикатора при измерении
сопротивления, Ом 0,0001;
напряжения, мВ 0,0001;
температуры, °C 0,0001.
Измерительный ток через ТС, мА, не более
Время одного измерения на одном канале, с, не более
Время установления рабочего режима, мин, не более
Время непрерывной работы, ч, не менее
Потребляемая мощность, В А, не более
модулем ТС
модулем ТП
Габаритные размеры, мм, не более
модуль ТС 320x300x160;
модуль ТП (для модификации ИСТ-М16 ТП) 320x300x160.
Масса, кг, не более
модуль ТС
модуль ТП (для модификации ИСТ-М16 ТП)
Средняя наработка на отказ, ч не менее
Время восстановления работоспособности, ч, не более
Средний срок службы, лет, не менее
|
Напряжение питания переменного тока с частотой (50 ± 1,0) Гц, В Климатические условия при эксплуатации: |
от 207 до 253. |
|
температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
20 J 5; до 80 при 25 °C; от 84,Одо 106,7. |
Знак утверждения типа
Знак Утверждения типа наносится на паспорт типографским способом и на лицевую панель комплекса методом шелкографии или печати.
Комплектность
|
Комплект поставки указан в таблице 5. | |
|
Таблица 5 | |
|
Наименование |
Количество |
|
- комплекс измерительно-вычислительный ИСТ-М16 |
1 |
|
- переходные кабели для подключения ТС |
16 |
|
- кабель для подключения к мерам электрического сопротивления (МЭС) |
1* |
|
- модуль для подключения ТП (только для модификации ИСТ-М16 ТП) |
1 |
|
- межмодульный кабель длиной 3 м (только для модификации ИСТ-М16 ТП) |
1 |
|
- кабель для подключения к калибратору напряжения (только для модификации ИСТ-М16 ТП) |
1 |
|
- паспорт |
1 |
Продолжение таблицы 5
Наименование
- руководство по эксплуатации____________
- методика поверки МРБ. МП 1478-2017________
- упаковка_______
- ПЭВМ с программным обеспечением arm2011 .ехе (автоматизированное рабочее место для поверки), версия 4.6.0.0 (certificated)*
- интерфейсный кабель RS-232C длиной 10 м _
- эталонный платиновый термометр сопротивления
- коробка разветвительная сетевая RS-232C
- дополнительный интерфейсный кабель RS-232C длиной 1.8 или 3 м
- измерители температуры эталонные ЙТЭ
- устройство термостатирующее измерительное "Термостат АЗ"
- термостаты низкотемпературные "Криостат"
- провод компенсационный (любого типа и длины) по отдельному заказу
Примечание: ‘-поставляется по требованию потребителя
** - количество и необходимость поставки определяется потребителем
Количество
1
Г
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ТУ BY 100270996.008-2005 "Комплексы измерительно-вычислительные ИСТ М16. Технические условия".
МРБ МН. 1478-2017 "Комплексы измерительно-вычислительные ИСТ-М1 Методика поверки".
Заключение
Комплексы измерительно-вычислительные соответствуют ГОСТ 22261-94, ТУ BY 100270996.008-2005, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 20706 от 22.02.2017, действительна по 17.02.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
