Вакуумметры ВП, тягомеры ТП показывающие
| Номер в ГРСИ РФ: | РБ 03 04 0420 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Тягомеры |
| Производитель / заявитель: | ООО "Завод теплотехнических приборов", г. Минск |
Вакуумметры ВП, тягомеры ТП показывающие (далее по тексту - приборы) предназначены для измерения вакуумметрического давления неагрессивных газов, пара
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 0420 17 |
| Наименование | Вакуумметры ВП, тягомеры ТП показывающие |
| Год регистрации | 2017 |
| Номер сертификата | 10938 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | ООО "Завод теплотехнических приборов", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Завод теплотехнических приборов"
Адрес: ул. Кнорина, 50, 220049, г. Минск
Контакты: тел/факс: (017) 265-65-54, info@ztp.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8056-2015. |
Поверители
Скачать
|
Описание типа РБ 03 04 0420 17 [2018-05-24]
rb-03-04-0420-17_2018-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0420 17 [2012-07-16]
rb-03-04-0420-17_2012-07-16.pdf
|
Скачать |
Описание типа
Назначение
Вакуумметры ВП, тягомеры ТП показывающие (далее по тексту - приборы) предназначены для измерения вакуумметрического давления неагрессивных газов, пара
Приборы могут использоваться в различных областях хозяйственной деятельности.
Описание
Приборы состоят из цилиндрического корпуса с предохранительным стеклом и со штуцером в нижней части для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент. Чувствительный элемент с одной стороны припаян к штуцеру, а с другой с помощью тяги связан с трибкосекторным механизмом, на оси которого закреплена стрелка. Под воздействием измеряемой среды, поступающей на чувствительный элемент, он деформируется и с помощью трибкосекторного механизма поворачивает стрелку на соответствующий угол относительно циферблата пропорционально измеряемому давлению.
Приборы изготавливаются с диаметром или размером лицевой панели корпуса 63, 100, 160 мм из стали или полистирола.
Внешний вид приборов приведён на рисунке 1
Поверительное клеймо наносится на заднюю стенку корпуса приборов.

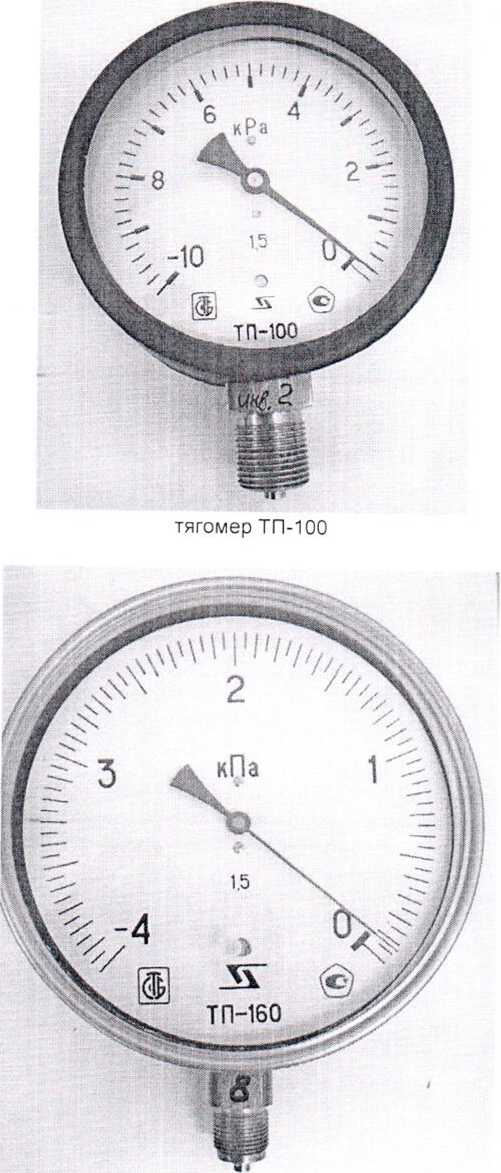

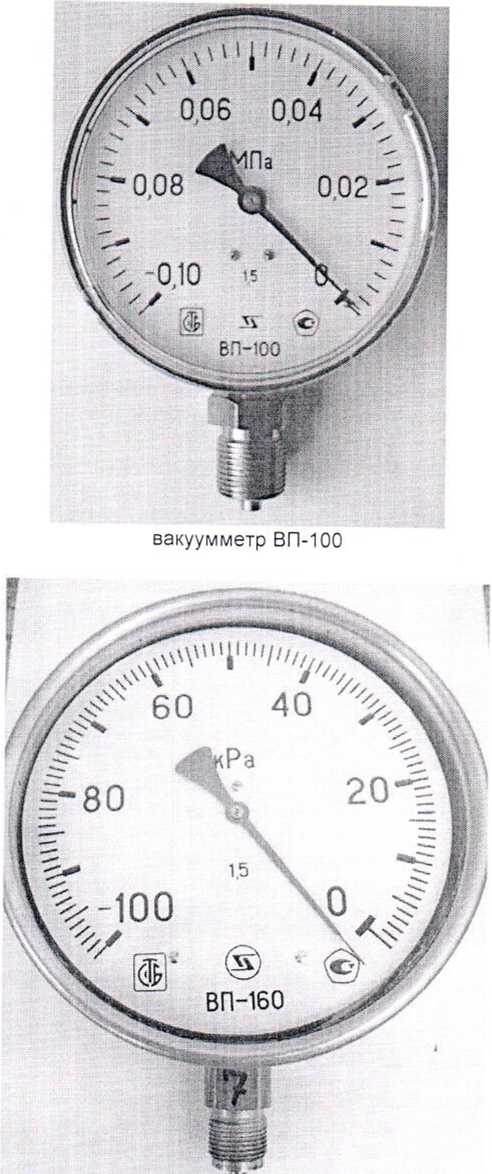

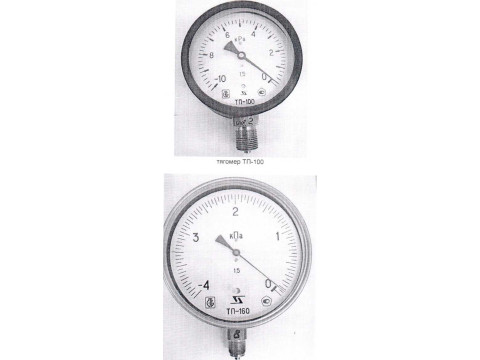

тягомер ТП-160 вакуумметр ВП-160
Рисунок 1 - Внешний вид приборов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Наименование и обозначение приборов, верхний предел измерений, класс точности по ГОСТ 2405-88, степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-96 представлены в таблице 1.
Таблица 1
|
Наименование прибора |
Обозначение прибора |
Верхний предел измерений вакуумметрического давления |
Класс точности |
Степени защиты, обеспечиваемые оболочками | |
|
кПа |
Па | ||||
|
Вакуумметр |
ВП-63, ВП-100 |
минус 100 |
минус 0,1 |
1,5; 2,5 |
IP40, IP54 |
|
ВП-160 |
минус 100 |
минус 0,1 |
1,0; 1,5; 2,5 |
IP40 IP54 | |
|
Тягомер |
ТП-63, ТП-100 |
минус 2,5 минус 4,0 минус 6,0 минус 10,0 минус 16,0 минус 25,0 минус 40,0 |
1,5; 2,5 |
IP40 | |
|
ТП-160 |
минус 4,0 минус 6,0 минус 10,0 минус 16,0 минус 25,0 минус 40,0 |
1,0; 1,5; 2,5 |
IP40 | ||
Примечание - При поставках за пределы Республики Беларусь по заказу потребителя допускается из-готовлять приборы в других единицах измерения.
2 Диапазон измерений вакуумметрического давления равен диапазону показаний.
3 Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона измерений, соответствуют значениям, указанным в таблице 2.
Таблица 2
|
Класс точности |
Пределы допускаемой основной погрешности, % | |
|
1,0 |
± 1,0 | |
|
1,5 |
± 1,5 | |
|
_ |
2,5 |
± 2,5 |
4 Диаметр корпуса, масса приборов соответствуют значениям, указанным в таблице 3.
Таблица 3
|
Обозначение прибора |
Диаметр корпуса, мм, не более |
Масса, кг, не более |
|
ВП-63 |
63 |
0,11 |
|
ТП-63 |
63 |
0,2 |
|
ВП-100 |
100 |
0.46 |
|
ТП-100 |
100 |
0,46 |
|
ВП-160 |
160 |
0.82 |
|
ТП-160 |
160 |
0.82 |
5 Приборы предназначены для работы при температуре окружающего воздуху от минус 50 °C до плюс 50 °C. /ттчХ
6 Вариация показаний приборов не превышает абсолютного значен пускаемой основной погрешности измерений.
предела д (госудЗ'^тземиый реестр] \ средств измерений I \ Республик Бедару*/ \ Для документов/
7 Полный срок службы приборов не менее 10 лет
Знак утверждения типа
Знак утверждения типа средств измерений наносится методом штемпельной печати в паспорт прибора, а также на циферблат или корпус.
Комплектность
Комплект поставки соответствует указанному в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Вакуумметры ВП, тягомеры ТП показывающие |
ФИУШ.406121.002 |
1 шт. | |
|
Паспорт |
ФИУШ.406121.002 ПС |
1 экз. | |
|
Руководство по эксплуатации |
ФИУШ 406121.002 РЭ |
1 экз. |
По требованию заказчика |
|
Упаковка |
ФИУШ.4.170.001 |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ 8056-2015 Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ТУ РБ 37388602.002-96 Манометры МП, вакуумметры ВП, мановакуумметры МВП, напоромеры НП, тягомеры ТП, тягонапоромеры ТНП показывающие. Технические условия.
Заключение
Вакуумметры ВП. тягомеры ТП показывающие соответствуют требованиям ТУ РБ 37388602.002-96, ГОСТ 2405-88.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
