Преобразователи термоэлектрические эталонные ТППО
| Номер в ГРСИ РФ: | РБ 03 10 1254 21 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО ПК "ТЕСЕЙ", г. Обнинск |
Преобразователи термоэлектрические эталонные ТППО (далее по тексту - ТП) предназначены для применения в лабораторных помещениях на воздухе в нейтральной среде для передачи размера единицы температуры градуса Цельсия в диапазоне от 300 до 1200 °C в соответствии с поверочной схемой по ГОС'Г 8.558-2009.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1254 21 |
| Наименование | Преобразователи термоэлектрические эталонные ТППО |
| Год регистрации | 2021 |
| Номер сертификата | 13974 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2025-04-01 |
| Получатель сертификата | ООО "ПК "ТЕСЕЙ", г. Обнинск Калужской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПК "ТЕСЕЙ"
Адрес: 249037, Калужская обл., г. Обнинск -7, а/я 7077
Контакты: тел./факс (48439) 9-37-41, 9-37-42, 9-37-43 // E-mail: zakaz@tesey.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12/24мес. |
| Метрологическое обеспечение | Метрологически обеспечены на территории Республики Беларусь преобразователи 2-го и 3-го разрядов. |
| Методика поверки | Поверка проводится по СТБ ГОСТ Р 8.611-2006. В случае признания результатов поверки, поверку для Республики Беларусь проводить по ГОСТ Р 8.611-2005. Межповерочный интервал: преобразователи 2-го и 3-го разряда - не более 12 месяцев, преобразователи 1-го разряда - не более 24 месяцев. |
| Признание поверки | Первичная при выпуске из производства преобразователей 2-го и 3-го разряда: Калужский ЦСМС (аттестат аккредитации №RA.RU.311265, шифр поверительного клейма - БУ); ООО "Производственная компания "ТЕСЕЙ" (аттестат аккредитации №RA.RU.312245, шифр поверительного клейма - ВДБ)(НТК №06-08). Первичная при выпуске из производства и периодическая преобразователей 1-го разряда: Ростест-Москва (аттестат аккредитации №RA.RU.311341, шифр поверительного клейма - МА)(НТК №04-11). |
Поверители
Скачать
|
Описание типа РБ 03 10 1254 21 [2016-03-05]
rb-03-10-1254-21_2016-03-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1254 21 [2011-09-12]
rb-03-10-1254-21_2011-09-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1254 21 [2021-04-27]
rb-03-10-1254-21_2021-04-27.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические эталонные ТППО (далее по тексту - ТП) предназначены для применения в лабораторных помещениях на воздухе в нейтральной среде для передачи размера единицы температуры градуса Цельсия в диапазоне от 300 до 1200 °C в соответствии с поверочной схемой по ГОС'Г 8.558-2009.
Описание
ТП состоят из чувствительного элемента - термопары, помещенной в защитную, цельную керамическую двухканальную трубку и металлического цангового зажима.
Чувствительный элемент изготавливается из термоэлектродной проволоки:
- отрицательный термоэлектрод — из платины марки ПлТ;
- положительный — из сплава марки ПР-10 (10% родий - платина).
Термоэлектроды помещены в двухканальную керамическую трубку длиной не менее 500 мм. Металлический цанговый зажим служит для крепления керамической трубки и обеспечения удобства работы с ТП. Свободные концы ТП изолированы гибкими электроизоляционными трубками внутренним диаметром от 2-х до 3-х мм.

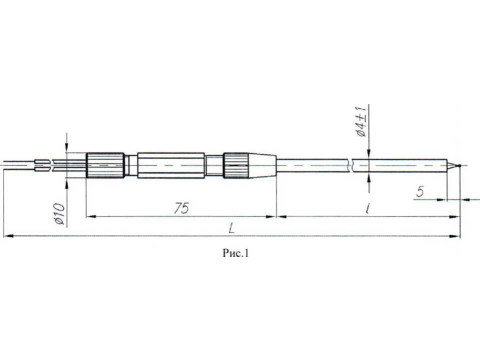

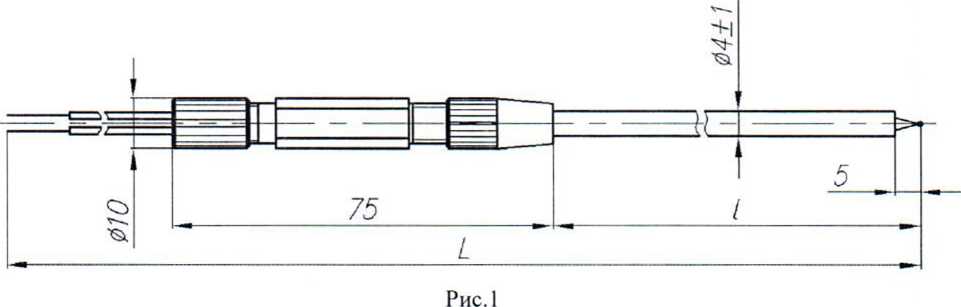

Габаритный чертеж преобразователей термоэлектрических эталонных ТППО представлен на рисунке 1.
Технические характеристики
Диапазон рабочих температур ТП:
- для ТППО 1-го разряда:..............................................от 300 до 1100 °C;
- для ТППО 2 и 3-го разрядов:..........................................от 300 до 1200 °C
Значение термоэлектродвижущей силы (далее - ТЭДС) ТП при температуре 1084,62 °C и температуре свободных концов 0 °C равно (10574 ± 30) мкВ.
Доверительная погрешность ТП при доверительной вероятности 0,95 в реперных точках по МТШ-90 не превышает значений, указанных в таблице 1.
Таблица 1
|
Температура реперных точек по МТИ 1-90, °C |
Доверительная погрешность ТП, °C | ||
|
разряд | |||
|
1 |
2 |
3 | |
|
Затвердевания цинка. 419,527 |
0,3 |
0,5 |
1.0 |
|
Затвердевания алюминия, 660,323 |
0,4 |
0,6 |
1.3 |
|
Затвердевания меди, 1084,62 |
0,6 |
0,9 |
1,8 |
Изменение ТЭДС ТП при температуре 1084,62 °C и температуре свободных концов 0 °C после трех часов отжига при температуре (1100±20) °C не превышает 3, 6 и 8 мкВ для ТП 1, 2 и 3-го разрядов, соответственно.
Изменение ТЭДС ТП при изменении глубины погружения в градуировочную печь от 300 до 250 мм при температуре рабочего конца (1100± 10) °C и температуре свободных концов 0 °C не превышает 3 мкВ.
Длина ТП, мм:........................................................................1000; 1250; 1600
Масса ТП (в зависимости от монтажной длины), г:..................................58; 60; 65
Вероятность безотказной работы ТП за время пребывания при температуре 1100 °C в течение 500 ч - 0,9.
Знак утверждения типа
наносится на титульный лист паспорта ТП типографическим способом (в левом верхнем углу), а также при помощи наклейки на корпус футляра.
Комплектность
Комплект поставки ТП приведен в таблице 2:
Государственный
Для документов
”аблица 2
|
Обозначение документа |
Наименование |
Кол-во |
Примечание |
|
ЮНКЖ.405223.201-ХХ |
Преобразователь термоэлектрический эталонный ТППО |
1 шт. |
В соответствии с заказом |
|
ЮНКЖ.400520.006ПС |
Паспорт |
1 экз. |
На каждый ТП |
|
— |
Свидетельство о поверке, выданное аккредитованной поверочной лабораторией |
1 экз. |
На каждый ТП |
|
— |
Футляр |
1 шт. |
На каждый ТП |
|
— |
Запасные части (армирующая керамическая трубка) |
1 шт. |
На каждый ТП |
средств измерений Республики Беларусь
„ Всего листов 4
Поверка
осуществляется по ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические
платинородий-платиновые эталонные 1,2 и 3-го разрядов. Методика поверки».
Основные средства поверки приведены в таблице 3.
Таблица 3
|
Наименование |
Основные характеристики |
|
Ампула реперной точки затвердевания цинка |
419,527 °C (перепад температуры подлине ампулы реперной точки 0,2 °C; среднее квадратическое отклонение (далее - СКО) результата воспроизведения температуры затвердевания цинка: не более 2-10’3 °C) |
|
Ампула реперной точки затвердевания алюминия |
660,323 °C (перепад температуры подлине ампулы реперной точки 0,5 °C; СКО результата воспроизведения температуры затвердевания цинка: не более 5-10'3 °C) |
|
Ампула реперной точки затвердевания меди |
1084,62 °C (перепад температуры подлине ампулы реперной точки 1.0 °C; СКО результата воспроизведения температуры затвердевания цинка: не более 3-10‘2 °C) |
|
Горизонтальная трубчатая печь МТП-500 |
Диапазон от 300 до 1200 °C, нестабильность поддержания температуры не более ±0,1 °С/мин |
|
Преобразователь термоэлектрический эталонный ТППО |
Диапазон измеряемой температуры от 300 до 1100 °C, 1 разряд |
|
Измерители температуры многоканальные прецизионные МИТ 8.15 |
At - ± 0,02 °C - для термопар |
|
Мегаомметр Ф4102/1 |
Диапазон измерений от 0 до 2000 МОм, класс точности 1,5 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки.» и в ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».
Нормативные документы
ГОСТ Р 52314-2005 Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования.
ТУ 4211-006-10854341-09 Преобразователи термоэлектрические эталонные ТППО. Технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.611-2005 ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1. 2 и 3-го разрядов. Методика поверки
«окуиевто»
Государств®4-^" реестр средств реагЛтши to -РУ*
