Измерители-регуляторы "Сосна-002", "Сосна-003", "Сосна-004"

Назначение

Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004» (далее - ИР) предназначены для:

- преобразования сигналов термопреобразователей сопротивления, термоэлектрических преобразователей или измерительных преобразователей с унифицированными выходными сигналами тока, напряжения, частоты в значения контролируемого технологического параметра (температуры, давления, расхода, уровня и др.);

- реализации функций счета импульсов и таймера;

- формирования регулирующих сигналов;

- формирования аналогового выходного сигнала тока или напряжения, пропорционального величине контролируемого параметра;

- архивирования и передачи информации о контролируемом параметре на компьютер или автоматизированные системы управления ниже и вышестоящих уровней.

Область применения: в составе комплексных многоуровневых систем контроля и регулирования в химической, пищевой, машиностроительной и других отраслях промышленности.

Описание

Принцип действия ИР основан на преобразовании выходных сигналов первичных преобразователей (далее - ПП), измеряющих параметры технологического процесса, в цифровой код и формировании регулирующих сигналов.

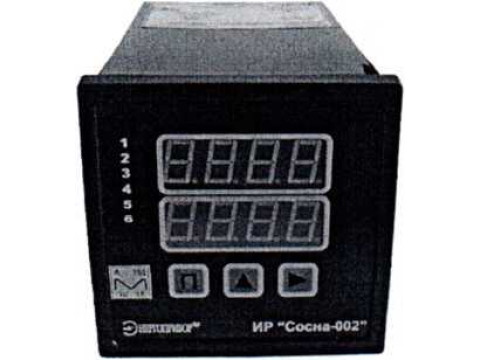

Внешний вид измерителей-регуляторов приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) и схемы пломбирования ИР приведены в приложении А.

Для документов

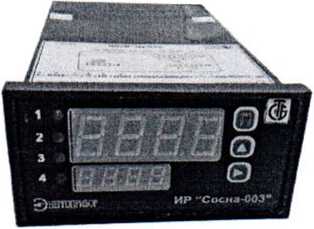

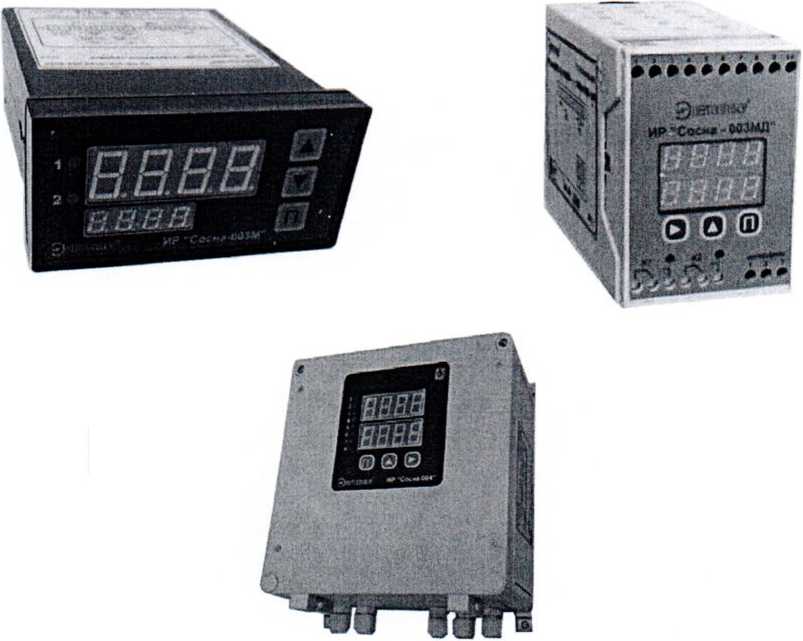

Рисунок 1 - Внешний вид измерителей регуляторов «Сосна-002», «Сосна-003», «Сосна-ООЗМ», «Сосна-ООЗМД», «Сосна-004»

\Д“ «чиигл»/

В зависимости от габаритных размеров и способа монтажа, количества входных каналов, регулирующих устройств (далее - РУ), аналоговых выходных устройств (далее - ЦАП) ИР изготавливаются пяти исполнений, приведенных в таблице 1.

ИР обеспечивают работу со следующими типами ПП:

- термопреобразователями сопротивления (далее - ТС) по ГОСТ 6651;

- термоэлектрическими преобразователями (далее - ТП) по СТБ ГОСТ Р 8.585, а также с унифицированными входными сигналами

- тока и напряжения по ГОСТ26.011;

- частоты по ГОСТ 26.010;

- дискретными по ГОСТ 26.013.

Модификации основных исполнений ИР могут реализовывать дополнительные функции:

- «А» - архивную память;

- «АВ» - аналоговый выход;

- «Ч» - частотный вход;

- «ЖКИ» - многострочный индикатор;

- «И» - счетчик импульсов;

- «П» - программный регулятор;

- «Т» - таймер;

- «У» - универсальный вход;

ИР поддерживают следующие законы регулирования:

- двухпозиционный (2П);

- трехпозиционный (ЗП);

- пропорциональный двукратно-дифференциальный (ПДД);

- пропорциональный интегрально-дифференциальный (ПИД).

ИР также обеспечивают:

- цифровое задание значений параметров регулирования с клавиатуры;

- включение/выключение канала регулирования;

- энергонезависимое хранение значений параметров регулирования;

- самотестирование и сигнализацию обрыва и короткого замыкания цепи ПП;

- индикацию состояния регулирующих устройств;

- обмен данными с ПЭВМ по интерфейсу «RS232», «RS485» или «RS232/485».

Таблица 1

измерений гс-сггувлики Беларусь \Дли документов/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики ИР приведены в таблицах 2-5.

Таблица 2

О)

вохнэклло?

Таблица 3

Таблица 4

Условия эксплуатации:

- температура окружающего воздуха от плюс 5 °C до плюс 40 °C;

- относительная влажность воздуха 95 % (при 30 °C).

Условия транспортирования:

- температура окружающего воздуха от минус 25 °C до плюс 55 °C;

- относительная влажность воздуха (95 ± 3) % при температуре 35 °C.

Потребляемая мощность, ВА, не более

Среднее время восстановления, ч, не более

Средний срок службы, лет, не менее

Продолжительность непрерывной работы, ч, не менее

Электрическое сопротивление изоляции между цепью питания и цепями входных и выходных сигналов, а также между каждой из указанных цепей и доступными для касания металлическими частями ИР должно быть, МОм, не менее:

- в нормальных условиях - 20;

- при температуре 40 °C - 5;

- при влажности 95 % - 1.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель ИР методом шелкографии и на паспорт - типографским способом.

Комплектность

Комплект поставки ИР приведен в таблице 6.

Таблица 6

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 37418148.003-2000 Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004». Технические условия.

МП.МН 865-2000          Измерители-регуляторы «Сосна-002», «Сосна-003»,

«Сосна-004». Методика поверки

ТУ РБ 37418148.003-2000

МП.МН 865-2000

Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004». Технические условия.

Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004». Методика поверки

Заключение

Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004» соответствуют требованиям ТУ РБ 37418148.003-2000, ГОСТ 12997-84, МП.МН 865-2000.

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
