Теплосчетчики "Струмень ТС-05"

Обозначение исполнений теплосчетчика

Количество и тип измерительного контура, указание места установки ППР

Струмень ТС-05 20*

Один измерительный контур - тупиковая горячеводная система (ГВС).

Струмень ТС-05 30

Один измерительный контур - закрытая система теплоснабжения, ППР в прямом потоке.

Струмень ТС-05 40

Один измерительный контур - закрытая система теплоснабжения, ППР в обратном потоке.

Струмень ТС-05 50*

Один измерительный контур - открытая система теплоснабжения, ППР в подающем и обратном потоках.

Струмень ТС-05 Х1*

Два измерительных контура:

1-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке;

2-й - измерение объема от дополнительного ППР.

Струмень ТС-05 XX*

Два измерительных контура:

1-й, 2-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке.

Струмень ТС-05-51*

Два измерительных контура:

1-й - открытая система теплоснабжения, ППР в подающем и обратном потоках;

2-й - измерение объема от дополнительного ППР.

Струмень ТС-05-5Х*

Два измерительных контура:

1-й - открытая система теплоснабжения, ППР в подающем и обратном потоках;

2-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке.

Струмень ТС-05-55*

Два измерительных контура:

1-й, 2-й - открытая система теплоснабжения, ППР в подающем и обратном потоках.

Струмень ТС-05-Х11*

Три измерительных контура:

1-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке;

2-й, 3-й - измерение объема от дополнительного ППР.

Струмень ТС-05-ХХ1*

Три измерительных контура:

1-й, 2-й - тупиковая ГВС или закрытая система теплоснабжения^1^[П)ч&-дающем (обратном) потоке;

3-й - измерение объема от дополнительного ППР.         // I®I  \ 1

Обозначение исполнений теплосчетчика

Количество и тип измерительного контура, указание места установки ППР

Струмень ТС-05-ХХХ*

Три измерительных контура:

1-й, 2-й, 3-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке.

Струмень ТС-05-511*

Три измерительных контура:

1-й - открытая система теплоснабжения;

2-й, 3-й - измерение объема от дополнительного ППР.

Струмень ТС-05-5Х1*

Три измерительных контура:

1-й - открытая система теплоснабжения;

2-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке;

3-й - измерение объема от дополнительного ППР.

Струмень ТС-05-5ХХ*

Три измерительных контура:

1-й - открытая система теплоснабжения;

2-й, 3-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке.

Струмень ТС-05-Х111 *

Четыре измерительных контура:

1-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке;

2-й, 3-й, 4-й - измерение объема от дополнительного ППР.

Струмень ТС-05-ХХ11 *

Четыре измерительных контура:

1-й, 2-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке;

3-й, 4-й - измерение объема от дополнительного ППР.

Струмень ТС-05-ХХХ1*

Четыре измерительных контура:

1-й, 2-й, 3-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке;

4-й - измерение объема от дополнительного ППР.

Струмень ТС-05-ХХХХ

Четыре измерительных контура:

1-й, 2-й, 3-й, 4-й - тупиковая ГВС или закрытая система теплоснабжения, ППР в подающем (обратном) потоке.

Примечания:

* исполнения теплосчетчика, в которых предусмотрена возможность программирования или измерения температуры холодной воды (тупиковая ГВС и открытая система теплоснабжения);

X - система теплоснабжения, может выбираться в зависимости от выбранного вида теплоснабжения (2, 3 или 4).

Количество ППР в контуре

Тип измерительного контура

1

Тупиковая ГВС

Закрытая система, ППР

в подающем потоке

•1

Закрытая система, ППР

в обратном потоке

2

Открытая система

Количество ППР в контуре

Тип измерительного контура

1

1

1

1

2

Контур отсутствует Измерение объема от дополнительного ППР Тупиковая ГВС Закрытая система, ППР в подающем потоке Закрытая система, ППР в обратном потоке Открытая система

□ □ □ □. □□□□

М                JL       М

А

3

4

J]

А И щ

1     1      1

А А А

3    3    3

4   4   4

У У  х"

____t t t

Условные обозначения ППР

А-Ду 15

D-fly32

G-fly65

К-Ду125

В-Ду20

Е- Ду40

Н- Ду80

L- Ду150

С-Ду25

Р-Ду50

J-Ду100

X- ППР отсутствует

Наименование параметра

Обозначение

Единица измерения

Тепловая энергия

Q

GJ (kWh)

Тепловая мощность

Р

kW

Накопленный объем теплоносителя

V

m3

Накопленная масса теплоносителя

М

t

Объемный расход теплоносителя

G

m3/h

Массовый расход теплоносителя

G

t/h

Температура теплоносителя

t

°C

Разность температур теплоносителя

At

К

Давление теплоносителя

Р

kPa

Время наработки

TW

h

Время работы с ошибками

TF

Наименование параметра

Обозначение

Единица измерения

Код ошибки или предупреждения

F

-

Индикация наличия ошибки в контуре ТС

I

-

Вес импульса ППР

dV

l/imp

Диаметр условного прохода ППР

du

-

Наименование параметра

Значение параметра

Класс теплосчетчика по СТБ ЕН 1434-1-2004

3

Класс исполнения теплосчетчика по условиям окружающей среды по СТБ ЕН 1434-1-2004

А

Количество каналов измерения тепловой энергии

от 1 до 4

Диапазон измерения температур теплоносителя, °C

от 5 до 150

Диапазон измерения разности температур теплоносителя

Д©, °C (К)

от 3 до 145

Пределы допускаемой относительной погрешности каждого измерительного канала ТС при измерении тепловой энергии Е, %

E=+(4+4-A0MHH/A0+O,O5qp/q), где Д0 и АОмкн. - значение разности температур и его наименьшее значение в подающем и обратном трубопроводах, °C;

q и qp - текущее значение расхода теплоносителя и его постоянное значение, м3/ч

Пределы допускаемой относительной погрешности ТВ, для каждого измерительного контура, при вычислении тепловой энергии Ес, %

Ес = ±(О,5+А0МИН./А0)

Пределы допускаемой относительной погрешности измерения разности температур теплоносителя комплекта ТСП, подобранным в пару Et, %

Et = ±(О,5+3-А0МИН./А0)

Пределы допускаемой относительной погрешности ППР при измерении объема теплоносителя Ef, %

Ef = ±(3+0,05^р/р)

Класс по способу защиты от поражения электрическим током по ГОСТ 12.2.091-2002

III

Степень защиты оболочки по ГОСТ 14254-96

-ТВ;

-ППР

IP 52

IP 54

Масса ТВ, кг, не более

1,0

Значение максимального давления теплоносителя, МПа, не менее

1,6

Максимальная температура теплоносителя для ППР, °C:

- СВГ-15И, JS90-0.6-NC, JS90-1-NC, JS90-1.5-NC, JS90-2.5-NC;

- СВ-32И, СВ-40И, JS130-3,5-NC, JS130-6-NC, JS130-10-

NC, MWN130-DN-NC

90

130

Цифровой интерфейс в зависимости от модификации

M-BUS, RS-232C или

RS-485    —

Оптический порт

по рекомендаии^Я^?р^ rocTPM3K6iiq^oo;WP \

Наименование параметра

Значение параметра

Скорость обмена по оптическому интерфейсу, бит/с

2400

Диапазон температуры окружающего воздуха в рабочих условиях, °C

от 5 до 55

Диапазон температуры окружающего воздуха при транспортировании, °C

от минус 20 до 55

Средний срок службы ТС, лет, не менее

12

Средняя наработка на отказ, ч, не менее

33 000

Тип

Счетчика

Ду-мм

-

Значения расходов теплоносителя, м /ч

Вес импульса, W, л/имп.

0,1qP(qt)

Qp

qs

СВГ-15И

15

0,03

0,15(0,12)

1,5

3,0

1

СВ-32И

32

0,24

0,6 (0,48)

6,0

12,0

10

СВ-40И

40

0,4

1,0(0,80)

10,0

20,0

10

JS90-0.6-NC*

15

0,012

0,06 (-)

0,6

1,2

1

JS90-1-NC*

15

0,02

0,10(0,08)

1,0

2,0

1

JS90-1,5-NC

15

0,03

0,15(0,12)

1,5

3,0

1

JS90-1.5-G1-NC*

20

0,03

0,15(0,12)

1,5

3,0

1

JS90-2,5-NC

20

0,05

0,25 (0,20)

2,5

5,0

1

JS130-3.5-NC

25

0,14

0,35 (0,35)

3,5

7,0

10

JS130-6-G174-NC*

25

0,24

0,60 (0,60)

6,0

12,0

10

JS130-6-NC

32

0,24

0,60 (0,60)

6,0

12,0

10

JS130-10-NC

40

0,4

1,0 (1,0)

10,0

20,0

10

MWN130-50-NC

50

1,2

1,5 (3,0)

15,0

30,0

100

MWN130-65-NC

65

2,0

2,5 (5,0)

25,0

50,0

100

MWN130-80-NC

80

1.6

4,0 (6,0)

40,0

80,0

100

MWN130-100-NC

100

2,4

6,0 (9,0)

60,0

120,0

100

MWN130-125-NC

125

4,0

10,0(15,0)

100,0

200.0

100

MWN130-150-NC

150

6,0

15,0(22,5)

150,0

300,0

100

Обозначение

Наименование

Количество, шт.

СИФП.70.00.000

ТУ РБ 14506370.005-95

ТУ BY 100832277.005-2007

ГР СИ РБ 03 07 0303 11

ГР СИ РБ 03 07 0302 11

ТУ РБ 300044107.008-2002

ТУ РБ 300044107.001-2006

Теплосчетчик Струмень ТС-05 в составе:

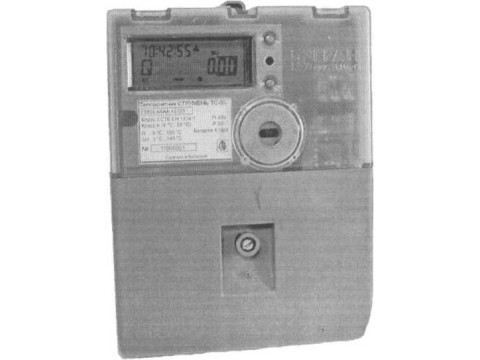

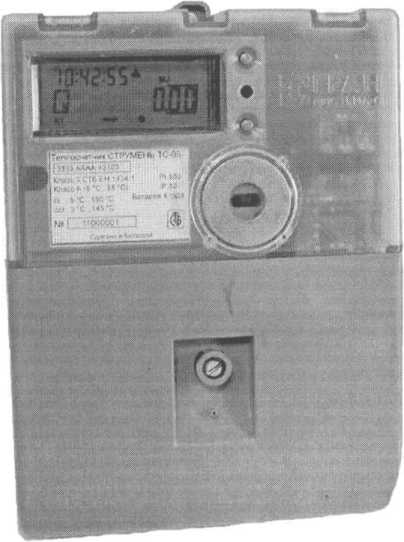

- тепловычислитель;

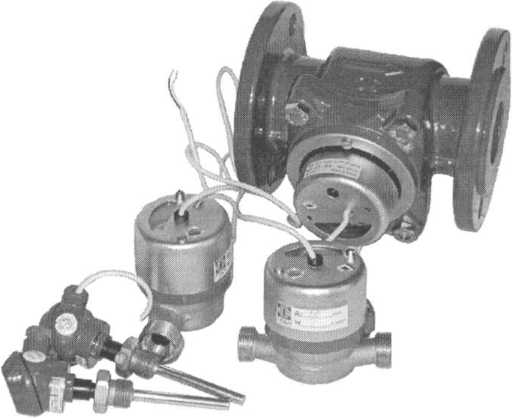

- первичные преобразователи расхода;

- термопреобразователи сопротивления типа КТСП-Н или ТСП-Н

1

СИФП.70.00.000 РЭ

Теплосчетчик Струмень ТС-05. Руководство по эксплуатации

1

СИФП.70.00.000И1

Теплосчетчик Струмень ТС-05. Руководство оператора по работе с последовательным каналом связи

*

МП. МН 500 -98

Теплосчетчик Струмень ТС-05. Методика поверки

1

СТРЭ.407372.108

Упаковка

1

* Тип и количество определяется исполнением ТС и договором на поставку
