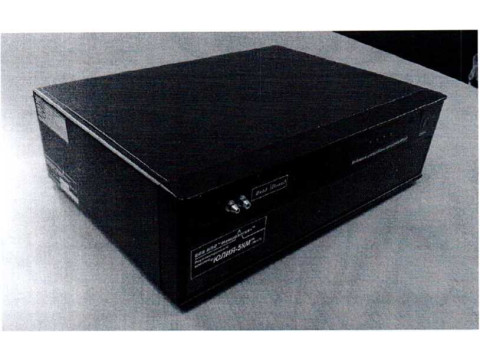

Комплексы ртутеметрические «Юлия-5КМ»
| Номер в ГРСИ РФ: | РБ 03 09 7923 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "НПО "Метрология", г. Казань |
|
Описание типа РБ 03 09 7923 21 [2021-06-11]
rb-03-09-7923-21_2021-06-11.pdf
|
Скачать |
Комплексы ртутеметрические «Юлия-5КМ» (далее комплексы) предназначены для обнаружения и измерений массовой концентрации общей ртути в жидких, газообразных и твердых пробах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7923 21 |
| Наименование | Комплексы ртутеметрические «Юлия-5КМ» |
| Год регистрации | 2021 |
| Номер сертификата | 14077 |
| Дата регистрации | 2021-05-05 |
| Срок действия | 2026-03-30 |
| Получатель сертификата | ООО "НПО "Метрология", г. Казань, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПО "Метрология"
Адрес: ул. Васильченко, д. 1, оф. 244-247
Контакты: +7 843 5 122 196 / +7 843 5 122 204
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес./12 мес. |
| Методика поверки | Установить интервал времени между государственными поверками 6 месяцев (модификация - газоанализатор), 12 месяцев (модификация - анализатор жидкости). Поверку проводить по 4215-035-77187300-2015 МП "Комплексы ртутеметрические "Юлия-5КМ". Методика поверки", утвержденной в 2015 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой ФБУ "ЦСМ Татарстан" (аттестат аккредитации - № RA.RU.311483, шифр поверительного клейма - АМ) (Комиссия №06-21). |
Поверители
Скачать
|
Описание типа РБ 03 09 7923 21 [2021-06-11]
rb-03-09-7923-21_2021-06-11.pdf
|
Скачать |
Описание типа
Назначение
Комплексы ртутеметрические «Юлия-5КМ» (далее комплексы) предназначены для обнаружения и измерений массовой концентрации общей ртути в жидких, газообразных и твердых пробах.
Описание
В основу принципа работы комплекса положен не пламенный атомно-абсорбционный метод «холодного пара», основанный на измерении поглощения излучения на длине волны 253.7 нм атомами ртути, выделяемыми из анализируемой пробы после восстановления ртути до атомарного состояния.
Конструктивно комплекс представляет собой настольный моноблок, включающий источник света (ртутную лампу), кювету, фотоприемник, «золотой» сорбент, регистрирующий и газодинамический блоки, стабилизированные источники питания с индикацией результатов измерений в единицах массовой концентрации общей ртути на персональный компьютер (ПК) через встроенный интерфейс RS 232 с программным обеспечение.
Анализируемая газообразная проба предварительной пробоподготовке не подвергается и напрямую направляется в кювету комплекса. Анализируемая проба в виде раствора подвергается предварительной пробоподготовке с целью восстановления всей имеющейся в ней ртути до атомного состояния. Далее пары ртути подаются потоком воздуха в кювету, где абсорбируются на «золотом» сорбенте, а затем путем импульсной подачи напряжения на нихромовую спираль концентратора испаряются в измерительную кювету, где они поглощают излучение ртутной лампы, в результате чего величина электрического тока в цепи фотоприемника изменяется пропорционально количеству атомов ртути в потоке воздуха, проходящем через кювету. Фотоприемник преобразует световую энергию в электрический сигнал, поступающий на регистрирующий блок. В регистрирующем блоке осуществляется преобразование и обработка сигнала с выходом информации на цифровое табло в единицах массовой концен трации общей ртути. Количественное определение массовой концентрации общей ртути осуществляется автоматически по градуировочному графику, занесенному в память контроллера.
Комплексы в зависимости от функционального назначения выпускаются в следующих исполнениях:
1. Комплекс ртутеметрический «Юлия-5КМ.1» предназначен для обнаружения наличия паров ртути на уровне гигиенических нормативов качества воздуха рабочей зоны
• складских помещений, используемых для хранения отработанных ртутьсодержащих ламп (люминесцентных, энергосберегающих) и других ртутьсодержащих отходов;
• транспортных средств, используемых для сбора, размещения и транспортирования отработанных ртутьсодержащих ламп и других ртутьсодержащих отходов;
• рабочих помещений предприятий, занимающихся утилизацией ртутьсодержащих отходов.
2. Комплекс ртутеметрический «Юлия-5КМ.2» предназначен для измерений массовой концентрации общей ртути на уровне гигиенических нормативов качества атмосферного воздуха и воздуха рабочей зоны; природного, попутного и сжиженного газов.
3. Комплекс ртутеметрический «Юлия-5КМ.З» предназначен для измерений массовой концентрации общей ртути на уровне гигиенических и экологических нормативов качества питьевой воды, природной и сточной вод; пищевой и парфюмерно-косметической продукции, биологических объектов, почв и т.д.

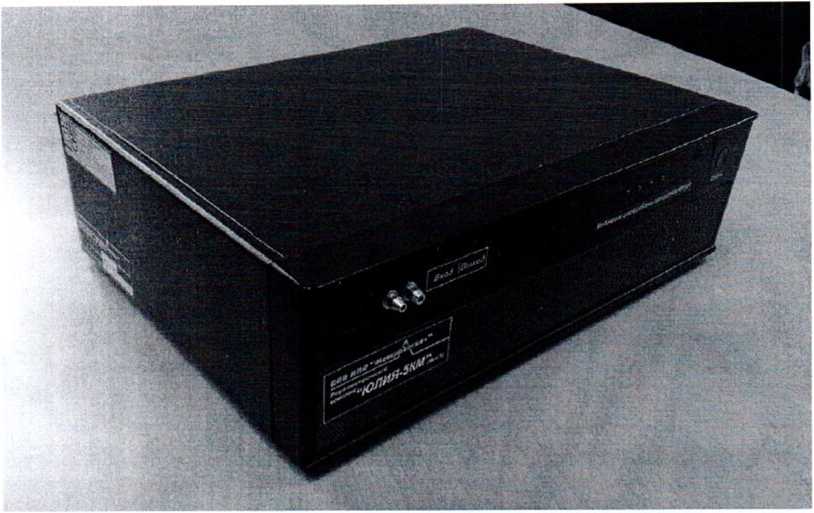

Рисунок 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблицах 1.2, 3.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
2 | |
|
Идентификационное наименование ПО |
GAUSS 8.0 |
|
Иомер версии (идентификационный номер) ПО |
3.53 |
|
Цифровой идентификатор ПО |
ebc3eae4b965d6be8faee81 c7af3def8 |
|
Другие идентификационные данные, если имеются |
- |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
IDM 2010 АРК with TSP.hex |
|
Номер версии (идентификационный номер) ПО |
10.5 |
|
Цифровой идентификатор ПО |
03F111FE |
|
Другие идентификационные данные, если имеются |
- |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
1DM 2014 АРК external ADC.hex |
|
Номер версии (идентификационный номер) ПО |
14.2 |
|
Цифровой идентификатор ПО |
6E47D89A |
|
Другие идентификационные данные, если имеются |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий (в соответствии с Р 50.2.077-2014).
Технические характеристики
Таблица 4
|
Наименование Характеристики |
Комплекс ртутеметрический «Юлия-5КМ» | ||
|
исполнения | |||
|
1 |
2 |
3 | |
|
Диапазон измерений массовой концентрации общей ртути, мкг/дм3 |
от 0,004 до 0,010 |
от 0,0001 до 0,0100 |
от 0,01 до 1,00 |
|
Пределы допускаемой относительной погрешности определения массовой концентрации общей ртути, % |
± 5 |
± 5 |
- в поддиапазоне от 0,01 до 0,10 мкг/дм3 ± 10 - в поддиапазоне от 0,10 до 1,00 мкг/дм3 ± 5 |
|
Объем пробы, дм3 |
20,0 |
1,0 |
2,0 |
|
Время одного измерения, мин, не более |
20 |
2 |
2 |
|
Номинальная потребляемая мощность, В А, не более |
40 | ||
|
Время непрерывной работы, ч, не более |
в течение 1 года с включением на 20 минут через каждые 2 часа |
8 |
8 |
|
Время установления рабочего режима, мин, не менее |
30 | ||
|
Номинальное напряжение питания комплекса |
220 В с допускаемыми отклонениями напряжения от номинального значения от минус 33 до плюс 22 В | ||
|
Номинальная частота питающей сети |
50 ± 1 Гц | ||
|
Отклонение результата измерений массовой концентрации общей ртути при крайних значениях напряжения питающей сети от результата измерений при номинальном напряжении, %, не более |
10 | ||
|
Масса комплекса, кг, не более |
5,6 | ||
|
Габаритные размеры комплекса, мм, не более |
370x290x100 | ||
|
Температура окружающего воздуха, °C |
от 10 до 35 | ||
|
Относительная влажность воздуха при температуре 25 °C. %, не более |
80 | ||
|
Атмосферное давление, кПа |
от 84 до 107 | ||
Знак утверждения типа
наносят на заднюю панель комплекса и титульный лист руководства по эксплуатации.
Комплектность
Таблица 5
|
№ п/п |
Обозначение изделия |
Наименование изделия |
Кол-во, шт. |
|
1 |
«Юлия-5 КМ» |
Ртутеметрический комплекс |
1 |
|
2 |
Кабель для подключения комплекса к ПК |
1 | |
|
3 |
Программа GAUSS 8.0 (на диске) |
1 | |
|
4 |
Видеокурс по обучению работе на комплексе «Юлия-5КМ» (на диске) |
1 | |
|
5 |
4215-007-77187300-2015 С |
Сорбент «Чистый воздух» |
2 |
|
6 |
ШПП-02-10 |
Штатив для пробирок |
1 |
|
7 |
Барботер |
4 | |
|
8 |
ТУ 6-05-1533-85 |
Трубка поливинилхлоридная (внутренний диаметр - 4 мм) 50 см |
4 |
|
9 |
Олива с силикагелем |
2 | |
|
10 |
ГСО 8004-93/8006-93 |
СО состава водных растворов ионов ртути (комплект № 9К) |
5 |
|
11 |
Хлорид олова, кг |
0,1 | |
|
Эксплуатационная документация | |||
|
12 |
4215-033-77187300-2015 ПС |
Паспорт |
1 |
|
13 |
4215-034-77187300-2015 РЭ |
Руководство по эксплуатации |
1 |
|
14 |
4215-035-77187300-2015 МП |
Методика поверки |
1 |
|
15 |
Описание программы GAUSS 8.0 |
1 | |
|
16 |
4215-006-77187300-2015 ПС |
Паспорт на сорбент «Чистый воздух» |
1 |
|
17 |
4215-007-77187300-2015 С |
Руководство по эксплуатации сорбента «Чистый воздух» |
1 |
Поверка
осуществляется по документу 4215-035-77187300-2015 МП «Инструкция. ГСИ. Комплекс рту
теметрический «Юлия-5КМ», утвержденному ФБУ «ЦСМ Татарстан» 25 декабря 2015 г.
Основные средства поверки:
- стандартный образец состава водного раствора ионов ртути ГСО 8004-93/9006-93;
- калий двухромовокислый, ч.д.а по ГОСТ 4220-75;
- кислота азотная концентрированная, ч.д.а. по ГОСТ 4461-77;
- пипетки по ГОСТ 29228-91;
- колбы наливные по ГОСТ 1770-74;
- цилиндр по ГОСТ 1770-74;
- весы лабораторные по ГОСТ Р 53228-2008;
- гири класса F2 по ГОСТ O1ML RI 11-1-2009;
- термометр ртутный стеклянный лабораторный ТЛ-4, 4Б-2 по ГОСТ 8.317-78, с диапазоном измерения от 0 до 55 С.
При первичной поверке знак поверки наносится в паспорте на комплекс, при периодической поверке знак поверки наносят на свидетельство о поверке.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Технические условия 4215-001 -77187300-2010 ТУ
