Измерители защитного слоя бетона Поиск
| Номер в ГРСИ РФ: | РБ 03 20 7929 21 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Производитель / заявитель: | ООО НПП «Интерприбор», г. Челябинск |
|
Описание типа РБ 03 20 7929 21 [2021-10-18]
rb-03-20-7929-21_2021-10-18.pdf
|
Скачать |
Измерители защитного слоя бетона Поиск (далее - приборы), предназначены для измерения толщины защитного слоя бетона и определения расположения стальной арматуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 7929 21 |
| Наименование | Измерители защитного слоя бетона Поиск |
| Год регистрации | 2021 |
| Номер сертификата | 14083 |
| Дата регистрации | 2021-05-05 |
| Срок действия | 2024-12-27 |
| Получатель сертификата | ООО НПП "Интерприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "Интерприбор"
Адрес: ул. Витебская, 4, 11 подъезд, 454126, г. Челябинск
Контакты: тел./факс (351) 729-88-85, 211-54-30 (31) // E-mail: info@interpribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия специального стенда и контрольной арматуры диаметром 50 мм.(Комиссия №06-21). |
| Методика поверки | Поверку проводить по методике поверки, изложенной в р. 6 руководств по эксплуатации НКИП 408311.100 РЭ, НКИП 408312.100 РЭ, утвержденной в 2009 г. |
| Признание поверки | Первичная при выпуске из производства и периодической, проводимой Челябинским ЦСМ (аттестат аккредитации - № RA. RU.311503, шифр поверительного клейма - ГА)(Комиссия №06-21). |
Поверители
Скачать
|
Описание типа РБ 03 20 7929 21 [2021-10-18]
rb-03-20-7929-21_2021-10-18.pdf
|
Скачать |
Описание типа
Назначение
Измерители защитного слоя бетона Поиск (далее - приборы), предназначены для измерения толщины защитного слоя бетона и определения расположения стальной арматуры.
Описание
Принцип работы приборов заключается в регистрации изменения электромагнитного поля преобразователя при взаимодействии с элементами арматуры. Сигнал воспринимается электронным блоком и преобразуется в значение толщины защитного слоя бетона.
Приборы выпускаются в двух модификациях - Поиск-2.5 и Поиск-2.6, имеющих базовый набор сервисных функций: измерение толщины защитного слоя при известном диаметре, выбор диаметра арматуры, хранение и просмотр результатов измерений и отличающихся размерами индуктивного преобразователя и способом определения неизвестного диаметра арматуры.
Прибор обеспечивает:
- измерение толщины защитного слоя бетона;
- определение расположения стальной арматуры;
- фиксацию результатов измерения в энергонезависимой памяти;
- определение неизвестного диаметра арматуры;
- передачу измерений на ПК.
Модификация ПОИСК-2.5 выпускается в двух исполнениях:
- исполнение 1-ПОИСК-2.51 имеет:
а) базовый набор функций с хранением и просмотром результатов измерения по дате и времени измерения;
б) дополнительную функцию - определение неизвестного диаметра арматуры с использованием диэлектрической прокладки;
в) вывод данных и результатов измерений на персональный компьютер (ПК) через USB кабель.
- исполнение 2 - ПОИСК - 2.52 имеет:
а) базовый набор функций с хранением и просмотром результатов измерения без указания даты и времени измерения;
Оба исполнения выполнены в виде малогабаритного электронного блока с чернобелым дисплеем и 12-клавишной клавиатурой, питание осуществляется от встроенного источника питания.
Модификация ПОИСК - 2.6 имеет:
а) базовый набор сервисных функций с хранением и просмотром результатов измерения по дате и времени измерения;
б) дополнительную функцию - определение неизвестного диаметра арматуры без использования диэлектрической прокладки;
в) вывод данных и результатов измерений на персональный компьютер (ПК) через USB кабель.
Прибор выполнен в виде малогабаритного электронного блока с цветным дисплеем и 12-клавишной клавиатурой, питание осуществляется от встроенного источника питания.
Место пломбирования и клеймения приборов от несанкционированного доступа для модификации Поиск-2,5 расположено в батарейном отсеке электронного блока на винте крепления корпуса, для модификации Поиск-2.6 на винте крепления задней панели электронного блока.
Место пломбирования одновременно является местом нанесения оттиска клейма при поверке.
Фотографии общего вида приборов и места пломбирования представлены на рисунках 1-4.

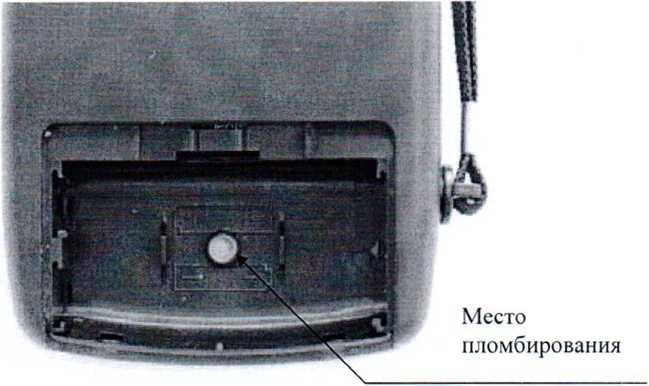

Рисунок 1 - Место пломбирования и клеймения приборов модификации Поиск-2.5 (двух исполнений)

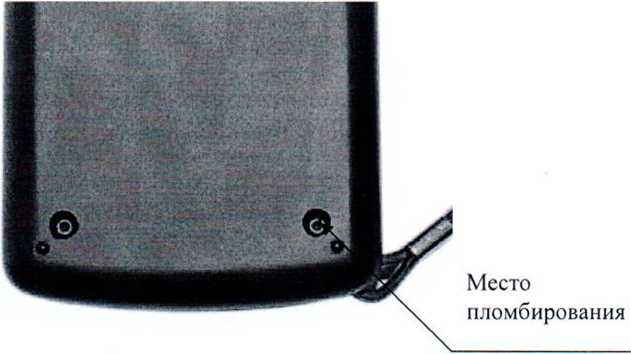

Рисунок 2 - Место пломбирования и клеймения прибора модификации Поиск-2.6

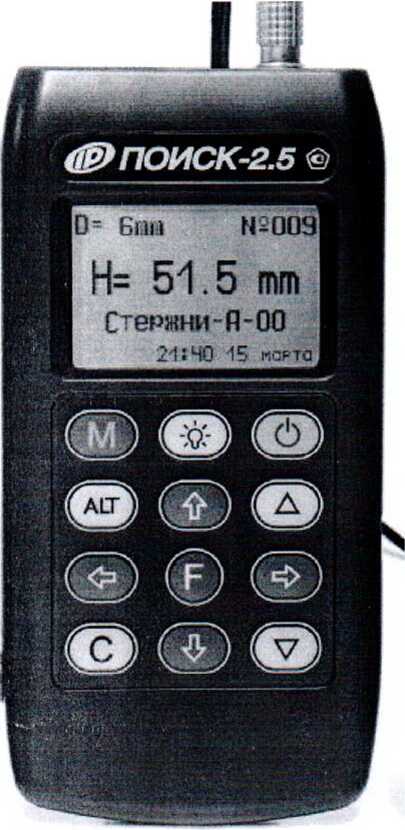

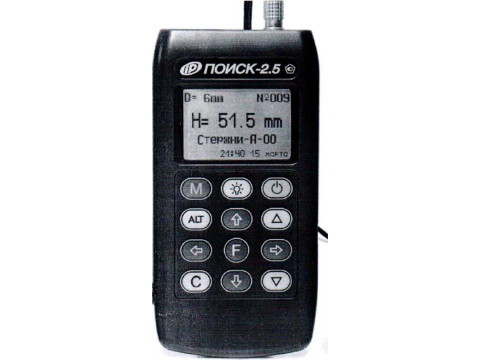

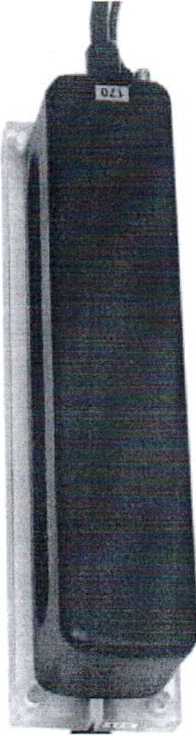

Рисунок 3 - Общий вид прибора модификации Поиск-2.5

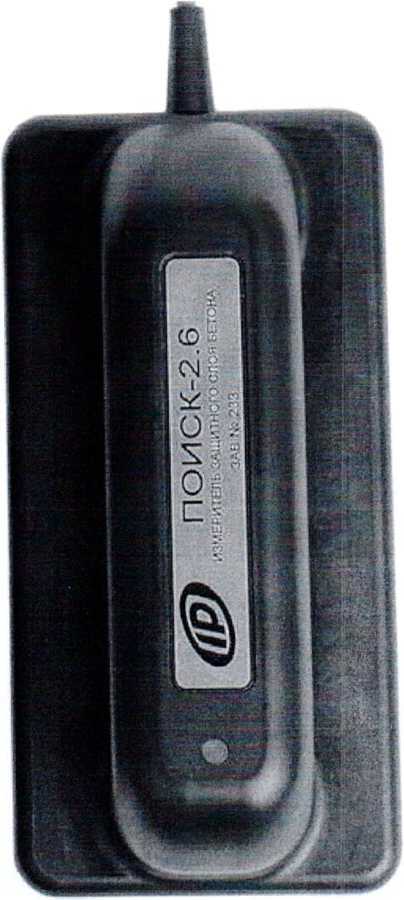

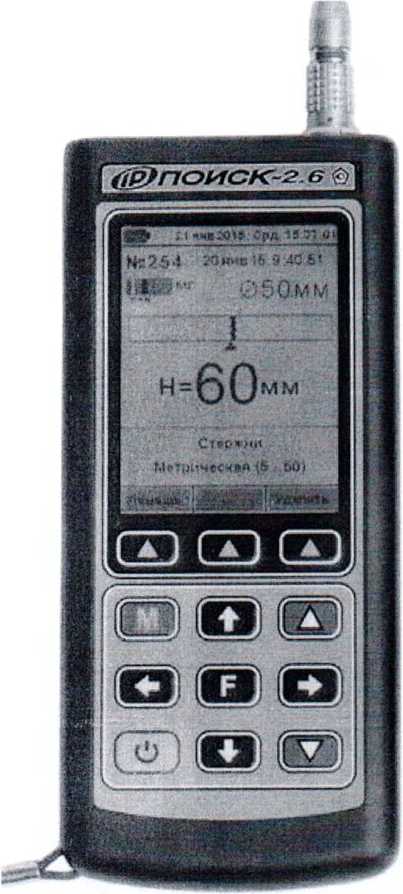

Рисунок 4 - Общий вид прибора модификации Поиск-2.6
Программное обеспечение
Программное обеспечение реализовано на микросхеме Flash-микроконтроллера с защитой от считывания и перезаписи: тип микроконтроллера AT91SAM7S256 фирмы "Atmel" (США) или аналог.
Управляющая программа микроконтроллера реализует алгоритм:
- регистрация изменения электромагнитного поля датчика и преобразование его в значение толщины защитного слоя бетона;
- поиск арматурных стержней методом сканирования и определение неизвестного диаметра арматуры.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НКИП.408311.100 ПО |
|
Номер версии (идентификационный номер) ПО |
25.12.2014 |
|
Цифровой идентификатор ПО |
5Е27 |
Технические характеристики
Диапазоны измерений толщины защитного слоя бетона, мм для
|
- диаметров арматуры 3...12 мм......................................... - для диаметров арматуры 14...30 мм.................................. - для диаметров арматуры 32...50 мм.................................. Межарматурное расстояние, мм, не менее: - для диаметров арматуры 3...10 мм................................ - для диаметров арматуры 12...50 мм............................... Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона, мм - для толщины защитного слоя от 5 до 130 мм ........................ - для толщины защитного слоя от 2 до 5 мм и св. 130 до 170 мм .. Пределы допускаемой дополнительной погрешности измерения толщины защитного слоя бетона при отклонении температуры окружающей среды от нормальной области на каждые 10 °C в пределах рабочего диапазона температур, % ....................................... Рабочие условия эксплуатации: - рабочий диапазон температур окружающего воздуха, °C............. - относительная влажность воздуха при плюс 25 °C, %................. - атмосферное давление, кПа................................................. Потребляемая мощность, Вт, не более....................................... Продолжительность непрерывной работы, ч, не менее.................. Масса прибора, кг, не более .................................................. Габаритные размеры (длинахширинахвысота), не менее, мм: - блока электронного (для всех модификаций и исполнений) ....... - преобразователя индуктивного............................................ Средняя наработка на отказ, ч, не менее................................... Полный средний срок службы, лет, не менее ............................ |
......................от 2 до 100 ....................от 3 до 120 ...................от 10 до 170 ...............................100 .............................. 200 ............. ± (0,03Н +0.5) где Н - измеренное значение толщины защитного слоя, мм ...............не нормируется .......................... ± 1,0 .. от минус 10 до плюс 40 ...........................до 80 ..............от 84,0 до 106,7 ...............................1,5 ................................25 .............................0.95 ................... 145x60x20 .................... 150x30x30 ............................ 6000 ................................ К) |
Знак утверждения типа
наносится наклейкой на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408311.100 РЭ, НКИП.408312.100 РЭ.
Комплектность
|
Наименование и условное обозначение |
Количество, шт. | ||
|
Поиск-2.5 |
Поиск-2.6 | ||
|
Поиск-2.51 |
Поиск-2.52 | ||
|
Электронный блок |
1 шт. |
1 шт. |
1 шт. |
|
Преобразователь индуктивный |
1 шт. |
1 шт. |
1 шт. |
|
Прокладка диэлектрическая |
1 шт. |
1 шт. |
- |
|
Зарядное устройство |
1 шт. |
1 шт. |
1 шт. |
|
Кабель USB |
1 шт. |
1 шт. |
1 шт. |
|
Программное обеспечение с ПК |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации НКИП.408311.100 РЭ |
1 шт. |
1 шт. | |
|
НКИП.408312.100 РЭ |
- |
- |
1 шт. |
|
Футляр |
1 шт. |
1 шт. |
1 шт. |
|
Сумка транспортная |
1 шт. |
1 шт. |
1 шт. |
Поверка
осуществляется по методике поверки, изложенной в разделе 6 руководств по эксплуатации НКИП.408311.100 РЭ, НКИП.408312.100 РЭ, утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» 29 декабря 2009 года.
Основное средство поверки: штангенциркуль ШЦ-П-250-0,05 ГОСТ 166-89. погрешность измерения ± 0.05 мм.
Сведения о методах измерений
Описание методики измерений содержится в руководствах по эксплуатации НКИ11.408311.100 РЭ. НКИП.408312.100 РЭ.
Нормативные документы
ТУ 4276-003-7453096769-03 «Измеритель защитного слоя бетона «Поиск». Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
