Измерители влажности ВИМС-2 (модификации ВИМС-2.11, ВИМС-2.12, ВИМС-2.21)

Назначение

Измерители влажности ВИМС-2 (модификации ВИМС-2.11, ВИМС-2.12. ВИМС-2.21) (далее - влагомеры), предназначены для измерений массового отношения влаги (влажности) твердых и сыпучих строительных материалов.

Измерители влажности ВИМС-2 модификации ВИМС-2.11 предназначены для измерений влажности древесины (пиломатериалов, деталей и изделий из химически необработанной древесины).

Измерители влажности ВИМС-2 модификации ВИМС-2.12,   ВИМС-2.21

предназначены для измерений влажности твердых и сыпучих строительных материалов (легких, ячеистых и тяжелых бетонов, кирпича силикатного и керамического, песка строительного, отсева каменной пыли), древесины (пиломатериалов, деталей и изделий из химически необработанной древесины).

Влагомеры могут быть использованы для измерений влажности широкой номенклатуры твердых и сыпучих строительных материалов при их дополнительной градуировке, разработке и аттестации методики выполнения измерений (МВИ).

Описание

Принцип действия влагомеров основан на диэлектрическом методе измерения влажности, а именно - на корреляционной зависимости диэлектрической проницаемости материала от содержания в нём влаги при положительных температурах.

При взаимодействии с измеряемым материалом емкостной преобразователь вырабатывает сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на дисплей влагомеров.

Конструктивно влагомеры состоят из измерительного блока, имеющего на лицевой панели 12-ти клавишную клавиатуру и графический дисплей, в верхней торцевой части корпуса установлен разъем для подключения преобразователя (датчика), слева от него установлен разъем USB для связи с компьютером.

В зависимости от используемых емкостных преобразователей и назначения влагомеры выпускаются в трёх различных модификациях:

Модификация «ВИМС-2.11» комплектуется встроенным в измерительный блок емкостным преобразователем;

Модификация «ВИМС-2.12» комплектуется встроенным в измерительный блок ёмкостным преобразователем, а также зондовым емкостным преобразователем;

Модификация «ВИМС-2.21» комплектуется объёмно-планарным и зондовым емкостными преобразователями.

Место пломбирования и клеймения приборов от несанкционированного доступа для модификаций ВИМС-2.11, ВИМС-2.12 расположено в батарейном отсеке электронного блока на винте крепления корпуса, для модификации ВИМС-2.21 на винте крепления задней панели электронного блока.

Место пломбирования одновременно является местом нанесения оттиска клейма при поверке.

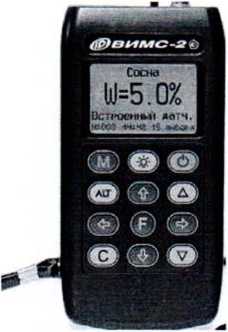

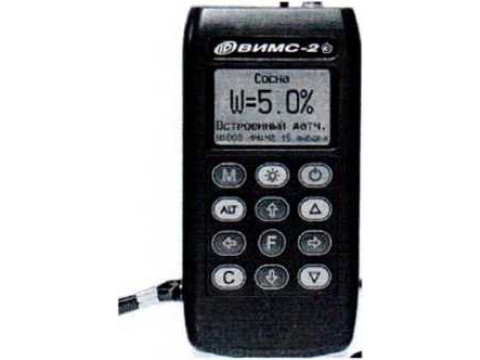

Фотографии общего вида приборов и места пломбирования представлены на рисунках 1-5.

Рисунок 1 - Место пломбирования и клеймения влагомеров модификаций ВИМС-2.11, ВИМС-2.12

Рисунок 2 - Место пломбирования и клеймения влагомеров модификации ВИМС-2.21

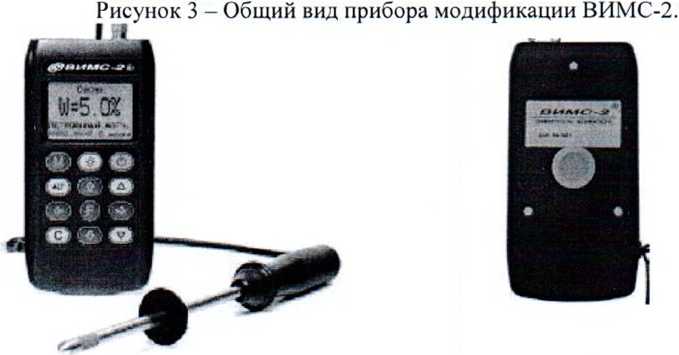

Рисунок 4 - Общий вид прибора модификации ВИМС-2.12

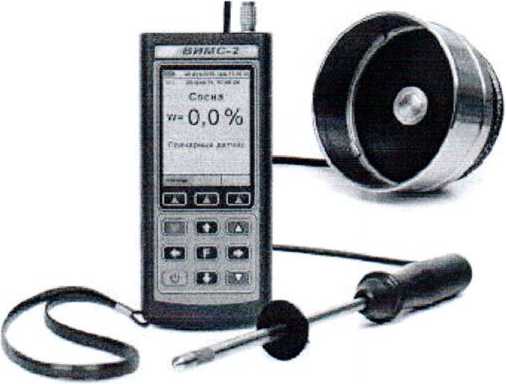

Рисунок 5 - Общий вид прибора модификации ВИМС-2.21

Программное обеспечение

Программное обеспечение реализовано на микросхеме Flash-микроконтроллера с защитой от считывания и перезаписи: тип микроконтроллера AT91SAM7S256 фирмы "Atmel" (США) или аналог.

Управляющая программа микроконтроллера реализует алгоритм:

- измерение частоты сигнала датчика с последующим пересчетом в значение влажности материала.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

от 0 до 100

от 4 до 30

от 0,5 до 6,0

от 1 до 15

от 1 до 20

от 1 до 20

от 1 до 25

Таблица 1 - Идентификационные данные ПО

Технические характеристики

3 Пределы допускаемой абсолютной погрешности, % Встроенный ёмкостный преобразователь

- для древесины

в диапазоне влажности от 4 до 12 %

в диапазоне влажности от 12 до 30 %

-для твердых строительных материалов: бетон тяжелый

в диапазоне влажности от 0,5 до 6,0 %

бетон ячеистый, легкий, кирпич силикатный и керамический

в диапазоне влажности от 1 до 10 %

в диапазоне влажности от 10 до 20 %

Зондовый ёмкостный преобразователь

-для твердых строительных материалов: бетон тяжелый

в диапазоне влажности от 0,5 до 6,0 %

бетон ячеистый, легкий, кирпич силикатный и керамический

в диапазоне влажности от 1 до 10 %

в диапазоне влажности от 10 до 20 %

- для сыпучих материалов

в диапазоне влажности от I до 12 %

в диапазоне влажности от 12 до 25 %

Объемно-планарный ёмкостный преобразователь -для древесины

в диапазоне влажности от 4 до 12 %

в диапазоне влажности от 12 до 30 %

- для бетона тяжелого

в диапазоне влажности от 0,5 до 6,0 %

- для бетона ячеистого, легкого, кирпича силикатного и керамического

в диапазоне влажности от 1 до 10 %

в диапазоне влажности от 10 до 20 %

-для сыпучих материалов

в диапазоне влажности от 1 до 12 %

в диапазоне влажности от 12 до 25 %

4 Время единичного измерения, с, не более

5 Потребляемый ток, мА, не более

6 Напряжение питания, В                                                   3 j + 0,5

7 Габаритные размеры, мм, не более:

- измерительного блока                                                        15 ] х77хЗ 1

- измерительного блока со встроенным емкостным преобразователем          151 х77хЗ 1

- объемно-планарного емкостного преобразователя                           0।05x65

- зондового емкостного преобразователя                                    025x265

8 Масса, кг, не более

- измерительного блока

- измерительного блока со встроенным емкостным преобразователем

- объемно-планарного емкостного преобразователя

- зондового емкостного преобразователя

9 Средняя наработка на отказ, ч, не менее                                         20000

10 Средний срок службы, лет, не менее                                               10

Условия эксплуатации:

температура окружающего воздуха, °C                                       от 5 до 40

относительная влажность воздуха, %                                       от 30 до 90

Знак утверждения типа

наносится на лицевую панель влагомера и печатается в верхней правой части титульного листа руководства по эксплуатации.

Комплектность

* Поставляется по заказу

Поверка осуществляется по документу МП 101-243-2009 «ГСП. Измерители влажности (влагомеры) строительных материалов. Методика поверки», утверждённому ФГУП «УНИИМ» в декабре 2009 г (с изм. № 1).

Эталоны, используемые при поверке:

Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах по ГОСТ Р 8.681;

Стандартные образцы влажности пиломатериалов (ГСО 8837-2006), интервал допускаемых аттестованных значений от 6,0 % до 18,0 %, абсолютная погрешность аттестованного значения: ±0,8 % в интервале от 6 % до 12 %, ±1,0% в интервале от 12 % до 18 %.

Сведения о методах измерений

Описание методики измерений содержится в руководствах по эксплуатации НКИП.408511.100 РЭ, НКИП.408512.100 РЭ, НКИП.408513.100 РЭ.

Нормативные документы

1 ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах;

2 ТУ 4215-005-7453096769-04 «Измерители влажности ВИМС-2. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
