Регистраторы многоканальные технологические РМТ 49
| Номер в ГРСИ РФ: | РБ 03 10 6515 21 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Регистраторы многоканальные технологические РМТ 49 (далее по тексту - РМТ 49) предназначены для измерения, регистрации и контроля температуры и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6515 21 |
| Наименование | Регистраторы многоканальные технологические РМТ 49 |
| Год регистрации | 2021 |
| Номер сертификата | 14091 |
| Дата регистрации | 2021-05-05 |
| Срок действия | 2025-03-27 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по НКГЖ.411124.001-06РЭ (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР" (аттестат аккредитации - №RA.RU.311317, шифр поверительного клейма - ВСП)(НТК №02-18). |
Поверители
Скачать
|
Описание типа РБ 03 10 6515 21 [2018-04-27]
rb-03-10-6515-21_2018-04-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6515 21 [2021-06-09]
rb-03-10-6515-21_2021-06-09.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы многоканальные технологические РМТ 49 (далее по тексту - РМТ 49) предназначены для измерения, регистрации и контроля температуры и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.
Описание
Принцип действия РМТ 49 основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На цветном мониторе РМТ 49 и на экране монитора компьютера отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ 49. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
РМТ 49 является микропроцессорным, аналого-цифровым показывающим и регистрирующим измерительным прибором, который конфигурируется по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клавиатуры, по последовательному интерфейсу R.S-485 или с USB Flash card (далее - USB-карта) с сохранением параметров конфигурации при отключении РМТ 49 от сети питания.
РМТ 49 может иметь один или три канала измерения и записи различных физических величин. Одноканальный РМТ 49 оснащен одним аналоговым входом (АЦП) измерения и записи различных физических величин, одним каналом токового выхода (ПВИ) и четырьмя реле сигнализации. Трехканальный РМТ 49 оснащен соответственно тремя аналоговыми входами (АЦП), тремя каналами токовых выходов (ПВИ) и двенадцатью реле сигнализации. Все каналы ввода-вывода имеют гальваническую развязку относительно корпуса и между собой.
Измерительные каналы РМТ 49 предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0...5, 0...20 или 4...20 мА, с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока 0...100 мВ, 0...75 мВ и 0...10 В (реализуется только при наличии внешних делителей) и сопротивления постоянного тока до 320 Ом.
РМТ 49 имеет исполнения: общепромышленное (РМТ 49), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (РМТ 49А), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (РМТ 49Ех).

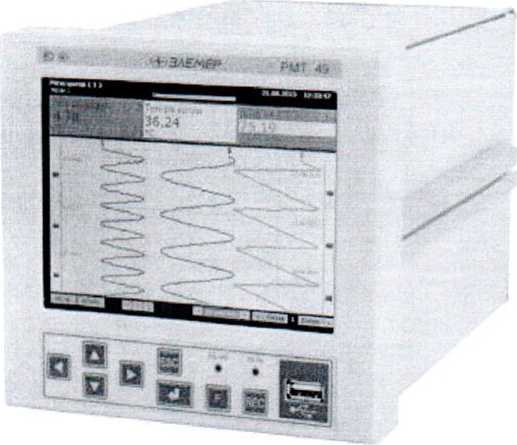

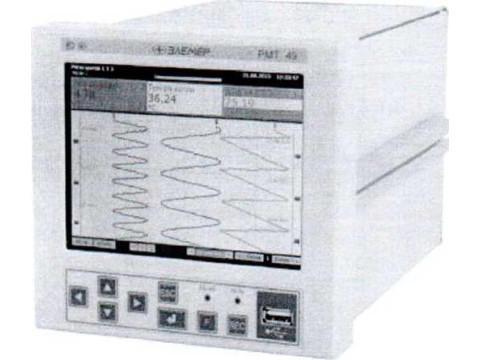

Фотография общего вида регистратора многоканального технологического РМТ 49 представлена на рисунке 1.
Рис. 1
Программное обеспечение
В РМТ 49 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в РМТ 49 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия РМТ 49 с компьютером, не оказывает влияния на метрологические характеристики РМТ 49. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ 49. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ 49 и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
ПО «PMT config» |
|
Идентификационное наименование ПО |
Ver.2.1.0012 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0012 |
|
Цифровой идентификатор программного обеспечения |
47541048 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-32 |
Технические характеристики
Основные метрологические характеристики с учетом конфигураций РМТ 49 соответствуют указанным в таблице 2.
Таблица 2 - Основные метрологические характеристики РМТ 49 ______
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у %, для индекса заказа |
Тип первичного преобразователя |
В соответствии с ГОСТ | |
|
А |
В | ||||
|
Температура |
-50...+200 °C |
±(0,15+ (*)) |
±(0,25 +(*’) |
50М, 53М, 50П, 46П |
6651-2009 |
|
±(0,1 +(*>) |
±(0,2 + (*)) |
100М, 100П, Pt 100 | |||
|
-100...+600 °C -200...+600 °C (***) |
4-(0 |_р( *))(**) |
±(0,2+<*))(**) |
50П, 100П, Pt 100 | ||
|
-50...+1100 °C |
±(0,25 + (*>) |
±(0,5 +(*’) |
ТЖК(З) |
Р 8.585-2001 | |
|
-50...+600 °C |
TXK(L) | ||||
|
-50...+1300 °C |
ТХА(К) | ||||
|
0...+1700 °C |
Tnn(R) | ||||
|
0...+1700 °C |
ТПП(5) | ||||
|
+300...+1800°С |
ТПР(В) | ||||
|
0...+2500 °C |
TBP(A-l) | ||||
|
-50...+400 °C |
ТМКн(Т) | ||||
|
-40. ..+ 1300 °C |
THH(N) | ||||
|
Ток |
0...5 мА 4...20 мА 0...20 мА |
±(0,1 +(*)) |
±(0,2 + (*)) |
с унифицированным выходным сигналом |
26.011-80 |
|
Напряжение |
0...75 мВ 0... 100 мВ 0...10В | ||||
|
Сопротивление |
0...320 Ом | ||||
Примечания:
**' Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений.
'**’ За исключением поддиапазона (-50...200) °C.
***** По отдельному заказу.
Пределы допускаемой дополнительной погрешности РМТ 49 для конфигурации с ТП,
вызванной изменением температуры их свободных концов. °C:
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °C от нормальной плюс 20±5 °C, %:
Потребляемая мощность, ВА, не более:
Пределы допускаемой основной погрешности срабатывания сигнализации, %:
Пределы допускаемой основной погрешности ПВИ: ±(к| уо|+О,2) %,
где: у о - предел основной приведенной погрешности из таблицы 2;
к - коэффициент, равный отношению диапазона измерений к диапазону преобразования ПВИ, при сопротивлении нагрузки RH = 2 кОм для выхода 0+5 мА и R„ = 0.4 кОм для выходов 0+20 мА, 4+20 мА.
|
Питание РМТ 49 осуществляется: | |
|
- от сети переменного тока с частотой, Гц: |
50±1 |
|
и напряжением, В: |
от 160 до 249 |
|
- при номинальном напряжении, В: |
220; |
|
- от резервного источника питания, В: Габаритные размеры, мм, не более: |
220 |
|
- передняя панель |
152x144: |
|
- монтажная глубина |
250; |
|
- вырез в щите |
138x138 |
|
Масса, кг, не более Средняя наработка на отказ |
3.5 |
|
(в зависимости от исполнения приборов), ч. не менее: |
30000 (60000) |
|
Средний срок службы (в зависимости от исполнения приборов), лет, не менее: |
Ю(15) |
|
Рабочие условия эксплуатации: - диапазон рабочих температур окружающего воздуха (в зависимости от исполнения приборов),°C: |
от 0 до плюс 50. |
|
от минус 10 до плюс 50: | |
|
- атмосферное давление, кПа |
84...106,7; |
|
- относительная влажность при температуре 30 °C и ниже, %, не более 95 | |
|
Маркировка взрывозащиты [Exia]IIC. | |
Знак утверждения тина
Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.001-06РЭ и паспорта НКГЖ.411124.001-06ПС, НКГЖ.411124.001-06.10ПС - типографским способом.
Комплектность
Комплектность РМТ 49 приведена в таблице 3. Таблица 3 - Комплектность
|
№ п.п |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Регистратор многоканальный технологический РМТ 49 |
НКГЖ.411124.001-06 |
1 шт. |
Исполнение - в соответствии с заказом |
|
2 |
Комплект монтажных частей |
НКГЖ.411911.052 |
1 компл. | |
|
3 |
Комплект инструмента и принадлежностей |
НКГЖ.411914.056 |
1 компл. | |
|
4 |
Комплект программного обеспечения |
НКГЖ.411919.003 |
1 компл. | |
|
5 |
Руководство по эксплуатации |
НКГЖ.411124.001-06РЭ |
1 экз. | |
|
6 |
Паспорт РМТ 49 РМТ 49А |
НКГЖ.411124.001-06ПС НКГЖ.411124.001- 06.10ПС |
1 экз. 1 экз. |
Поверка
осуществляется в соответствии с разделом «Методика поверки» Руководства по эксплуатации НКГЖ.41 1124.001-06РЭ «Регистратор многоканальный технологический РМТ 49», утвержденным ФГУП «ВИИИМС» 18.12.2014 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»: диапазон воспроизведения сигналов ТС: минус 200...600 °C, ПГ: ±(0,03...0.08) °C; диапазон воспроизведения температуры ТП: минус 210...2500 °C, ПГ: ±(0,3...2,5) °C; диапазон воспроизведения и измерений силы постоянного тока: 0...25 мА. ПГ: ±( 104-1+1) мкА; диапазон воспроизведения и измерений напряжения: минус 10...100 мВ, ПГ: ±(71 О’’ | U | +3) мкВ; диапазон воспроизведения напряжения: 0...12 В, ПГ: ±3 мВ; диапазон измерений напряжения: 0... 120 В. ПГ: ±(12,5 10’’ | U | +5) мВ;
- резисторы МЛТ: МЛТ-0.125-470 Ом ±5 %, МЛТ-0,125-1,8 кОм ±5 %.
- мера электрического сопротивления однозначная МС3050: номинальное значение сопротивления: 10 Ом, класс точности: 0,002;
- магазин сопротивлений Р4831: класс точности 0,02;
- компаратор напряжений РЗООЗ: класс точности 0,0005;
- установка для проверки электрической безопасности GPI-745A: напряжение 1500 В, диапазон выходных напряжений от 100 до 5000 В;
- мегаомметр Ф4102/1-1М: диапазон измерений сопротивления: 0...20000 МОм.
Сведения о методах измерений
содержатся в руководстве по эксплуатации НКГЖ.411124.001-06РЭ.
Норма) нвные и технические документы, устанавливающие требования к регистраторам многоканальным технологическим РМТ 49
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ТУ 4226-127-13282997-2014 Регистратор многоканальный технологический РМТ 49. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
