Датчики давления серии PTE5000C

Номер в ГРСИ РФ:	РБ 03 04 7924 21
Раздел:	Средства измерений давления [4]
Категория:	Датчики давления
Производитель / заявитель:	ООО "ЭЛХАРТ", г. Краснодар

Скачать

Описание типа РБ 03 04 7924 21 [2021-11-02]

rb-03-04-7924-21_2021-11-02.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Датчики давления серии РТЕ5000С (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования избыточного давления и избыточного давления-разрежения жидкостей и газов в нормированный аналоговый сигнал постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 7924 21
Наименование	Датчики давления серии PTE5000C
Год регистрации	2021
Номер сертификата	14078
Дата регистрации	2021-05-05
Срок действия	2025-02-10
Получатель сертификата	ООО "ЭЛХАРТ", г. Краснодар, Российская Федерация (RU)

Производитель / Заявитель

ООО "ЭЛХАРТ", г. Краснодар

Адрес: 350072, г. Краснодар, ул. Митрофана Седина, д. 145/1, помещение 11

Контакты: (861) 255-97-54, elhart@elhart.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверку проводить по СТБ 8069-2017 "СОЕИ. Преобразователи давления измерительные. Методика поверки".
Признание поверки	Первичная поверка ООО «ЭЛХАРТ», г. Краснодар, РФ (аттестат аккредитации - № RA.RU.313516, шифр поверительного клейма - ДЭЭ) (Комиссия №37-22).

Поверители

Скачать

Описание типа РБ 03 04 7924 21 [2021-11-02]

rb-03-04-7924-21_2021-11-02.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения тина Комплексность средства измерений Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.

В качестве чувствительного элемента в датчиках применяется мембрана, на которую нанесены тензорезисторы, соединенные по мостовой схеме. Измеряемое давление подается на мембрану и вызывает ее деформацию, которая приводит к изменению сопротивлений тензорезисторов и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления и преобразования в нормированный электрический выходной сигнал.

Конструктивно датчики выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования. Измеряемое давление подводится в рабочую полость датчика через его нижний резьбовой штуцер. Клеммы подключения электрических проводов расположены в пластиковом коннекторе, присоединенном к верхнему штуцеру датчика.

Датчики выпускаются отградуированными в кПа и МПа, по заказу датчики могут быть выпущены с другими единицами давления: бар, мбар. Датчики выпускаются с разным диапазоном измерений давления и типом измеряемого давления.

Общий вид датчика представлен на рисунке 1.

Пломбирование датчиков не предусмотрено.

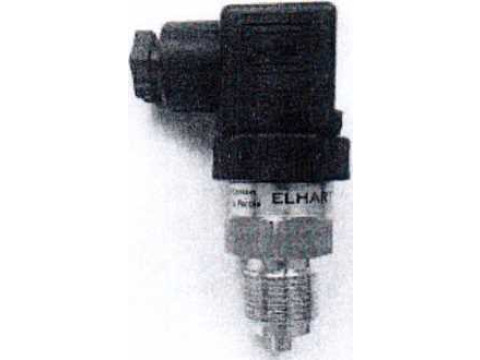

Рисунок 1 - Общий вид датчика

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Тип измеряемого давления	избыточное	избыточное давление-разрежение	разрежение
Диапазоны измерений (ДИ) давления, МПа (бар)	от 0 до 60 (от 0 до 600)	от -0,1 до 1,5 (-1,0 до 15)	от -0,1 до 0 (-1,0 до 0)
Верхние пределы измерений (ВПИ)1” давления из ряда по ГОСТ 22520, МПа (бар)	от 0,016 до 60 (от 0,16 до 600)	от 0,1 до 1,5 (от 1,0 до 15)	0,1 (1,0)
Пределы допускаемой основной приведенной погрешности измерений, % от ДИ	±0,5
Пределы дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, % от ДИ	±0,2
Предельное допускаемое давление, % от ДИ для датчиков с ВПИ до 16 МПа включ. для датчиков с ВПИ св. 16 МПа	125 115
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа	от ±21 до ±25 от 30 до 80 от 84 до 106,7
(1) Конкретное значение ВПИ указывается в паспорте датчика.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	12 24
Допустимое рабочее напряжение питания, В	от 10 до 30
Потребляемая мощность, Вт, не более	0,7
Выходной аналоговый сигнал, мА	от 4 до 20
Габаритные размеры корпуса датчика, мм, не более - высота - ширина - длина	52 35 82
Масса, кг, не более	0,15
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа	от -20 до +80 90° ’ от 84 до 106,7
Средний срок службы, лет	10
Средняя наработка на отказ, ч	100000
(\|) При температуре ±30 °C без конденсации влаги.

Знак утверждения тина

наносится на корпус датчика способом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплексность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик давления серии РТЕ5000С	в соответствии с заказом	1 шт.
Коннектор	-	1 шт.
Внешнее уплотнительное кольцо	-	1 шт.
Защитный колпачок	-	1 шт.
Паспорт		1 экз.
Руководство по эксплуатации	-	1 экз. на партию
Коробка для упаковки	-	1 шт.
