Блоки датчиков термокаталитические ФСТ-03В1 Т

Назначение

Блоки датчиков термокаталитические ФСТ-03В1 Т (далее - блоки датчиков), в зависимости от исполнения, предназначены для непрерывного автоматического измерения концентраций метана, пропана, водорода, довзрывных концентрации горючих газов и паров, и передачи измеренной концентрации, сигналов превышения порогов и ошибок по интерфейсу типа А и (или) по аналоговому интерфейсу 4-20 мА.

Область применения - промышленные и гражданские объекты, где возможно образование взрывоопасных газовых смесей, представляющих угрозу здоровью и жизнедеятельности персонала.

Описание

Блок датчика имеет цилиндрическую форму с обозначением химической формулы определяемых компонентов: метана (СН4), пропана (СзН8), водорода (Н2), или довзрывных концентрации горючих газов и паров (Ех), содержит в своем составе первичный газовый преобразователь (сенсор) на термокаталитическом принципе действия.

Довзрывные концентрации горючих газов и паров (Ех) измеряются в процентах от нижнего концентрационного предела распространения пламени (далее - % НКПР). В соответствии с СТБ МЭК 61779-1 НКПР для гексана равен 1,0 об. д., %. Нормирование метрологических характеристик при измерении довзрывных концентраций (Ех) на термокаталитическом сенсоре производится по гексану. Данный газ в соответствии с СТБ МЭК 61779-1, является представительным для семейства горючих паров и газов.

Блок датчика обеспечивает:

- измерение концентрации контролируемого компонента;

- контроль превышения установленных порогов сигнализации;

- передачу измеренной концентрации, сигналов превышения порогов и ошибок по интерфейсу типа А;

- хранение настроек на газовую смесь и значений порогов сигнализации;

- имитацию изменения концентрации и возникновения ошибок в тест режиме^-—-

Блок датчика выполнен из угленаполненного полиамида, в котороыОЙЙЙйёчщецы электронные модули: плата обработки и модуль питания. Сверху рлокаС^атчига расположен разъем для подключения к устройству отображения концентрации по интерфейсу типа А, либо подключение питания блока датчика и аналогового интерфейса 4-20 мА. Снизу блока датчика расположена решетка, через которую газовая проба попадает на газочувствительный сенсор. Варианты исполнения блоков датчиков указаны в таблице 1.

Таблица 1_______________________________________________________________________

В блоках датчиках для тяжелых условий эксплуатации газочувствительный сенсор расположен в микрокамере с подогревом.

Степень защиты оболочки для БД по ГОСТ 14254:

- исполнения для помещений - IP 54;

- для тяжелых условий эксплуатации - IP 67.

Блоки датчиков имеют маркировку взрывозащиты IEx d ib НС Тб Gb, соответствуют ГОСТ 31610.0, ГОСТ 31610.11, ГОСТ IEC 60079-1 и предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой.

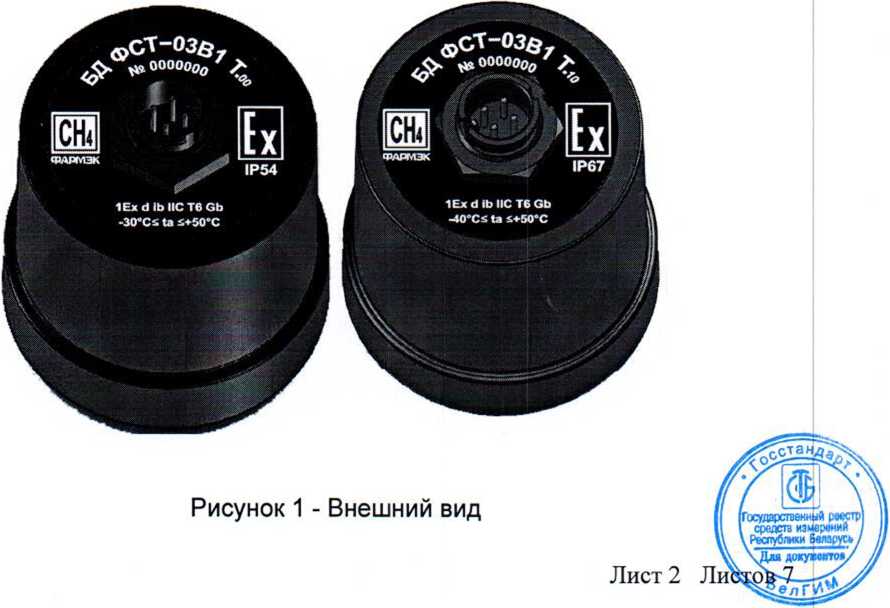

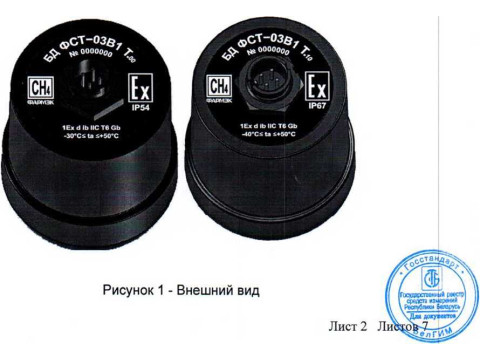

Внешний вид блока датчика приведен на рисунке 1.

Схема пломбировки для защиты от несанкционированного доступа и место для нанесения знака поверки в виде поверительного клейма-наклейки приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны измерений (показаний), номинальное время установления показаний, диапазон температур при эксплуатации, пределы допускаемой основной погрешности блоков датчиков приведены в таблице 2.

Таблица 2_________________________________________________________________

Пределы допускаемой дополнительной погрешности на каждые 10 °C в диапазонах температур эксплуатации не более 0,5 от основной погрешности блоков датчиков.

Блоки датчиков обеспечивают стабильность показаний, при котором три отсчета показаний блока датчика, взятые подряд с двухминутным интервалом при неизменном составе анализируемого газа, отличаются между собой не более чем на ± 1 % от диапазона измерений.

Блоки датчиков по умолчанию имеют фиксированные установленные пороги срабатывания сигнализации. Значения установленных порогов сигнализации по умолчанию приведены в таблице 3.

Таблица 3.__________________________________________________________________________

Предусмотрена возможность установки порогов сигнализации потребителем в диапазоне измерения блока датчика.

Номинальная ступень квантования:

- по метану, пропану, водороду - 0,01 об.д.,%;

- по довзрывным концентрациям горючих газов и паров - 0,1 % НКПР.

Время установления рабочего режима не более 2 мин после подачи питания.

Блок датчика имеет исполнение со стандартным аналоговым интерфейсом 4-20 мА для подключения к промышленным контроллерам других производителей. Используется трех проводная схема с отдельной линией питания.

Режимы работы блоков датчиков и соответствующие им значения тока указаны в таблице 4. Таблица 4.

Условия эксплуатации:

- диапазон температуры окружающей среды, °C приведен в таблице 2;

- диапазон относительной влажности окружающей среды до 95 %;

- диапазон атмосферного давления от 84 до 106,7, кПа.

Условия транспортирования:

- диапазон температур от минус 50 до плюс 50 °C.;

- относительная влажность до (95±3) % при температуре плюс 25 °C.

Габаритные размеры не более 80x60x60 мм.

Масса не более 0,3 кг.

Диапазон напряжения питания от 6,5 до 13 В.

Потребляемая мощность не более 2,5 В А.

Средний срок службы, лет, не менее 10.

Знак утверждения типа

Знак утверждения типа средств измерений наносится типографским способом на титульный лист паспорта.

Комплектность

Варианты комплектов поставки блоков датчиков приведены в таблицах 5-8.

5. Комплекты поставки БД исполнения для помещений

Таблица 6 Аксессуары БД исполнения для помещений

Таблица 7 Комплекты поставки БД для тяжелых условий эксплуатации (IP 67)

Таблица 8 Аксессуары БД для тяжелых условий эксплуатации

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУВУ 100162047.038-2018 «Блоки датчиков термокаталитические ФСТ-03В1 Т. Технические условия».

МРВ МП.2840-2018 «Блоки датчиков термокаталитические ФСТ-03В1 Т. Методика поверки».

Заключение

Блоки датчиков термокаталитические ФСТ-03В1 Т соответствуют требованиям ТУ BY 100162047.038-2018, ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № ТС BY/112 02.02.103 00262), ТР ТС 020/2011 «Электромагнитная совместимость технических средств (декларация соответствия ЕАЭС № BY/112 11.01. ТР020 003 31115).

Межповерочный интервал - не более 12 месяцев;

Межповерочный интервал в сфере законодательной метрологии в Республике

Беларусь - не более 6 месяцев.

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/ 112 02.1.0.0025.
