Дальномеры лазерные Leica серии DISTO

Назначение

Дальномеры лазерные Leica серии DISTO (далее - дальномеры) предназначены для бесконтактного измерения расстояний, углов наклона и вычисления размеров, площадей и объёмов измеряемых объектов.

Область применения - строительство, прикладная геодезия, промышленность, в быту.

Описание

Дальномеры имеют следующие модификации:    Leica DISTO™ D110,

Leica DISTO™ D210, Leica DISTO™ Х310, Leica DISTO™ D410, Leica DISTO™ D510, Leica DISTO™ D810 (Touch), Leica DISTO™ X3(X3-1), Leica DISTO™ X4(X4-1), Leica DISTO™ S910, Leica DISTO™ D1(D1-1), Leica DISTO™ D2.

Принцип измерения расстояний основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз излучаемых и принимаемых сигналов, на основании которого вычисляется расстояние до цели.

Дальномер представляет собой пыле- и влагозащищенный корпус, вмещающий оптические и электронные компоненты. Дальность измерений зависит от отражательной способности и свойств наружной поверхности объекта измерения. Для больших расстояний (для повышения светоотражательной способности) рекомендуется пользоваться специальной светоотражающей пластиной (мишенью), входящей в комплект поставки дальномера.

Расстояние измеряется от исходной (нулевой) точки, в качестве которой, в зависимости от режима измерений, может быть выбран:

- задний торец корпуса дальномера;

- передний торец корпуса дальномера;

- центр резьбовой втулки (используется для крепления дальномера на штативе);

- край откидного ограничителя (используется для измерений из труднодоступных

мест, например - из углов помещений).

Управление дальномером осуществляется с помощью встроенной панели управления, объединяющей ЖК-экран и клавиатуру. Для работы в местах с недостаточной освещенностью предусмотрена подсветка ЖК-экрана. Для удобства управления имеется звуковой сигнал, подтверждающий выполнение задаваемых команд.

Внешний вид дальномеров представлен на рисунках 1 и 2.

Схема с указанием места нанесения знака поверки в виде клейма-наклейки

приведена в Приложении А к описанию типа.

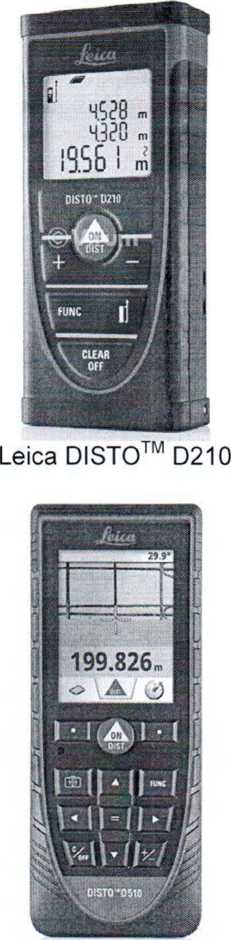

Leica DISTO™ D110

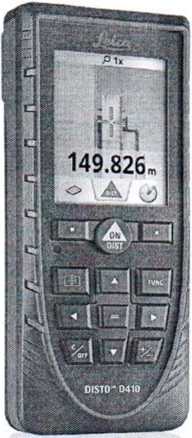

Leica DISTO™ D410

Leica DISTO™ D510

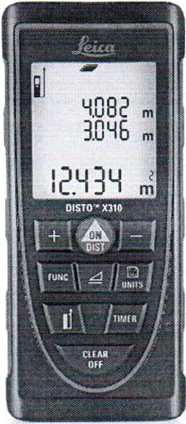

Leica DISTO™ Х310

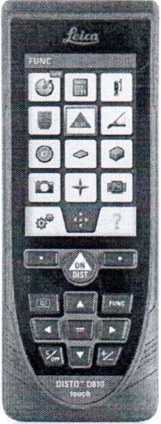

Leica DISTO™ D810 (Touch)

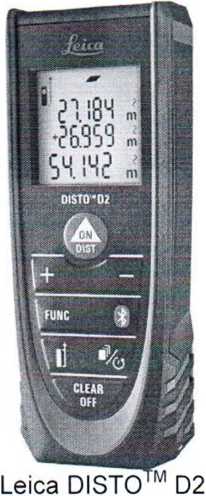

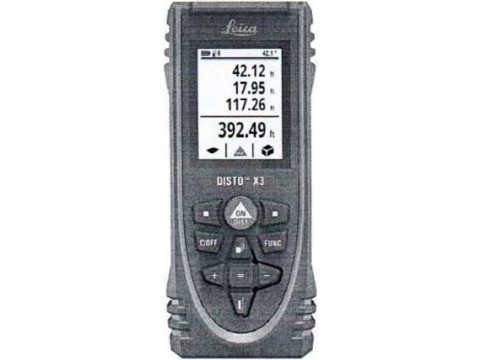

Рисунок 1 - Внешний вид дальномеров

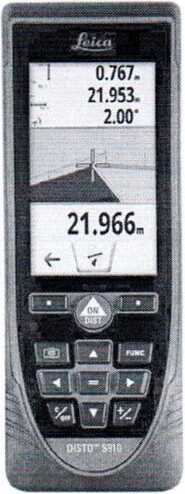

Leica DISTO™ S910

Leica DISTO™ X3(X3-1)

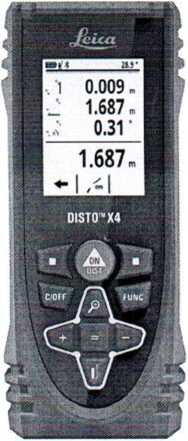

Leica DISTO™ X4(X4-1)

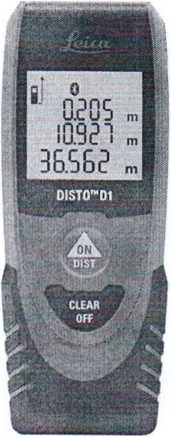

Leica DISTO™ D1(D1-1)

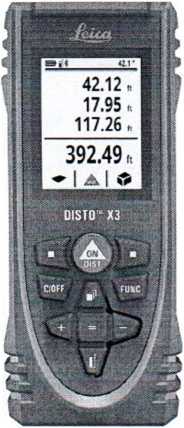

Рисунок 2 - Внешний вид дальномеров

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики указаны в Приложении Б.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации дальномера типографским способом.

Комплектность

Комплект поставки дальномера указан в таблице 1. Таблица 1 - Комплект поставки дальномера

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Leica Geosystems AG», Швейцария. Изготовитель - фирма «Flextronics AG», Австрия, Венгрия.

МРБ МП.1753-2012 «Дальномеры лазерные Leica серии DISTO. Методика поверки».

Заключение

Дальномеры лазерные Leica серии DISTO соответствуют требованиям документации фирмы «Leica Geosystems AG», Швейцария. Изготовитель - фирма «Flextronics AG», Австрия, Венгрия.

Дальномеры лазерные Leica серии DISTO соответствуют техническим регламентам Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (декларация о соответствии № ЕАЭС № BY/112 11.01. ТР020 003 32872 сроком действия по 31 марта 2024 включительно).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025
